🚀 极致低延迟的秘诀：ZGC 颜色指针与虚拟内存管理深度解析

🎯 引言：打破性能瓶颈的 JVM 创新

嗨，朋友们！👋 当我们讨论 Java 应用的性能优化，尤其是在面对 TB 级别大堆内存时，GC 停顿 (Stop-The-World, STW) 永远是我们最头疼的问题。传统 GC 算法（如 G1）难以将 STW 暂停时间与堆内存大小解耦，堆越大，停顿越久。

ZGC (Z Garbage Collector) 通过一系列革命性的并发机制，将暂停时间稳定在毫秒级，它的核心支柱之一就是——颜色指针 (Colored Pointers) 。

本文核心目标： 我们不仅要解释 ZGC 的工作原理，更要深入 JVM 虚拟机和操作系统虚拟内存层面，剖析颜色指针是如何利用地址空间的元数据位、多重映射以及硬件/软件屏障，实现几乎无停顿的并发着色（标记）和并发重定位（压缩） 。

一、🎨 颜色指针的底层位布局与元数据编码

ZGC 的颜色指针机制，是基于现代 64 位 CPU 架构（如 x86-64）的地址空间特性。

1. 64 位地址的巧妙划分

一个 64 位地址并不会完全用于寻址（通常只用到 48 位或 52 位）。ZGC 巧妙地利用了这些高位中的 4 个核心比特位，将其作为颜色位，将对象的状态信息直接编码进了引用地址中。

地址位（假定 64 位）颜色位状态/颜色作用深度解析
Bit 42Finalizable1：可终结用于 finalize() 对象处理（未来可能废弃）。
Bit 43Remapped1：已重定位标记该引用已过时，需通过读屏障修正到新地址。
Bit 44Mark01：标记 0用于 GC 周期 NN 的存活标记。
Bit 45Mark11：标记 1用于 GC 周期 N+1N+1 的存活标记，与 Mark0 轮流使用。
Bits 0-41实际地址位约 44TB 寻址空间（2422^{42}），用于指向对象的实际物理内存偏移。

💡 技术优势： ZGC 要改变对象状态时，无需修改对象头，只需修改该对象引用的这几个地址位。这是一个无锁且极低开销的操作。

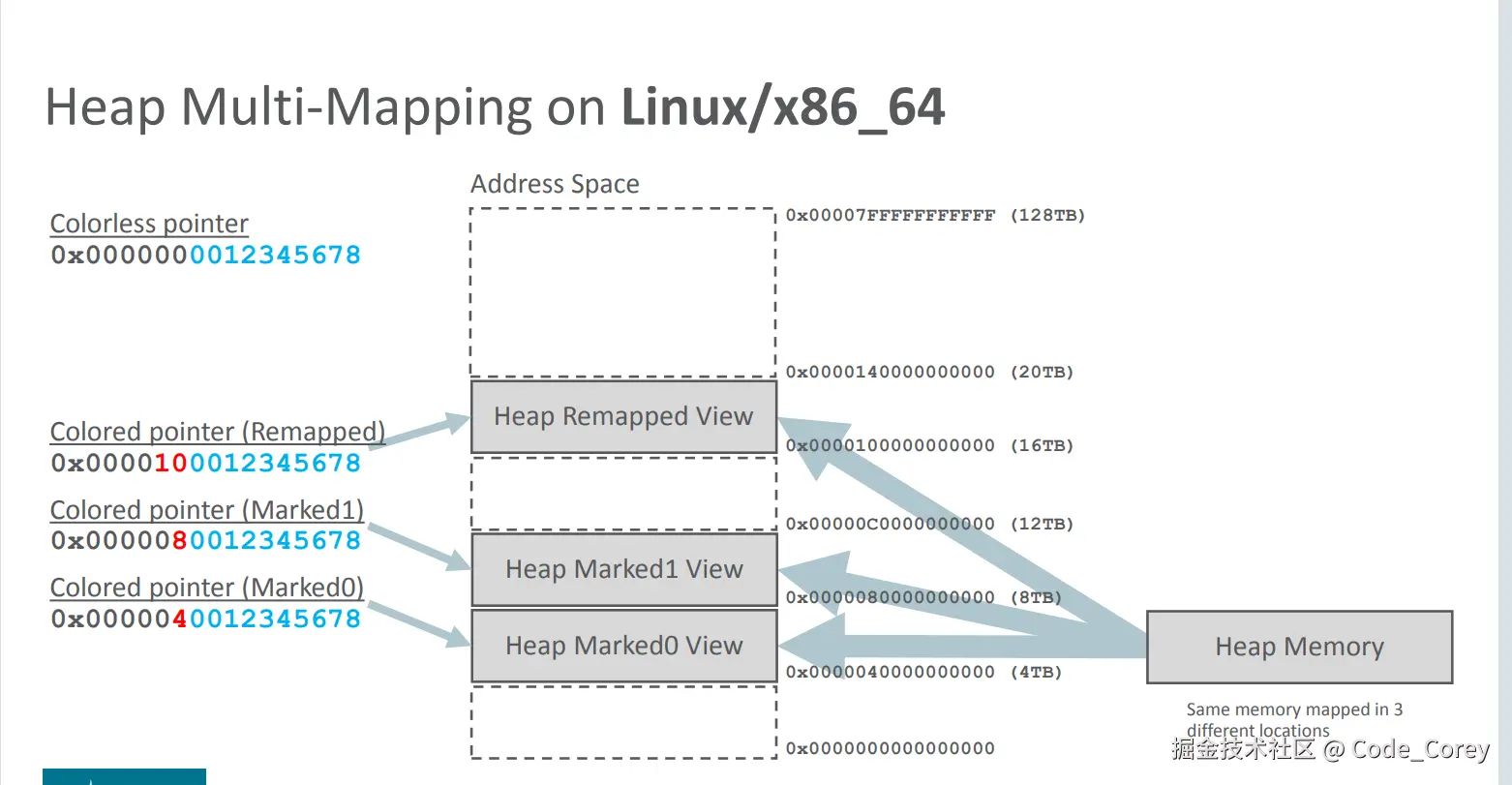

二、🌍 多重映射机制（Multi-Mapping）的技术实现

灵魂拷问： 一个对象地址能有 24=162^4=16 种颜色组合，但它们必须对应唯一的物理内存地址，ZGC 怎么做到的？

1. 虚拟内存与页表的深度利用


ZGC 的 Multi-Mapping 是对操作系统的**虚拟内存管理（Virtual Memory Management）**机制的深度利用。

ZGC 在启动时，会向 OS 申请一块巨大的、连续的虚拟地址空间。随后，通过操作系统的 API，创建 多份 不同的页表条目 (Page Table Entries, PTEs) ，分别对应 Mark0、Mark1、Remapped 三种颜色视图。

VM0→PTEM0PV_{M0} \xrightarrow{\text{PTE}_{\text{M0}}} P

VM1→PTEM1PV_{M1} \xrightarrow{\text{PTE}_{\text{M1}}} P

VR→PTERPV_{R} \xrightarrow{\text{PTE}_{\text{R}}} P

结论： 当 CPU 访问一个带颜色的虚拟地址时，CPU 的内存管理单元 (MMU) 会根据地址的高位颜色查找到对应的 PTE，而这三个 PTE 都指向了相同的底层物理内存页 PP 。

🌟 核心意义： Mutator 线程在任何时候只需要访问低 42 位的有效地址，而 颜色位 的切换，实际上是在虚拟地址空间上进行透明的“视图”切换，使得 GC 能够在无 STW 的情况下，修改引用的状态。

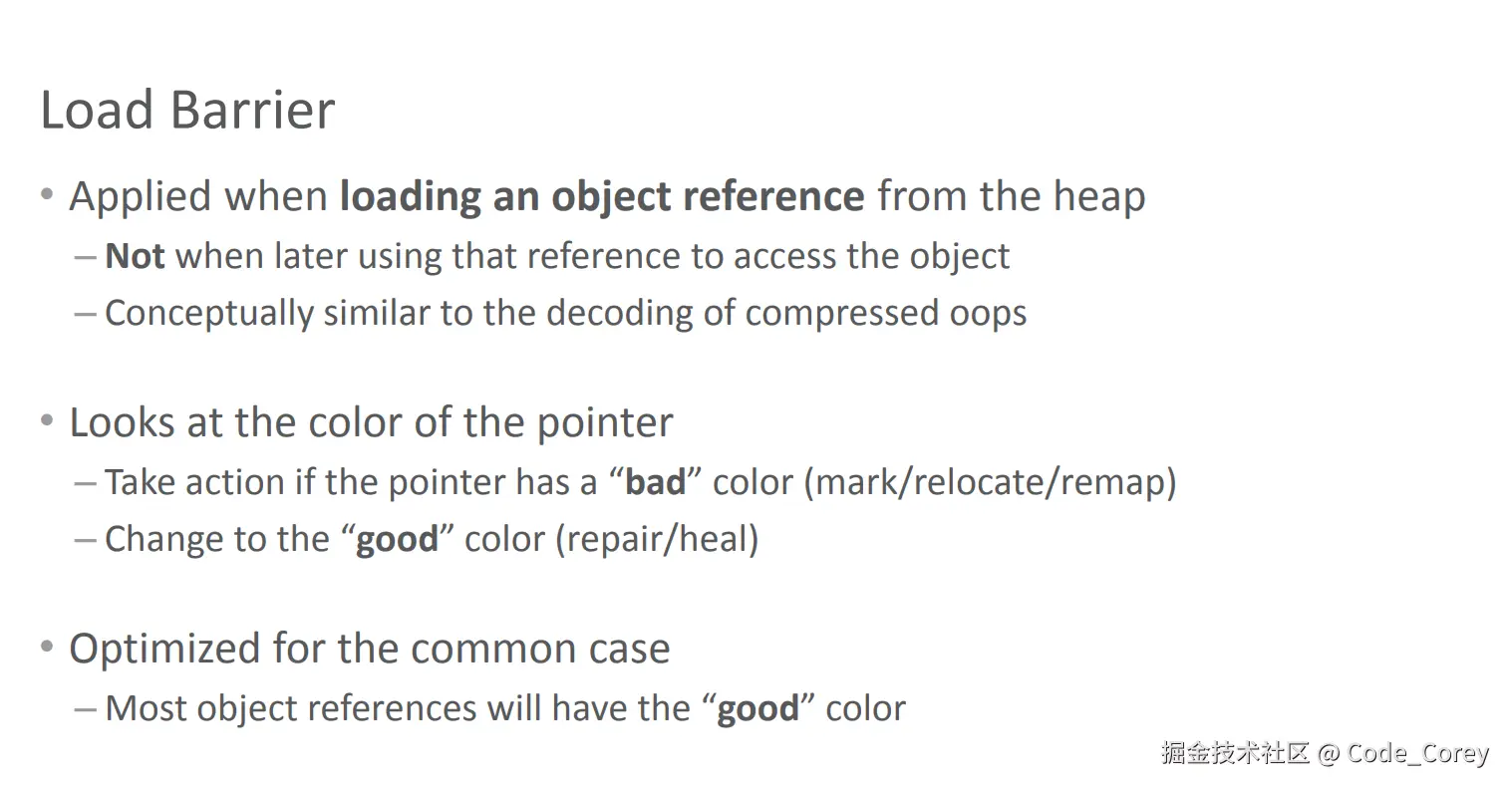

三、🛡️ 读屏障（Load Barrier）的底层开销与自愈合

ZGC 所有的并发操作，都依赖于一个至关重要的机制：读屏障 (Load Barrier) 。


1. 读屏障的触发与快速路径

ZGC 的读屏障是无障碍 (Non-Moving) 的，它在每次从堆中加载对象引用时触发，但不阻止 Mutator 线程的执行。

  • 触发时机： Object ref = obj.field;
  • 快速路径 (Fast Path)： 在编译后的机器码层面，读屏障在正常情况下（颜色正确）只包含 1-3 条汇编指令（如 AND 或 TEST 检查颜色位）。由于开销极低，这使得 ZGC 的并发性得以保证。

2. 慢速路径与 Remapped 的自修复

当读屏障发现引用的 Remapped 位为 1 时，则进入慢速路径，执行 指针自修复 (Self-Healing) 逻辑：

  1. 查询：查询 ZGC 维护的 转发表 (Forwarding Table) ，获取对象的新地址 PnewP_{new}。
  2. 修正：原子性地将线程中的旧引用 PoldP_{old} 更新为新引用 PnewP_{new}。
  3. 返回：将 PnewP_{new} 返回给应用线程使用。

Java

// 伪代码：ZGC Load Barrier 的核心逻辑
Object LoadBarrier(Object reference) {
    // 检查 Remapped 位 (极快操作)
    if (reference.isRemapped()) {
        // 慢速路径：查询并修正指针
        Object newRef = ForwardingTable.lookup(reference);
        reference.updateAtomic(newRef); // 自修复
        return newRef;
    }
    return reference; // 快速路径：直接返回
}

四、🔄 并发着色：Mark0/Mark1 周期与同步点

ZGC 通过 Mark0/Mark1 切换实现并发标记，避免了全堆清零带来的停顿。

1. Pause Mark Start（标记开始暂停）

这是 ZGC 周期中最短的 STW 阶段之一。它的核心目标是：

  • 根集扫描 (Root Scanning) ：STW 完成线程栈等 GC Root 的扫描。
  • 全局颜色切换：原子性地更新 ZGC 的全局状态，将当前活动颜色从 Mark0 切换到 Mark1（或反之）。

2. 并发标记：消除了全堆清零的开销

ZGC 在并发标记阶段只需要关注当前活动的标记位（比如 Mark1Mark1），上一个周期的标记位（Mark0Mark0）可以直接作为历史数据。

  • 如果对象 AA 在 Mark0 周期存活（Mark0=1），但在 Mark1 周期死亡（Mark1=0），那么它在 Mark1 周期结束时，就是可以安全回收的垃圾。
  • 核心价值：这种交替机制彻底消除了传统 GC 算法中必须进行的**“清零”整个堆**的巨大 STW 开销。

💡 技术总结与展望：ZGC 的三位一体核心优势

让我们用这张表格，把 ZGC 的三大核心机制串起来，它们共同构成了 ZGC 强大的并发能力。

核心机制ZGC 如何实现解决的“痛点”
颜色指针利用 64 位地址的高位对引用编码元数据（状态信息）。避免修改对象头带来的同步和锁开销，实现无锁的状态变更。
多重映射利用 OS 的虚拟内存管理，将同一块物理内存映射到不同的虚拟地址视图。实现 GC 在不同状态之间的视图透明切换，不需要移动物理数据。
读屏障在加载堆引用时插入极低开销的指令检查，并在发现 Remapped 时进行指针自修复。保证应用线程无需停顿即可访问正在被 GC 移动或标记的对象，实现了并发重定位。

最终结论： ZGC 并非简单的 GC 算法升级，它是一套基于 JVM、操作系统和硬件特性深度协同优化的复杂系统工程。它重新定义了并发 GC 的边界，是构建追求极致低延迟和高可伸缩性的 Java 应用的终极利器！✨

参考文章：

wiki.openjdk.java.net/display/zgc…

cr.openjdk.java.net/~pliden/sli…
