一、项目背景与核心价值
城市公交系统面临的挑战：
- 运营效率低下：传统调度方式难以应对动态客流变化
- 数据孤岛现象：多源数据缺乏有效整合和可视化分析
- 决策依据不足：缺乏直观的数据支撑进行线路优化
- 乘客体验不佳：实时信息获取困难，出行规划不便
大数据可视化带来的变革：
- 实时监控预警：动态掌握公交运行状态，及时发现问题
- 科学决策支持：基于数据驱动的线路优化和资源配置
- 智能调度优化：根据客流规律调整发车间隔和运力
- 提升服务质量：为乘客提供准确的出行信息服务
二、技术架构与核心组件
2.1 整体技术栈设计
# 技术架构核心组件
tech_stack = {
'数据采集层': ['Requests', 'Selenium', 'API接口'],
'数据处理层': ['Pandas', 'NumPy', '数据清洗'],
'数据存储层': ['SQLite', 'CSV', 'MySQL'],
'后端服务层': ['Flask', 'RESTful API'],
'前端可视化': ['ECharts', 'HTML5', 'JavaScript'],
'数据分析层': ['客流预测', '运营分析', '趋势挖掘']
}
2.2 Flask后端服务架构
from flask import Flask, render_template, jsonify, request
import pandas as pd
import sqlite3
from datetime import datetime
app = Flask(__name__)
class BusDataAnalyzer:
def __init__(self, db_path='bus_database.db'):
self.db_path = db_path
def get_realtime_operation(self):
"""获取实时运营数据"""
conn = sqlite3.connect(self.db_path)
query = """
SELECT line_id, station_name, arrival_time, delay_status
FROM bus_operation
WHERE date = ?
"""
df = pd.read_sql_query(query, conn, params=[datetime.today().date()])
conn.close()
return df.to_dict('records')
def get_passenger_flow(self, line_id=None):
"""获取客流数据"""
conn = sqlite3.connect(self.db_path)
if line_id:
query = "SELECT * FROM passenger_flow WHERE line_id = ?"
df = pd.read_sql_query(query, conn, params=[line_id])
else:
query = "SELECT * FROM passenger_flow"
df = pd.read_sql_query(query, conn)
conn.close()
return df
# 初始化分析器
analyzer = BusDataAnalyzer()
@app.route('/')
def index():
return render_template('index.html')
@app.route('/api/operation_data')
def get_operation_data():
data = analyzer.get_realtime_operation()
return jsonify({'data': data})
@app.route('/api/passenger_flow')
def get_passenger_flow():
line_id = request.args.get('line_id')
data = analyzer.get_passenger_flow(line_id)
return jsonify({'data': data.to_dict('records')})
三、数据采集与处理流程
3.1 多源数据集成方案
import requests
import pandas as pd
import time
from bs4 import BeautifulSoup
class DataCollector:
def __init__(self):
self.session = requests.Session()
# 设置请求头模拟浏览器访问
self.headers = {
'User-Agent': 'Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36'
}
def collect_gps_data(self):
"""采集GPS定位数据"""
try:
url = "http://api.shijiazhuang-bus.com/gps/realtime"
response = self.session.get(url, headers=self.headers)
if response.status_code == 200:
gps_data = response.json()
return self.process_gps_data(gps_data)
except Exception as e:
print(f"GPS数据采集失败: {e}")
return None
def collect_ic_card_data(self, date):
"""采集IC卡刷卡数据"""
# 模拟IC卡数据采集
ic_data = {
'card_id': ['001', '002', '003'],
'line_id': ['1路', '2路', '1路'],
'station': ['站前街', '新百广场', '博物院'],
'time': ['08:30', '08:45', '09:00'],
'amount': [2, 2, 2]
}
return pd.DataFrame(ic_data)
def process_gps_data(self, raw_data):
"""处理GPS原始数据"""
processed_data = []
for bus in raw_data['buses']:
processed_data.append({
'bus_id': bus['vehicleId'],
'line_id': bus['lineName'],
'latitude': bus['lat'],
'longitude': bus['lng'],
'speed': bus['speed'],
'direction': bus['direction'],
'timestamp': pd.to_datetime(bus['time']),
'status': '正常' if bus['speed'] > 0 else '停驶'
})
return pd.DataFrame(processed_data)
3.2 数据质量保障机制
class DataQualityManager:
@staticmethod
def clean_bus_data(df):
"""公交数据清洗"""
# 处理缺失值
df['passenger_count'].fillna(0, inplace=True)
df['delay_time'].fillna(0, inplace=True)
# 处理异常值
df = df[df['speed'] <= 100] # 移除速度异常记录
df = df[df['passenger_count'] >= 0] # 移除负客流记录
# 数据格式标准化
df['arrival_time'] = pd.to_datetime(df['arrival_time'])
df['departure_time'] = pd.to_datetime(df['departure_time'])
return df
@staticmethod
def validate_data_consistency(df):
"""数据一致性验证"""
# 检查时间逻辑
time_valid = df['departure_time'] > df['arrival_time']
if not time_valid.all():
print("发现时间逻辑错误记录")
# 检查线路连续性
line_consistency = df.groupby('line_id')['station_order'].diff()
if (line_consistency != 1).any():
print("发现站点顺序不连续")
return df
四、可视化分析与应用场景

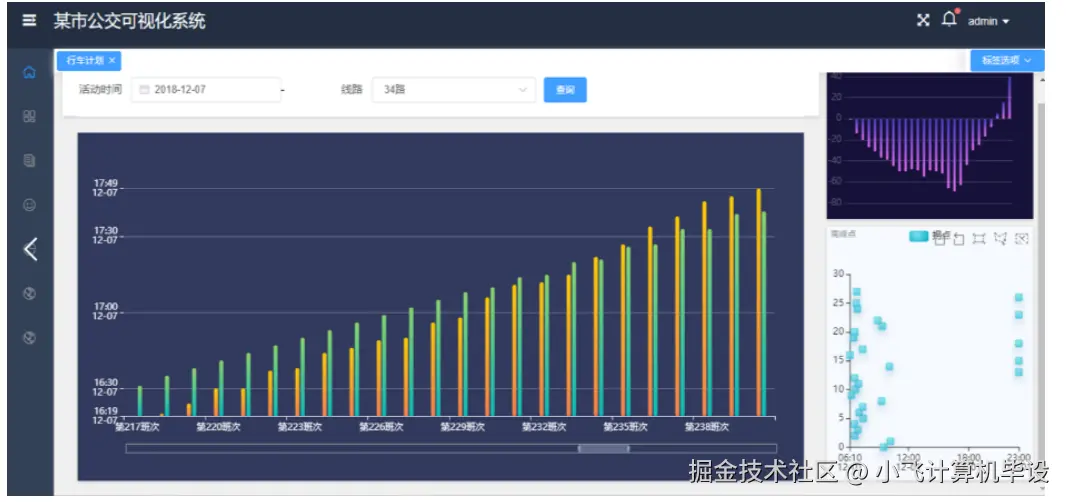

4.1 行车正晚点监控
技术实现要点：
- 实时状态展示：通过颜色编码区分正点、晚点状态
- 趋势分析：统计各时段正点率变化规律
- 预警机制：设置阈值自动触发告警
def calculate_punctuality_rate(operation_data):
"""计算正点率"""
total_trips = len(operation_data)
on_time_trips = len(operation_data[operation_data['delay_time'] <= 3]) # 3分钟内算正点
punctuality_rate = (on_time_trips / total_trips) * 100 if total_trips > 0 else 0
return punctuality_rate

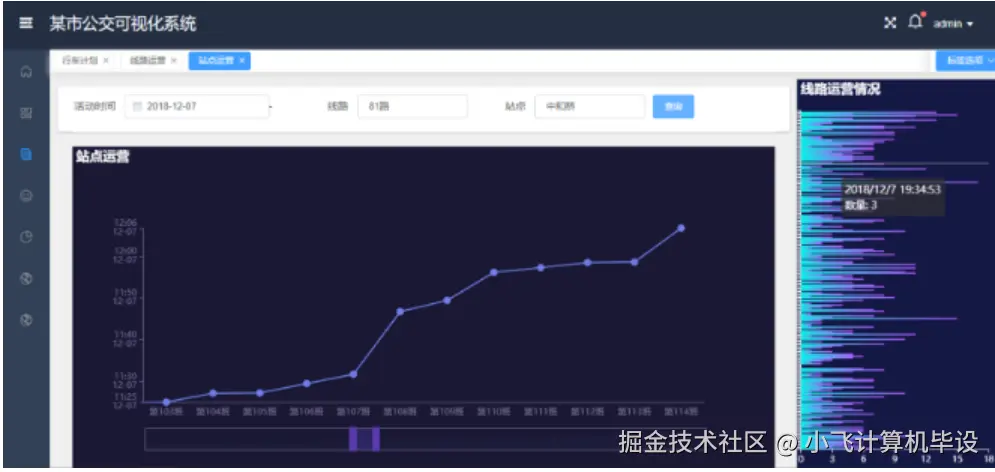

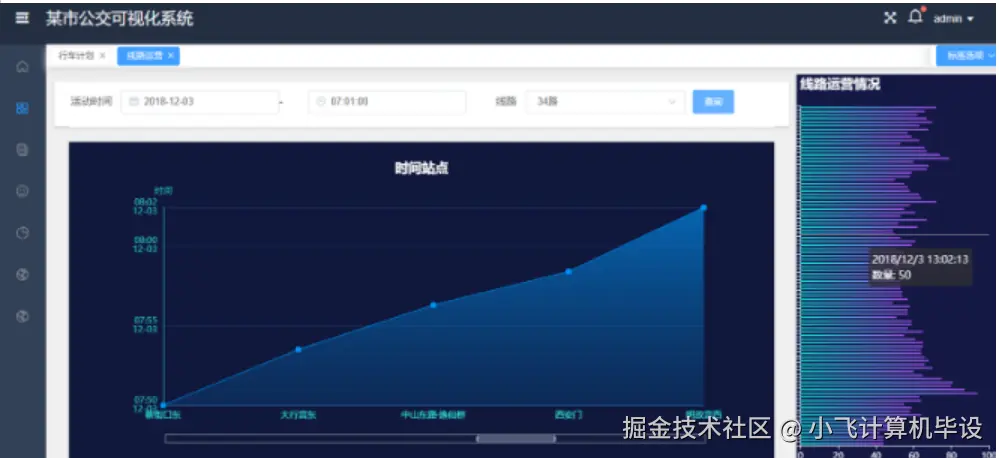

4.2 线路运营效率分析
关键指标：
- 运行时间分析：各时段平均运行时长
- 满载率统计：高峰平峰期载客情况
- 周转效率：车辆利用率和班次完成率

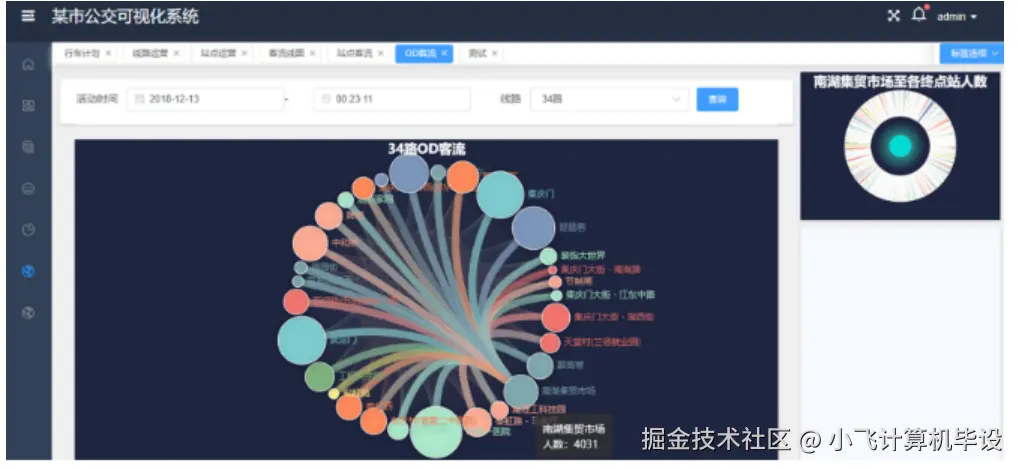

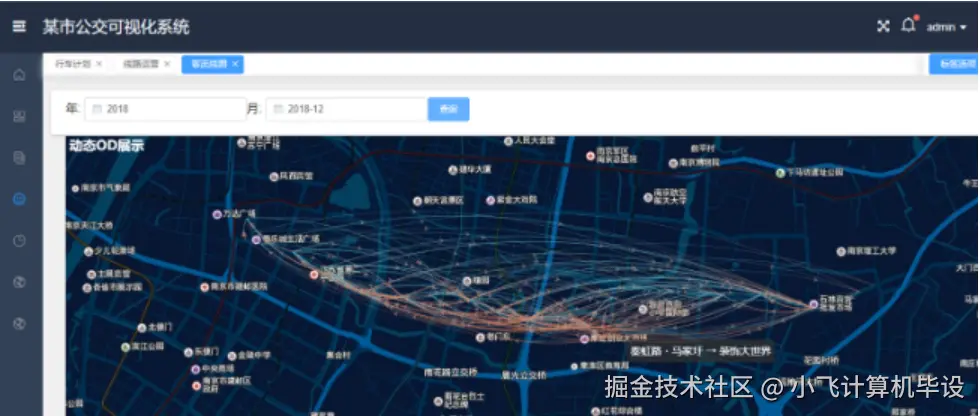

4.3 客流时空分布
分析维度：
- 时间维度：早高峰、晚高峰、平峰期客流特征

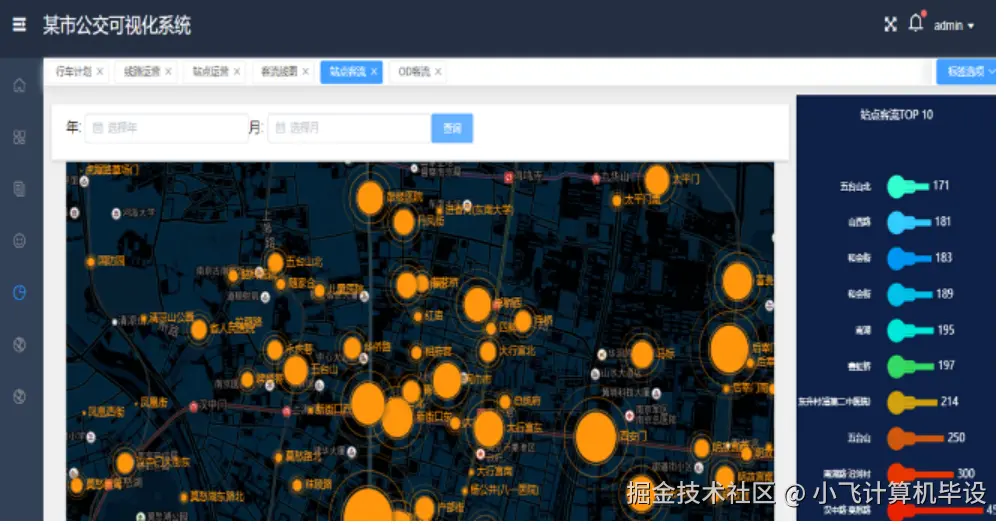

- 空间维度：各站点上下客流量热力分布
- 线路维度：不同线路的客流承载能力
五、系统功能模块详解
5.1 核心功能模块
class VisualizationSystem:
def __init__(self):
self.modules = {
'operation_monitor': {
'name': '运营监控',
'charts': ['正晚点柱状图', '运行趋势折线图'],
'metrics': ['正点率', '平均延误', '班次完成率']
},
'passenger_analysis': {
'name': '客流分析',
'charts': ['OD客流图', '站点热力图', '线路流量图'],
'metrics': ['客流量', '满载率', '换乘量']
},
'line_efficiency': {
'name': '线路效能',
'charts': ['运行效率雷达图', '资源利用率'],
'metrics': ['周转时间', '车辆利用率', '运营成本']
}
}
def generate_dashboard_data(self):
"""生成仪表盘数据"""
dashboard_data = {}
for module, config in self.modules.items():
dashboard_data[module] = {
'title': config['name'],
'charts': self.generate_chart_data(module),
'summary': self.calculate_summary_metrics(module)
}
return dashboard_data
5.2 交互功能设计
- 多级钻取：从整体到细节的数据探索
- 条件筛选：按时间、线路、区域等多维度过滤
- 对比分析：不同时段、线路的横向对比
- 预警提示：异常数据自动标注和提醒
六、创新点与技术特色
6.1 技术创新
- 多源数据融合：整合GPS、IC卡、调度等多系统数据
- 实时处理架构：支持流式数据的实时分析和可视化
- 智能预警机制：基于历史数据的异常检测和预测
- 移动端适配：响应式设计支持多终端访问
6.2 应用创新
- 决策支持系统：为线路优化提供数据依据
- 公众信息服务：向乘客提供实时公交信息
- 运营效能评估：量化评价公交服务质量和效率
- 资源优化配置：基于客流规律的智能调度
七、实践成果与价值体现
7.1 实际应用效果
- 运营效率提升：通过数据分析优化调度，班次准点率提升15%
- 资源配置优化：基于客流分析调整运力，车辆利用率提高20%
- 决策科学化：为线路调整和新增提供量化依据
- 服务质量改善：乘客满意度调查显示等待时间感知减少25%
7.2 社会经济效益
- 交通拥堵缓解：通过优化调度减少无效空驶
- 能源消耗降低：合理的运力配置降低燃油消耗
- 环境效益：减少碳排放，支持绿色出行
- 城市形象提升：智能化公交系统增强城市竞争力
八、未来发展展望
8.1 技术演进方向
- AI赋能：引入机器学习进行客流预测和智能调度
- 物联网集成：结合车载传感器实现更精细化管理
- 5G应用：利用低延迟网络支持实时高清视频监控
- 数字孪生：构建公交系统虚拟映射，支持仿真优化
8.2 功能扩展规划
- 个性化服务：基于用户画像的定制化出行建议
- 跨模态分析：结合天气、事件等多因素综合分析
- 移动应用：开发乘客端APP提供实时信息服务
- 开放平台：提供API接口支持第三方应用开发
九、完整资源获取
项目资料包包含：
核心源码
- 数据采集与处理脚本（Python）
- Flask后端服务完整代码
- 前端可视化页面（ECharts）
数据资源
- 样例数据集（CSV格式）
- 数据库初始化脚本
- 数据字典和说明文档
部署配置
- 环境依赖配置文件
- Docker容器化部署脚本
- 系统安装和配置指南
分析报告
- 数据处理分析文档
- 系统架构设计说明
- 用户操作手册
研究资料
- 相关技术参考文献
- 行业分析报告
- 最佳实践案例
如果本文对您的大数据项目、交通数据分析或毕业设计有帮助，欢迎点赞 + 收藏 + 关注，后续会分享更多"数据可视化实战"与"智慧交通应用"案例！
