cailico 迁移到 cilium

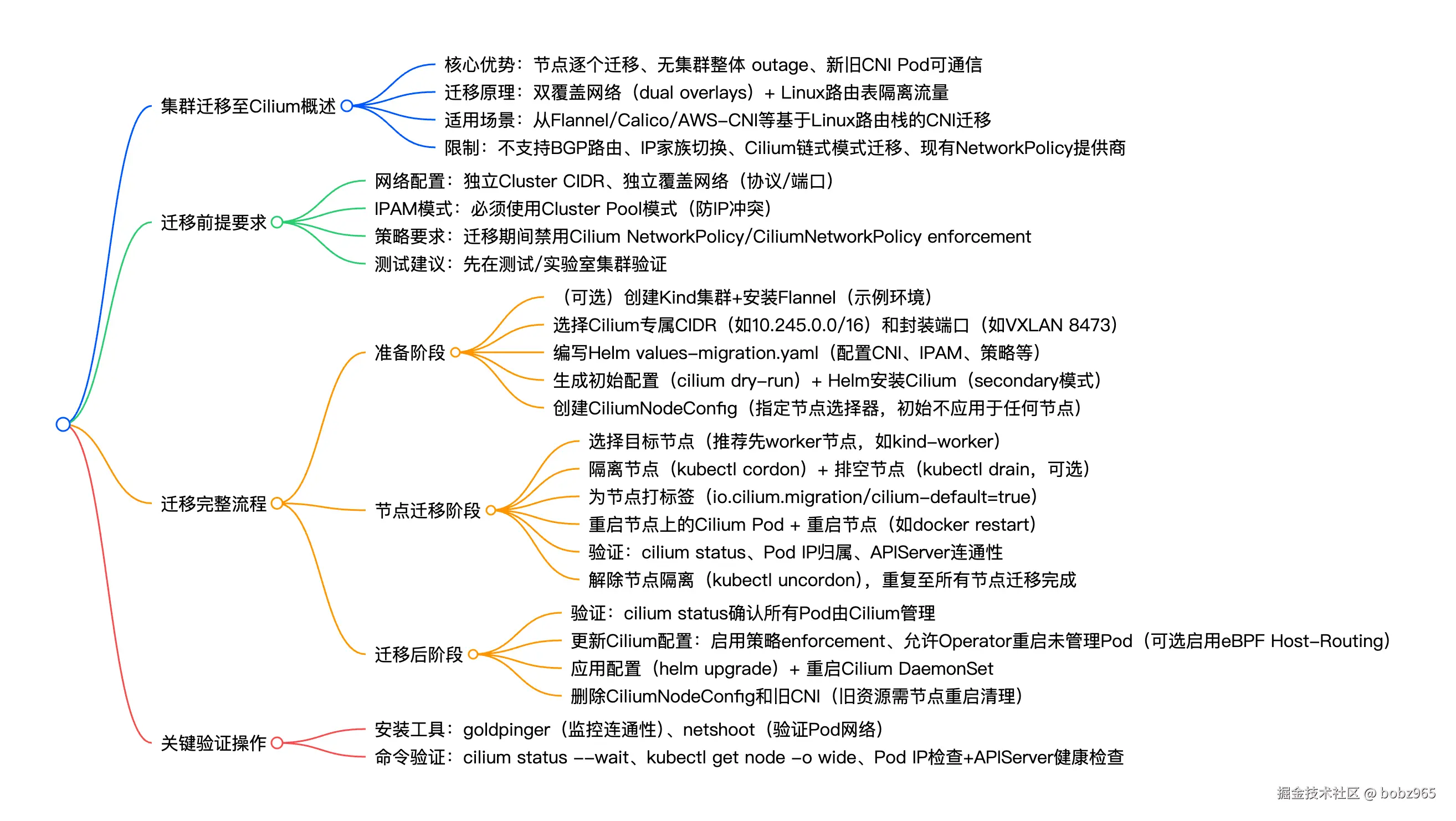

1. 一段话总结

Cilium 支持从其他 CNI（如Flannel、Calico 等）向自身迁移 K8s 集群，采用节点逐个迁移模式，无需集群整体 outage；

核心通过双覆盖网络（dual overlays） 实现，要求 Cilium 使用独立的 Cluster CIDR（如示例中的10.245.0.0/16）和封装端口（如 VXLAN 的 8473 端口），依赖 Linux 路由表隔离流量，确保迁移中新旧 CNI 下 的 Pod可通信；

迁移流程分为：

• 准备（安装 Cilium 至 “secondary” 模式、创建节点配置）、
• 节点迁移（隔离、排空、打标签、重启 Cilium 与节点、验证）、
• 迁移后（更新 Cilium 配置、删除旧 CNI 等）三阶段，

且迁移期间需禁用 Cilium 的网络策略 enforcement: 如果不禁用，两者立刻就会冲突（实际测试情况）

推荐先在测试集群验证。

一、迁移核心背景与原理

1. CNI 工作基础：kubelet 创建 Pod Sandbox 时，会调用/etc/cni/net.d/中配置的 CNI 插件，负责 Pod 的 IP 分配、网卡配置及覆盖网络建立，Pod 网络配置生命周期与 Sandbox 一致。

2. 传统迁移痛点：直接替换所有节点的 CNI 并重启节点，会导致“未迁移节点”与“已迁移节点”形成两个通信孤岛，Pod 间通信随机中断，直至迁移完全结束。

3. Cilium 迁移核心方案——双覆盖网络（Dual Overlays）

   1. 原理：Cilium 与现有 CNI 分别使用独立的 IP 段和覆盖网络（协议或端口不同），Linux 路由表自动隔离两类流量，实现迁移中旧 CNI Pod 与 Cilium Pod 的正常通信。

   2. 优势：支持节点逐个迁移，无需集群整体停机，最大程度减少业务中断。

二、迁移前提与限制

类别	具体内容	关键说明
必备要求	1. 独立的 Cilium Cluster CIDR 2. 启用 Cluster Pool IPAM 模式 3. 独立的覆盖网络（协议/端口不同） 4. 现有 CNI 基于 Linux 路由栈（如 Flannel、Calico、AWS-CNI）	1. 示例中 Kind 集群默认 CNI 用10.244.0.0/16，Cilium 选择 10.245.0.0/16 2. Cluster Pool 模式可避免 IP 冲突，是迁移的强推荐配置 3. 如现有 CNI 用 VXLAN，Cilium 可改用 GENEVE 或VXLAN 非默认端口（示例用 8473）
当前限制	1. 不支持 BGP-based 路由 2. 不支持 IP 家族切换（如 IPv4→IPv6） 3. 不支持从 Cilium 链式模式（chained mode）迁移 4. 不支持现有 NetworkPolicy 提供商	迁移期间需禁用 Cilium 的 NetworkPolicy 和 CiliumNetworkPolicy enforcement，否则可能误删旧CNI Pod 流量；建议迁移前临时删除所有现有 NetworkPolicy
重要警告	迁移依赖现有集群的具体配置，必须先在测试/实验室集群验证，再应用于生产环境	-

三、完整迁移流程

（一）准备阶段：部署Cilium至“Secondary”模式

1. （可选）搭建示例环境（Kind+Flannel）

   1. 创建 Kind 集群配置文件kind-config.yaml，禁用默认 CNI；
   2. 执行kind create cluster --config=kind-config.yaml创建集群；
   3. 安装参考 CNI 插件和 Flannel：kubectl apply -n kube-system --server-side -f https://raw.githubusercontent.com/cilium/cilium/HEAD/examples/misc/migration/install-reference-cni-plugins.yaml、kubectl apply --server-side -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml；
   4. 等待所有节点就绪：kubectl wait --for=condition=Ready nodes --all。

2. 配置关键参数

   1. 选择 Cilium 专属资源：确定独立 CIDR（如10.245.0.0/16）和封装端口（如 VXLAN 8473）；

   2. 编写 Helm 配置文件values-migration.yaml，核心配置如下：

      •   operator:
            unmanagedPodWatcher:
              restart: false  # 迁移期间不重启未管理的 Pod
          routingMode: tunnel  # 覆盖网络模式，默认 tunnel
          tunnelProtocol: vxlan  # 覆盖网络协议，默认 VXLAN
          tunnelPort: 8473  # 自定义 VXLAN 端口，避免与旧 CNI 冲突
          cni:
            customConf: true  # 不安装 Cilium CNI 配置文件
            uninstall: false  # 关闭时不删除 CNI 配置
          ipam:
            mode: "cluster-pool"  # 启用 Cluster Pool IPAM
            operator:
              clusterPoolIPv4PodCIDRList: ["10.245.0.0/16"]  # Cilium专属CIDR
          policyEnforcementMode: "never"  # 禁用策略enforcement
          bpf:
            hostLegacyRouting: true  # 允许新旧覆盖网络间路由


3. 生成初始配置并安装 Cilium

   1. 生成初始 Helm 配置：cilium install --chart-directory ./install/kubernetes/cilium --values values-migration.yaml --dry-run-helm-values > values-initial.yaml；
   2. 添加 Cilium Helm仓 库并安装：helm repo add cilium https://helm.cilium.io/、helm install cilium cilium/cilium --namespace kube-system --values values-initial.yaml；
   3. 验证安装：cilium status --wait，此时“Cluster Pods”应显示“0/X managed by Cilium”（无 Pod 由 Cilium 管理）。

4. 创建节点级配置（CiliumNodeConfig）

   1. 配置文件指定节点选择器io.cilium.migration/cilium-default: "true"，初始不应用于任何节点，后续通过打标签控制迁移范围：

      •   apiVersion: cilium.io/v2
          kind: CiliumNodeConfig
          metadata:
            namespace: kube-system
            name: cilium-default
          spec:
            nodeSelector:
              matchLabels:
                io.cilium.migration/cilium-default: "true"
            defaults:
              write-cni-conf-when-ready: /host/etc/cni/net.d/05-cilium.conflist
              custom-cni-conf: "false"
              cni-chaining-mode: "none"
              cni-exclusive: "true"


   2. 应用配置：kubectl apply --server-side -f -（上述配置通过标准输入传入）。

（二）节点迁移阶段：逐个迁移目标节点

1. 选择并预处理节点

   1. 选择目标节点（推荐先 worker 节点，如 Kind 集群的kind-worker）：NODE="kind-worker"；
   2. 隔离节点（禁止新 Pod 调度）：kubectl cordon $NODE；
   3. （可选）排空节点（减少 Pod 重启中断）：kubectl drain --ignore-daemonsets $NODE。

2. 触发节点 Cilium 迁移

   1. 为节点打标签（匹配 CiliumNodeConfig 的选择器）：kubectl label node $NODE --overwrite "io.cilium.migration/cilium-default=true"；
   2. 重启节点上的 Cilium Pod（使其加载CNI配置）：kubectl -n kube-system delete pod --field-selector spec.nodeName=$NODE -l k8s-app=cilium；
   3. 等待 Cilium DaemonSet 就绪：kubectl -n kube-system rollout status ds/cilium -w；
   4. 重启节点（ Kind 节点用 Docker 重启）：docker restart $NODE。

3. 验证节点迁移结果

   1. 检查 Cilium 状态：cilium status --wait，确认目标节点的 Pod 开始由 Cilium 管理；

   2. 检查节点信息：kubectl get -o wide node $NODE；

   3. 验证 Pod 网络：创建测试 Pod 并检查 IP 归属和 APIServer 连通性：

      •   kubectl -n kube-system run --attach --rm --restart=Never verify-network \
            --overrides='{"spec": {"nodeName": "'$NODE'", "tolerations": [{"operator": "Exists"}]}}' \
            --image ghcr.io/nicolaka/netshoot:v0.8 -- /bin/bash -c 'ip -br addr && curl -s -k https://$KUBERNETES_SERVICE_HOST/healthz && echo'


   4. 关键验证点：Pod IP 需在 Cilium CIDR（如10.245.0.0/16）内，且curl能成功返回APIServer 健康状态。

4. 恢复节点调度：kubectl uncordon $NODE，重复上述步骤迁移下一个节点。

（三）迁移后阶段：完成收尾与优化

1. 验证整体迁移结果：cilium status，确认所有节点的 Pod 均由 Cilium 管理。

2. 更新 Cilium 配置（启用完整功能）

   1. 生成最终配置：启用策略 enforcement、允许 Operator 重启未管理 Pod，可选启用 eBPF Host-Routing（提升性能，但会导致短暂中断）：

      •   cilium install --chart-directory ./install/kubernetes/cilium --values values-initial.yaml --dry-run-helm-values \
            --set operator.unmanagedPodWatcher.restart=true --set cni.customConf=false \
            --set policyEnforcementMode=default --set bpf.hostLegacyRouting=false > values-final.yaml


   2. 对比配置差异：diff values-initial.yaml values-final.yaml；

   3. 应用配置并重启 Cilium：helm upgrade --namespace kube-system cilium cilium/cilium --values values-final.yaml、kubectl -n kube-system rollout restart daemonset cilium；

   4. 等待 Cilium 就绪：cilium status --wait。

3. 清理旧资源

   1. 删除 CiliumNodeConfig：kubectl delete -n kube-system ciliumnodeconfig cilium-default；

   2. 删除旧 CNI 插件（如 Flannel）；

   3. （可选）滚动重启所有节点：清理旧 CNI 残留的 iptables 规则和网卡（旧资源需节点重启后完全清除）。

---

4. 关键问题

问题1：Cilium 双覆盖网络（Dual Overlays）迁移的核心设计是什么？如何确保迁移中旧 CNI Pod 与Cilium Pod 的通信？

答案：核心设计是让 Cilium 与现有 CNI 分别使用独立的IP段和独立的覆盖网络（协议或端口不同） ，依赖 Linux 路由表自动隔离两类流量，避免 IP 冲突和通信干扰；具体实现需满足两个关键条件：1. Cilium 使用与现有 CNI 完全不同的 Cluster CIDR（如现有用10.244.0.0/16，Cilium 用10.245.0.0/16）；2. 覆盖网络不重叠（如现有 CNI 用 VXLAN 默认端口 8472，Cilium 可改用 VXLAN 端口 8473 或 GENEVE 协议）；同时需在 Cilium 配置中启用bpf.hostLegacyRouting: true，允许节点层面的路由转发，最终实现迁移期间旧 CNI Pod 与 Cilium Pod 的正常通信。

问题2：迁移期间为何必须禁用 Cilium 的 NetworkPolicy enforcement？迁移完成后如何恢复策略功能？

答案：禁用的原因是迁移期间集群存在旧 CNI Pod 和 Cilium Pod 两类 workload，Cilium 的NetworkPolicy/CiliumNetworkPolicy 规则仅针对 Cilium 管理的 Pod 生效，若不禁用，Cilium 可能误将旧 CNI Pod 的流量判定为“不符合策略”并丢弃，导致通信异常；此外，若集群原有其他 NetworkPolicy 提供商，建议迁移前临时删除所有 NetworkPolicy，避免规则冲突。

恢复步骤：1. 所有节点迁移完成后，生成最终 Helm 配置时设置policyEnforcementMode=default（初始迁移时为never）； 2. 通过helm upgrade应用配置，并重启 Cilium DaemonSet（kubectl -n kube-system rollout restart daemonset cilium）；

3. 等待 Cilium 就绪后，cilium status 确认 “Policy Enforcement” 已恢复为 “default” 模式，此时 Cilium 将正常执行 NetworkPolicy 规则。

问题3：在节点迁移阶段，“排空节点（kubectl drain）”是必需操作吗？如果不执行排空，会对业务产生什么影响？如何验证节点迁移是否成功？

答案：排空节点不是严格必需操作，但属于推荐操作；若不执行排空，节点重启时，其上的 Pod 会因节点离线被K8s 重新调度或重启，导致短暂的业务中断（通常几秒到几十秒） ，而执行kubectl drain --ignore-daemonsets $NODE可提前将 Pod 安全迁移到其他未迁移节点，避免中断。

节点迁移成功的验证需包含三个核心步骤：

• 1. 检查Cilium状态：cilium status --wait，确认目标节点的“Managed Pods”数量正常，无异常状态；
• 2. 检查Pod IP归属：在目标节点创建测试Pod（如用netshoot镜像），通过ip -br addr确认Pod IP在Cilium专属CIDR内（如10.245.0.0/16）；
• 3. 验证网络连通性：测试 Pod 内执行curl -s -k https://$KUBERNETES_SERVICE_HOST/healthz，确保能成功访问 K8s APIServer，证明 Pod 网络正常。

参考：

1. docs.cilium.io/en/latest/i…
