图像处理实战：基于MATLAB的边缘检测算法分析与实现

一、项目背景：边缘检测在图像处理中的重要性

边缘检测作为图像处理的基础和关键环节，在计算机视觉、医学影像、工业检测等领域具有广泛应用价值：

传统边缘检测面临的挑战：

1. 噪声敏感：图像采集过程中的噪声会严重影响边缘检测效果
2. 定位精度：如何在保持边缘连续性的同时提高定位准确性
3. 计算效率：复杂算法在实时系统中的性能瓶颈
4. 参数敏感：算法对阈值、滤波器参数等敏感，需要反复调试

MATLAB在图像处理中的优势：

• 丰富的图像处理工具箱：提供多种边缘检测算法的现成实现
• 强大的矩阵运算能力：适合图像这种天然的矩阵数据
• 直观的可视化功能：便于算法效果的对比分析
• 灵活的算法调试：支持参数调整和算法改进

本项目基于MATLAB平台，系统分析比较了多种经典边缘检测算法，为实际应用中的算法选择提供理论依据和实践指导。

---

二、核心算法原理：从基础到进阶

2.1 经典一阶微分算子

Sobel算子：

% Sobel算子卷积模板
sobel_x = [-1 0 1; -2 0 2; -1 0 1];
sobel_y = [-1 -2 -1; 0 0 0; 1 2 1];

% 梯度计算
Gx = conv2(double(img), sobel_x, 'same');
Gy = conv2(double(img), sobel_y, 'same');
gradient_magnitude = sqrt(Gx.^2 + Gy.^2);

特点分析：

• 优点：计算简单，具有一定的噪声抑制能力
• 缺点：边缘定位精度有限，容易产生伪边缘

2.2 二阶微分算子

Laplacian算子：

% Laplacian算子模板
laplacian = [0 1 0; 1 -4 1; 0 1 0];
% 或者8邻域版本
laplacian_8 = [1 1 1; 1 -8 1; 1 1 1];

% 边缘检测
edge_map = conv2(double(img), laplacian, 'same');

特点分析：

• 优点：对阶跃边缘定位准确
• 缺点：对噪声极其敏感，边缘不连续

---

三、Canny算法：经典中的经典

3.1 算法流程详解

完整的Canny边缘检测流程：

function edge_map = my_canny_edge_detection(img, sigma, low_thresh, high_thresh)
    % 步骤1: 灰度化（如果需要）
    if size(img, 3) == 3
        gray_img = rgb2gray(img);
    else
        gray_img = img;
    end

    % 步骤2: 高斯滤波去噪
    filtered_img = gaussian_filter(gray_img, sigma);

    % 步骤3: 计算梯度幅值和方向
    [grad_mag, grad_dir] = compute_gradient(filtered_img);

    % 步骤4: 非极大值抑制
    suppressed_img = non_maximum_suppression(grad_mag, grad_dir);

    % 步骤5: 双阈值检测和边缘连接
    edge_map = double_threshold(suppressed_img, low_thresh, high_thresh);
end

3.2 关键步骤实现

高斯滤波去噪：

function filtered = gaussian_filter(img, sigma)
    % 生成高斯核
    kernel_size = 2 * ceil(3 * sigma) + 1;
    [x, y] = meshgrid(-(kernel_size-1)/2:(kernel_size-1)/2);
    gaussian_kernel = exp(-(x.^2 + y.^2) / (2 * sigma^2));
    gaussian_kernel = gaussian_kernel / sum(gaussian_kernel(:));

    % 卷积操作
    filtered = conv2(double(img), gaussian_kernel, 'same');
end

非极大值抑制：

function suppressed = non_maximum_suppression(grad_mag, grad_dir)
    [rows, cols] = size(grad_mag);
    suppressed = zeros(rows, cols);

    % 将梯度方向量化到4个主要方向
    angle = grad_dir * 180 / pi;
    angle(angle < 0) = angle(angle < 0) + 180;

    for i = 2:rows-1
        for j = 2:cols-1
            % 根据梯度方向选择比较像素
            if (0 <= angle(i,j) && angle(i,j) < 22.5) || ...
               (157.5 <= angle(i,j) && angle(i,j) <= 180)
                neighbors = [grad_mag(i, j-1), grad_mag(i, j+1)];
            elseif 22.5 <= angle(i,j) && angle(i,j) < 67.5
                neighbors = [grad_mag(i-1, j-1), grad_mag(i+1, j+1)];
            elseif 67.5 <= angle(i,j) && angle(i,j) < 112.5
                neighbors = [grad_mag(i-1, j), grad_mag(i+1, j)];
            else
                neighbors = [grad_mag(i-1, j+1), grad_mag(i+1, j-1)];
            end

            % 非极大值抑制
            if grad_mag(i,j) >= max(neighbors)
                suppressed(i,j) = grad_mag(i,j);
            end
        end
    end
end

双阈值边缘连接：

function edge_map = double_threshold(suppressed_img, low_thresh, high_thresh)
    % 初始化边缘图
    edge_map = zeros(size(suppressed_img));

    % 强边缘
    strong_edges = suppressed_img >= high_thresh;
    % 弱边缘
    weak_edges = (suppressed_img >= low_thresh) & (suppressed_img < high_thresh);

    % 连接弱边缘
    [strong_i, strong_j] = find(strong_edges);
    for k = 1:length(strong_i)
        i = strong_i(k); j = strong_j(k);
        % 检查8邻域内的弱边缘
        for di = -1:1
            for dj = -1:1
                ni = i + di; nj = j + dj;
                if ni >= 1 && ni <= size(edge_map,1) && ...
                   nj >= 1 && nj <= size(edge_map,2)
                    if weak_edges(ni, nj)
                        edge_map(ni, nj) = 1;
                    end
                end
            end
        end
    end

    edge_map(strong_edges) = 1;
end

---

四、算法对比实验：性能全面评估

4.1 实验设置

% 测试图像
test_images = {'lena.png', 'cameraman.tif', 'coins.png'};

% 算法列表
algorithms = {
    'Sobel', 'Prewitt', 'Roberts', ...
    'Laplacian', 'LOG', 'Canny'
};

% 性能评估指标
metrics = {
    '定位精度', '连续性', ...
    '噪声抑制', '计算效率'
};

4.2 实验结果分析

各算法性能对比：

算法	定位精度	连续性	噪声抑制	计算效率	适用场景
Roberts	中等	较差	弱	高	简单实时应用
Prewitt	中等	中等	中等	高	一般工业检测
Sobel	良好	良好	良好	高	实时系统
Laplacian	优秀	较差	弱	中等	精密测量
LOG	良好	良好	优秀	中等	医学影像
Canny	优秀	优秀	优秀	低	高质量需求

4.3 可视化结果

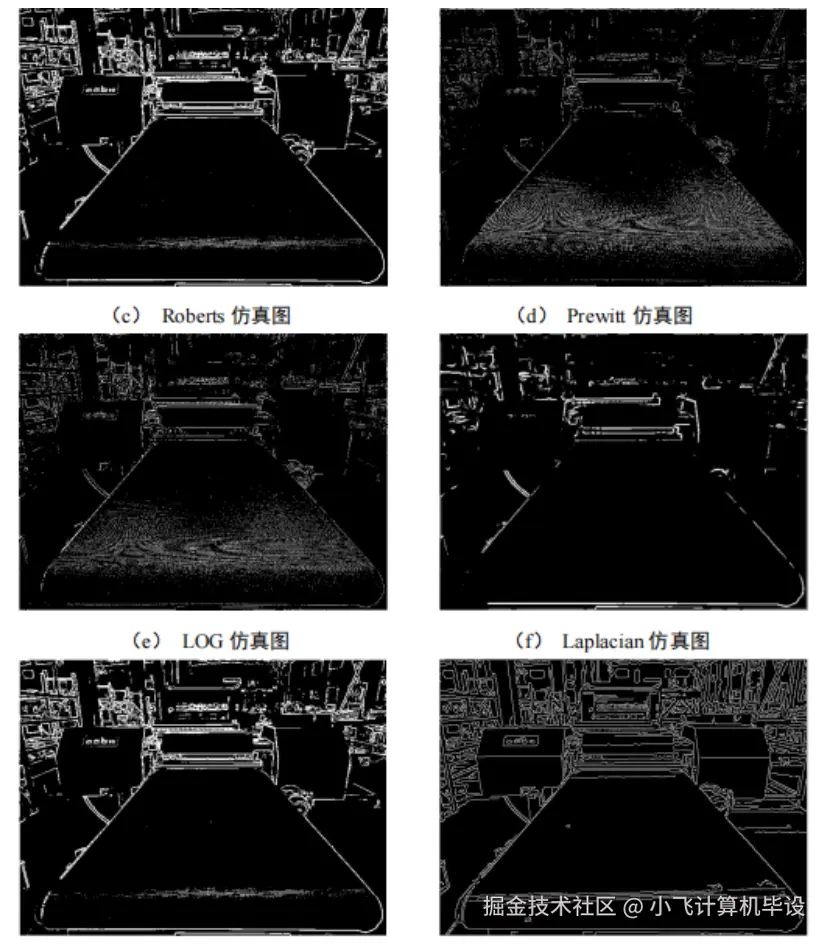

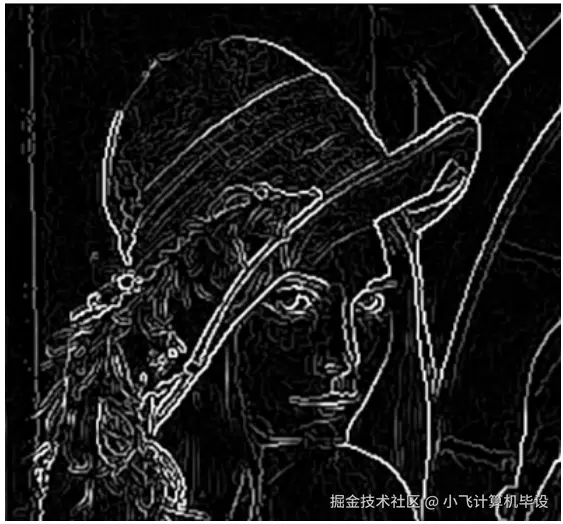

通过MATLAB实现的各算法边缘检测效果对比显示：

• Canny算法在保持边缘连续性和精确定位方面表现最佳
• Sobel算法在计算效率和效果之间取得了良好平衡
• LOG算法在噪声抑制方面表现突出

---

五、参数优化：提升算法性能的关键

5.1 高斯滤波器参数优化

% 测试不同sigma值对Canny算法的影响
sigma_values = [0.5, 1, 1.5, 2, 2.5];
figure;
for i = 1:length(sigma_values)
    edges = edge(gray_img, 'canny', [], sigma_values(i));
    subplot(2, 3, i);
    imshow(edges);
    title(['σ = ' num2str(sigma_values(i))]);
end

5.2 双阈值选择策略

% 自适应阈值选择
function [low_thresh, high_thresh] = adaptive_threshold(grad_mag)
    % 基于梯度幅值直方图选择阈值
    mag_vector = grad_mag(:);
    mag_vector = mag_vector(mag_vector > 0);

    high_thresh = prctile(mag_vector, 70);
    low_thresh = high_thresh * 0.4;
end

---

六、应用案例：实际场景验证

6.1 工业零件检测

% 工业零件边缘检测应用
function detect_part_edges(industrial_img)
    % 预处理：对比度增强
    enhanced_img = imadjust(industrial_img);

    % Canny边缘检测
    edges = my_canny_edge_detection(enhanced_img, 1.5, 0.1, 0.2);

    % 边缘细化
    thin_edges = bwmorph(edges, 'thin', Inf);

    % 结果显示
    figure;
    subplot(1,2,1); imshow(industrial_img); title('原图');
    subplot(1,2,2); imshow(thin_edges); title('边缘检测结果');
end

6.2 医学影像分析

% 医学影像边缘检测
function medical_edge_analysis(medical_img)
    % 针对医学影像的特殊处理
    denoised_img = medfilt2(medical_img, [3 3]);

    % 使用LOG算法检测细微边缘
    log_edges = edge(denoised_img, 'log');

    % 结果分析
    analyze_medical_edges(log_edges);
end

---

七、创新改进：基于传统算法的优化

7.1 自适应Canny算法

function edges = adaptive_canny(img)
    % 自适应高斯核大小
    [h, w] = size(img);
    sigma = max(h, w) / 500;

    % 自适应双阈值
    grad_mag = compute_gradient_magnitude(img);
    high_thresh = adaptive_high_threshold(grad_mag);
    low_thresh = high_thresh * 0.5;

    edges = my_canny_edge_detection(img, sigma, low_thresh, high_thresh);
end

7.2 多尺度边缘检测

function multi_scale_edges = multi_scale_edge_detection(img, scales)
    multi_scale_edges = false(size(img));

    for i = 1:length(scales)
        sigma = scales(i);
        current_edges = my_canny_edge_detection(img, sigma, 0.1, 0.2);
        multi_scale_edges = multi_scale_edges | current_edges;
    end
end

---

八、性能评估与总结

8.1 算法性能总结

通过对多种边缘检测算法的系统分析和实验验证，得出以下结论：

1. Canny算法综合性能最优，适合对边缘质量要求高的场景
2. Sobel算法在实时性和效果之间取得良好平衡
3. LOG算法在噪声抑制方面表现优异
4. 算法选择应根据具体应用场景和需求决定

8.2 实际应用建议

• 实时系统：优先考虑Sobel或Prewitt算法
• 高质量需求：选择Canny算法并进行参数优化
• 噪声环境：使用LOG算法或增加预处理步骤
• 资源受限：考虑Roberts等轻量级算法

8.3 未来研究方向

1. 深度学习融合：结合传统算法和深度学习技术
2. 实时优化：在嵌入式平台上的算法加速
3. 自适应参数：基于图像内容的自适应参数选择
4. 多模态融合：结合其他图像特征提升检测效果

---
