先说结论：

L3： BGP + ECMP 最稳定，最成熟，最适合大集群

L2: 目前还是 Beta 阶段：也难怪会有一些方案用 metallb 配合提供公网 IP 的维护

主题：Cilium LB IPAM 的功能定位、协同关系、启用机制及 IP Pool 配置与管理、Service 配置与 IP 分配等方面的详细介绍，包括关键问题及答案

1. 一段话总结

LB IPAM 是 Cilium 为 LoadBalancer 类型 Service 分配 IP 地址的功能，通常用于私有云环境（弥补公有云相关设施缺失），需与 Cilium BGP Control Plane、L2 Announcements/L2 Aware LB（Beta） 等功能协同：

Cilium BGP Control Plane 负责 IP 分配
L2 Announcements/L2 Aware LB（Beta） 后者负责负载均衡与 IP 宣告

LB IPAM 默认启用但休眠，添加首个 IP Pool 后激活该功能：

支持通过 IP Pool 定义可用 IP 范围（CIDR 或起止 IP）
服务选择器匹配特定 Service、IPv4/IPv6 单栈/双栈模式
还可配置 IP 共享、禁用 Pool 等
同时会检测 Pool 冲突
通过状态反馈 IP 使用情况

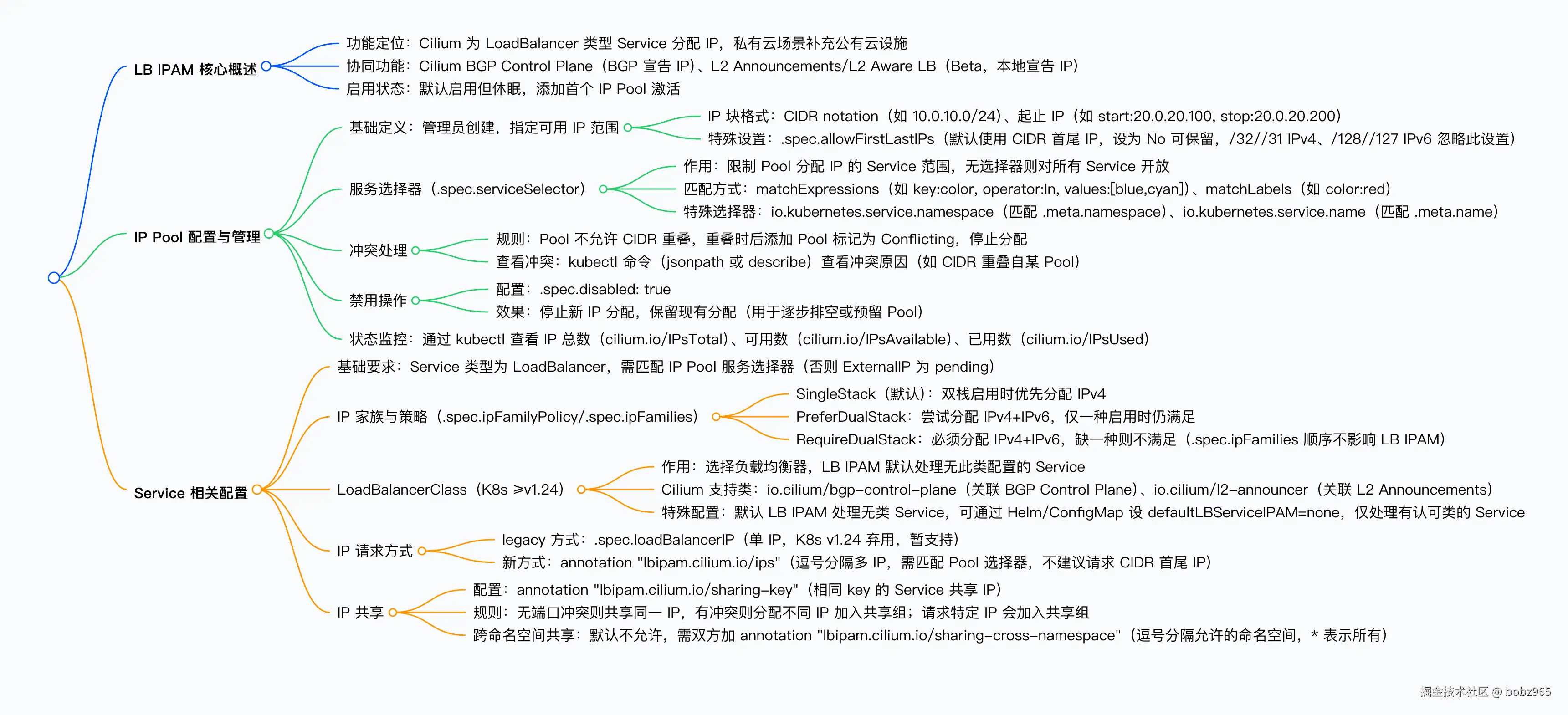

2. 思维导图（mindmap）

3. 详细总结

一、LB IPAM 核心概述

功能定位：Cilium 提供的 LoadBalancer 类型 Service IP 分配功能，主要用于私有云环境（公有云通常由云厂商提供该能力，私有云常缺失）。
协同关系：仅负责 IP 分配，负载均衡与 IP 宣告需依赖其他功能，具体对应关系如下：

协同功能	负责事项
Cilium BGP Control Plane	通过 BGP 协议宣告 LB IPAM 分配的 IP
L2 Announcements/L2 Aware LB（Beta）	在本地网络宣告 LB IPAM 分配的 IP

启用机制：默认启用但处于休眠状态，当集群中添加首个 IP Pool 后，控制器被激活并开始工作。

二、IP Pool 配置与管理

IP Pool 是管理员定义的可用 IP 范围集合，是 LB IPAM 分配 IP 的基础，核心配置与管理能力如下：

1. 基础配置（IP 块与特殊设置）

IP 块格式：支持两种方式定义可用 IP 范围，可在同一 Pool 中混合使用：
- CIDR notation：如 cidr: "10.0.10.0/24"（IPv4）、cidr: "2004::0/112"（IPv6）
- 起止 IP 范围：如 start: "20.0.20.100" + stop: "20.0.20.200"
CIDR 首尾 IP 保留：
- 默认行为：使用 CIDR 中的所有 IP（包括网络地址、广播地址，部分设备可能不兼容）
- 保留配置：设置 .spec.allowFirstLastIPs: No，可保留 CIDR 首尾 IP
- 例外情况：/32//31 IPv4 CIDR、/128//127 IPv6 CIDR（仅 1 或 2 个 IP），此设置无效；且该设置仅对 CIDR 格式 IP 块生效，对起止 IP 格式无效。

2. 服务选择器（Service Selector）

作用：限制当前 IP Pool 只能为匹配条件的 Service 分配 IP，无选择器则对所有 Service 开放。
匹配方式：
- matchExpressions：复杂匹配，如 {key: color, operator: In, values: [blue, cyan]}（匹配 label 中 color 为 blue 或 cyan 的 Service）
- matchLabels：精确匹配，如 color: red（匹配 label 中 color 为 red 的 Service）
特殊选择器：不匹配 Service 标签，而是匹配元数据，对应关系如下：

选择器键	匹配的 Service 元数据字段
io.kubernetes.service.namespace	.meta.namespace（Service 所在命名空间）
io.kubernetes.service.name	.meta.name（Service 名称）

3. 冲突处理

冲突规则：IP Pool 不允许存在重叠 CIDR，若管理员创建重叠 Pool，会触发“软错误”。
冲突表现：后添加的 Pool 会被标记为 Conflicting，且不再从该 Pool 分配 IP。
查看冲突：
- 命令 1（jsonpath 查看消息）：kubectl get ippools/[Pool名] -o jsonpath='{.status.conditions[?(@.type=="cilium.io/PoolConflict")].message}'
- 命令 2（describe 查看详情）：kubectl describe ippools/[Pool名]，在 Status.Conditions 中查看冲突原因（如“CIDR 20.0.10.0/24 与 blue-pool 的 CIDR 重叠”）。

4. 禁用 Pool

配置方式：在 Pool 定义中设置 .spec.disabled: true。
效果：停止从该 Pool 分配新 IP，但保留已分配的 IP（适用于逐步排空 Pool 或预留 Pool 供未来使用）。
状态查看：kubectl get ippools 中，该 Pool 的 DISABLED 列显示为 true。

5. 状态监控

Pool 状态包含 IP 使用关键数据，支持机器解析与人类可读两种查看方式：

机器解析（jsonpath + jq） ：kubectl get ippools -o jsonpath='{.items[*].status.conditions[?(@.type!="cilium.io/PoolConflict")]}' | jq，可获取以下类型数据：
- cilium.io/IPsTotal：Pool 总 IP 数
- cilium.io/IPsAvailable：Pool 可用 IP 数
- cilium.io/IPsUsed：Pool 已用 IP 数
人类可读（describe） ：kubectl describe ippools/[Pool名]，在 Status.Conditions 中查看上述三类数据的具体数值（如 Message: 254 表示对应 IP 数量）。

三、Service 配置与 IP 分配

LB IPAM 为 LoadBalancer 类型 Service 分配 IP，需满足匹配规则，且支持多种 IP 配置策略：

1. 基础分配条件与状态反馈

分配条件：Service 需满足 spec.type=LoadBalancer，且匹配某 IP Pool 的服务选择器（否则 ExternalIP 显示为 <pending>）。
状态反馈：当 LB IPAM 无法分配 IP 时，会更新 Service 状态条件，可通过命令查看：kubectl -n [命名空间] get svc/[Service名] -o jsonpath='{.status.conditions}' | jq，例如“无启用且匹配的 Pool”时，条件 io.cilium/lb-ipam-request-satisfied 状态为 False，原因是 no_pool；分配成功后，该条件状态变为 True，原因是 satisfied。

2. IPv4/IPv6 家族与策略

LB IPAM 支持 IPv4、IPv6 的单栈（SingleStack）或双栈（DualStack）模式，由 Service 的 .spec.ipFamilyPolicy 控制，具体规则如下：

IP 家族策略	行为说明	满足条件
SingleStack（默认）	若双栈启用，优先分配 IPv4；仅单栈启用则分配对应 IP	分配到一种 IP 即满足
PreferDualStack	尝试分配 IPv4 + IPv6；仅一种启用时仍正常分配	分配到一种或两种 IP 均满足
RequireDualStack	必须同时分配 IPv4 + IPv6	需同时分配两种 IP 才满足，缺一种则不满足

补充：.spec.ipFamilies 的顺序不影响 LB IPAM 分配，但会影响集群 IP 分配（集群 IP 不由 LB IPAM 处理）。

3. LoadBalancerClass（K8s ≥v1.24）

功能作用：K8s 1.24+ 支持集群中存在多个负载均衡器，通过 .spec.loadBalancerClass 选择具体负载均衡器。
LB IPAM 处理规则：
- 默认：处理无 loadBalancerClass 配置的 Service。
- 支持的 Cilium 类：需选择 Cilium 相关类才能使用 LB IPAM 分配 IP，对应关系如下：

loadBalancerClass	关联 Cilium 功能
io.cilium/bgp-control-plane	Cilium BGP Control Plane
io.cilium/l2-announcer	L2 Announcements/L2 Aware LB（Beta）

忽略规则：若 loadBalancerClass 设为非 Cilium 处理的类，LB IPAM 会完全忽略该 Service，不分配 IP 也不更新状态条件。
自定义配置：默认 LB IPAM 处理无类 Service，若需仅处理有认可类的 Service，可通过以下方式配置：
- Helm：helm upgrade cilium cilium/cilium --version 1.18.3 --namespace kube-system --reuse-values --set defaultLBServiceIPAM=none
- ConfigMap：设置 default-lb-service-ipam: none

4. 手动请求特定 IP

Service 可指定需分配的 IP，支持两种方式：

Legacy 方式（弃用） ：通过 .spec.loadBalancerIP 指定单个 IP，K8s v1.24 已弃用，但暂支持。
新方式（推荐） ：通过 Annotation lbipam.cilium.io/ips 指定，格式为逗号分隔的多 IP（如 "20.0.10.100,20.0.10.200"）。
限制：请求的 IP 需属于某 IP Pool，且 Service 需匹配该 Pool 的服务选择器；不建议请求 CIDR 的首尾 IP（通常为网络/广播地址，不可用）。

5. IP 共享

多个 Service 可共享同一 IP 或 IP 集合，核心配置与规则如下：

基础配置：在 Service 中添加 Annotation lbipam.cilium.io/sharing-key: [自定义字符串]，相同 sharing-key 的 Service 会共享 IP。
共享规则：
- 无端口冲突：多个 Service 共享同一 IP。
- 有端口冲突：为冲突的 Service 分配不同 IP，但这些 IP 仍属于该 sharing-key 的共享组。
- 结合手动请求 IP：若 Service 有 sharing-key 且手动请求 IP，该 IP 会被分配给 Service 并加入共享组。
跨命名空间共享：
- 默认：不允许跨命名空间共享 IP。
- 启用方式：两个 Service 均需添加 Annotation lbipam.cilium.io/sharing-cross-namespace: [命名空间列表]，值为逗号分隔的允许命名空间（如 "tenant-a,tenant-b"），或用 * 表示允许所有命名空间。

4. 关键问题

问题 1：在 Cilium LB IPAM 中，IP Pool 出现 CIDR 重叠时会有什么后果？如何查看具体的冲突原因？

答案

后果：IP Pool 不允许存在 CIDR 重叠，若管理员创建了重叠的 Pool，后添加的 Pool 会被标记为 Conflicting，且 LB IPAM 会停止从该冲突 Pool 中分配任何 IP；已存在的非冲突 Pool 不受影响，正常提供 IP 分配服务。
查看冲突原因：有两种常用方式：
- 使用 jsonpath 提取冲突消息：kubectl get ippools/[冲突 Pool 名称] -o jsonpath='{.status.conditions[?(@.type=="cilium.io/PoolConflict")].message}'，例如输出“Pool conflicts since CIDR '20.0.10.0/24' overlaps CIDR '20.0.10.0/24' from IP Pool 'blue-pool'”。
- 通过 describe 查看详情：kubectl describe ippools/[冲突 Pool 名称]，在 Status.Conditions 段落中，找到类型为 cilium.io/PoolConflict 的条件，其 Message 字段会明确说明冲突原因（如 CIDR 重叠来源）。

问题 2：Cilium LB IPAM 支持 IPv4 和 IPv6 双栈模式，Service 的 `.spec.ipFamilyPolicy` 不同取值对应什么分配行为？若设置为 RequireDualStack 但集群仅启用了 IPv4，会有什么结果？

答案

.spec.ipFamilyPolicy 不同取值的分配行为：
- SingleStack（默认） ：若集群同时启用 IPv4 和 IPv6，LB IPAM 优先为 Service 分配 IPv4 地址；若仅启用一种 IP 家族（仅 IPv4 或仅 IPv6），则分配对应家族的 IP。
- PreferDualStack：LB IPAM 会尝试为 Service 同时分配 IPv4 和 IPv6 地址；若集群仅启用一种 IP 家族，仍会分配该家族的 IP，Service 状态视为“满足”（io.cilium/lb-ipam-request-satisfied 为 True）。
- RequireDualStack：LB IPAM 必须为 Service 同时分配 IPv4 和 IPv6 地址才视为“满足”；若集群仅启用一种 IP 家族（如仅 IPv4），无法分配另一种 IP，Service 状态视为“不满足”（io.cilium/lb-ipam-request-satisfied 为 False），且 ExternalIP 可能处于 pending 状态。
RequireDualStack 且仅启用 IPv4 的结果：Service 无法同时获取 IPv4 和 IPv6 地址，LB IPAM 不会完成 IP 分配，Service 的 ExternalIP 可能显示为 <pending>，且通过 kubectl get svc/[Service名] -o jsonpath='{.status.conditions}' | jq 查看时，io.cilium/lb-ipam-request-satisfied 条件状态为 False，提示无法满足双栈 IP 需求。

问题 3：在 Cilium LB IPAM 中，如何配置多个 Service 共享同一 IP？跨命名空间共享 IP 需要额外做什么设置？

答案

同命名空间下多个 Service 共享 IP 的配置：
- 为需要共享 IP 的所有 Service 添加相同的 Annotation：lbipam.cilium.io/sharing-key: [自定义共享密钥]（如 "sharing-key: "app-common""）。
- 确保这些 Service 无端口冲突（如均使用 80 端口则存在冲突）：无端口冲突时，LB IPAM 会为它们分配同一 IP；有端口冲突时，会分配不同 IP，但这些 IP 仍属于该共享密钥对应的 IP 集合。
- （可选）若某 Service 需指定共享的 IP，可额外添加 Annotation lbipam.cilium.io/ips: [指定 IP]，该 IP 会被分配给该 Service 并加入共享组，供其他同共享密钥的 Service 使用（需确保指定 IP 属于匹配的 IP Pool）。
跨命名空间共享 IP 的额外设置：

默认情况下，LB IPAM 不允许跨命名空间共享 IP，需在两个共享 IP 的 Service 上均添加以下 Annotation：lbipam.cilium.io/sharing-cross-namespace: [允许的命名空间列表]，具体格式：

允许特定命名空间：值为逗号分隔的命名空间名称（如 "tenant-a,tenant-b"），表示当前 Service 仅允许与 tenant-a、tenant-b 命名空间中同共享密钥的 Service 共享 IP。
允许所有命名空间：值设为 *（如 "*"），表示当前 Service 允许与所有命名空间中同共享密钥的 Service 共享 IP。
注意：两个跨命名空间共享的 Service 必须同时配置该 Annotation，且允许的命名空间范围需包含对方所在的命名空间（如 Service A 在 ns1，Service B 在 ns2，Service A 的 Annotation 需包含 ns2，Service B 的需包含 ns1，或均设为 *）。
