Cilium VTEP 集成（beta 版）

1. 一段话总结

Cilium的VXLAN Tunnel Endpoint（VTEP）集成（beta版） 支持第三方 VTEP 设备（如外部负载均衡器BIG-IP）通过 VXLAN 直接与 Cilium 管理的 Pod 收发流量，启用前需确保 Cilium 已在 K8s 集群正常安装且VTEP 设备配置好端点 IP、CIDR、MAC 地址（VXLAN 网络标识符 VNI 固定为2）；

启用可通过 Helm 命令或修改cilium-config ConfigMap 配置相关参数（含 VTEP 端点 IP、CIDR、子网掩码、MAC 地址），并重启 Cilium 守护进程集；测试需在 Linux VM 配置 vxlan 设备、IP、路由及 ARP 广播规则后 ping Cilium 管理的 Pod，当前该功能存在不支持 Cilium 管理的 Pod 与 VTEP 间 IPsec 加密的限制。

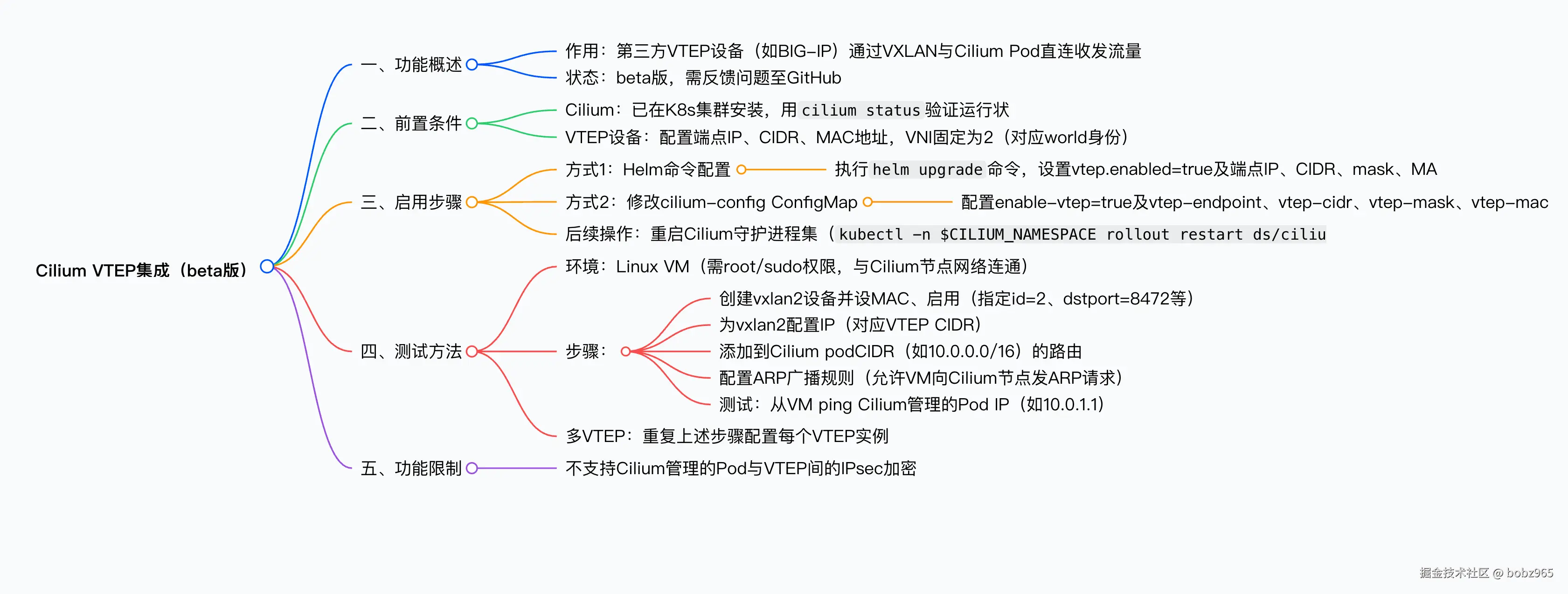

3. 详细总结

一、功能基础信息

项目	详情
功能名称	VXLAN Tunnel Endpoint（VTEP）Integration
功能状态	beta版，使用中若遇问题需提供反馈并在GitHub提交issue
核心作用	允许第三方VTEP设备（如外部负载均衡器BIG-IP）通过VXLAN与Cilium管理的Pod直接收发流量
关键标识要求	VXLAN 网络标识符（VNI）必须配置为2，代表 VTEP 流量对应 world 身份（参考Special Identities）

二、前置准备条件

** Cilium 集群状态验证**
1. 前提：Cilium 已正确安装在 Kubernetes 集群（参考 Cilium Quick Installation）
2. 验证操作：执行cilium status命令，确认 Cilium 处于正常运行状态
** VTEP 设备配置 **
1. 需提前为VTEP设备配置以下参数：
  - VTEP 端点 IP（VTEP Endpoint IP）
  - VTEP CIDR（VTEP CIDR Ranges）
  - VTEP MAC 地址（VTEP MAC）
  - VNI：固定设为2

三、VTEP 集成启用步骤

该功能默认禁用，启用需配置 VTEP 相关参数并重启 Cilium，提供两种配置方式：

方式1：通过 Helm 命令配置

执行以下 Helm 升级命令，设置 VTEP 启用及相关参数（示例参数可根据实际环境替换）：

helm upgrade cilium cilium/cilium --version 1.18.2 \
  --namespace kube-system \
  --reuse-values \
  --set vtep.enabled="true" \
  --set vtep.endpoint="10.169.72.236 10.169.72.238" \
  --set vtep.cidr="10.1.1.0/24   10.1.2.0/24" \
  --set vtep.mask="255.255.255.0" \
  --set vtep.mac="82:36:4c:98:2e:56 82:36:4c:98:2e:58"

方式2：修改cilium-config ConfigMap配置

编辑cilium-config ConfigMap，添加/修改以下配置项：

 enable-vtep:   "true"
 vtep-endpoint: "10.169.72.236    10.169.72.238"  # 多个端点IP用空格分隔
 vtep-cidr:     "10.1.1.0/24   10.1.2.0/24"       # 多个CIDR用空格分隔
 vtep-mask:     "255.255.255.0"                   # 子网掩码
 vtep-mac:      "82:36:4c:98:2e:56 82:36:4c:98:2e:58"  # 多个MAC用空格分隔

重启 Cilium 守护进程集
配置完成后，执行以下命令重启Cilium以应用配置：
```
kubectl -n $CILIUM_NAMESPACE rollout restart ds/cilium
```
（注：$CILIUM_NAMESPACE为 Cilium 所在命名空间，通常为 kube-system）

四、VTEP 集成测试流程

测试需准备一台与 Cilium 节点网络连通的 Linux VM，操作需root权限或通过sudo执行，具体步骤如下：

1. 测试环境说明

节点类型	IP地址	关键设备/组件
Cilium节点	10.169.72.233	cilium_vxlan 设备、busybox Pod（eth0网卡）
Linux VM（VTEP）	10.169.72.236	ens192 网卡、vxlan2 设备

2. Linux VM配置步骤

创建并配置 vxlan2 设备

 # 创建 vxlan2 设备，指定 VNI=2、目标端口 8472、本地IP（VM 的 ens192 IP）
 ip link add vxlan2 type vxlan id 2 dstport 8472 local 10.169.72.236 dev ens192
 # 设置 vxlan2 设备的 MAC 地址（需与 Cilium 配置的 vtep-mac一致）
 ip link set dev vxlan2 address 82:36:4c:98:2e:56
 # 启用 vxlan2 设备
 ip link set vxlan2 up

配置 vxlan2 设备 IP
为 vxlan2 分配对应 VTEP CIDR（如10.1.1.0/24）的IP：
```
ip addr add 10.1.1.236/24 dev vxlan2
```
添加 Pod CIDR 路由

假设 Cilium 的 podCIDR 为10.0.0.0/16，添加路由使 VM 能访问 Pod 网络：

ip route add 10.0.0.0/16 dev vxlan2  proto kernel  scope link  src 10.1.1.236

配置 ARP 广播规则
允许 VM 通过 vxlan2 向 Cilium 节点发送 ARP 广播请求，用于 Pod IP 解析：
```
bridge fdb append 00:00:00:00:00:00 dst 10.169.72.233 dev vxlan2
```

3. 连通性测试

从 Linux VM ping Cilium 管理的Pod IP（示例为10.0.1.1），验证网络连通性：

ping 10.0.1.1

4. 多VTEP场景处理

若管理多个 VTEP 设备，需对每个 VTEP 实例重复上述 Linux VM 配置步骤，再按启用步骤配置 Cilium 以匹配各 VTEP 的 MAC、IP 及 CIDR 范围。

五、功能限制

当前 Cilium VTEP 集成功能存在明确限制：不支持 Cilium 管理的 Pod 与 VTEP 设备之间的 IPsec 加密，即两者间的流量无法通过 IPsec 协议进行加密传输。

4. 关键问题

问题1：在启用 Cilium VTEP 集成功能前，必须完成哪些前置配置？各配置有何关键要求？

答案：

需完成两方面前置配置，关键要求如下：

Cilium 集群配置：需确保 Cilium 已正确安装在 Kubernetes 集群（可参考官方 Cilium Quick Installation 文档），并通过执行 cilium status 命令验证 Cilium 处于正常运行状态，这是功能启用的基础环境要求；
VTEP 设备配置：需为 VTEP 设备提前配置 3 类参数，且存在强制要求——一是配置 VTEP 端点 IP（vtep-endpoint）、VTEP CIDR（vtep-cidr）、VTEP MAC 地址（vtep-mac），二是VXLAN 网络标识符（VNI）必须固定配置为 2，该 VNI 值对应 Cilium 的 world 身份（参考 Special Identities），不可自定义修改。

问题2：启用C ilium VTEP 集成有两种方式（Helm 命令、ConfigMap），两种方式的核心配置参数有哪些？如何确保配置生效？

答案：

核心配置参数：两种方式需配置的核心参数完全一致，包括4项关键内容：
1. vtep.enabled：设为"true"，用于启用 VTEP 集成功能（默认禁用）；
2. vtep.endpoint：填写 VTEP 设备的端点IP，多个 IP 用空格分隔（如"10.169.72.236 10.169.72.238"）；
3. vtep.cidr：填写 VTEP 设备对应的 CIDR 范围，多个 CIDR 用空格分隔（如"10.1.1.0/24 10.1.2.0/24"）；
4. vtep.mask：填写 VTEP CIDR 对应的子网掩码（如"255.255.255.0"）；
5. vtep.mac：填写 VTEP 设备的 MAC 地址，多个 MAC 用空格分隔（如"82:36:4c:98:2e:56 82:36:4c:98:2e:58"）。
配置生效方式：无论通过哪种方式配置，最后必须执行重启 Cilium 守护进程集的命令，确保配置应用：kubectl -n $CILIUM_NAMESPACE rollout restart ds/cilium（其中$CILIUM_NAMESPACE为Cilium 所在命名空间，通常是kube-system）。

问题3：如何验证 Cilium VTEP 集成功能是否正常工作？测试过程中需重点配置哪些关键网络规则？

答案：

验证方法：通过 Linux VM（与Cilium节点网络连通）测试与 Cilium 管理的 Pod 的连通性，核心步骤为：在 VM 完成 VTEP 相关配置后，执行ping <Cilium Pod IP>（如ping 10.0.1.1），若能正常 ping 通，则说明 VTEP 集成功能工作正常。
测试需重点配置的网络规则：共2项关键规则，直接影响连通性验证：
1. 路由规则：需在 VM 中添加到 Cilium podCIDR 的路由（如ip route add 10.0.0.0/16 dev vxlan2 proto kernel scope link src 10.1.1.236），确保 VM 的流量能路由到 Cilium Pod 网络；
2. ARP 广播规则：需通过bridge fdb append 00:00:00:00:00:00 dst <Cilium节点IP> dev vxlan2（如目标IP为10.169.72.233）配置 ARP 广播，允许 VM 通过 vxlan2 设备向 Cilium 节点发送 ARP 请求，以完成 Pod IP 的地址解析，否则无法建立 ICMP（ping）连接。
