书接上回，疑惑解开了，当时不知道为什么光纤跳线后打光在接入层还是能看到亮光，现在明白了。
当时我是不知道汇聚层的网络架构是怎么样的，所以有了这个疑惑，我今天去问了我那个同事，知道了公司汇聚层机房是怎么布置的，首先核心层的网络来到了汇聚层一台交换机上，这台交换机是华三的S5500，他拥有24个SFP端口和8个复用以太网端口，这个时候汇聚层的这台交换机就使用光纤跳线到汇聚层的光纤配线架上，汇聚层的光纤配线架再通过光缆来到了接入层的光纤配线架上，接入层的光纤配线架再使用光纤跳线到达接入层交换机上，然后这个接入层交换机通过拉网线到达部门的各个终端，从而使用网络的使用。

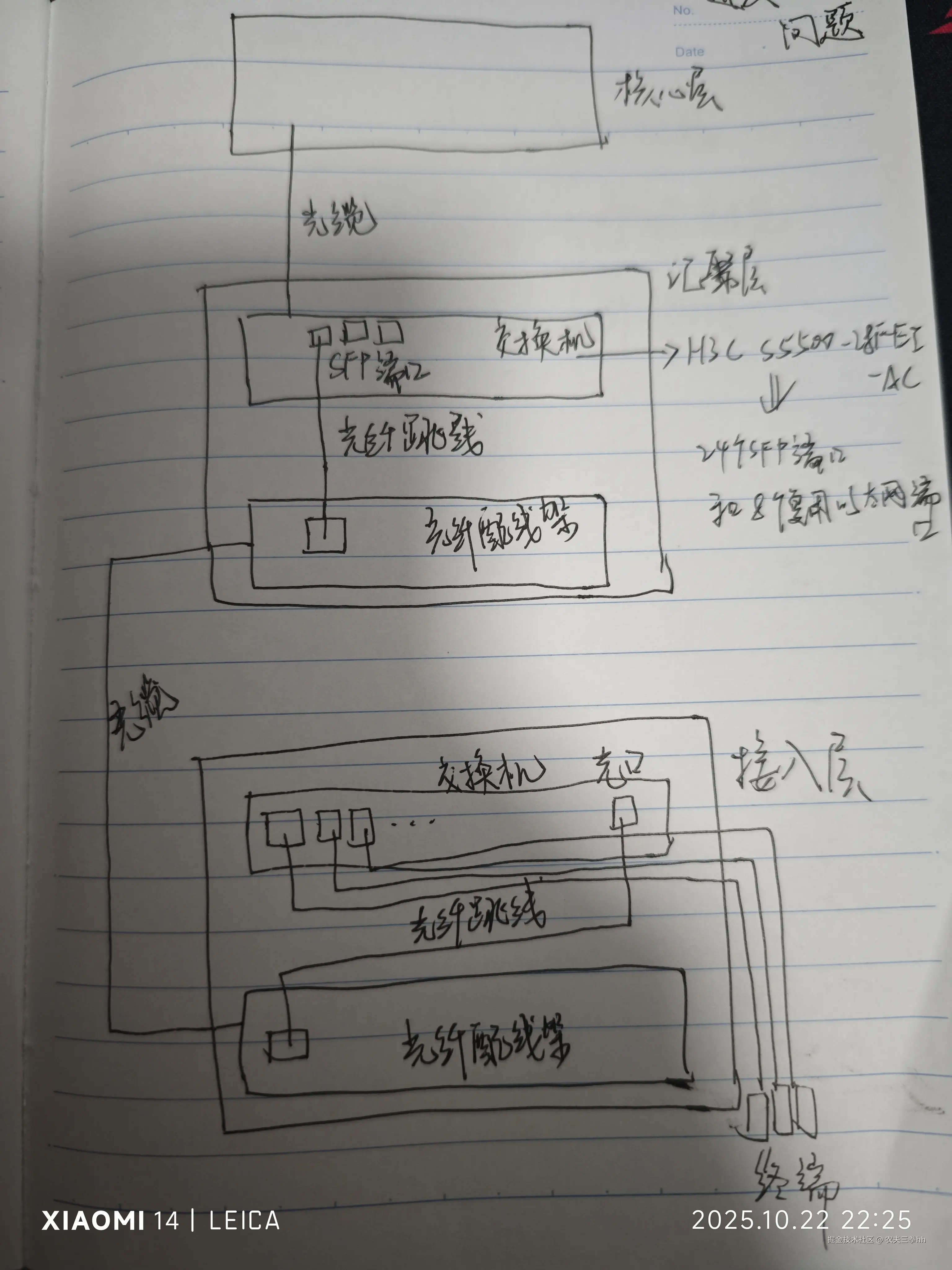

这是我自己画的一个图，方便自己理解
所以说当时在汇聚层的光纤配线架上打光的时候，能够在接入层的光纤配线架上看到亮光，就证明汇聚层到接入层之间的光缆没有问题，也是合理的，这就解释的通我之前自己的疑惑，光纤跳线被咬断指的是汇聚层的交换机到光纤配线架之间的光纤跳线被咬断了，从而导致网络在这一过程中就中断了，到达不到接入层，最后解决方法是更换了光纤跳线得以解决网络问题。
排查思路：
1、查看接入层交换机，发现接入层交换机的光口不亮，从而判断是光纤出现问题；
2、查看接入层光纤配线架和交换机之间的光纤跳线是否有问题；
3、利用打光查看汇聚层到接入层之间的光缆是否有问题；
4、查看汇聚层光纤配线架和交换机之间的光纤跳线是否有问题。
这可能就是一个简单的小问题，但对于我来说，还是可以学到很多：
1、光纤光口
2、光纤配线架
3、光纤跳线
4、打光操作
5、网络的一个整体走向
6、排查网络问题的思路
今天也算是有收获的一天了。
