串口通信(UART)作为嵌入式与物联网领域最基础的通信方式之一,是每一位硬件 / 软件工程师必须掌握的核心技术。它不仅是设备调试的“窗口”,更是传感器、单片机、工业设备之间数据交互的“纽带”。本文将从串口通信的底层原理出发,详解协议解析逻辑、数据处理方法,并结合实际工具演示如何高效实现串口数据的可视化分析,帮助大家真正吃透串口技术的核心要点。​

串口通信(UART)完全指南:底层原理 + 协议解析 + 数据可视化 + 调试技巧

编辑

一、串口通信的底层逻辑:为什么三根线就能实现数据传输?

很多工程师常用串口,但未必清楚其底层通信逻辑。串口通信本质是 异步串行通信,通过两根数据线(TX 发送、RX 接收)实现双向数据传输,GND 接地保证电平参考,无需时钟线同步(区别于 SPI、I2C),核心靠“约定好的时序”确保数据准确接收。​

1.1 串口通信的核心参数:决定数据传输的“语言规则”​

要建立稳定的串口通信,必须先统一双方的“语言规则”,即以下 5 个核心参数:​

  • 波特率(Baud Rate) :单位时间内传输的二进制位数,常见值为 9600、115200、38400。例如 9600bps 表示每秒传输 9600 位(含起始位、数据位、校验位、停止位),实际有效数据率需剔除控制位。​
  • 数据位(Data Bits) :每帧数据中包含的有效数据位数,通常为 8 位(对应一个字节),也有 7 位(适配 ASCII 码)。​
  • 停止位(Stop Bits) :每帧数据结束后的标识位,可设为 1 位、1.5 位或 2 位,用于接收方判断一帧数据是否结束。​
  • 校验位(Parity Bit) :用于校验数据传输是否出错,分为奇校验(数据位 + 校验位中 1 的个数为奇数)、偶校验(1 的个数为偶数)、无校验(最常用,依赖上层协议容错)。​
  • 流控(Flow Control) :可选参数,用于防止数据溢出(如 RTS/CTS 硬件流控、XON/XOFF 软件流控),多数简单场景(如传感器数据传输)无需启用。​

关键原理:发送方按参数封装数据帧(起始位 + 数据位 + 校验位 + 停止位),接收方按相同参数解析帧结构,若参数不匹配,接收数据会出现乱码(如波特率不匹配时常见“####”或乱码字符)。​

1.2 串口数据帧结构:一帧数据如何被“拆分”与“识别”​

串口通信以“帧”为单位传输数据,标准帧结构如下(以 8 位数据位、1 位停止位、无校验为例):​

  1. 起始位(1 位) :低电平(逻辑 0),表示一帧数据开始,打破之前的高电平空闲状态。​
  1. 数据位(8 位) :从最低位(LSB)到最高位(MSB)传输,例如发送字节 0x5A(二进制 01011010),实际传输顺序为 0→1→0→1→1→0→1→0。​
  1. 停止位(1 位) :高电平(逻辑 1),表示一帧数据结束,长度可配置为 1/1.5/2 位,确保接收方有足够时间准备接收下一帧。​

示例:发送字符“A”(ASCII 码 0x41,二进制 01000001),完整数据帧为:​

起始位(0)→ 数据位(1→0→0→0→0→0→1→0)→ 停止位(1)​

接收方通过检测“低电平起始位”触发接收,再按波特率同步采集后续 bits,最终重组为完整字节。​

二、串口协议解析:如何从“二进制流”中提取有效数据?​

实际项目中,串口传输的往往不是单一字节,而是按自定义协议封装的“数据包”(如传感器数据、设备控制指令)。若直接按字节解析,会导致数据混乱,因此必须掌握协议解析的核心方法。​

2.1 常见的串口自定义协议格式​

多数项目会采用“包头 + 长度 + 数据 + 校验”的协议结构,确保数据完整性与可识别性,典型格式如下:​

字段​长度(字节)​作用说明​示例值​
包头(SOF)​1-2​标识数据包开始,避免误识别​0xAA(单字节)、0x55AA(双字节)​
数据长度​1-2​表示后续“数据段”的字节数​0x04(数据段 4 字节)​
数据段​可变​实际有效数据(如传感器值、指令)​0x00 0x1E 0x00 0x3C(温度 25℃、湿度 60%)​
校验位​1-2​校验数据包是否出错​异或校验、CRC16​
包尾(EOF)​1-2​标识数据包结束(可选)​0xBB​

为什么需要这样的结构?

假设传感器每秒发送一次温湿度数据,若没有包头 / 包尾,接收方可能将“上一帧的残留数据”或“干扰噪声”误判为有效数据。通过固定包头(如 0xAA),接收方可先过滤非包头数据,再按“数据长度”提取完整数据段,最后通过校验位验证数据正确性。​

2.2 协议解析的核心逻辑:状态机实现

解析自定义串口协议的最佳方式是“状态机”,通过不同状态处理数据帧的各个字段,避免数据粘包或丢包问题。以“0xAA(包头)+1 字节长度 + N 字节数据 + 1 字节异或校验”协议为例,状态机设计如下:​

步骤 1:定义解析状态​

// 以 C 语言为例,其他语言逻辑一致
typedef enum {
    STATE_WAIT_SOF = 0,  // 等待包头(0xAA)STATE_GET_LEN,       // 接收数据长度
    STATE_GET_DATA,      // 接收数据段
    STATE_GET_CRC,       // 接收校验位
    STATE_CHECK_CRC      // 校验并处理数据
} ParseState;

步骤 2:按状态处理每字节数据​

​ParseState state = STATE_WAIT_SOF;
uint8_t data_buf[64] = {0};  // 数据缓存
uint8_t data_len = 0;        // 数据段长度
uint8_t data_idx = 0;        // 数据段接收索引
uint8_t crc_calc = 0;        // 计算的校验值

void parse_serial_data(uint8_t byte) {switch(state) {
        case STATE_WAIT_SOF:
            if (byte == 0xAA) {  // 检测到包头
                state = STATE_GET_LEN;
                crc_calc = byte;  // 校验值初始化为包头
            }
            break;

        case STATE_GET_LEN:
            data_len = byte;
            crc_calc ^= byte;  // 累加校验
            if (data_len > 0 && data_len <= 60) {  // 限制数据长度,防止缓存溢出
                state = STATE_GET_DATA;
                data_idx = 0;
            } else {state = STATE_WAIT_SOF;  // 长度异常,重置状态}
            break;

        case STATE_GET_DATA:
            data_buf[data_idx++] = byte;
            crc_calc ^= byte;
            if (data_idx == data_len) {  // 数据段接收完成
                state = STATE_GET_CRC;
            }
            break;

        case STATE_GET_CRC:
            if (byte == crc_calc) {  // 校验通过
                state = STATE_CHECK_CRC;
            } else {state = STATE_WAIT_SOF;  // 校验失败,重置}
            break;

        case STATE_CHECK_CRC:
            // 校验通过,处理数据(如提取温湿度)uint16_t temp = (data_buf[0] << 8) | data_buf[1];  // 温度(16 位)uint16_t humi = (data_buf[2] << 8) | data_buf[3];  // 湿度(16 位)printf("温度:%.1f℃,湿度:%.1f%%\n", temp/10.0, humi/10.0);

            // 处理完成,重置状态等待下一帧
            state = STATE_WAIT_SOF;
            break;
    }
}

​​

关键注意点:​

  1. 需限制数据长度,防止恶意数据导致缓存溢出;​
  1. 校验位必须包含包头、长度、数据段,确保整帧数据完整性;​
  1. 若长时间未接收完数据(如超时),需重置状态机,避免卡死。​

三、串口数据处理与可视化:从“字节流”到“直观图表”​

解析出有效数据后,如何快速分析数据趋势(如传感器数据随时间变化)?传统方式是将数据导出到 Excel 手动绘图,效率极低。借助工具可实现“实时解析 + 可视化”一体化,大幅提升调试效率。​

3.1 数据可视化的核心需求:实时性与灵活性​

串口数据可视化需满足两个核心场景:​

  1. 实时监控:如调试环境监测设备时,需实时查看温湿度、气压等数据的变化曲线;​
  1. 历史回溯:如测试设备稳定性时,需记录几小时内的数据,分析是否存在异常波动。​

实现这一需求的关键是“数据解析与图表渲染的联动”—— 解析模块提取有效数据后,实时传递给图表模块,由图表模块按时间轴更新视图。​

3.2 基于 JS 的可视化实现:从解析到绘图​

这里首先介绍一个  在线串口工具serial.it-res.com),可在线进行串口连接,进行数据收发,该工具拥有强大的插件系统,可直接用 js 进行图表绘制(内置强大的 Echarts 库)

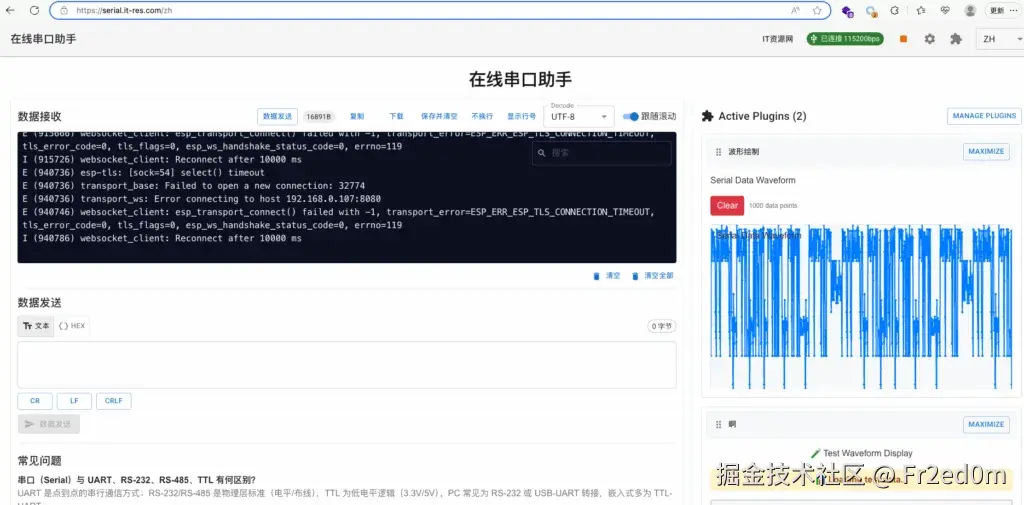

图形绘制:

串口通信(UART)完全指南:底层原理 + 协议解析 + 数据可视化 + 调试技巧

编辑

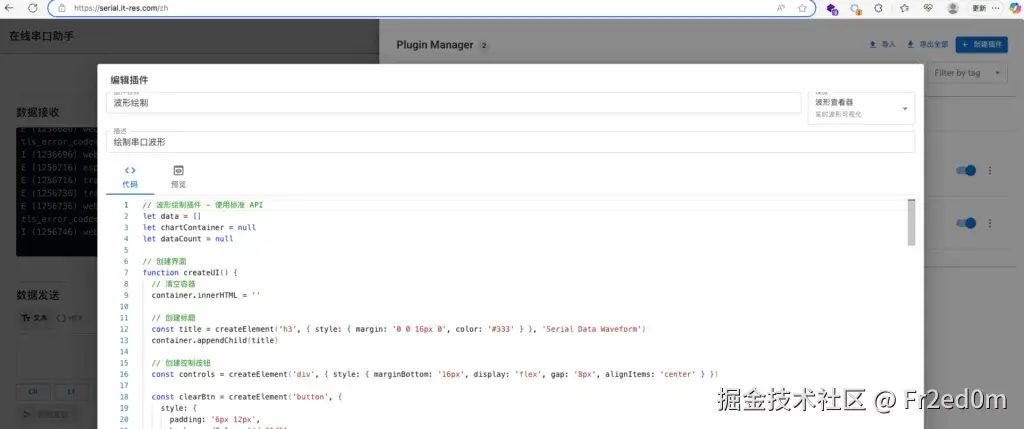

插件编辑:

串口通信(UART)完全指南:底层原理 + 协议解析 + 数据可视化 + 调试技巧

编辑

以“温湿度数据可视化”为例,我们可以通过 JavaScript 实现解析逻辑与图表渲染(可借助 ECharts、Chart.js 等图表库)。以下是完整实现思路(可在支持 Web Serial API 的浏览器工具中运行):
