VKD104CB是4通道触摸检测芯片，功耗低、工作电压范围宽以及稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计,内建稳压电路,提供稳定电压给触摸检测电路使用,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内。该芯片具有较高的集成度,仅需极少的外部组件便可实现触摸按键的检测。上电时可通过IO脚选择4路输出的参数：输出电平，输出模式，输出脚结构；上电时也可通过IO脚选择是否使能待机模式和长按16S复位功能以及选择触摸单键/多键模式。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。LJQ6473
产品品牌：永嘉微电/VINKA
产品型号：VKD104CB
封装形式：SSOP16
邱婷：18823668825 球球：2689802003

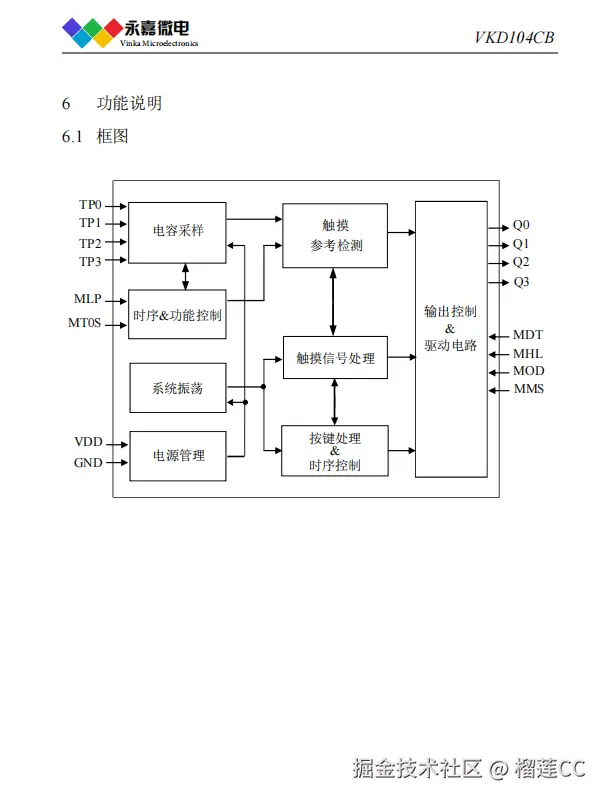

特点
• 工作电压 2.4-5.5V
• 工作电流 13.0uA@VDD=3.0V
待机电流 2.5uA@VDD=3.0V
• 内置触摸检测专用稳压电路
• 响应时间约60ms @VDD=3V
• 可以由外部电容 (1~60pF) 调整灵敏度
• 内置按键消抖,无需外部软件再消抖
• 无触摸8S进入待机模式
• Q0-Q3 脚为输出
输出电平由MHL脚选择为高电平有效或低电平有效
输出模式由MDT脚选择为直接输出或锁存输出
输出脚结构由MOD脚选择为CMOS输出或开漏输出
• 通过MMS脚选择触摸为多键模式或单键模式
• 通过MLP脚选择是否使能待机模式
• 通过MT0S脚选择是否使能长按按键16S复位功能
• 上电后约有0.5秒的稳定时间，此时所有功能都被禁止，此期
间内不要触摸检测点
• 根据环境变化自校准参数
• HBM静电大于5KV
• 封装
SSOP16(150mil)(4.9mm x 3.9mm PP=0.635mm)
电容式触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6；DICE/DIE 裸片(绑定COB) 低功耗
VKD223B 工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：DFN6(2*2超小体积) 低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗
VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位
VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：DFN6(2*2超小体积) 长按16S复位
VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：DFN6(2*2超小体积)
低功耗/长按16S复位
VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V) 感应通道数：1 输出方式：直接/
锁存输出 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位
VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V) 感应通道数：1 输出方式：开漏
输出(低有效) 最长响应时间快速模式46ms @VDD=3V 封装：SOT23-6 长按16S复位
——————————————————————————————————————————————————
VKD232C 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接
输出(低有效) 最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V 封装：SOT23-6 低功耗/长按16S复位
VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：2 输出方式：直接/锁存输出 最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗
VKD104BR-3H/VKD104CR-3H 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：3 输出方式：直接/锁存输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装：SOP8 低功耗
VKD104 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:DICE/DIE裸片(绑定COB) 低功耗；可选择长按16S复位/不复位
VKD104BC/CC 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP16 低功耗；可选择长按16S复位/不复位
VKD104CB/SB 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V) 感应通道数：4 输出方式：直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SSOP16 低功耗；可选择长按16S复位/不复位
