前言
在工业控制、游戏开发及工作流系统等复杂业务场景中，传统代码常因大量if-else判断陷入"维护困难、扩展性差、容易出错"的困境。
本文通过一个完整的WinForm工业设备控制系统案例，系统解析C#状态机编程的核心精髓，帮助开发者掌握结构化设计、安全控制与可视化反馈三大核心能力，实现从"混乱条件判断"到"优雅状态管理"的思维升级。
正文
问题分析：传统代码的痛点
在没有状态机的情况下，业务逻辑常以分散的条件判断形式存在。
例如，设备启动逻辑需嵌套多层if-else判断当前状态是否为"空闲"、是否已初始化等。这种代码存在四大缺陷：
维护困难：业务逻辑散落在多个方法中，修改时需全局搜索关联逻辑；
扩展性差：新增状态需修改多处代码，易引发连锁错误； 容易出错：状态转换逻辑易遗漏或冲突，导致运行时错误；
测试复杂：需覆盖所有状态组合路径，测试成本高昂。
解决方案：状态机模式的核心设计
状态机通过状态转换表将业务逻辑结构化，实现"清晰、可维护、易扩展"的代码设计。

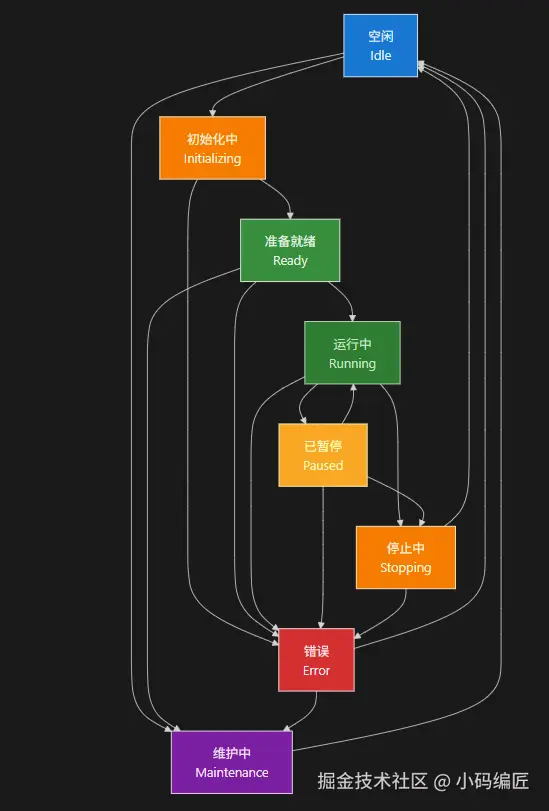

其核心思想如图所示：
代码实战
工业级状态机实现
1、定义状态与事件枚举
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
namespace AppStateMachine
{
/// <summary>
/// 设备状态枚举
/// </summary>
public enum MachineState
{
Idle, // 空闲
Initializing, // 初始化
Ready, // 准备就绪
Running, // 运行中
Paused, // 暂停
Stopping, // 停止中
Error, // 错误
Maintenance // 维护
}
/// <summary>
/// 状态转换事件枚举
/// </summary>
public enum StateEvent
{
Initialize, // 初始化
Start, // 启动
Pause, // 暂停
Resume, // 恢复
Stop, // 停止
Reset, // 重置
Error, // 错误
Maintain, // 维护
Complete // 完成
}
}
状态机核心类
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
namespace AppStateMachine
{
/// <summary>
/// 状态机核心类
/// </summary>
publicclass StateMachine
{
private MachineState _currentState;
private Dictionary<(MachineState, StateEvent), MachineState> _stateTransitions;
public MachineState CurrentState
{
get => _currentState;
privateset
{
var oldState = _currentState;
_currentState = value;
OnStateChanged?.Invoke(oldState, _currentState);
}
}
public event Action<MachineState, MachineState> OnStateChanged;
public event Action<string> OnLogMessage;
public StateMachine()
{
_currentState = MachineState.Idle;
InitializeStateTransitions();
}
/// <summary>
/// 初始化状态转换表
/// </summary>
private void InitializeStateTransitions()
{
_stateTransitions = new Dictionary<(MachineState, StateEvent), MachineState>
{
// 从空闲状态的转换
{ (MachineState.Idle, StateEvent.Initialize), MachineState.Initializing },
{ (MachineState.Idle, StateEvent.Maintain), MachineState.Maintenance },
// 从初始化状态的转换
{ (MachineState.Initializing, StateEvent.Complete), MachineState.Ready },
{ (MachineState.Initializing, StateEvent.Error), MachineState.Error },
// 从准备状态的转换
{ (MachineState.Ready, StateEvent.Start), MachineState.Running },
{ (MachineState.Ready, StateEvent.Maintain), MachineState.Maintenance },
{ (MachineState.Ready, StateEvent.Error), MachineState.Error },
// 从运行状态的转换
{ (MachineState.Running, StateEvent.Pause), MachineState.Paused },
{ (MachineState.Running, StateEvent.Stop), MachineState.Stopping },
{ (MachineState.Running, StateEvent.Error), MachineState.Error },
// 从暂停状态的转换
{ (MachineState.Paused, StateEvent.Resume), MachineState.Running },
{ (MachineState.Paused, StateEvent.Stop), MachineState.Stopping },
{ (MachineState.Paused, StateEvent.Error), MachineState.Error },
// 从停止中状态的转换
{ (MachineState.Stopping, StateEvent.Complete), MachineState.Idle },
{ (MachineState.Stopping, StateEvent.Error), MachineState.Error },
// 从错误状态的转换
{ (MachineState.Error, StateEvent.Reset), MachineState.Idle },
{ (MachineState.Error, StateEvent.Maintain), MachineState.Maintenance },
// 从维护状态的转换
{ (MachineState.Maintenance, StateEvent.Complete), MachineState.Idle }
};
}
/// <summary>
/// 触发状态转换事件
/// </summary>
public bool TriggerEvent(StateEvent stateEvent)
{
if (_stateTransitions.TryGetValue((CurrentState, stateEvent), out MachineState newState))
{
var message = $"状态转换: {GetStateDisplayName(CurrentState)} → {GetStateDisplayName(newState)} (事件: {GetEventDisplayName(stateEvent)})";
OnLogMessage?.Invoke(message);
CurrentState = newState;
returntrue;
}
else
{
var message = $"无效的状态转换: 在状态 {GetStateDisplayName(CurrentState)} 下无法处理事件 {GetEventDisplayName(stateEvent)}";
OnLogMessage?.Invoke(message);
returnfalse;
}
}
/// <summary>
/// 获取当前状态允许的事件
/// </summary>
public List<StateEvent> GetAllowedEvents()
{
var allowedEvents = new List<StateEvent>();
foreach (var transition in _stateTransitions.Keys)
{
if (transition.Item1 == CurrentState)
{
allowedEvents.Add(transition.Item2);
}
}
return allowedEvents;
}
/// <summary>
/// 获取状态显示名称
/// </summary>
public static string GetStateDisplayName(MachineState state)
{
return state switch
{
MachineState.Idle => "空闲",
MachineState.Initializing => "初始化中",
MachineState.Ready => "准备就绪",
MachineState.Running => "运行中",
MachineState.Paused => "已暂停",
MachineState.Stopping => "停止中",
MachineState.Error => "错误",
MachineState.Maintenance => "维护中",
_ => state.ToString()
};
}
/// <summary>
/// 获取事件显示名称
/// </summary>
public static string GetEventDisplayName(StateEvent stateEvent)
{
return stateEvent switch
{
StateEvent.Initialize => "初始化",
StateEvent.Start => "启动",
StateEvent.Pause => "暂停",
StateEvent.Resume => "恢复",
StateEvent.Stop => "停止",
StateEvent.Reset => "重置",
StateEvent.Error => "错误",
StateEvent.Maintain => "维护",
StateEvent.Complete => "完成",
_ => stateEvent.ToString()
};
}
}
}
2、状态转换规则设计
空闲状态(Idle)：允许操作"初始化"或"进入维护"，禁止直接启动；
初始化状态(Initializing)：异步初始化成功则进入"准备就绪"，失败则进入"错误"；
运行状态(Running)：支持"暂停""停止"或"错误处理"，确保运行逻辑可控。
3、工业界面构建效果

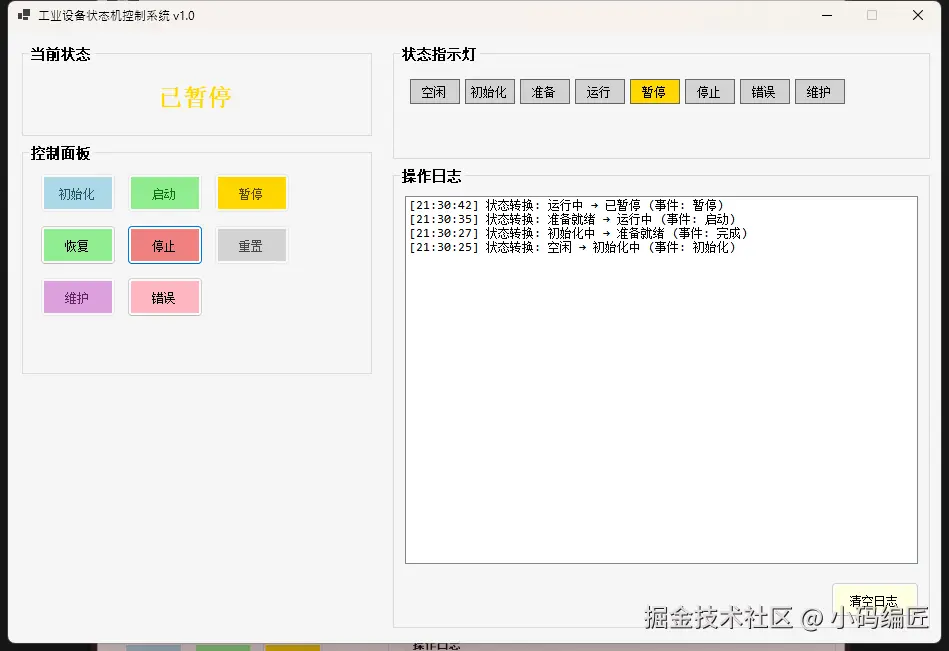

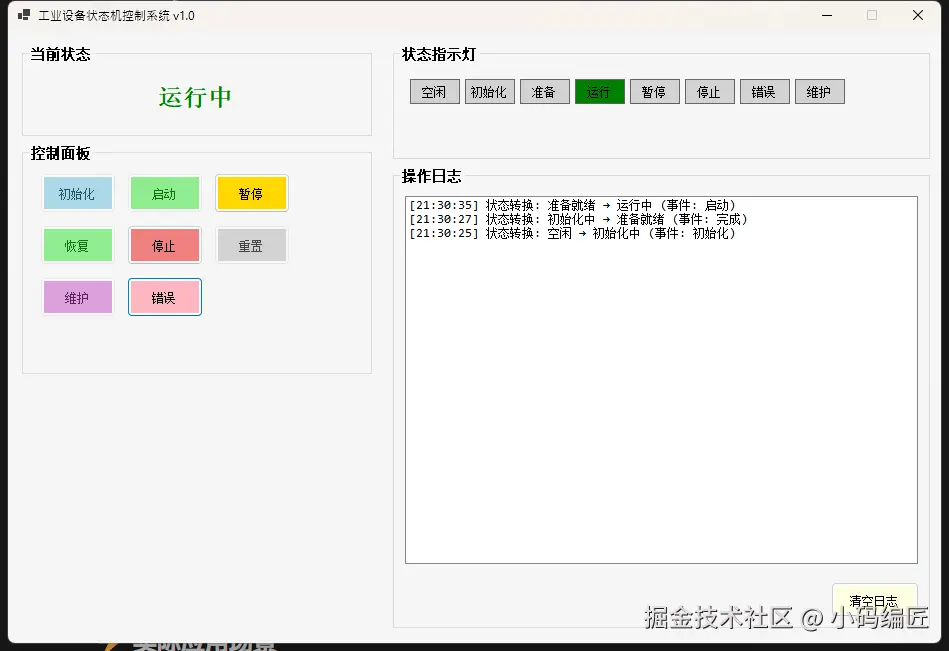

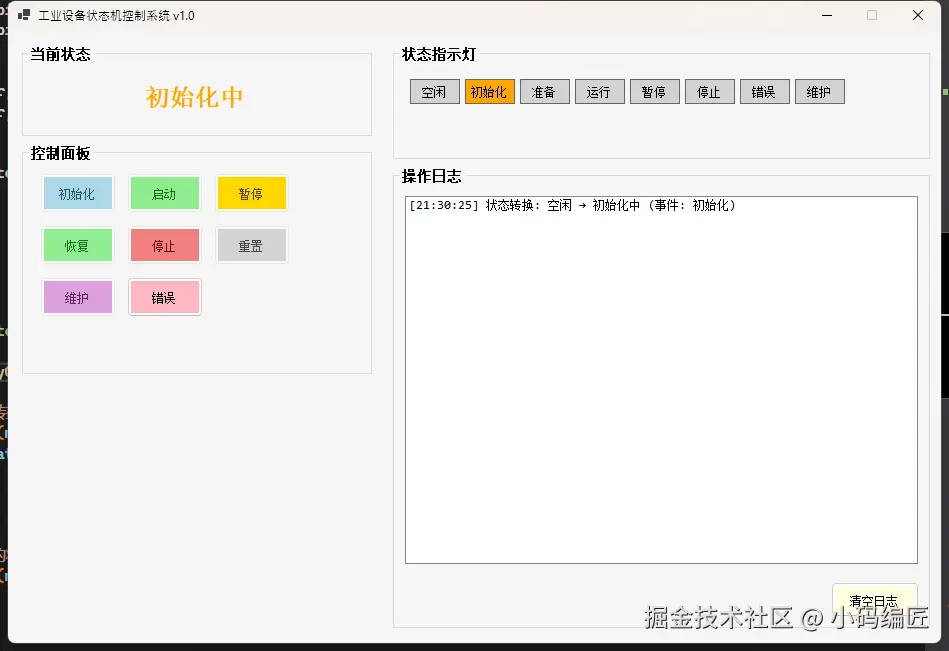

系统界面通过状态同步实现可视化反馈，界面截图如下：
实际应用场景拓展
1、工业控制系统
生产线设备"启动→预热→运行→停止→维护"
机械臂"待机→标定→工作→错误处理"
2、游戏开发
角色"站立→移动→跳跃→攻击→死亡"
游戏流程"菜单→游戏中→暂停→结束"
3、工作流系统
订单"创建→审核→生产→发货→完成"
审批"提交→初审→复审→批准→归档"流程。
常见问题与优化技巧
状态转换表设计不完整：需覆盖所有状态-事件组合，避免未定义转换；
并发访问问题：需通过锁机制或线程安全设计防止状态竞争；
日志记录缺失：应记录状态转换历史，便于问题追踪；
性能优化：采用switch表达式替代多层if-else，预编译状态转换表提升效率。
总结
状态机模式通过"结构化设计、安全控制、可视化反馈"三大核心要点，将复杂业务逻辑转化为清晰的状态转换路径。它不仅是一种编程模式，更是一种"将复杂问题分解为清晰状态与转换"的思维方式。
