GridLayoutManager：商品架的 “宽度分配小秘密”

Android童话镇
79 阅读6分钟

用 “商品架工厂” 的设定：GridLayoutManager 是给商店（RecyclerView）做网格货架的厂长，每个 Item 是要摆的 “商品”，宽度分配就是厂长给每个商品 “划地盘”—— 比如 “这个牙膏占 1 格宽，那个促销礼盒占 2 格宽”。今天咱们扒透厂长怎么算 “地盘宽度”，最后再解答 “不放间隔（Margin）会挨在一起吗” 这个关键问题～

一、宽度分配的核心逻辑：先算 “总地盘”，再切 “小格子”，最后给 “商品分格子”

厂长分配宽度的流程就像切蛋糕：先确定 “整个蛋糕有多大”（总可用宽度），再按 “要分几块”（spanCount 列数）切出小格子，最后按商品需求（spanSize 占格数）分格子 —— 每一步都有对应的 “工厂操作手册”（源码方法）。

第一步：算 “整个蛋糕的大小”—— 总可用宽度（updateMeasurements）

商店老板（RecyclerView）说 “我要做垂直货架（VERTICAL）”，厂长第一步要算 “货架真正能摆商品的宽度”—— 得先减去货架边缘的 “安全距离”（padding），因为商品不能贴在货架边框上。

对应源码里的 updateMeasurements() 方法，逻辑超简单：总宽度 - 左 Padding - 右 Padding = 可用宽度（水平布局时是总高度减上下 Padding）。举个具体例子：如果手机屏幕宽度是 360dp，货架左 Padding=16dp、右 Padding=16dp，那可用宽度就是 360 - 16 - 16 = 328dp。

private void updateMeasurements() {
    int totalSpace; // 可用宽度（垂直布局时）
    if (getOrientation() == VERTICAL) {
        // 垂直布局：宽度 = 货架总宽 - 左Padding - 右Padding
        totalSpace = getWidth() - getPaddingRight() - getPaddingLeft();
    } else {
        // 水平布局：高度 = 货架总高 - 上Padding - 下Padding（今天不聊这个）
        totalSpace = getHeight() - getPaddingBottom() - getPaddingTop();
    }
    calculateItemBorders(totalSpace); // 下一步：把可用宽度切成小格子
}

第二步：切 “小格子”—— 按列数分割宽度（calculateItemBorders）

可用宽度 328dp 算出来了，老板说 “要分 3 列”（spanCount=3），厂长要把 328dp 切成 3 个格子。但问题来了：328÷3=109.333dp，不能有小数点啊！这时候厂长会用 “余数分配法”：把多出来的 1dp 分给第一个格子，让格子宽度变成 110dp、109dp、109dp（总和还是 328dp）。

这个 “切格子” 的逻辑全在 calculateItemBorders() 方法里，最终会生成一个 “边界数组”mCachedBorders—— 比如上面的例子，数组就是 [0, 110, 219, 328]，每个数字代表 “格子的右边界”：

  • 第 1 格：从 0 到 110dp（宽 110dp）
  • 第 2 格：从 110 到 219dp（宽 109dp）
  • 第 3 格：从 219 到 328dp（宽 109dp）
static int[] calculateItemBorders(int[] cachedBorders, int spanCount, int totalSpace) {
    // 初始化边界数组：3列需要4个边界（0→1→2→3）
    if (cachedBorders == null || cachedBorders.length != spanCount + 1) {
        cachedBorders = new int[spanCount + 1];
    }
    cachedBorders[0] = 0; // 第一个边界从0开始
    int sizePerSpan = totalSpace / spanCount; // 每格基础宽度：328÷3=109
    int sizePerSpanRemainder = totalSpace % spanCount; // 余数：328%3=1
    int consumedPixels = 0; // 已用宽度
    int additionalSize = 0; // 累计余数

    for (int i = 1; i <= spanCount; i++) {
        int itemSize = sizePerSpan; // 先按基础宽度算
        additionalSize += sizePerSpanRemainder; // 累加余数：1

        // 把余数分给前n个格子（n=余数），每个多1dp
        if (additionalSize > 0 && (spanCount - additionalSize) < sizePerSpanRemainder) {
            itemSize += 1; // 第1格变成110dp
            additionalSize -= spanCount; // 余数清零（1-3=-2，后续格子不加）
        }

        consumedPixels += itemSize;
        cachedBorders[i] = consumedPixels; // 记录边界：110、219、328
    }
    return cachedBorders; // 返回最终的格子边界数组
}

第三步：给 “商品分格子”—— 按占格数算宽度（getSpaceForSpanRange）

格子切好了，接下来给商品分宽度：普通商品（比如牙膏）占 1 格，宽度就是对应格子的边界差；特殊商品（比如促销礼盒）占 2 格，宽度就是两个格子的边界差。

对应源码里的 getSpaceForSpanRange() 方法，核心逻辑是 商品宽度 = 结束边界 - 起始边界。比如：

  • 牙膏在第 1 格（startSpan=0，spanSize=1）：宽度 = 110-0=110dp
  • 礼盒在第 1-2 格（startSpan=0，spanSize=2）：宽度 = 219-0=219dp
int getSpaceForSpanRange(int startSpan, int spanSize) {
    // 处理RTL布局（从右往左摆）：边界要反向算，比如第1格变成从328→219
    if (mOrientation == VERTICAL && isLayoutRTL()) {
        return mCachedBorders[mSpanCount - startSpan]
                - mCachedBorders[mSpanCount - startSpan - spanSize];
    } else {
        // 正常LTR布局：直接用结束边界 - 起始边界
        return mCachedBorders[startSpan + spanSize] - mCachedBorders[startSpan];
    }
}

第四步：给 “商品留余地”—— 测量时扣减 Margin/Padding（measureChild）

商品的 “地盘宽度” 算出来了，但商品本身可能需要 “私人空间”（Margin）—— 比如牙膏包装怕挤，要在左右各留 4dp 间隔。这时候厂长会在 “测量商品实际尺寸” 时，把 Margin 从格子宽度里减掉。

对应源码里的 measureChild() 方法，逻辑是：商品实际内容宽度 = 格子宽度 - 左 Margin - 右 Margin - 装饰条宽度（比如分割线） 。比如牙膏格子宽 110dp，左右 Margin 各 4dp，那实际内容宽度就是 110 - 4 - 4 = 102dp（装饰条如果有的话还要再减）。

private void measureChild(View view, int otherDirParentSpecMode, boolean alreadyMeasured) {
    LayoutParams lp = (LayoutParams) view.getLayoutParams();
    Rect decorInsets = lp.mDecorInsets; // 装饰条（比如分割线）的宽度

    // 计算总“占用宽度”：Margin + 装饰条
    int horizontalInsets = decorInsets.left + decorInsets.right
                          + lp.leftMargin + lp.rightMargin;

    // 格子宽度（之前算的110dp）
    int availableSpaceInOther = getSpaceForSpanRange(lp.mSpanIndex, lp.mSpanSize);

    // 生成“测量要求”：告诉商品“你的内容最多只能占102dp宽”
    int wSpec = getChildMeasureSpec(availableSpaceInOther, otherDirParentSpecMode,
                                    horizontalInsets, lp.width, false);

    // 测量商品（按上面的要求算实际尺寸）
    measureChildWithDecorationsAndMargin(view, wSpec, hSpec, alreadyMeasured);
}

二、关键问题：不设置 Margin，商品会挨在一起吗？

答案是：会！而且会贴得严严实实！ 因为 GridLayoutManager 本身不会给商品 “自动加间隔”—— 就像货架上的商品，你不手动留空隙，它们就会紧紧靠在一起。

怎么解决？有 3 种常见办法：

  1. 给 Item 布局加 Margin：在 Item 的 XML 里加 android:layout_margin="4dp"，比如：

    <!-- Item布局示例 -->
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_margin="4dp"> <!-- 商品间留4dp间隔 -->

    <TextView
        android:id="@+id/tv_name"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="牙膏"/>
</LinearLayout>

  2. 用 ItemDecoration 加分割线：通过 recyclerView.addItemDecoration() 加分割线，比如：

    // 简单分割线（4dp间隔）
recyclerView.addItemDecoration(new RecyclerView.ItemDecoration() {
    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        outRect.set(4, 4, 4, 4); // 上下左右各留4dp间隔
    }
});

  3. 给 Item 加 Padding：如果 Item 背景是纯色，也可以给 Item 加 android:padding="4dp"，但要注意 Padding 会让内容变小，和 Margin 的效果不同（Margin 是商品外的间隔，Padding 是商品内的间隔）。

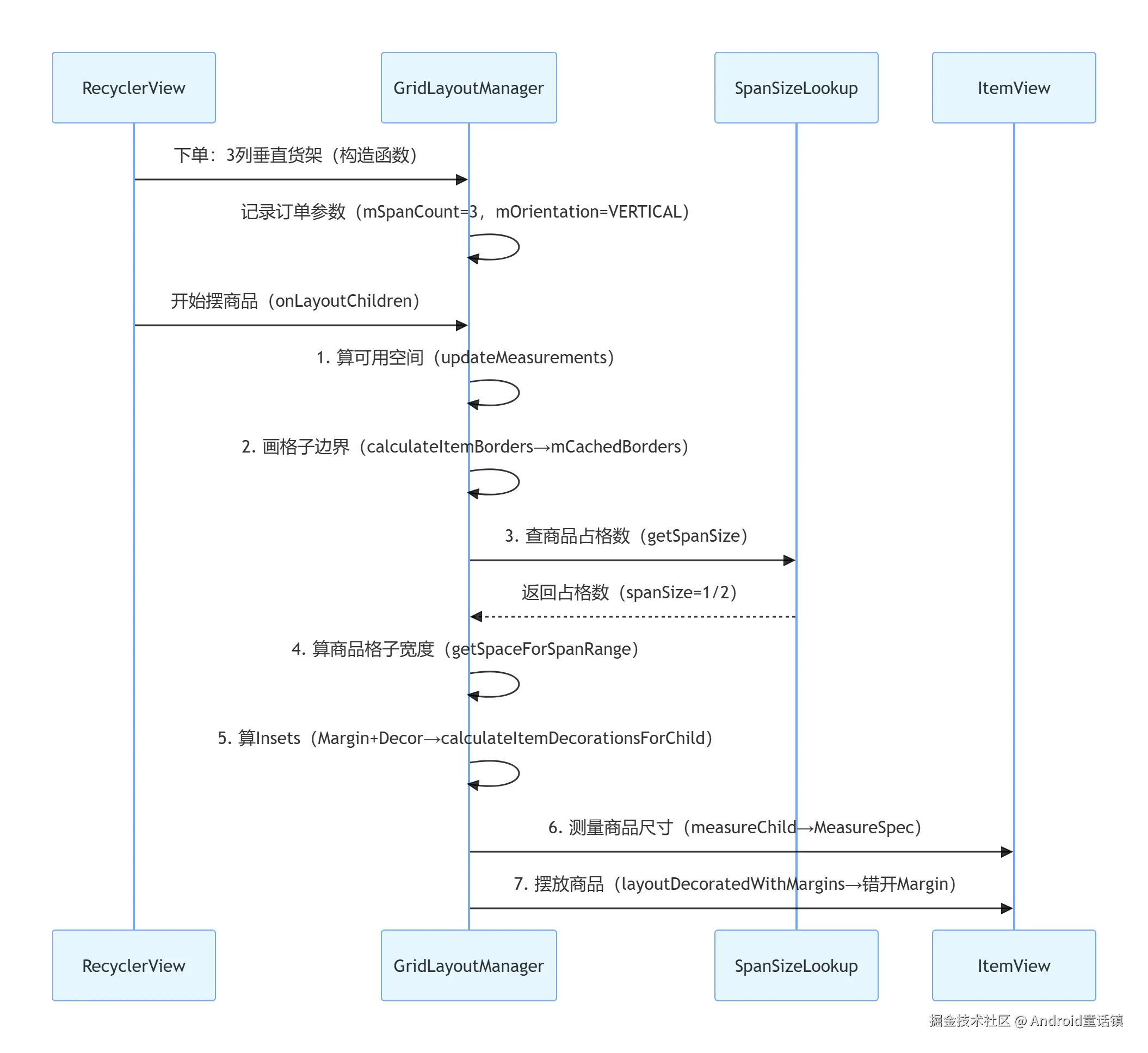

三、宽度分配的 “工厂时序图”—— 关键步骤一目了然


总结：宽度分配的 “一句话口诀”

先减 Padding 得总宽，按列切格分余数，商品占格算边界差，Margin 扣完是实宽 —— 不设 Margin 就挨一起，加 Margin / 分割线能分开！

如果还是没懂，咱们可以拿具体的数值再走一遍流程～ 比如你想做 2 列货架，屏幕宽度 480dp，左 Padding20dp，右 Padding20dp，那可用宽度是 440dp，每格 220dp，商品占 1 格的话宽 220dp，加 4dp Margin 后实际内容宽 212dp，这样摆出来就有间隔啦！
