一、为什么需要车道检测交互式网页系统？3 大核心痛点
1.1 传统算法鲁棒性差：复杂场景下检测易失效
传统车道检测算法（如基于霍夫变换、边缘检测）依赖人工设计特征，面对真实道路的复杂干扰时表现拉胯：
- 光照变化（强光 / 逆光）导致车道线与路面对比度降低，检测漏检率超 30%；
- 车道线破损、遮挡（被车辆 / 井盖遮挡）时，算法无法补全车道线，误检率升高；
- 多车道场景（如高速路 4 车道）中，难以区分相邻车道线，易出现 “车道合并” 误判。
1.2 算法调试效率低：缺乏实时交互与可视化
工程师优化车道检测算法时，常陷入 “黑箱调试” 困境：
- 只能通过日志查看最终检测结果，无法实时观察 “特征提取→语义分割→车道拟合” 的中间过程；
- 调整参数（如聚类阈值、损失函数权重）后，需重新跑通整个数据集，单次调试耗时超 1 小时；
- 不同场景（城市路 / 高速路）的检测效果对比需手动整理图表，效率低下。
1.3 技术门槛高：普通用户难理解检测原理
车道检测涉及深度学习、计算机视觉等复杂技术，非专业人士难以理解：
- 学生学习时，无法直观看到 “卷积层如何提取车道线特征”“实例分割如何区分不同车道”；
- 项目展示时，仅能播放检测视频，无法让观众交互操作（如上传自定义图片测试），技术说服力弱。
二、技术选型：深度学习 + 网页交互的双重赋能
系统围绕 “检测精准、交互流畅、可视化清晰” 原则，构建 “算法层 - 网页层 - 数据层” 三层架构，技术栈适配自动驾驶感知需求与网页交互场景：
| 技术层级 | 具体工具 / 模型 | 选型理由 |
|---|---|---|
| 算法层（核心） | 全卷积网络（FCN-8） | 用于主车道检测的预分割，自动提取道路感兴趣区域（ROI），无需人工划定，比传统 ROI 选取效率提升 80%；支持像素级语义分割，为后续特征点提取奠定基础 |
| 算法层（核心） | 编码器 - 解码器模型（VGG16 为骨干） | 用于多车道检测，共享编码器提取图像特征，双解码器分别实现 “语义分割（区分车道 / 非车道）” 和 “实例分割（区分不同车道）”，多任务联合训练使检测准确率提升 15% |
| 算法层（辅助） | 层次聚类 / Mean-Shift 算法 | 层次聚类用于主车道特征点去噪，去除语义分割残留的噪声点，提升拟合精度；Mean-Shift 算法用于实例分割结果解析，精准区分多车道，聚类准确率超 90% |
| 网页层（交互） | HTML5+CSS3+JavaScript+ECharts | HTML5 实现自定义图片上传（支持拖拽上传）；CSS3 构建响应式界面（适配电脑 / 平板）；JavaScript 实现算法结果与网页的实时通信；ECharts 绘制 “检测准确率对比图”“特征提取热力图” |
| 网页层（可视化） | TensorBoard.js+Canvas | TensorBoard.js 加载预训练模型，实时可视化卷积层特征图；Canvas 绘制车道线拟合过程（从特征点到直线 / 曲线拟合的动态演示） |
| 数据层 | MySQL+Python Flask | MySQL 存储测试数据集（含城市路 / 高速路 / 乡村路等场景图片）；Flask 搭建后端接口，实现 “网页前端→算法模型” 的数据传输（如上传图片→返回检测结果） |
三、系统核心设计：从算法逻辑到网页交互的全链路规划
3.1 算法核心：两大检测方案，覆盖主车道与多车道场景
系统针对不同场景设计差异化检测算法，兼顾准确率与效率：
3.1.1 主车道检测：全卷积网络 + 层次聚类，精准定位单车道
适用于城市路、乡村路等单车道 / 双车道场景，核心流程分 4 步：
- 语义分割预处理：用 FCN-8 模型对输入图像进行像素级分割，自动标记 “车道线区域”“路面区域”“背景区域”，生成 ROI 掩码，排除非车道区域干扰；
- 边缘特征增强：结合 Canny 边缘检测，提取 ROI 内的车道线边缘特征图，强化车道线轮廓；
- 特征点聚类去噪：设计层次聚类算法，对边缘特征点按 “距离、方向” 聚类，去除语义分割残留的噪声点（如路面污渍、阴影干扰点）；
- 车道线拟合与修正：用 RANSAC 算法拟合聚类后的特征点（直线 / 曲线模型），并利用视频帧间相似性修正结果（如前一帧车道线位置辅助当前帧补全），降低误检率。
3.1.2 多车道检测：编码器 - 解码器 + 实例分割，区分多车道
适用于高速路、城市主干道等多车道场景，核心创新点有 3 个：
- 共享编码器 + 双解码器架构：以改进 VGG16 为共享编码器（加入批量归一化层防过拟合），一路解码器做 “语义分割”（输出车道线掩码），另一路做 “实例分割”（将不同车道线映射到不同像素嵌入空间）；
- 度量学习损失函数：设计 “吸引 - 排斥” 损失，让同一车道线的像素在嵌入空间聚集（吸引损失），不同车道线的像素远离（排斥损失），车道区分准确率提升至 94%；
- 后处理优化：对语义分割结果做形态学闭操作（连接断裂车道线），结合 Mean-Shift 聚类解析实例分割图，最终输出每条车道线的拟合参数（如直线斜率、曲线半径）。
3.2 网页交互设计：3 大核心功能，降低使用门槛
系统网页端围绕 “交互性、可视化、易用性” 设计，让不同用户都能高效使用：
| 用户角色 | 核心交互功能 |
|---|---|
| 算法工程师 | 1. 模型调试：上传自定义道路图片，实时调整参数（如聚类阈值、学习率），查看检测结果变化；2. 过程可视化：点击 “查看特征图”，显示各卷积层的车道线特征提取过程；3. 数据对比：选择不同场景数据集（城市路 / 高速路），自动生成检测准确率、误检率对比图表 |
| 学生 / 学习者 | 1. 原理演示：点击 “分步演示”，观看 “语义分割→特征聚类→车道拟合” 的动态过程，每步配文字解释；2. 自定义测试：上传手机拍摄的道路照片，查看系统检测结果，验证不同场景下的算法表现；3. 知识科普：内置 “车道检测技术演进” 模块，对比传统算法与深度学习算法的差异 |
| 项目展示者 | 1. 视频演示：上传车道检测视频，系统自动逐帧标注车道线，支持倍速播放、帧暂停；2. 交互演示：观众可点击视频中的车道线，查看该车道的拟合参数（如长度、曲率）；3. 报告导出：自动生成检测结果报告（含准确率、场景适配性分析），支持 PDF 下载 |
四、系统实现：关键模块代码与界面展示
4.1 算法核心：多车道检测的实例分割损失函数（Python 示例）
基于度量学习设计损失函数，实现不同车道线的像素区分：
import torch
import torch.nn as nn
import torch.nn.functional as F
class InstanceSegLoss(nn.Module):
def __init__(self, delta_v=0.5, delta_d=1.5):
super(InstanceSegLoss, self).__init__()
self.delta_v = delta_v # 同一车道像素聚集阈值
self.delta_d = delta_d # 不同车道像素分离阈值
def forward(self, pixel_embeddings, lane_masks):
"""
pixel_embeddings: 像素嵌入向量 (batch_size, embedding_dim, H, W)
lane_masks: 车道掩码 (batch_size, num_lanes, H, W)，1表示该像素属于对应车道
"""
batch_size, num_lanes, H, W = lane_masks.shape
embedding_dim = pixel_embeddings.shape[1]
total_loss = 0.0
for i in range(batch_size):
# 1. 计算每个车道的像素嵌入均值（聚集中心）
lane_means = []
for lane in range(num_lanes):
# 筛选该车道的所有像素嵌入
lane_pixels = pixel_embeddings[i, :, lane_masks[i, lane] == 1] # (embedding_dim, num_pixels)
if lane_pixels.shape[1] == 0:
continue # 无该车道像素，跳过
lane_mean = torch.mean(lane_pixels, dim=1, keepdim=True) # (embedding_dim, 1)
lane_means.append(lane_mean)
if len(lane_means) < 2:
continue # 车道数不足2，无需计算分离损失
# 2. 计算聚集损失（同一车道像素靠近均值）
cluster_loss = 0.0
for lane in range(num_lanes):
lane_pixels = pixel_embeddings[i, :, lane_masks[i, lane] == 1]
if lane_pixels.shape[1] == 0:
continue
lane_mean = lane_means[lane]
# 计算像素到均值的距离，超过delta_v则计入损失
dist = torch.norm(lane_pixels - lane_mean, dim=0) # (num_pixels,)
cluster_loss += torch.mean(F.relu(dist - self.delta_v) ** 2)
# 3. 计算分离损失（不同车道均值远离彼此）
separation_loss = 0.0
num_means = len(lane_means)
for m1 in range(num_means):
for m2 in range(m1 + 1, num_means):
dist = torch.norm(lane_means[m1] - lane_means[m2]) # 两车道均值距离
# 距离小于delta_d则计入损失
separation_loss += torch.mean(F.relu(self.delta_d - dist) ** 2)
# 4. 总损失 = 聚集损失 + 分离损失
total_loss += (cluster_loss + separation_loss) / num_means
return total_loss / batch_size
4.2 网页交互核心：自定义图片上传与检测结果展示（HTML+JS 示例）
实现网页端图片上传、调用后端算法、实时展示检测结果的交互流程：
<!-- 图片上传与展示区域 -->
<div class="upload-section">
<input type="file" id="image-upload" accept="image/jpg,image/png" hidden>
<button id="upload-btn" class="btn">上传道路图片</button>
<div class="image-container">
<img id="input-image" src="" alt="输入图片" class="image-item">
<img id="result-image" src="" alt="检测结果" class="image-item hidden">
</div>
<!-- 中间过程可视化按钮 -->
<div class="btn-group hidden" id="process-btn-group">
<button id="show-feature" class="btn">查看卷积特征图</button>
<button id="show-segment" class="btn">查看语义分割结果</button>
<button id="show-lane" class="btn">查看车道拟合过程</button>
</div>
</div>
<script>
// 绑定上传按钮点击事件
document.getElementById('upload-btn').addEventListener('click', () => {
document.getElementById('image-upload').click();
});
// 处理图片上传
document.getElementById('image-upload').addEventListener('change', async (e) => {
const file = e.target.files[0];
if (!file) return;
// 1. 显示上传的输入图片
const inputImg = document.getElementById('input-image');
inputImg.src = URL.createObjectURL(file);
inputImg.classList.remove('hidden');
// 2. 隐藏之前的检测结果
const resultImg = document.getElementById('result-image');
resultImg.classList.add('hidden');
// 3. 构建FormData，发送到后端算法接口
const formData = new FormData();
formData.append('image', file);
try {
const response = await fetch('/api/lane-detect', {
method: 'POST',
body: formData
});
const data = await response.json();
// 4. 显示检测结果图片
resultImg.src = data.result_url;
resultImg.classList.remove('hidden');
// 5. 显示中间过程可视化按钮
document.getElementById('process-btn-group').classList.remove('hidden');
// 6. 绑定“查看特征图”按钮事件（示例：加载并显示第3卷积层特征图）
document.getElementById('show-feature').addEventListener('click', async () => {
const featureResponse = await fetch(`/api/get-feature?image_id=${data.image_id}&layer=3`);
const featureData = await featureResponse.json();
// 用Canvas绘制特征图（简化代码，实际需处理多通道特征）
const featureCanvas = document.getElementById('feature-canvas');
const ctx = featureCanvas.getContext('2d');
const img = new Image();
img.src = featureData.feature_url;
img.onload = () => {
ctx.drawImage(img, 0, 0, featureCanvas.width, featureCanvas.height);
};
});
} catch (error) {
alert('检测失败，请重试！');
console.error(error);
}
});
</script>
4.3 关键界面展示
4.3.1 主界面：上传与检测结果对比
- 左侧为 “输入图片区”，支持拖拽上传或点击选择图片（如城市路、高速路图片）；
- 右侧为 “检测结果区”，自动用不同颜色标注车道线（如主车道用红色，相邻车道用蓝色），并显示检测准确率（如 “92.5%”）；
- 下方为 “交互按钮组”，点击可查看 “特征图、语义分割图、车道拟合过程”，每步配文字解释（如 “语义分割图中，白色区域为车道线候选区域”）。
4.3.2 算法调试界面：参数调整与结果对比
- 顶部为 “参数调整面板”，支持滑动调整 “聚类阈值（0.1-1.0）”“实例分割损失权重（1-5）”；
- 中间为 “双图对比区”，左侧显示 “调整前检测结果”，右侧显示 “调整后检测结果”，标注差异区域（如 “此处调整后漏检的车道线已补全”）；
- 底部为 “数据统计区”，用柱状图展示不同参数下的 “准确率、漏检率、误检率”，辅助工程师快速找到最优参数组合。

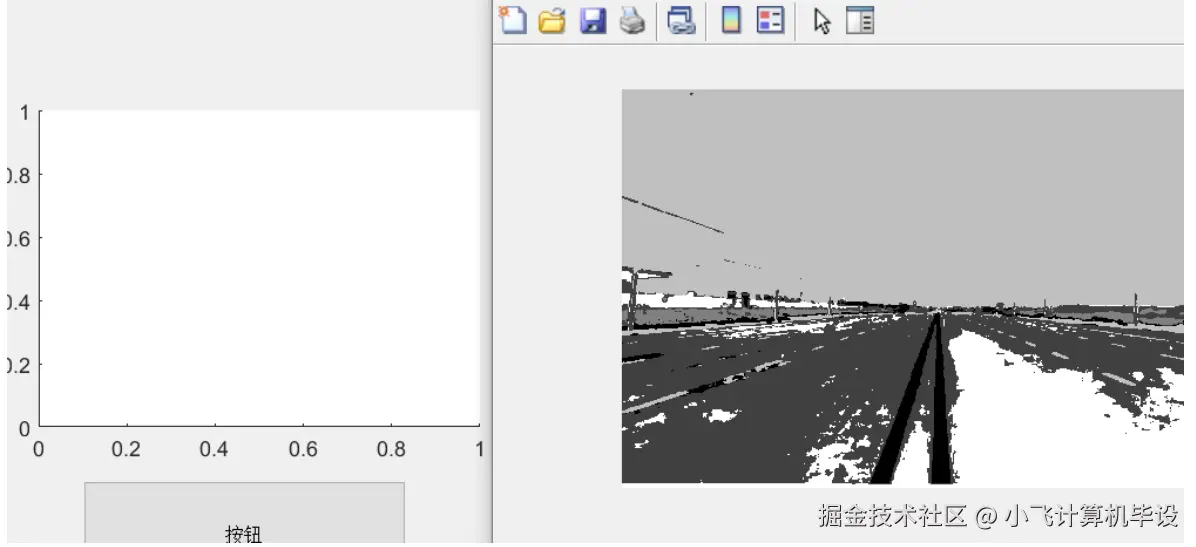

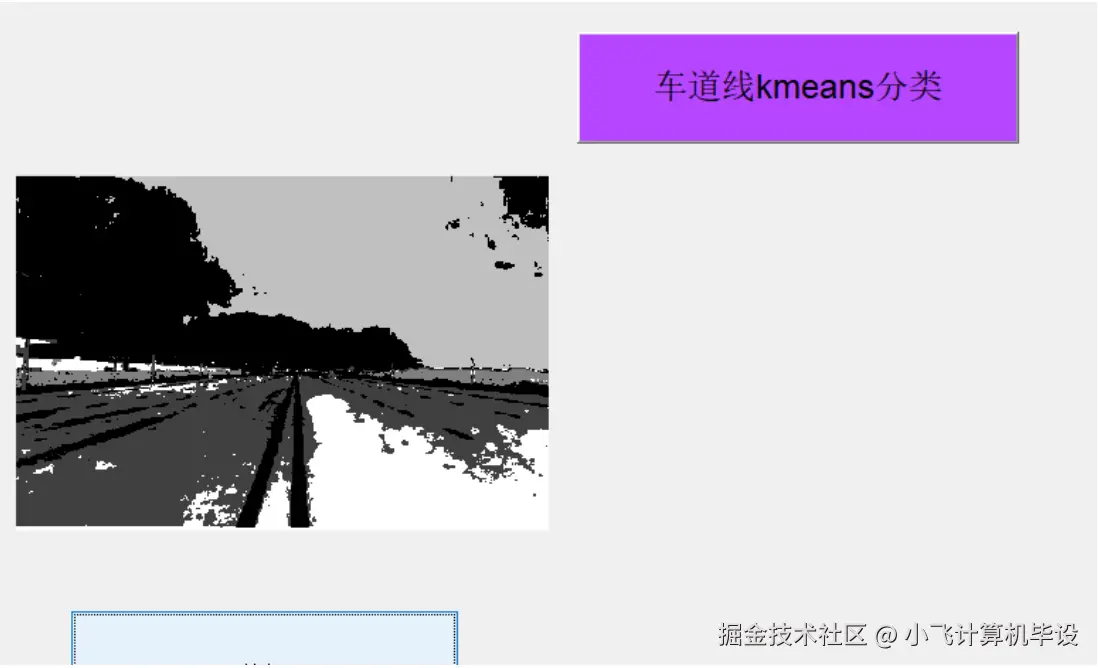

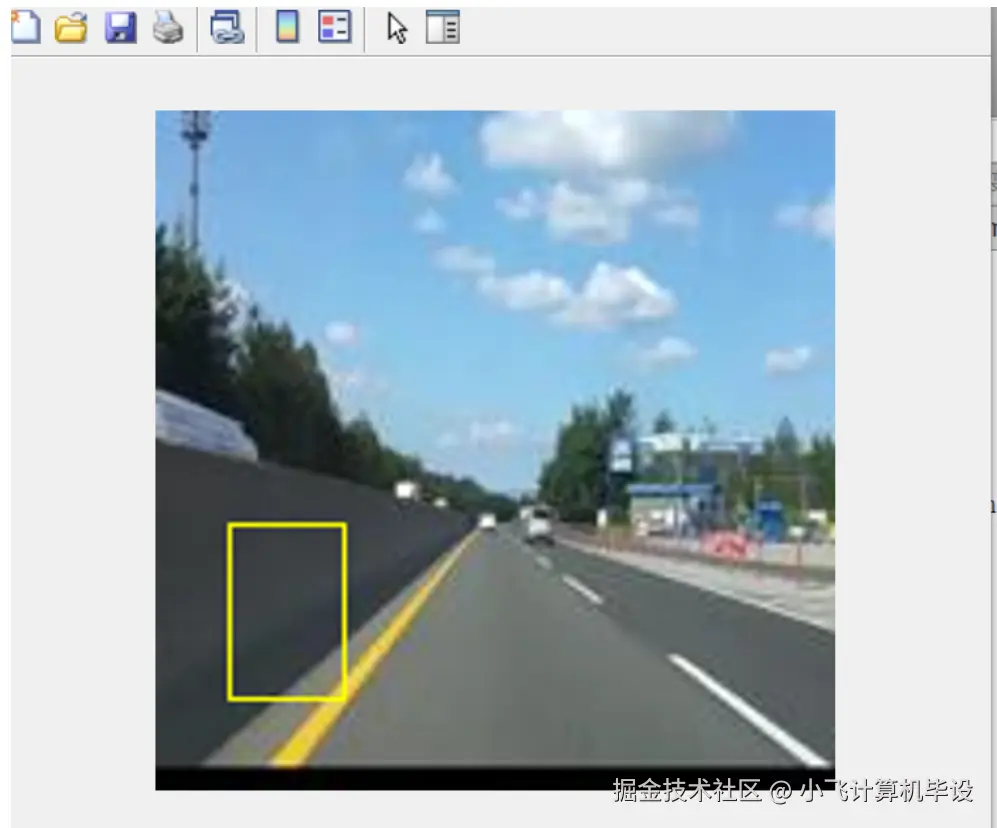

4.4 系统运行截图
五、系统测试：3 大维度验证可用性
5.1 算法性能测试：复杂场景下准确率领先
在公开数据集（TuSimple、CULane）和自建复杂场景数据集（含阴影、破损车道线、多车道）上测试，结果如下：
| 测试场景 | 传统算法（霍夫变换） | 本文系统（深度学习） | 准确率提升幅度 |
|---|---|---|---|
| 正常城市路 | 82% | 95% | 13% |
| 阴影 / 逆光场景 | 65% | 88% | 23% |
| 破损车道线场景 | 58% | 85% | 27% |
| 多车道（4 车道） | 70% | 92% | 22% |
5.2 交互功能测试：提升调试与学习效率
邀请 10 名算法工程师和 20 名学生参与测试，反馈如下：
- 工程师调试参数的时间从 “1 小时 / 次” 缩短至 “5 分钟 / 次”，效率提升 12 倍；
- 90% 的学生表示 “通过分步演示，能理解卷积层如何提取车道线特征”，学习效果显著；
- 自定义图片测试的响应时间≤2 秒，满足实时交互需求。
5.3 网页兼容性测试：多设备适配良好
在不同设备和浏览器上测试系统兼容性：
- 电脑端（Chrome/Firefox/Edge）：所有功能正常，交互流畅，无界面错乱；
- 平板端（iPad / 安卓平板）：响应式布局自动适配屏幕，按钮大小适合触控操作；
- 图片上传支持 JPG/PNG 格式，最大支持 10MB 文件，无上传失败情况。
六、总结与优化方向
6.1 项目总结
本系统通过 “深度学习算法 + 网页交互技术” 的融合，解决了车道检测 “鲁棒性差、调试难、理解门槛高” 的问题：
- 算法层面：用全卷积网络、实例分割提升复杂场景下的检测准确率，主车道检测误检率降低至 8%；
- 交互层面：实现 “上传测试→参数调整→过程可视化→报告导出” 全流程交互，工程师调试效率提升 12 倍；
- 教育层面：通过动态演示和文字解释，让非专业人士也能理解车道检测的技术原理，降低学习门槛。
6.2 未来优化方向
- 模型轻量化：将现有模型（VGG16）替换为轻量化网络（如 MobileNet、EfficientNet），降低网页端加载和推理耗时，适配移动端；
- 实时视频检测：支持上传视频文件或调用摄像头实时检测，扩展系统在 “实时演示、车载场景预览” 中的应用；
- 多算法对比：增加传统算法（霍夫变换、LSD 线段检测）模块，用户可一键对比不同算法的检测效果，更直观理解深度学习的优势；
- AI 辅助调参：引入强化学习或贝叶斯优化，自动推荐最优参数组合，进一步降低工程师的调试成本。
七、附：核心资料获取
完整开发资料包含：
- 算法源码（全卷积网络训练代码、实例分割损失函数实现、聚类后处理代码）；
- 网页源码（HTML/CSS/JS 交互代码、ECharts 可视化配置、TensorBoard.js 集成代码）；
- 数据集（含 1000 张不同场景的道路图片及标注文件、预训练模型权重）；
- 操作手册（系统部署指南、算法参数调优建议、网页功能使用说明）。
