一、概述
随着地理信息时代的发展，DWG图纸转GeoJSON的需求日益增长。然而市面多数方案需依赖GDAL工具链并配置环境变量，Windows系统还需额外配置ODA SDK驱动以解析DWG文件。部分方案甚至要求编写Python代码，操作过程复杂，对技术门槛较低的用户而言难度倍增。GISBox针对此需求推出DWG转GeoJSON功能，直接拖拽文件即可完成转换，无需配置环境，无需编写代码，省时增效，轻松上手。
二、如何获取DWG文件格式？
作为AutoCAD的原生文件格式，DWG可完整保存设计图纸的全部信息，涵盖复杂三维模型、自定义对象、图层配置及标注样式等内容。当在不同版本的AutoCAD软件间进行文件交换时，数据的完整性与准确性均能得到有效保障。因此我们一般使用AutoCAD创建新图纸后，通过 “文件→另存为” 选择.dwg格式来获取DWG文件格式。
三、DWG图纸转矢量GeoJSON后的好处
1、开放格式支持： GeoJSON作为基于文本的开放标准，可直接被Leaflet、Cesium等Web地图引擎解析。
2、轻量化传输： 转换后数据体积减少，尤其适合移动端和低带宽环境下的地图加载。
3、坐标系标准化： 转换过程可强制统一为WGS84或CGCS2000坐标系，解决DWG常见的局部坐标系与GIS系统不匹配问题。
4、数字孪生应用： 建筑信息模型（BIM）通过DWG转GeoJSON实现与城市级GIS数据叠加，支持从微观构件到宏观路网的统一管理。
四、具体转换步骤

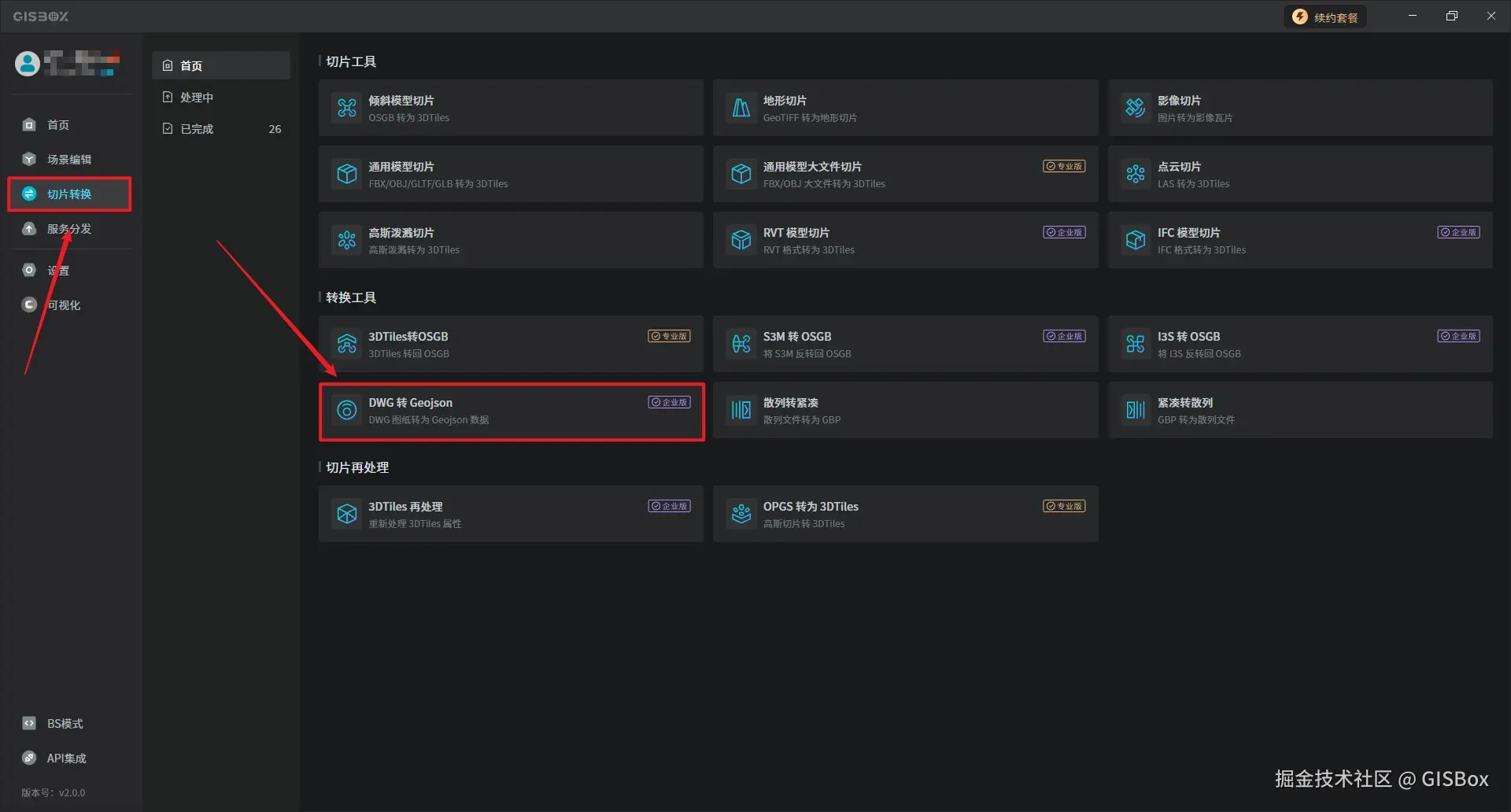

1、首先打开GISBox软件，点击 “切片转换” 在转换工具中选择 “DWG转Geojson” ，进行新建任务转换。

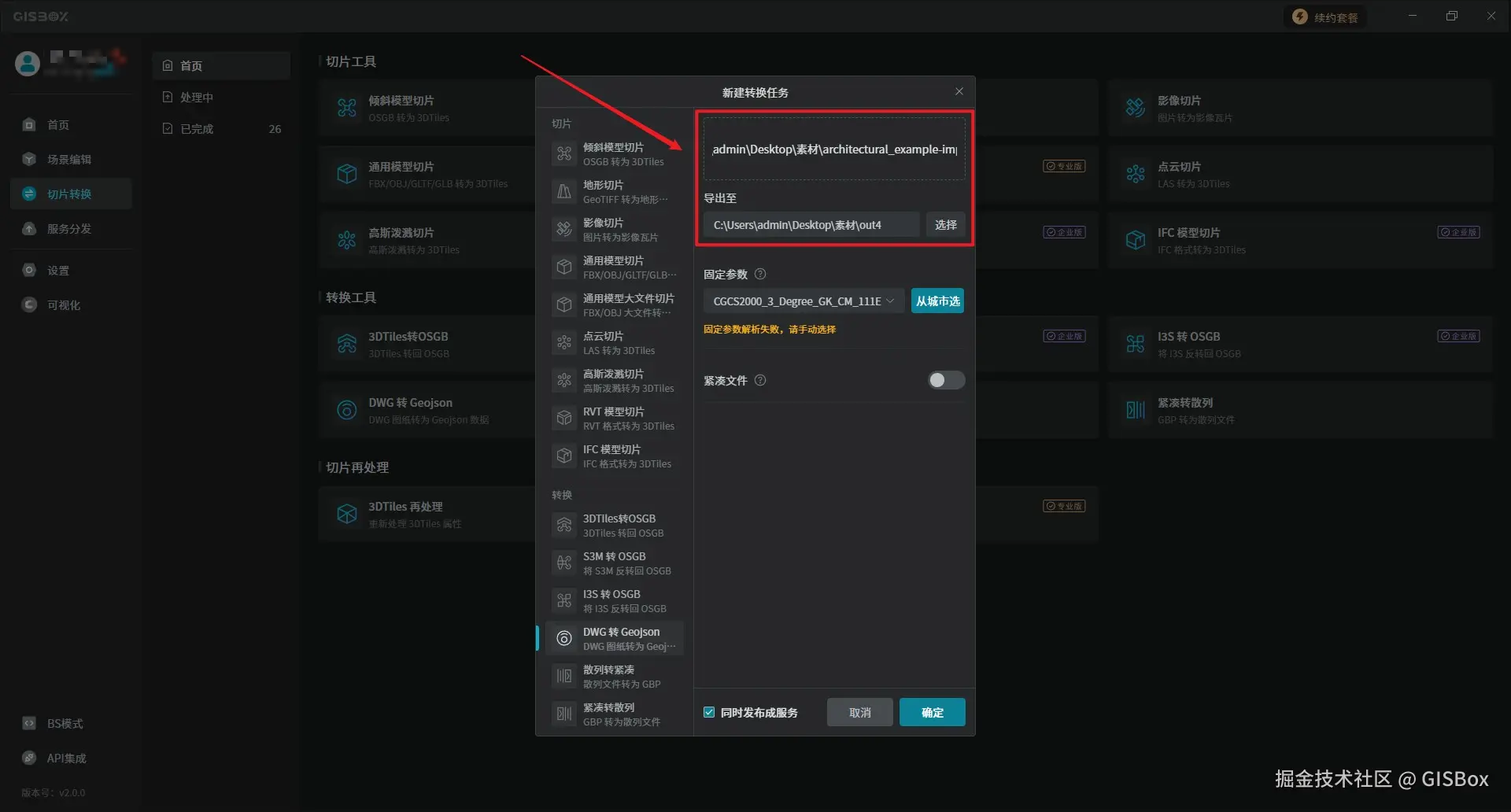

2、点击 “添加文件” 将本地的DWG文件添加进去，点击 “选择” 按钮，选择文件导出的路径，也可以直接输入导出路径。

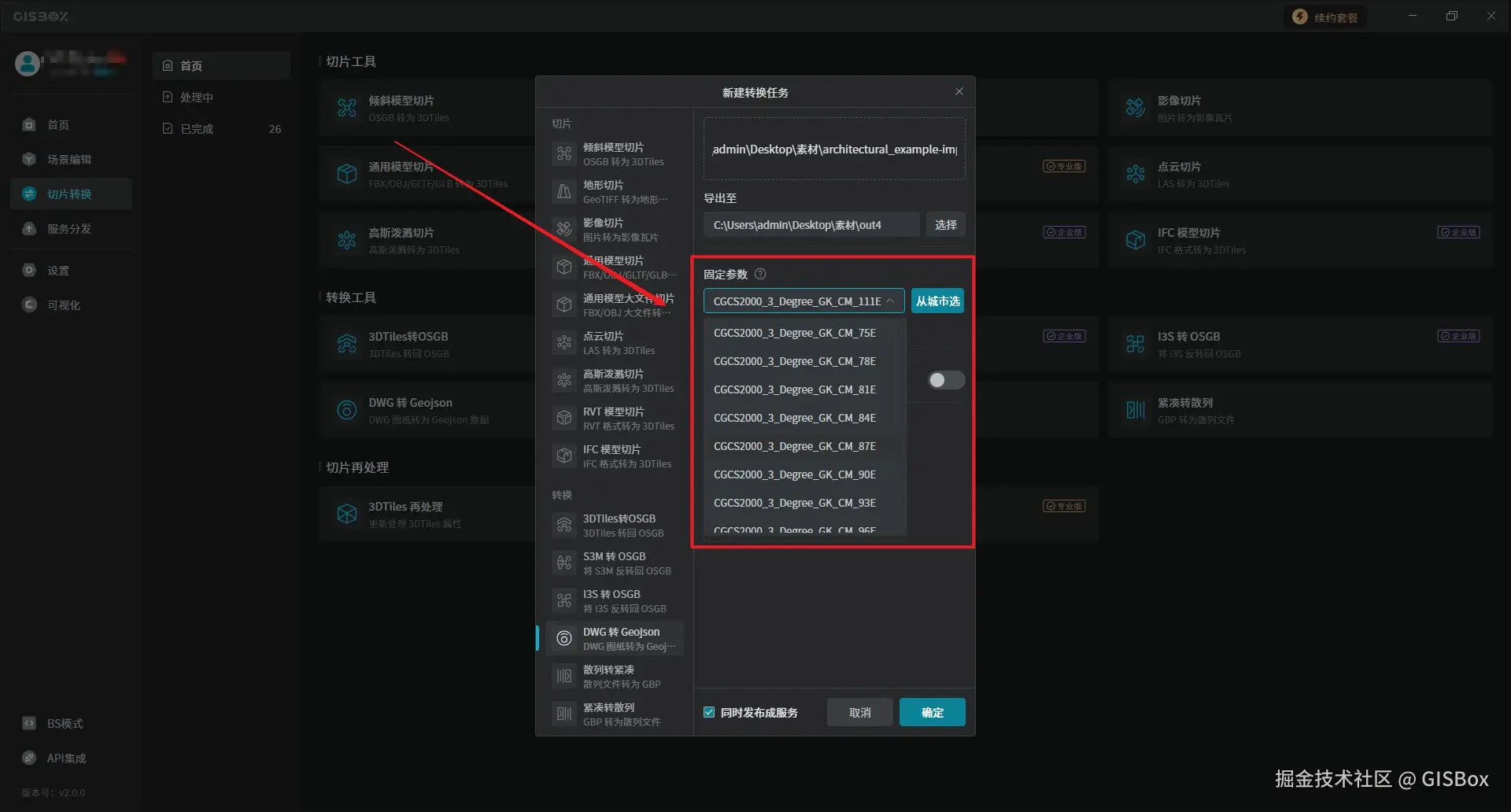

3、其中 “固定参数” 是为了确定中央经线，定位DWG投影坐标的。一般文件导入进去，会自动获取固定参数，如果解析失败，我们可以根据文件原本的参数进行手动选择。

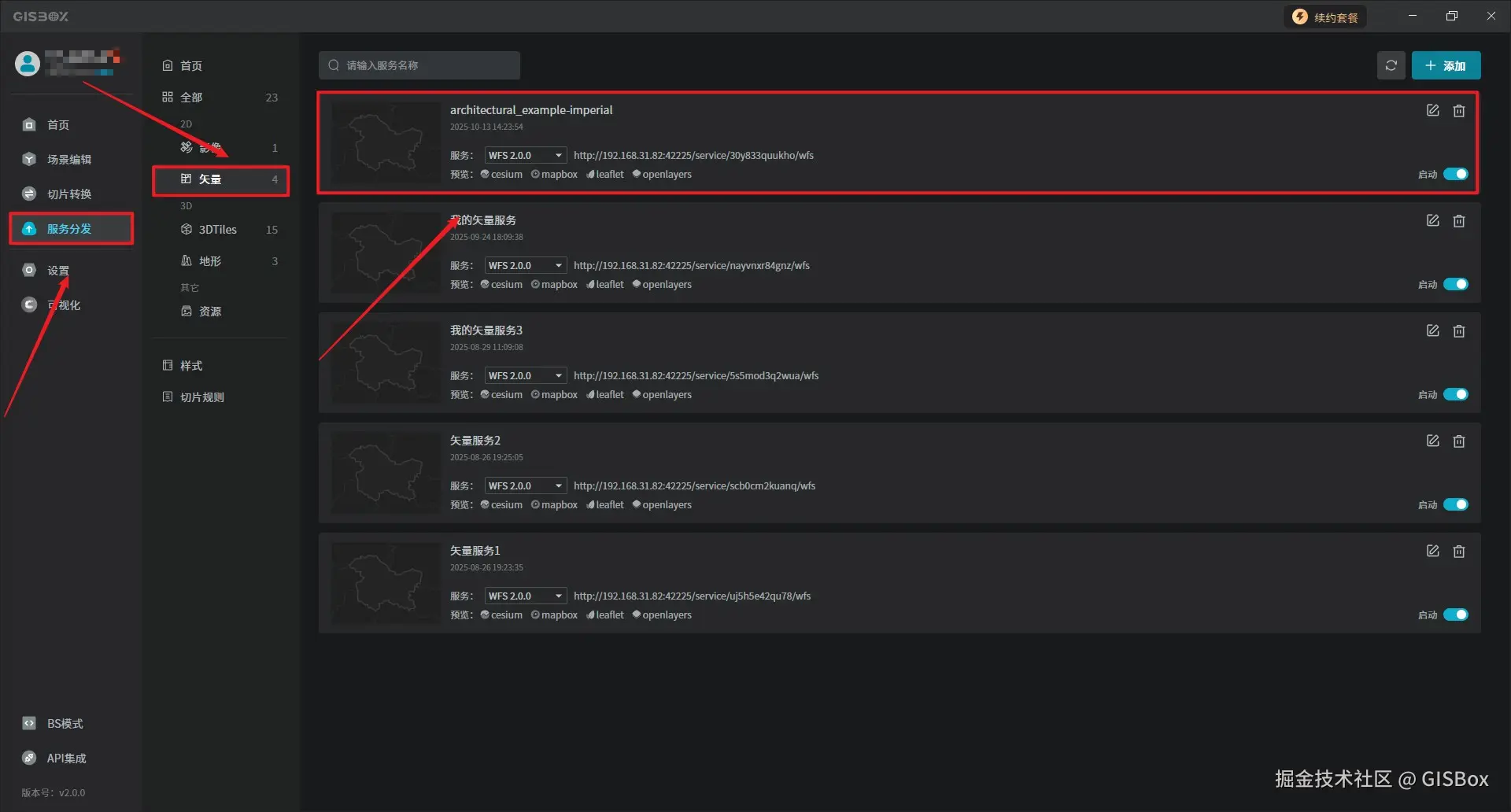

4、勾选 “同时发布成服务” ，转换完成后会在 “服务分发” 的 “矢量” 中自动添加对应的服务。

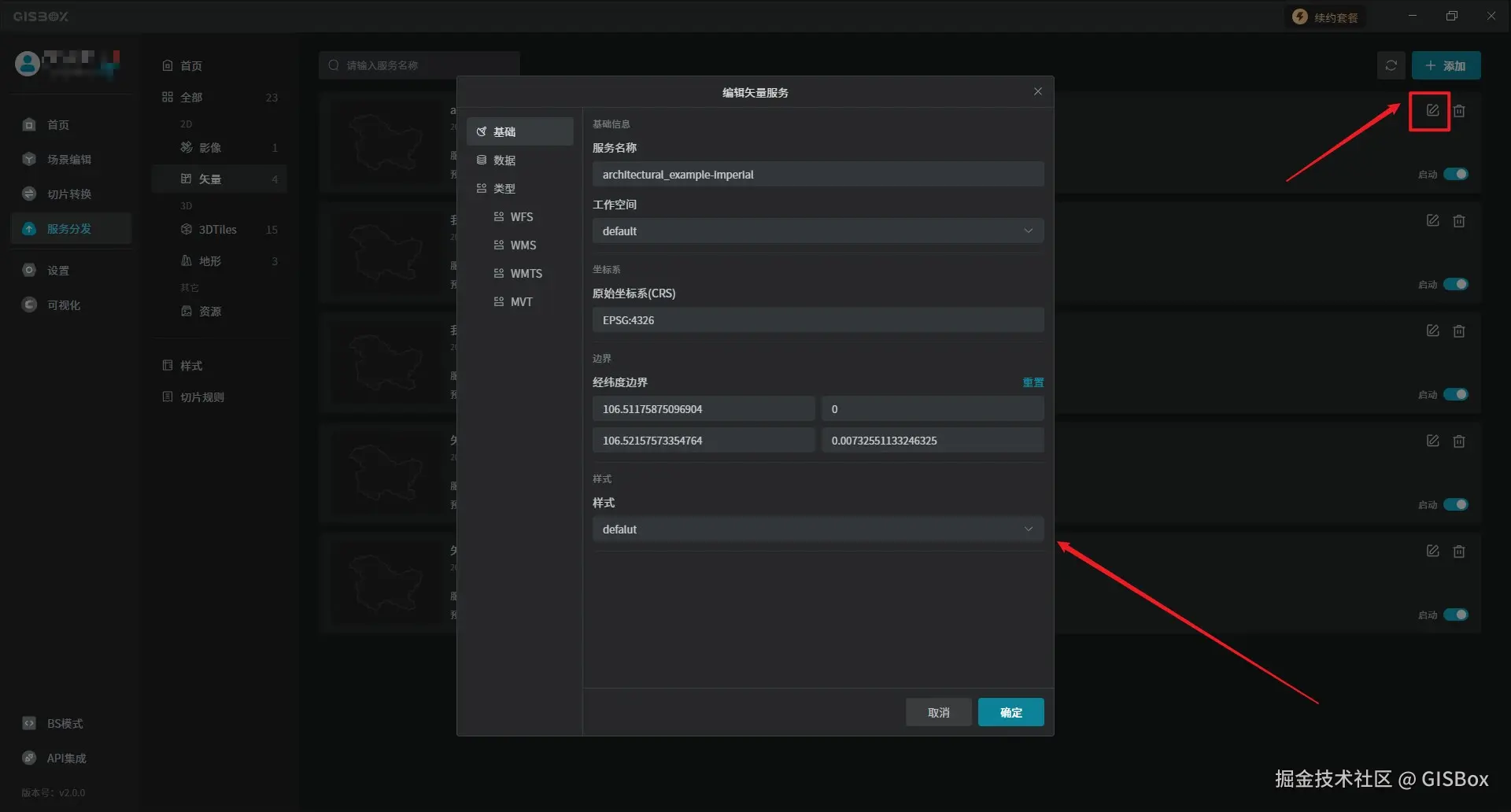

5、点击服务又上角的 “编辑” 图标，即可编辑矢量服务，如：基础信息、数据路径以及发布的协议类型。

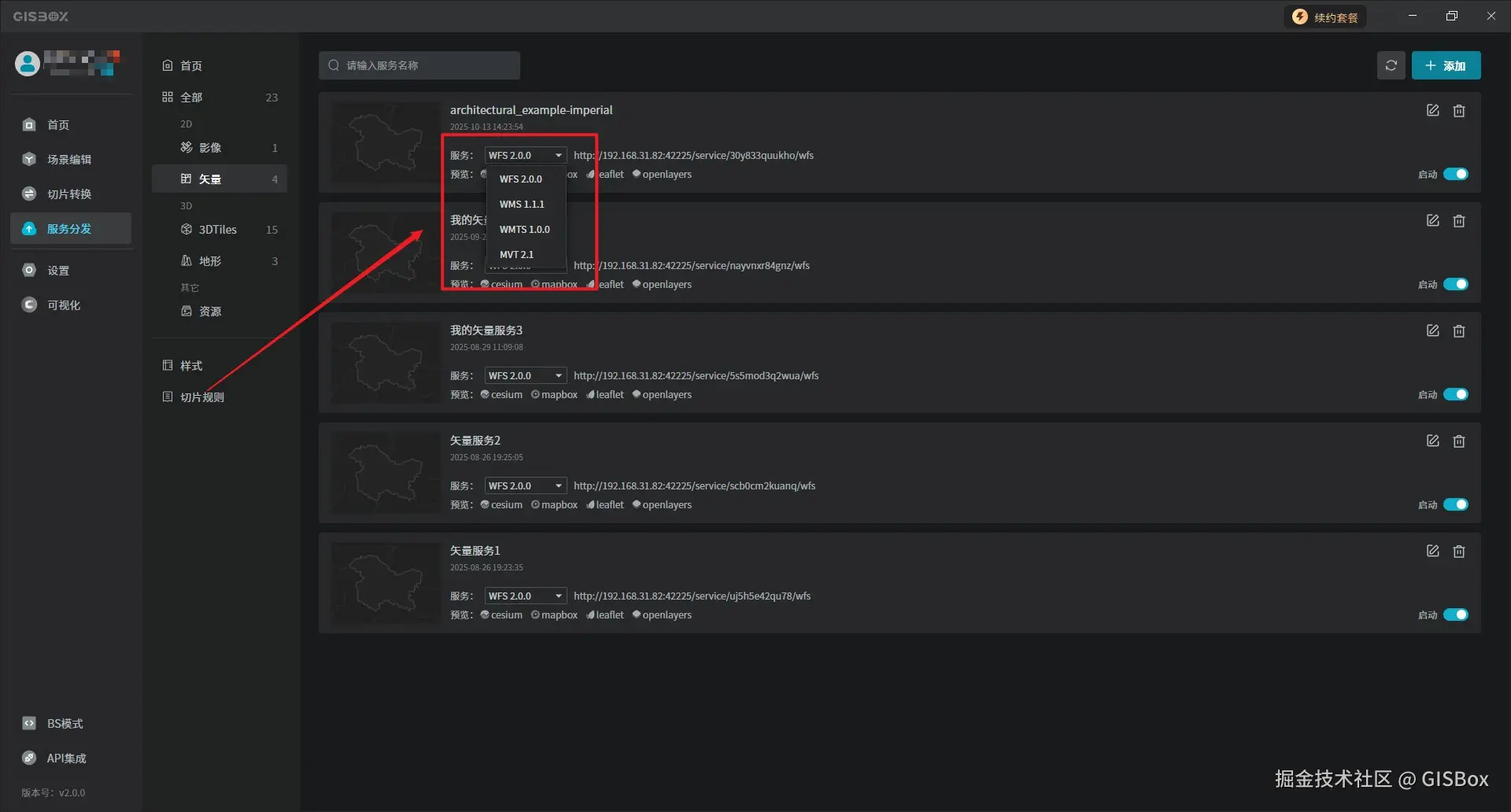

6、点击服务的下拉框，可以选择不同类型的协议进行发布（WFS/WMS/WMTS/MVT）。

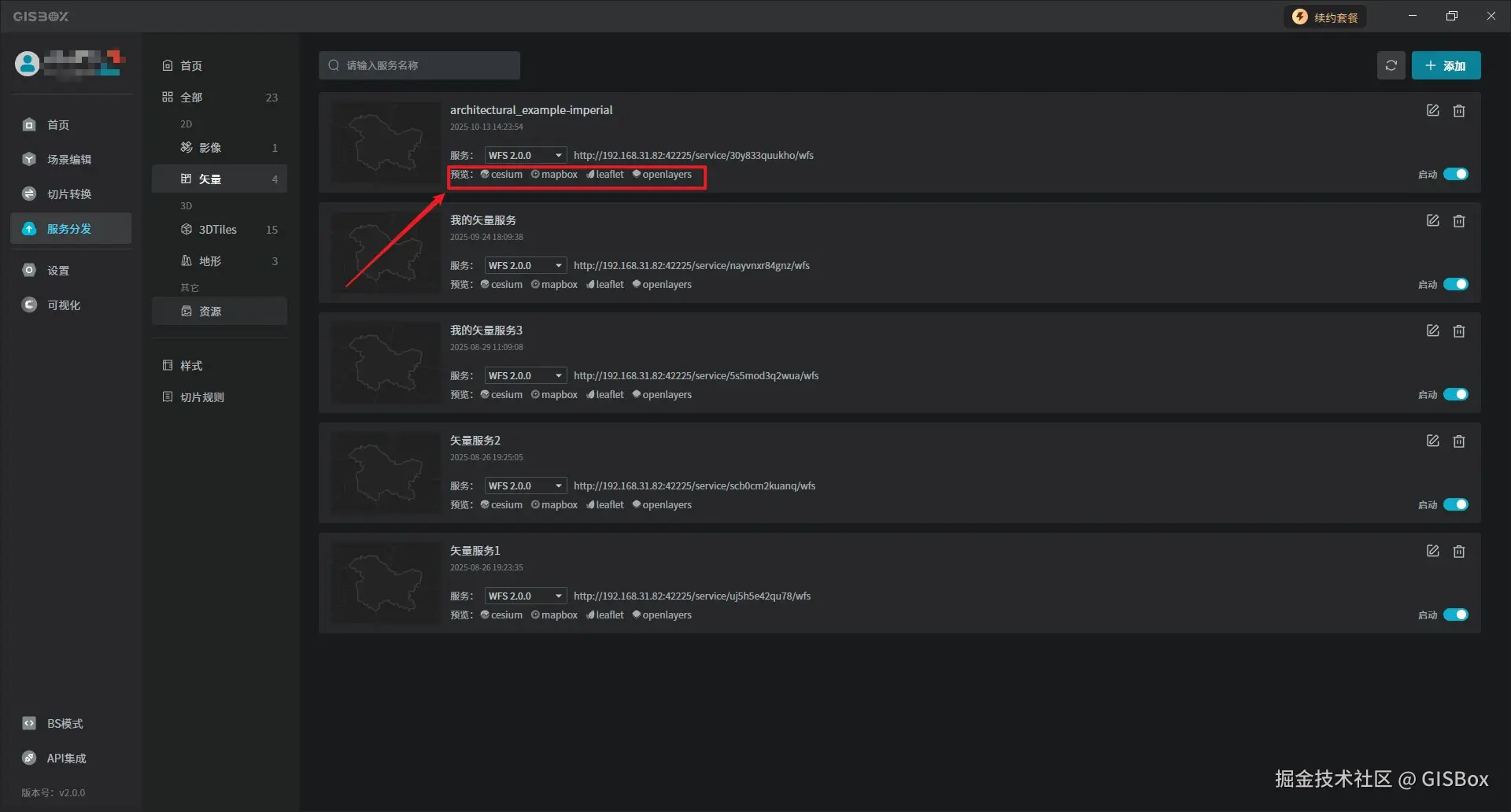

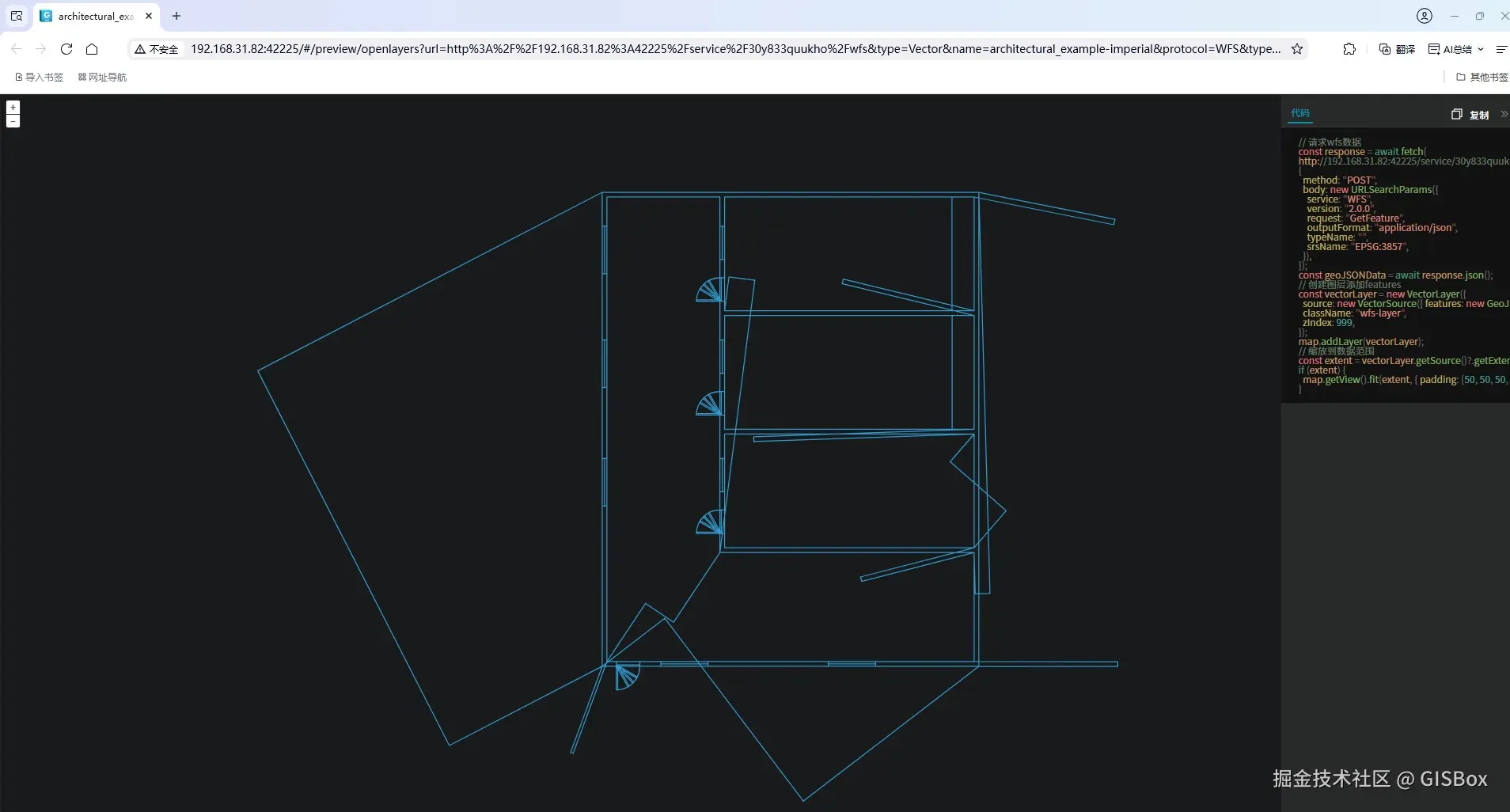

7、矢量服务中提供了四个 “预览框架” （cesium/mapbox/leaflet/openlayers），点击直接可以在浏览器中查看其渲染效果。生成的服务地址也可以直接运用到数字孪生平台中。
五、总结
综上所述，GISBox的DWG转GeoJSON功能通过简化操作流程、优化数据处理链路，成功解决了传统转换方案中环境配置复杂、技术门槛高的痛点。其拖拽式操作、自动化参数配置及一体化服务发布能力，不仅大幅降低了地理信息数据转换的技术门槛，更通过坐标系标准化、轻量化传输等特性，为数字孪生、Web地图可视化等场景提供了高效支撑。对于需要快速实现CAD数据与GIS系统对接的用户而言，GISBox无疑是提升工作效率、释放数据价值的理想工具。
