十一黄金周第三天，G15 高速某服务区突发险情：一辆续航 600km 的纯电动 SUV 在快充后突发电池热失控，底盘持续冒出高温白烟，现场人员立即启动应急预案。令人意外的是，车辆仅出现局部燃烧，未发生剧烈爆炸 —— 而支撑这一关键动作的，是其背后一套精度达微米级的防爆片成型模具。
防爆片性能：依赖模具微米级精度控制

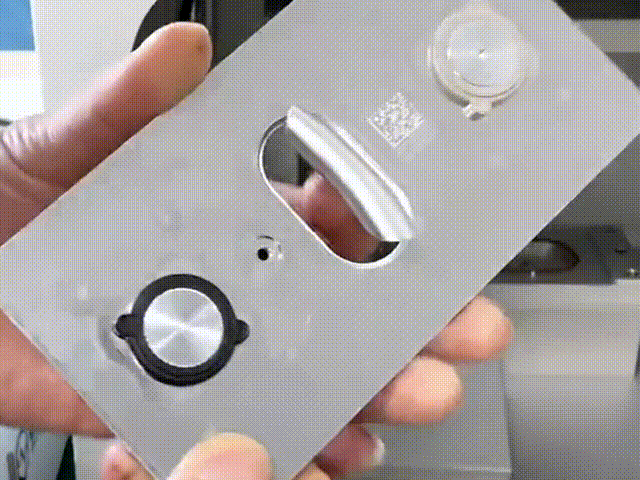

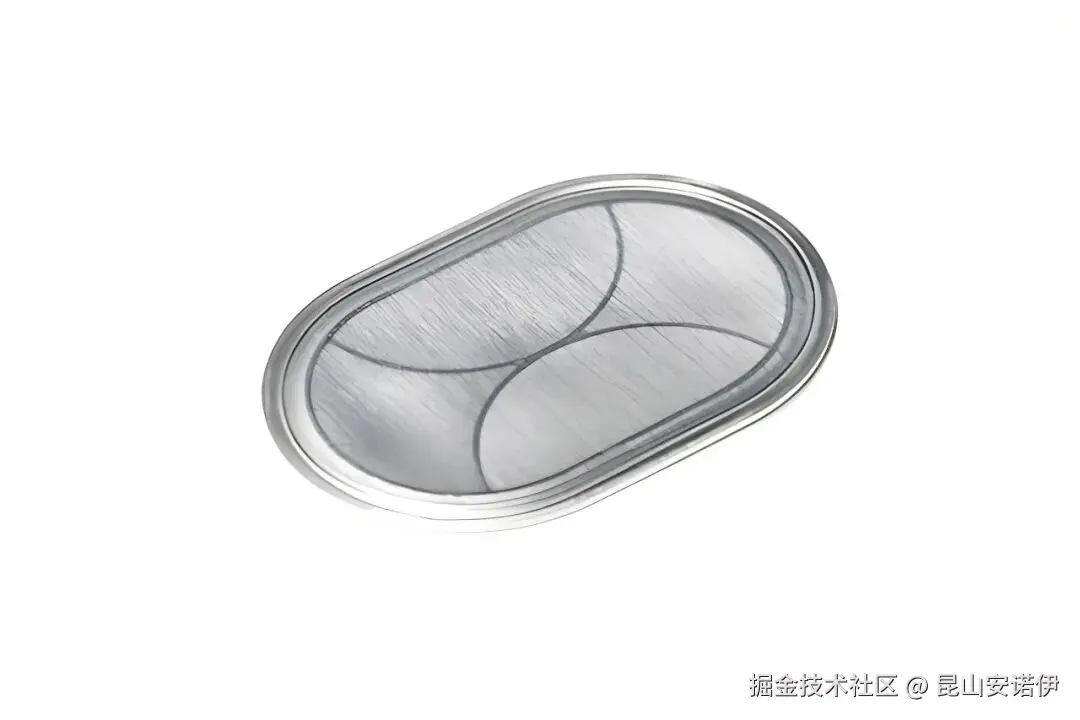

锂电池热失控时，内部会在 0.5-2s 内产生大量高温气体，压力骤升至 1.2-1.8MPa，此时防爆片需在压力突破阈值（通常设定为 1.5MPa±0.1MPa）时，沿预设刻痕精准破裂，实现定向泄压。这一过程对防爆片的厚度公差（要求 ±0.01mm）、刻痕深度（误差≤0.005mm）及材料延展性均有严苛要求，而这些参数的一致性，完全由防爆片模具的制造精度决定。
模具开发核心流程：从需求分析到量产验证
- 需求分析与材料选型
模具开发首阶段需明确防爆片技术参数：根据电池包尺寸（方形 / 圆柱 / 软包）确定防爆片形制（圆形 φ12-20mm / 方形 15×15mm），结合电池化学体系（三元锂 / 磷酸铁锂）确定模具材料。通常选用硬质合金（WC-Co 合金，硬度 HRC 88-92）或预硬态模具钢（P20 钢，硬度 HRC 30-35），前者适用于百万级量产场景，后者适配小批量定制，两类材料均需满足耐磨性（≥1500HV）及耐高温性（≥500℃）。
- 模具结构设计与仿真验证
采用 CAD 软件完成三维建模后，需通过有限元分析（FEA）验证关键结构：模座选用 Cr12MoV 钢，确保支撑刚度；冲头设计为阶梯式结构，刃口圆角 R0.05mm，避免冲压时产生应力集中；排气系统采用 φ0.5mm 斜孔阵列，间距 5mm，解决冲压过程中金属板材与模具型腔间的气体积聚问题；冷却系统采用螺旋式流道，流速控制在 2-3m/s，保证模具工作温度稳定在 50-80℃，避免热变形影响精度。
- 精密加工与装配
模具核心部件加工采用多工序复合工艺：模仁和冲头通过五轴 CNC 精密铣削（定位精度 ±0.002mm）成型后，经电火花加工（EDM，表面粗糙度 Ra≤0.8μm）处理复杂型腔；导向机构（导柱 / 导套）采用磨削加工，配合间隙控制在 0.003-0.005mm。装配阶段需使用三坐标测量仪（测量精度 ±0.001mm）实时校准，确保各部件同轴度≤0.002mm。
- 试模与性能校准
试模阶段需完成三项关键测试：
其一，通过压力试验机检测防爆片泄压阈值，偏差需≤5%；
其二，采用金相显微镜观察防爆片破裂截面，确保刻痕处断裂面平整，无撕裂现象；
其三，进行模具寿命测试，连续冲压 10 万次后，检测防爆片尺寸偏差，需保持在 ±0.005mm 内。若出现泄压延迟或尺寸超差，需通过修正冲头刻痕深度（每次调整 0.002mm）或优化排气孔位置解决。
量产保障：模具维护与过程监控
进入批量生产阶段，需建立模具全生命周期管理体系：每日班前进行模具清洁（清除刃口金属碎屑），每周检测冷却系统流量（确保偏差≤10%），每月通过洛氏硬度计检测冲头硬度（磨损量＞0.01mm 时立即更换）。同时，采用在线视觉检测系统（精度 ±0.003mm），对每片防爆片进行尺寸及外观检测，确保产品合格率≥99.9%。此次十一假期新能源车自燃未爆事件，印证了精密制造对安全的关键支撑作用。防爆片模具从设计到量产的每一个微米级把控，都是新能源汽车安全体系中不可或缺的一环。随着电池能量密度提升，模具技术将向更高精度（±0.5μm）、更长寿命（百万次冲压无故障）方向迭代，持续为出行安全筑牢技术防线。
