本文分享自天翼云开发者社区《程序员的画图方式》.作者：y****n
1、推荐使用工具：typora轻量级markdown编辑器
2、语法
（1）语法如下：
```mermaid
```
（2）流程图方向：
标志
方向
TB
top bottom - 从上到下
BT
bottom top - 从下到上
RL
right left - 从右到左
LR
left right - 从左到右
TD
等同于 TB
-

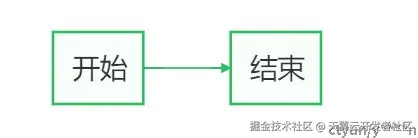

创建一个从左到右流程图语法如下：
graph LR 1[开始] --> 2[结束]

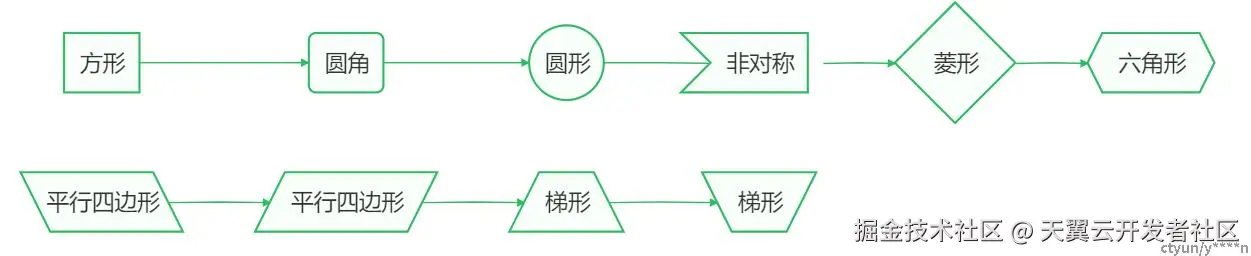

（3）流程块形状如下：
```mermaid
graph LR
1[方形] --> 2(圆角) --> 3((圆形)) --> 4>非对称] --> 5{菱形} --> 6{{六角形}}
7[\平行四边形\] --> 8[/平行四边形/] --> 9[/梯形\] --> 10[\梯形/]
```

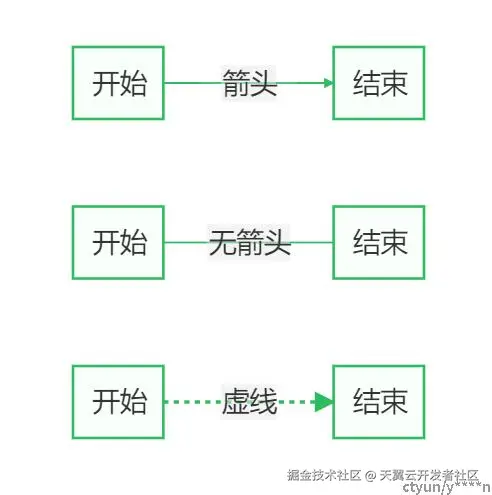

（4）连线样式
-
有箭头：一般指数据流方向
-
无箭头：仅表示相关性
-
实线：强关联
-
虚线：弱关联
graph LR 1[开始] -- 箭头 --> 2[结束] 3[开始] -- 无箭头 --- 4[结束] 5[开始] -. 虚线 .-> 6[结束]

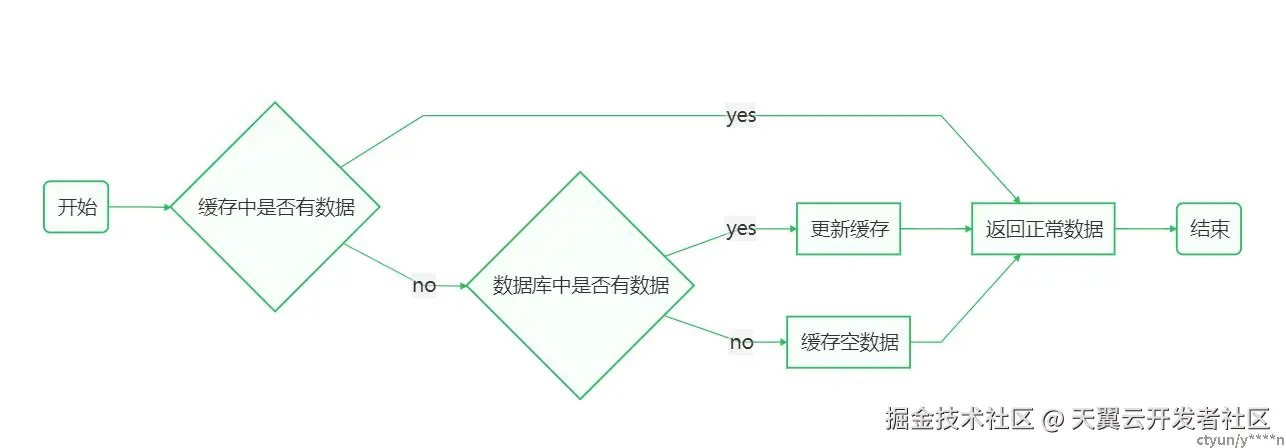

3、实例
```mermaid
graph LR
A(开始)-->B{缓存中是否有数据}
B-->|yes|C[返回正常数据]
B-->|no|D{数据库中是否有数据}
D-->|yes|E[更新缓存]
D-->|no|F[缓存空数据]
E-->C
F-->C
C-->G(结束)
```
