1.引言
CityEngine 凭借规则驱动建模（CGA 脚本）与多源数据融合能力，成为破解上述难题的关键技术。
效率提升： 1条规则可生成数万栋风格统一的建筑。
动态响应： 模型形态随属性表、传感器数据实时调整。
语义关联： 模型构件与 GIS 属性、业务数据库深度绑定。
（以下内容均来源于《数字孪生与智能算法白皮书2025》，感兴趣的朋友可以点击下载完整版。）
2.程序化构建场景流程
2.1.参数化建模的核心优势
CityEngine 通过 CGA（Computer Generated Architecture）规则实现参数化建模，其核心优势在于高效性、灵活性和可扩展性。这些特性使其成为数字孪生城市设计和大规模场景生成的理想工具。
2.2.高效生成大规模模型
CGA 脚本允许用户通过定义规则（如建筑高度、密度、风格等），快速生成符合城市规划规范的三维模型。例如：
// 定义建筑高度与楼层分布规则
Lot --> extrude(height) split(z){ ~3: Floor* }
Floor --> split(y){ 0.2: Balcony | { ~2: Window }* }

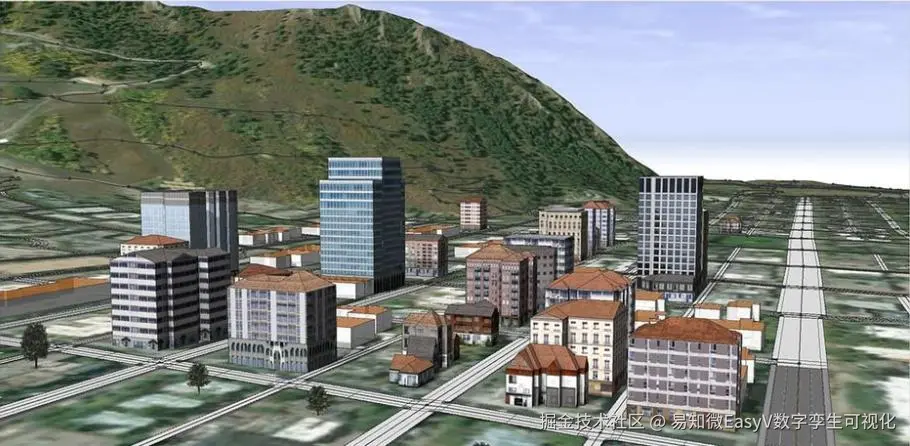

上述规则可以自动生成多层建筑模型，并支持根据输入参数动态调整楼层数量、窗体样式等细节。
效率提升 ：相比传统手工建模，CityEngine 可在数小时内完成 10 平方公里的城市建 模任务，效率大幅度提升。
一致性保障 ：规则驱动确保模型风格统一，避免人工建模中可能出现的不一致问题。
2.3.地理配准与数据融合

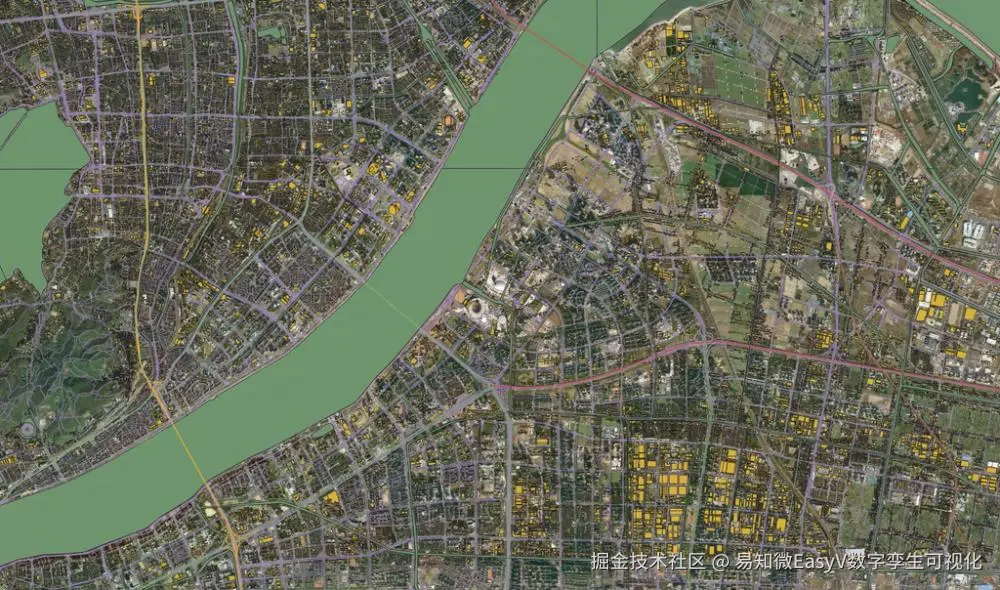

在数字孪生场景中，地理配准是连接虚拟模型与物理世界的核心桥梁。CityEngine 通过多源数据空间对齐功能，解决了 CAD 设计图、GIS 矢量数据与遥感影像的坐标系偏差问题。例如，工业园区的 CAD 设计图通常采用局部坐标系，而传感器数据（如储罐 GPS 坐标）基于 WGS84 地理坐标系，直接导入会导致模型错位。
CityEngine 通过场景坐标系与视图坐标系实现多源地理数据的精准空间对齐，为数字孪生场景提供统一的空间参考框架。其核心功能包括：
坐标系定义 ：仅支持投影坐标系（如 UTM、MGRS），不支持地理坐标系（如 WGS84 经纬度）。 动态坐标显示 ：通过信息面板和状态栏实时展示指针坐标、格网参数及内存状态。
多视图坐标系切换 ：支持 CityEngine CS（米/英尺）、UTM、MGRS、十进制度经 纬度等 7 种视图坐标系的动态切换。
A. GIS 数据到 CityEngine 的地理配准

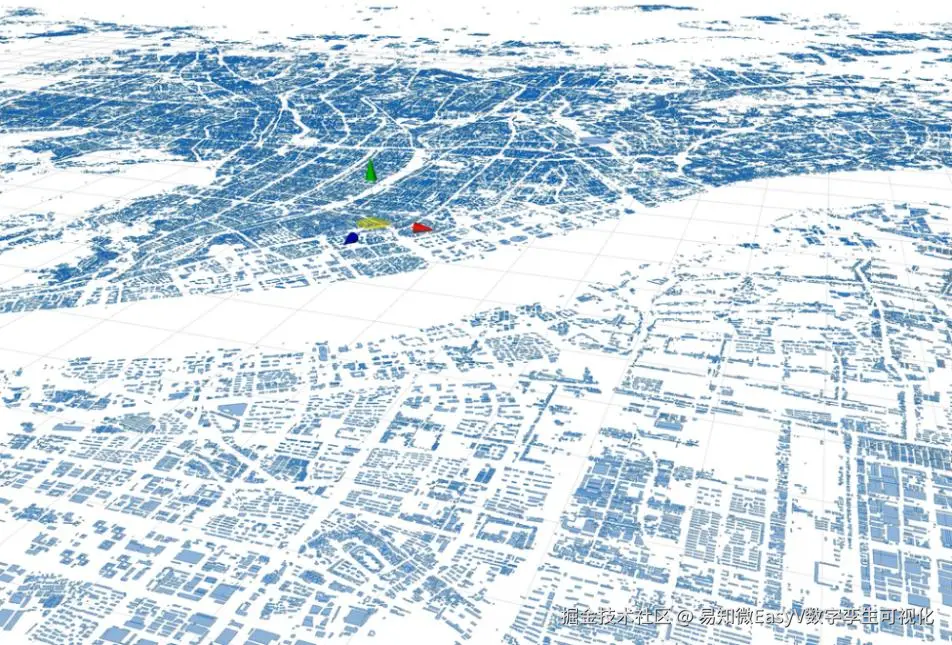

坐标系设置 ：导入 SHP/GeoJSON 等 GIS 数据时，CityEngine 自动读取数据的坐标系（如 WGS84、UTM），或通过 Scene Coordinate System 手动指定。
属性绑定 ：GIS 数据的属性字段（如建筑高度、用地类型）可与 CityEngine 的 CGA 规则文件关联。例如，通过 attr height = getAttribute("HEIGHT")直接调用 GIS 属性生成模型。
B. CityEngine 到 Blender 的坐标传递
FBX 导出 ：CityEngine 导出模型时保留地理坐标信息（如经纬度），并通过 FBX 格式传递至 Blender。
坐标校正 ：在 Blender 中需检查模型原点（Origin）与坐标偏移，避免因单位差异 （如米与千米）导致位置错乱。
C. CityEngine 到 UE 的地理配准
CesiumLab 辅助 ：通过 CesiumLab 工具为 FBX 模型添加空间参考信息（如 EPSG 代码），转换为 3D Tiles 格式。
UE 坐标对齐 ：在 UE 中使用 Cesium for Unreal 插件 加载模型时，自动匹配地球坐标系（如 WGS84），确保与 GIS 数据的地理一致性。
CityEngine 通过 GIS 属性驱动建模+坐标系严格传递 ，确保从 GIS 到 UE/Blender 的全链路地理配准，适用于智慧城市、数字孪生等需高精度空间定位的场景。
2.4.参数化建模的优势
A. 参数化规则驱动建模（核心优势）
基于 GIS 数据的批量生成 ：CityEngine 通过 CGA 规则文件直接绑定 GIS 属性（如建 筑高度、用地类型），实现城市级模型的自动化生成。其建模效率比传统 DCC 软件高数十倍。
动态更新能力 ：修改 GIS 属性或规则文件后，CityEngine 可一键重新生成模型，支持 城市规划方案的快速迭代。而 Blender/Maya 等软件需手动调整模型，效率较低。
B. 地理空间数据集成（独特优势）
坐标系与 GIS 数据兼容 ：CityEngine 原生支持 Shapefile、GeoJSON 等 GIS 格式，且 自动识别坐标系（如 WGS84），确保模型地理配准精度。
大范围场景优化 ：针对平方公里级建模，CityEngine 支持分幅处理与 LOD 分级，而 Blender/Maya 在处理大数据量时易出现卡顿或崩溃。

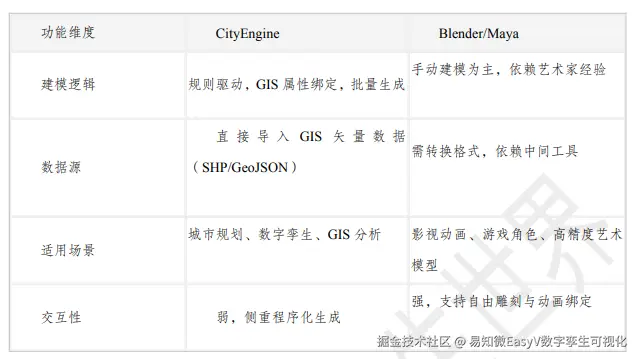

CityEngine 通过参数化规则+GIS 数据驱动 ，在城市级建模效率与动态更新能力上显 著优于传统 DCC 软件；而 Blender/Maya 在艺术创作与自由度上更具优势。两者可通过格 式互通（如 FBX/OBJ）形成互补生态
2.5.孪生场景构建
A. 模型生成与细节增强
环境要素添加程序化生成街道设施（路灯、树木）、交通系统（车辆、行人）及景观元素（公园、水域）。
批量生成对选中地块应用 CGA 规则，根据建筑轮廓一键生成数百栋建筑，支持实时预览规则效果。
纹理与材质使用 Texture Atlases 技术自动映射贴图，通过 setupProjection 和 projectUV 控制 UV 展开，结合法线贴图、PBR 材质提升细节。
B. 平台集成与可视化

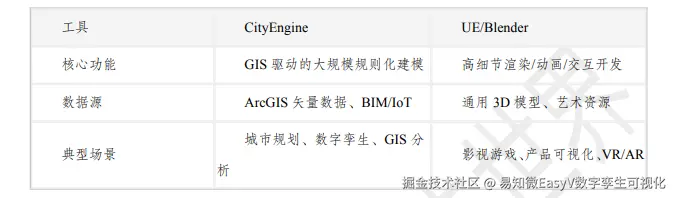

平台集成方向：UE/Blender 的互补协作
Unreal Engine（UE）联动 CityEngine 生成的大规模城市模型可通过 Twinmotion （UE 生态工具）实现实时可视化。CityEngine 模型可导入 Twinmotion 进行高精度渲染，并支 持导出至 UE 用于元宇宙或游戏场景开发。例如，通过 FBX 格式 传递模型数据，保留建筑属性信息。
GIS 到 UE 的桥梁 ：CityEngine 的地理坐标系统（如 ArcGIS 空间参考）可与 UE 的坐 标系对齐，确保大场景的空间一致性。
Blender 协同路径 CityEngine 支持导出 OBJ/FBX 格式 ，可无缝接入 Blender 进行精细 化建模或动画制作。其模型可通过通用格式与 Blender 兼容，实现“GIS 规则化建模+艺术 化加工”的分工。
结论 ：CityEngine 通过规则化批量建模 填补了 GIS 数据到三维场景的转化空白，而 UE/Blender 侧重于视觉表现与交互开发 。两者通过格式互通（FBX/OBJ）形成“大场景 生成+精细化渲染”的协同生态
C. 成果验证
a) GIS 矢量数据驱动建模（CityEngine+CGA 规则）

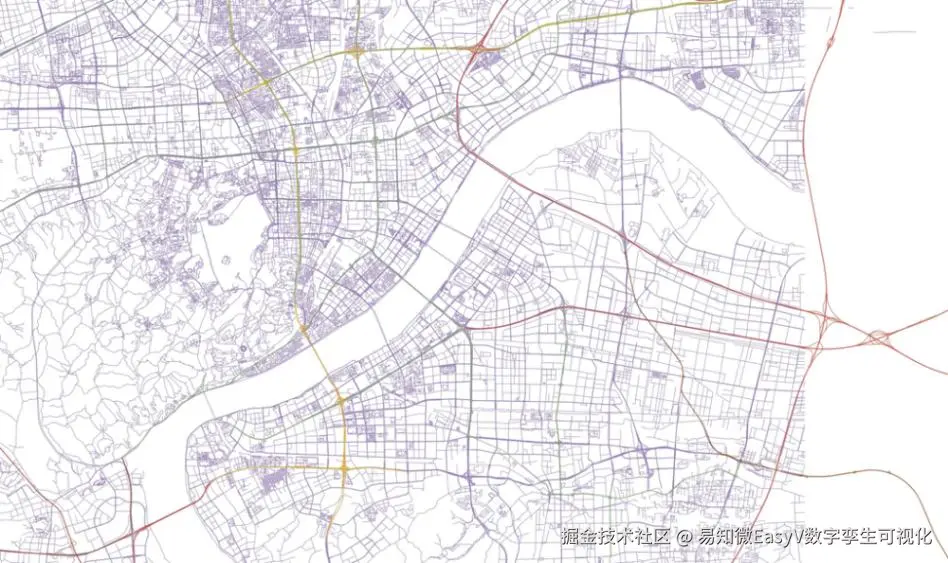

数据输入与规则绑定 ：通过 ArcGIS 等平台获取建筑轮廓、道路网络等矢量 数据（SHP/GeoJSON），利用 CityEngine 的 CGA 规则文件（如*.cga）定义生成 逻辑。通过读取矢量属性（如建筑高度、风格编码）自动匹配规则文件的可行性。
批量生成 ：CityEngine 通过拖拽规则文件至 GIS 数据层，可实现城市级模型 自动化生成。该方法将建模效率提升数十倍，支持平方公里级场景快速构建。
b) Blender 艺术化加工与轻量化
模型优化 ：将 CityEngine 导出的 FBX/OBJ 模型导入 Blender，进行纹理贴图、 细节雕刻等艺术加工。Blender 支持网格轻量化处理（如减少面数、优化拓扑结构）。
动画与特效 ：结合 Blender 的骨骼绑定、粒子系统等工具，为静态模型添加 动态效果（如车流动画、植被摆动），增强场景表现力。
c) UE 场景集成与交互开发
高精度渲染 ：通过 Twinmotion 或 FBX 格式将模型导入 Unreal Engine，利用 PBR 材质系统和 Lumen 全局光照实现实时渲染。
交互逻辑搭建 ：在 UE 中添加碰撞检测、UI 界面、数据接口（如对接 IoT 传 感器），实现规划方案对比、日照模拟等交互功能。三维模型瓦片与 UE 坐标的 对齐技术，确保大场景的空间一致性。
该流程通过 GIS 数据驱动+程序化建模+艺术增强+实时交互 的四阶协同，实现了从地 理信息到沉浸式数字孪生场景的全链路构建，适用于智慧城市、元宇宙等高精度可视化需求场景。
