OPPO RDMA 在典型场景下的技术应用
当前 OPPO 的数据中心中已经有一定数量支持 RDMA 的网卡（包含 IB 及 ROCEv2），除了机器学习场景以外，之前的文章 ORPC
也已经分享了 OPPO 在 RPC over RDMA 传输的实践，具体 RDMA 相关前置知识也可以参考此篇文章。为了充分发挥 RDMA 低延迟、远程内存访问、bypass cpu/os、及高带宽的优势，我们选取了一些业务程序进行传输方案的改造和测试，并总结探讨一般业务程序改造为 RDMA 传输的经验。
业务适配 RDMA 类型
RDMA 传输的适配，从业务场景的使用角度来看，大致可分为如下几种类型。
场景一： 机器学习、分布式存储等场景，使用社区成熟的方案，如在机器学习场景中使用的 NCCL、Tensorflow 等框架中都适配了多种传输方式（包含 tcp、rdma 等），块存储 Ceph 中也同时支持 tcp 及 rdma 两种通信模式，这种业务场景下业务侧更多关注的是配置及使用，在 IAAS 基础设施侧将 RDMA 环境准备好后，使能框架使用 rdma 的传输模式即可。
场景二： 业务程序使用类似于 RPC 远程调用的通信方式，业务侧需要将原有使用的 RPC（大部分是 GRPC）调用改为 ORPC 调用，在这种场景下业务和传输更像是两个独立的模块，通过 SDK 的方式进行调用，所以适配起来改造的代码并不多，通常是业务层面修改调用 RPC 的接口方式。但由于业务方可能使用多种编程语言，RPC over RDMA 需要进行编程语言进行适配。
场景三： 业务程序通信是私有化通信，比如使用 socket 套接字结合 epoll 完全自有实现的一套通信机制。这种场景下其实改造也区分情况，即业务 IO 与网络 IO 是否耦合，若比较解耦，代码中抽象出一层类似于最新 Redis 代码中 ConnectionType 这样的架构[2]，那么只需要实现一套基于 RDMA 通信且符合 Redis ConnectionType 接口定义的新传输类型即可，改造量相对可控并且架构上也比较稳定；而若业务 IO 与网络 IO 结合的较为紧密的情况下，这种场景下往往改造起来会比较复杂，改造的时候需要抽丝剥茧的找出业务与网络之间的边界，再进行网络部分的改造。
02
Redis RDMA 改造方案分析
首先，以 Redis 改造为 RDMA 传输为例，分析基于 RDMA 传输的应用程序改造逻辑与流程。
第一步是需要梳理出来 Redis 中与网络传输相关的逻辑，这部分有比较多的参考资料，这里简单总结一下。

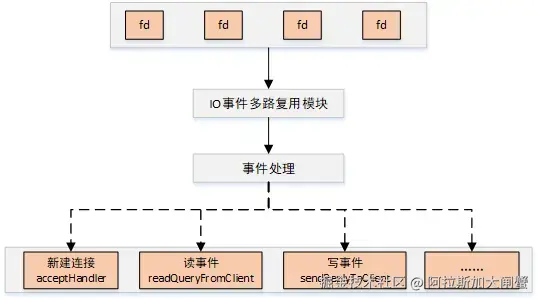

Redis 中实现了一套 Reactor 模式的事件处理逻辑名为 AE，其主要流程为：
1、使用 epoll 等机制监听各文件句柄，包括新建连接、以及已建立的连接等；
2、根据事件的不同调用对应的事件回调处理；
3、循环进行 epoll loop 并进行处理。

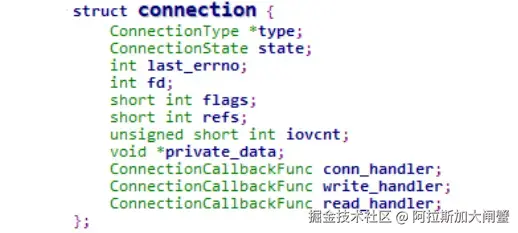

参考[2]中分析了当前 redis 的连接管理是围绕 connection 这个对象进行管理（可类比 socket 套接字的管理），抽象一层高于 socket 的 connection layer，以便兼容不同的传输层，各个字段解释如下。
type：各种连接类型的回调接口，定义了诸如事件回调、listen、accept、read、write 等接口，类比 tcp socket 实现的 proto_ops。
state：当前连接的状态，如 CONNECTING/ACCEPTING/CONNECTED/CLOSED 等状态，类比 TCP 的状态管理。
fd：连接对应的文件句柄。
iovcnt：进行 iov 操作的最大值。
private_data：保存私有数据，当前存放的是 redis 中 client 的指针。
conn_handler/write_handler/read_handler：分别对应连接 connect、write、read 时的处理接口。
get_type: connection 的连接类型，当前 redis 已支持 tcp、unix、tls 类型，返回字符串。
init：在每种网络连接模块注册时调用，各模块私有初始化，如 tcp、unix 类型当前未实现，tls 注册时做了一些 ssl 初始化的前置工作。
ae_handler: redis 中的网络事件处理回调函数，redis 中使用 aeCreateFileEvent 为某个 fd 及事件注册处理函数为 ae_handler，当 redis 的主循环 aeMain 中发现有响应的事件时会调用 ae_handler 进行处理，如在 tcp 连接类型中 ae_handler 为 connSocketEventHandler，该函数分别处理了链接建立、链接可读、链接可写三种事件。
listen: 监听于某个 IP 地址和端口，在 tcp 连接类型中对应的函数为 connSocketListen，该函数主要调用 bind、listen。
accept_handler: redis 作为一个服务端，当接收到客户端新建连接的请求时候的处理函数，一般会被.accept 函数调用，比如在 tcp 连接类型中，connSocketAccept 调用 accept_handler，该方法被注册为 connSocketAcceptHandler，主要是使用 accept 函数接收客户端请求，并调用 acceptCommonHandler 创建 client。
addr: 返回连接的地址信息，主要用于一些连接信息的 debug 日志。
is_local：返回连接是否为本地连接，redis 在 protected 模式下时，调用该接口判断是否为本地连接进行校验。
conn_create/conn_create_accepted：创建 connection，对于 tcp 连接类型，主要是申请 connection 的内存，以及 connection 初始化工作。
shutdown/close：释放 connection 的资源，关闭连接，当某个 redis 客户端移除时调用。
connect/blocking_connect：实现 connection 的非阻塞和阻塞连接方法，在 tcp 连接类型中，非阻塞连接调用 aeCreateFileEvent 注册连接的可写事件，继而由后续的 ae_handler 进行处理，实现非阻塞的连接；而阻塞连接则在实现时会等待连接建立完成。
accept：该方法在 redis 源码中有明确的定义，可直接调用上述 accept_handler，tcp 连接类型中，该方法被注册为 connScoketAccept。
write/writev/read：和 linux 下系统调用 write、writev、read 行为一致，将数据发送至 connection 中，或者从 connection 中读取数据至相应缓冲区。
set_write_handler：注册一个写处理函数，tcp 连接类型中，该方法会注册 connection 可写事件，回调函数为 tcp 的 ae_handler。
set_read_handler：注册一个读处理函数，tcp 连接类型中，该方法会注册 connection 可读事件，回调函数为 tcp 的 ae_handler。
sync_write/sync_read/sync_readline：同步读写接口，在 tcp 连接类型中实现逻辑是使用循环读写。
has_pending_data：检查 connection 中是否有尚未处理的数据，tcp 连接类型中该方法未实现，tls 连接类型中该方法被注册为 tlsHasPendingData，tls 在处理 connection 读事件时，会调用 SSL_read 读取数据，但无法保证数据已经读取完成[3]，所以在 tlsHasPendingData 函数中使用 SSL_pending 检查缓冲区是否有未处理数据，若有的话则交由下面的 process_pending_data 进行处理。has_pending_data 方法主要在事件主循环 beforesleep 中调用，当有 pending data 时，事件主循环时不进行 wait，以便快速进行下一次的循环处理。
process_pending_data：处理检查 connection 中是否有尚未处理的数据，tcp 连接类型中该方法未实现，tls 连接类型中该方法被注册为 tlsProcessPendingData，主要是对 ssl 缓冲区里面的数据进行读取。process_pending_data 方法主要在事件主循环 beforesleep 中调用。
get_peer_cert：TLS 连接特殊方法。
结合当前代码中 tcp 及 tls 实现方法，梳理出和 redis connection 网络传输相关的流程：

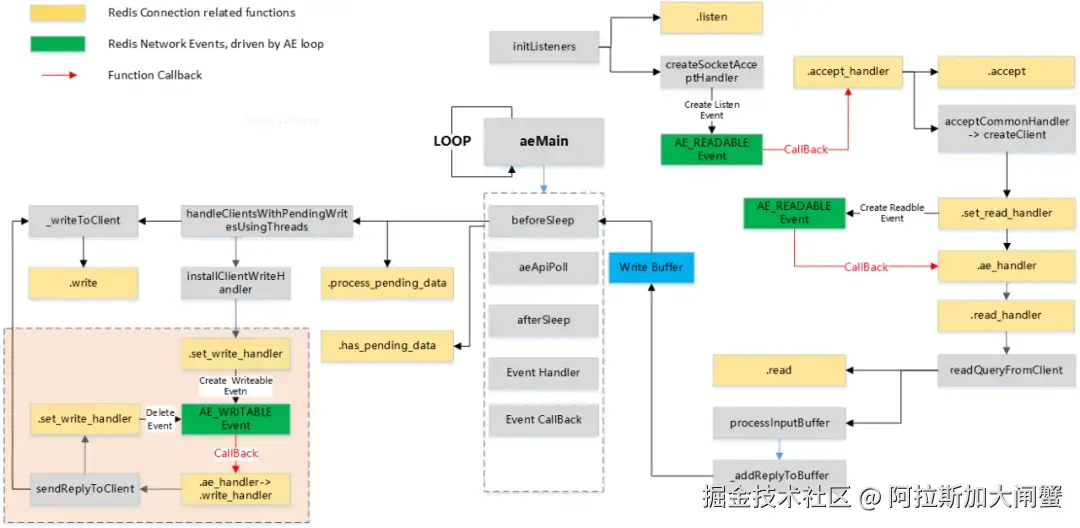

图：Redis Connection Call Graph
对于 redis 来说新增一个 RDMA 方式的传输方式，即是要将 connection 中的各种方法按照上述定义去使用 RDMA 编程接口去实现。RDMA 编程一般采用 CM 管理连接加 Verbs 数据收发的模式，客户端与服务端的交互逻辑大致如下图所示，参考[16]。

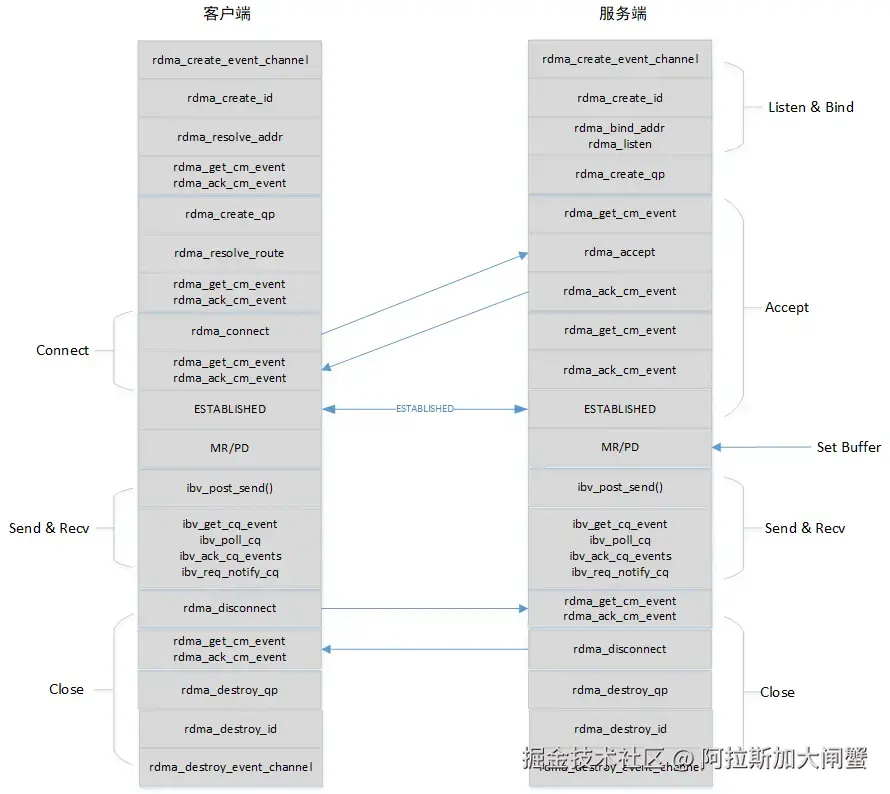

图：RDMA C/S Workflow
字节跳动的 pizhenwei 同学目前在 redis 社区中已经提交了 redis over rdma 的 PR，参见[4]，具体的代码均在 rdma.c 这一个文件中。由于 RDMA 在做远程内存访问时，需要使用对端的内存地址，所以作者实现了一套 RDMA 客户端与服务端的交互机制，用于通告对端进行远程内存写入的内存地址，参见[5]。

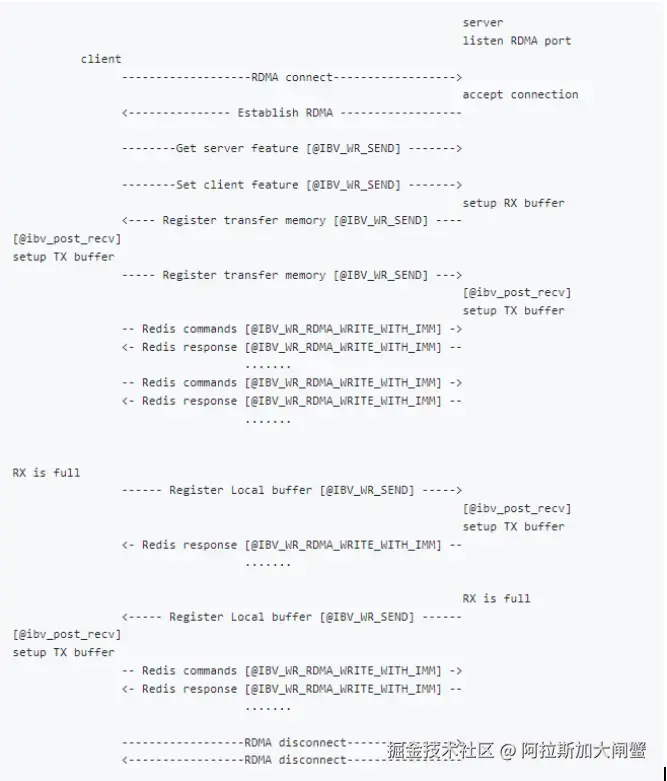

交互逻辑及说明如下：
1、增加了 RedisRdmaCmd，用于 Redis 客户端与服务端的控制面交互，如特性交换、Keepalive、内存地址交换等；
2、在客户端及服务端建立完成 RDMA 连接后，需要先进行控制面的交互，当内存地址交换完成后，方可以进行 Redis 实际数据的交互及处理；
3、控制面消息通过 IBV_WR_SEND 方式发送，Redis 数据交互通过 IBV_WR_RDMA_WRITE_WITH_IMM 发送，通过方法的不同来区分是控制面消息还是 Redis 的实际数据；

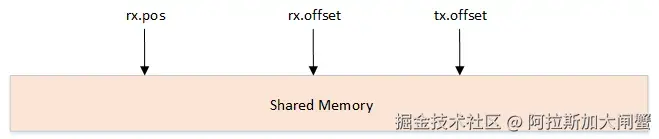

4、客户端及服务端共享了一片内存，则需要对内存的使用管理，目前有三个变量用户协同读写双方的内存使用。
- tx.offset 为 RDMA 发送侧已经对内存写入的偏移地址，从发送端角度看内存已经使用到了 tx.offset 位置，下次发送端再进行 RDMA 写入时，内存地址只能为 tx.offset + 1；
- rx.offset 为 RDMA 接收侧已经收到的内存偏移地址，虽然数据可能实际上已经到了 tx.offset 的位置，但由于接收侧需要去处理 CQ 的事件，才能获取到当前数据的位置，rx.offset 是通过 IMM 中的立即数进行传递的，发送侧每次写入数据时，会将数据长度，所以 rx.offset <= tx.offset；
- rx.pos 为接收方上层业务内存的偏移地址，rx.pos <= rx.offset。
5、当 rx.pos 等于 memory.len 时，说明接收侧内存已满，通过内存地址交换这个 RedisRdmaCmd 进行控制面交互，将 tx.offset、rx.offset、rx.pos 同时置零，重新对这片共享内存协同读写。
Connection 各方法的主要实现逻辑及分析如下：
listen：主要涉及 RDMA 编程图示中 listen、bind 的流程，结合 redis 的.init 相关调用流程，会将 cm_channel 中的 fd 返回给网络框架 AE，当后续客户端连接该 fd 时，由 AE 进行事件回调，即后续的 accepHandler。
accept_handler：该函数作为上述 listen fd 的事件回调函数，会处理客户端的连接事件，主要调用.accept 方法进行接收请求，并使用 acceptCommonHandler 调用后续的.set_read_handler 注册已连接的读事件，参见图 Redis Connection Call Graph。
accept：要涉及 RDMA 编程图示中 accept 的流程，处理 RDMA_CM_EVENT_CONNECT_REQUEST、RDMA_CM_EVENT_ESTABLISHED 等 cm event，并进行 cm event 的 ack。
set_read_handler：设置连接可读事件的回调为.ae_handler。
read_handler：实际处理中会被设置为 readQueryFromClient。
read：从本地缓冲区中读取数据，该数据是客户端通过远程 DMA 能力写入。
set_write_handler：将 write_handler 设置为回调处理函数，这里和 tcp、tls 实现的方式有所区别，并没有注册 connection 的可写事件回调，是因为 RDMA 中不会触发 POLLOUT（可写）事件，connection 的写由 ae_handler 实现。
write_handler：实际工作中被设置为 sendReplyToClient。
write：将 Redis 的数据拷贝到 RMDA 的本地缓冲区中，通过 ibv_post_send，这部分数据会通过远程 DMA 能力写入对端。
has_pending_data：检查内部的 pending_list，在收到 RDMA_CM_EVENT_DISCONNECTED 等事件时，会将当前 connection 加入到 pending_list 中，由后续 beforeSleep 时调用 process_pending_data 进行处理。
process_pending_data：检查 pending 的 connection，并调用 read_handler 读取 connection 中的数据。
ae_handler：该方法有三个处理流程，第一是处理 RDMA CQ 事件，包括接收处理 RedisRdmaCmd 控制面消息，接收 RDMA IMM 类事件增加 rx.offset；第二是调用 read_handler 和 write_handler，这部分是与 tcp、tls 流程一致；第三是检查 rx.pos 和 rx.offset 的值，若 rx.pos == memory.len 时，发送内存地址交换这个 RedisRdmaCmd 控制面消息。
