guide-rpc-framework笔记（四）：网络通信🏗️ 整体架构概览这是一个基于 Netty 的 RPC 框

🏗️ 整体架构概览

这是一个基于 Netty 的 RPC 框架，采用了经典的客户端-服务端架构，主要包含以下几个核心模块：

📁 目录结构

rpc-framework-simple/src/main/java/github/javaguide/remoting/transport/netty/
├── codec/           # 编解码器
│   ├── RpcMessageEncoder.java
│   └── RpcMessageDecoder.java
├── client/          # 客户端组件
│   ├── NettyRpcClient.java
│   ├── NettyRpcClientHandler.java
│   ├── ChannelProvider.java
│   └── UnprocessedRequests.java
└── server/          # 服务端组件
    ├── NettyRpcServer.java
    └── NettyRpcServerHandler.java

🔧 核心组件分析

1. 协议设计

框架定义了自定义的 RPC 协议格式：

 0     1     2     3     4        5     6     7     8         9          10      11     12  13  14   15 16
 +-----+-----+-----+-----+--------+----+----+----+------+-----------+-------+----- --+-----+-----+-------+
 |   magic   code        |version | full length         | messageType| codec|compress|    RequestId       |
 +-----------------------+--------+---------------------+-----------+-----------+-----------+------------+
 |                                         body                                                          |
 +-------------------------------------------------------------------------------------------------------+

4B magic code（魔法数）
1B version（版本）
4B full length（消息长度）
1B messageType（消息类型）
1B compress（压缩类型）
1B codec（序列化类型）
4B requestId（请求ID）
body（消息体）

2. 数据传输对象

`RpcMessage` - 传输消息包装

public class RpcMessage {
    private byte messageType;    // 消息类型
    private byte codec;          // 序列化类型
    private byte compress;       // 压缩类型
    private int requestId;       // 请求ID
    private Object data;         // 消息数据
}

`RpcRequest` - RPC 请求

public class RpcRequest {
    private String requestId;     // 请求ID
    private String interfaceName; // 接口名
    private String methodName;    // 方法名
    private Object[] parameters;  // 参数
    private Class<?>[] paramTypes; // 参数类型
    private String version;       // 版本
    private String group;         // 分组
}

`RpcResponse` - RPC 响应

public class RpcResponse<T> {
    private String requestId;     // 请求ID
    private Integer code;         // 响应码
    private String message;       // 响应消息
    private T data;              // 响应数据
}

🚀 服务端架构

NettyRpcServer - 服务端启动器

public class NettyRpcServer {
    public static final int PORT = 9998;

    public void start() {
        // 1. 创建线程组
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        DefaultEventExecutorGroup serviceHandlerGroup = new DefaultEventExecutorGroup(
            RuntimeUtil.cpus() * 2,
            ThreadPoolFactoryUtil.createThreadFactory("service-handler-group", false)
        );

        // 2. 配置服务端启动器
        ServerBootstrap b = new ServerBootstrap();
        b.group(bossGroup, workerGroup)
         .channel(NioServerSocketChannel.class)
         .childOption(ChannelOption.TCP_NODELAY, true)
         .childOption(ChannelOption.SO_KEEPALIVE, true)
         .option(ChannelOption.SO_BACKLOG, 128)
         .childHandler(new ChannelInitializer<SocketChannel>() {
             @Override
             protected void initChannel(SocketChannel ch) {
                 ChannelPipeline p = ch.pipeline();
                 // 3. 配置处理器链
                 p.addLast(new IdleStateHandler(30, 0, 0, TimeUnit.SECONDS));
                 p.addLast(new RpcMessageEncoder());
                 p.addLast(new RpcMessageDecoder());
                 p.addLast(serviceHandlerGroup, new NettyRpcServerHandler());
             }
         });
    }
}

NettyRpcServerHandler - 服务端消息处理器

public class NettyRpcServerHandler extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) {
        if (msg instanceof RpcMessage) {
            RpcMessage rpcMessage = (RpcMessage) msg;
            byte messageType = rpcMessage.getMessageType();

            if (messageType == RpcConstants.HEARTBEAT_REQUEST_TYPE) {
                // 处理心跳请求
                rpcMessage.setMessageType(RpcConstants.HEARTBEAT_RESPONSE_TYPE);
                rpcMessage.setData(RpcConstants.PONG);
            } else {
                // 处理RPC请求
                RpcRequest rpcRequest = (RpcRequest) rpcMessage.getData();
                Object result = rpcRequestHandler.handle(rpcRequest);

                RpcResponse<Object> rpcResponse = RpcResponse.success(result, rpcRequest.getRequestId());
                rpcMessage.setData(rpcResponse);
            }

            ctx.writeAndFlush(rpcMessage);
        }
    }
}

📱 客户端架构

NettyRpcClient - 客户端连接器

public class NettyRpcClient implements RpcRequestTransport {

    public NettyRpcClient() {
        // 1. 初始化客户端启动器
        eventLoopGroup = new NioEventLoopGroup();
        bootstrap = new Bootstrap();
        bootstrap.group(eventLoopGroup)
                .channel(NioSocketChannel.class)
                .option(ChannelOption.CONNECT_TIMEOUT_MILLIS, 5000)
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) {
                        ChannelPipeline p = ch.pipeline();
                        // 2. 配置处理器链
                        p.addLast(new IdleStateHandler(0, 5, 0, TimeUnit.SECONDS));
                        p.addLast(new RpcMessageEncoder());
                        p.addLast(new RpcMessageDecoder());
                        p.addLast(new NettyRpcClientHandler());
                    }
                });
    }

    @Override
    public Object sendRpcRequest(RpcRequest rpcRequest) {
        CompletableFuture<RpcResponse<Object>> resultFuture = new CompletableFuture<>();

        // 1. 获取服务地址
        InetSocketAddress inetSocketAddress = serviceDiscovery.lookupService(rpcRequest);

        // 2. 获取或创建连接
        Channel channel = getChannel(inetSocketAddress);

        if (channel.isActive()) {
            // 3. 发送请求
            unprocessedRequests.put(rpcRequest.getRequestId(), resultFuture);
            RpcMessage rpcMessage = RpcMessage.builder()
                    .data(rpcRequest)
                    .codec(SerializationTypeEnum.HESSIAN.getCode())
                    .compress(CompressTypeEnum.GZIP.getCode())
                    .messageType(RpcConstants.REQUEST_TYPE)
                    .build();

            channel.writeAndFlush(rpcMessage);
        }

        // 4. 等待响应
        return resultFuture.get();
    }
}

NettyRpcClientHandler - 客户端消息处理器

public class NettyRpcClientHandler extends ChannelInboundHandlerAdapter {

    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) {
        if (msg instanceof RpcMessage) {
            RpcMessage tmp = (RpcMessage) msg;
            byte messageType = tmp.getMessageType();

            if (messageType == RpcConstants.HEARTBEAT_RESPONSE_TYPE) {
                // 处理心跳响应
                log.info("heart [{}]", tmp.getData());
            } else if (messageType == RpcConstants.RESPONSE_TYPE) {
                // 处理RPC响应
                RpcResponse<Object> rpcResponse = (RpcResponse<Object>) tmp.getData();
                unprocessedRequests.complete(rpcResponse);
            }
        }
    }
}

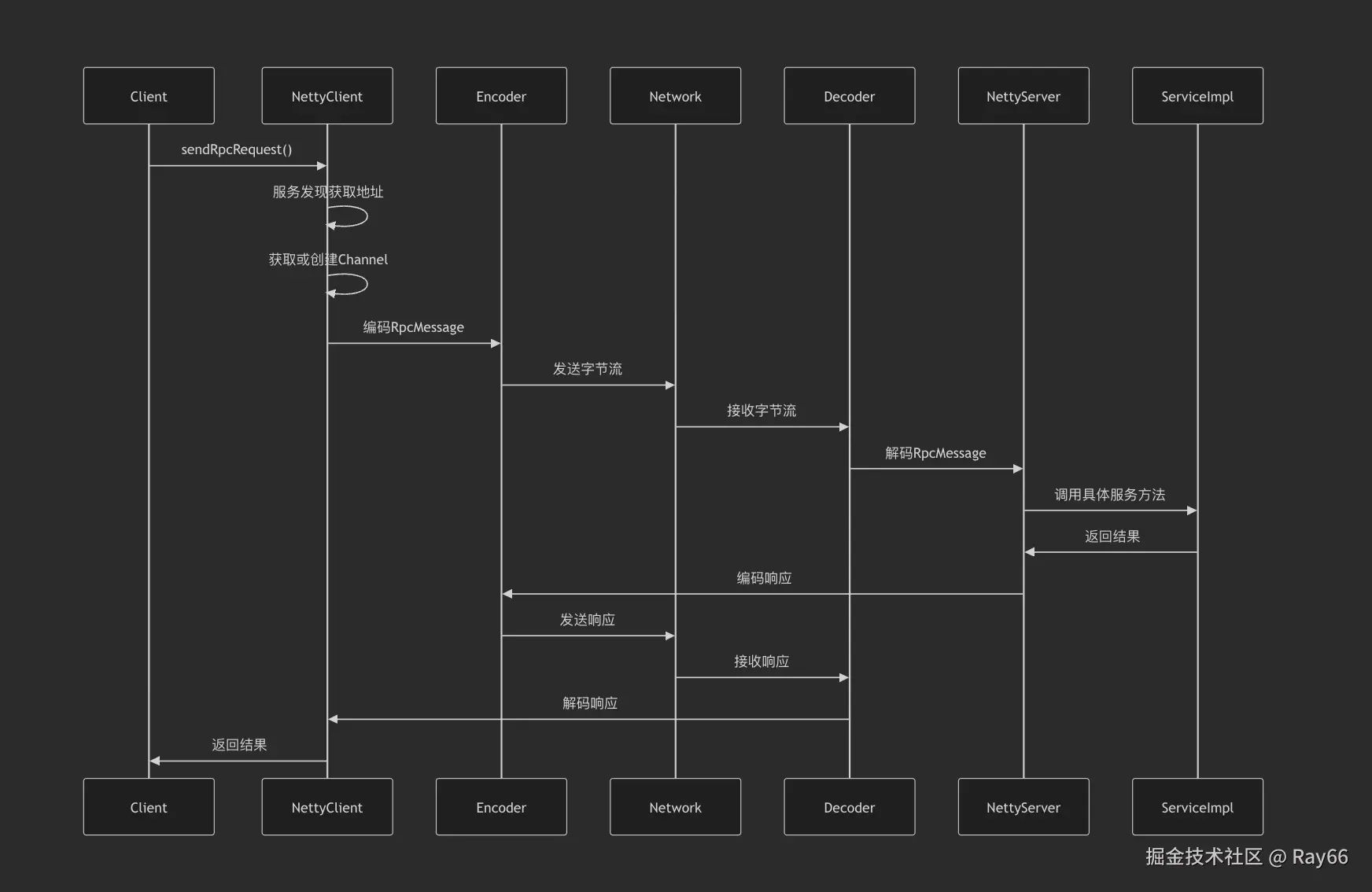

🔄 完整调用链路

调用链路

客户端发起请求流程：

请求发起 RpcClientProxy.invoke() → NettyRpcClient.sendRpcRequest()
服务发现 ServiceDiscovery.lookupService() → 获取服务地址
连接管理 ChannelProvider.get() → 获取或创建连接 NettyRpcClient.doConnect() → 建立新连接（如需要）
请求发送 构建 RpcMessage → UnprocessedRequests.put() → 注册待处理请求 → Channel.writeAndFlush() → 发送到网络
编码过程 RpcMessage → RpcMessageEncoder.encode() → ByteBuf

服务端处理流程：

消息接收 Netty EventLoop → ChannelPipeline
解码过程 ByteBuf → RpcMessageDecoder.decode() → RpcMessage
业务处理 NettyRpcServerHandler.channelRead() → RpcRequestHandler.handle() → ServiceProvider.getService() → 获取服务实例 → Method.invoke() → 反射调用目标方法
响应发送 构建 RpcResponse → 包装为 RpcMessage → RpcMessageEncoder.encode() → Channel.writeAndFlush()

客户端接收响应：

响应接收 Netty EventLoop → ChannelPipeline
解码响应 ByteBuf → RpcMessageDecoder.decode() → RpcMessage
完成请求 NettyRpcClientHandler.channelRead() → UnprocessedRequests.complete() → CompletableFuture.complete() → 返回结果给调用方

🛠️ 关键特性

1. 连接管理

ChannelProvider：管理客户端到服务端的连接池
连接复用：相同地址复用已建立的连接
连接检测：自动检测连接状态，失效时重新建立

2. 异步处理

UnprocessedRequests：管理未完成的请求
CompletableFuture：实现异步请求-响应匹配
通过 requestId 关联请求和响应

3. 心跳机制

客户端：5秒无写操作时发送心跳
服务端：30秒无读操作时关闭连接
保证连接活性，及时清理死连接

4. 线程模型

Boss线程组：处理连接接受
Worker线程组：处理I/O操作
业务线程组：处理具体的RPC调用（避免阻塞I/O线程）

5. 编解码

自定义协议格式
支持多种序列化方式（Hessian、Protostuff等）
支持压缩（GZIP）
基于 LengthFieldBasedFrameDecoder 解决粘包拆包

Demo

代码 demo：github.com/liuyjray/gu…

1. Netty 核心组件架构

Netty 的核心架构基于以下几个关键组件：

1.1 EventLoopGroup（事件循环组）

// 服务端：两个线程组
EventLoopGroup bossGroup = new NioEventLoopGroup(1);     // 处理连接
EventLoopGroup workerGroup = new NioEventLoopGroup();    // 处理I/O

// 客户端：一个线程组
EventLoopGroup group = new NioEventLoopGroup();

职责分工：

bossGroup：专门负责接收客户端连接请求
workerGroup：负责处理已建立连接的 I/O 操作

1.2 Bootstrap（启动器）

ServerBootstrap：服务端启动器，用于配置和启动服务端
Bootstrap：客户端启动器，用于配置和启动客户端

1.3 Channel（通道）

NioServerSocketChannel：服务端通道，基于 NIO 的非阻塞服务端套接字
NioSocketChannel：客户端通道，基于 NIO 的非阻塞客户端套接字

1.4 ChannelHandler（处理器）

ChannelInboundHandler：入站处理器，处理读取数据
ChannelOutboundHandler：出站处理器，处理写入数据

2. 简单示例的代码结构

2.1 服务端结构

public void start() throws InterruptedException {
    // 1. 创建线程组
    // bossGroup 用于接收客户端连接
    EventLoopGroup bossGroup = new NioEventLoopGroup(1);
    // workerGroup 用于处理客户端请求
    EventLoopGroup workerGroup = new NioEventLoopGroup();

    try {
        // 2. 创建服务端启动器
        ServerBootstrap serverBootstrap = new ServerBootstrap();

        // 3. 配置启动器
        serverBootstrap.group(bossGroup, workerGroup)
                .channel(NioServerSocketChannel.class)  // 设置服务端 Channel 类型
                .option(ChannelOption.SO_BACKLOG, 128)  // 设置连接队列大小
                .childOption(ChannelOption.SO_KEEPALIVE, true)  // 保持连接活跃
                .childHandler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) {
                        // 4. 设置处理器链
                        ChannelPipeline pipeline = ch.pipeline();
                        pipeline.addLast(new StringDecoder());
                        pipeline.addLast(new StringEncoder());
                        pipeline.addLast(new EchoServerHandler());
                    }
                });

        // 5. 绑定端口并启动服务
        ChannelFuture future = serverBootstrap.bind(port).sync();
        System.out.println("🚀 Netty 服务端启动成功，监听端口：" + port);

        // 6. 等待服务端关闭
        future.channel().closeFuture().sync();
    } finally {
        // 7. 优雅关闭线程组
        bossGroup.shutdownGracefully();
        workerGroup.shutdownGracefully();
    }
}

2.2 客户端结构

public void start() throws InterruptedException {
    // 1. 创建线程组
    EventLoopGroup group = new NioEventLoopGroup();

    try {
        // 2. 创建客户端启动器
        Bootstrap bootstrap = new Bootstrap();

        // 3. 配置启动器
        bootstrap.group(group)
                .channel(NioSocketChannel.class)  // 设置客户端 Channel 类型
                .option(ChannelOption.SO_KEEPALIVE, true)  // 保持连接活跃
                .handler(new ChannelInitializer<SocketChannel>() {
                    @Override
                    protected void initChannel(SocketChannel ch) {
                        // 4. 设置处理器链
                        ChannelPipeline pipeline = ch.pipeline();
                        pipeline.addLast(new StringDecoder());
                        pipeline.addLast(new StringEncoder());
                        pipeline.addLast(new EchoClientHandler());
                    }
                });

        // 5. 连接服务端
        ChannelFuture future = bootstrap.connect(host, port).sync();
        Channel channel = future.channel();

        // 6. 发送消息
        while (true) {
            String input = scanner.nextLine();
            if ("quit".equalsIgnoreCase(input)) {
                break;
            }
            channel.writeAndFlush(input);
        }
    } finally {
        // 7. 优雅关闭
        group.shutdownGracefully();
    }
}

2.3 消息处理器

服务端处理器：

public class EchoServerHandler extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) {
        String message = (String) msg;
        System.out.println("📨 服务端接收到消息：" + message);

        // 回显消息给客户端
        String response = "服务端回复：" + message;
        ctx.writeAndFlush(response);
    }

    @Override
    public void channelActive(ChannelHandlerContext ctx) {
        System.out.println("🔗 客户端连接建立：" + ctx.channel().remoteAddress());
    }

    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
        System.err.println("💥 服务端发生异常：" + cause.getMessage());
        ctx.close();
    }
}

3. ChannelPipeline 处理器链

ChannelPipeline 是 Netty 的核心概念，它是一个处理器链：

.childHandler(new ChannelInitializer<SocketChannel>() {
    @Override
    protected void initChannel(SocketChannel ch) {
        ChannelPipeline pipeline = ch.pipeline();

        // 添加处理器（按顺序）
        pipeline.addLast(new StringDecoder());    // 解码器
        pipeline.addLast(new StringEncoder());    // 编码器
        pipeline.addLast(new EchoServerHandler()); // 业务处理器
    }
});

3.1 处理器执行顺序

入站（Inbound） ：从前往后执行

网络数据 → StringDecoder → StringEncoder → EchoServerHandler → 业务处理

出站（Outbound） ：从后往前执行

业务数据 → EchoServerHandler → StringEncoder → StringDecoder → 网络发送

3.2 处理器类型

处理器类型	作用	典型实现
编解码器	数据格式转换	StringDecoder, StringEncoder
协议处理器	协议解析	HttpServerCodec, WebSocketFrameDecoder
业务处理器	业务逻辑	自定义 Handler
工具处理器	辅助功能	LoggingHandler, IdleStateHandler

guide-rpc-framework笔记（四）：网络通信

🏗️ 整体架构概览

📁 目录结构

🔧 核心组件分析

1. 协议设计

2. 数据传输对象

RpcMessage - 传输消息包装

RpcRequest - RPC 请求

RpcResponse - RPC 响应

🚀 服务端架构

NettyRpcServer - 服务端启动器

NettyRpcServerHandler - 服务端消息处理器

📱 客户端架构

NettyRpcClient - 客户端连接器

NettyRpcClientHandler - 客户端消息处理器

🔄 完整调用链路

调用链路

客户端发起请求流程：

服务端处理流程：

客户端接收响应：

🛠️ 关键特性

1. 连接管理

2. 异步处理

3. 心跳机制

4. 线程模型

5. 编解码

Demo

1. Netty 核心组件架构

1.1 EventLoopGroup（事件循环组）

1.2 Bootstrap（启动器）

1.3 Channel（通道）

1.4 ChannelHandler（处理器）

2. 简单示例的代码结构

2.1 服务端结构

2.2 客户端结构

2.3 消息处理器

3. ChannelPipeline 处理器链

3.1 处理器执行顺序

3.2 处理器类型

`RpcMessage` - 传输消息包装

`RpcRequest` - RPC 请求

`RpcResponse` - RPC 响应
