基于spark的电力能耗数据分析系统的设计与实现

小飞计算机毕设
76 阅读12分钟

​

一、绪论：为什么要做电力能耗数据分析系统？

1.1 选题背景与意义

随着全球能源危机与 “双碳” 目标推进，电力作为核心能源，其消耗的精细化管理成为关键。传统电力能耗管理存在两大痛点：

  • 数据价值挖掘不足：电力企业积累了海量历史用电数据（如居民、商业、工业用电记录），但多以表格形式存储，无法直观呈现用电趋势、负荷分布等关键信息；
  • 决策缺乏数据支撑：电网调度、能源政策制定依赖经验判断，难以精准预测用电高峰、优化能源分配结构。

基于 Spark 的电力能耗数据分析系统，正是通过大数据技术解决上述问题：

  • 对企业：通过分析用电数据，优化电网负荷调度，降低输电损耗；
  • 对政府：为能源政策制定提供数据依据（如工业错峰用电、居民电价调整）；
  • 对用户：输出个性化用电建议，助力节能降耗。

1.2 国内外研究现状

  • 国内：聚焦 Spark、Hadoop 等开源框架的应用落地，如国家电网基于 Spark 构建用电负荷预测模型，但多局限于单一场景（如工业用电），系统集成度较低；
  • 国外：以美国、欧洲为代表，已将深度学习（如 LSTM）与 Spark 结合，实现高精度用电预测，但技术门槛高，不适用于中小型电力企业。

本系统的创新点在于：兼顾 “轻量化部署” 与 “多维度分析”，基于 Python 生态降低开发成本，同时覆盖居民、商业、工业三类用电场景的分析需求。

1.3 系统研究内容

系统采用 B/S 架构，核心研究内容包括

  1. 数据采集：通过 Scrapy 爬虫获取公开电力数据（如地方电力局发布的月度用电报告），同时支持 Excel 模板导入企业内部数据；
  2. 数据处理：基于 Spark 完成数据清洗（缺失值填充、异常值剔除）、特征提取（如月度用电增长率、峰谷用电占比）；
  3. 分析建模：通过 Spark MLlib 构建用电趋势预测模型，输出未来 1-3 个月用电负荷预测结果；
  4. 可视化展示：使用 ECharts 实现看板可视化（如城市用电分布热力图、各行业用电占比饼图）；
  5. 功能模块：涵盖电力信息管理、城市用电管理、能耗数据分析、个人中心等核心功能。

二、技术栈选型：用什么技术实现系统？

系统开发围绕 “高效、易用、可扩展” 原则，从前端、后端、数据存储、分析引擎四个维度选型，具体如下：

技术层面选用技术核心优势
后端开发Python + Django1. Python 语法简洁，适合快速开发； 2. Django 自带 Admin 后台，无需重复开发管理界面； 3. 支持 ORM 映射，简化 MySQL 数据库操作。
数据分析引擎Spark1. 基于内存计算，处理海量电力数据（千万级记录）速度比 Hadoop 快 10-100 倍； 2. 支持 Python API（PySpark），与后端技术栈无缝衔接； 3. 内置 MLlib 库，可直接调用回归、分类模型做用电预测。
数据存储MySQL1. 开源免费，适合本科生毕业设计轻量化部署； 2. 支持事务管理，确保用电数据录入、修改的一致性； 3. 与 Django 兼容性好，通过django.db模块即可快速连接。
数据采集Scrapy1. Python 开源爬虫框架，可定制爬取规则（如定期抓取地方电力局官网数据）； 2. 支持异步爬取，提高数据采集效率。
前端与可视化HTML + CSS + Vue.js + ECharts1. Vue.js 实现前端组件化开发，界面响应速度快； 2. ECharts 支持多种可视化图表（折线图、饼图、热力图），满足能耗数据展示需求； 3. 适配浏览器访问，无需安装客户端（B/S 架构优势）。

三、系统分析：系统要解决什么问题？

3.1 可行性分析

在开发前，从技术、操作、运行、经济四个维度验证系统落地可能性：

  • 技术可行性：Spark、Django、MySQL 均为成熟技术，有丰富的开源文档与教程；本科生通过 3-4 个月学习，可掌握核心开发技能，技术风险低；
  • 操作可行性：系统界面简洁（如登录页仅需输入用户名密码，数据分析页支持一键导出报告），用户无需专业培训即可操作；
  • 运行可行性：系统对硬件要求低，普通笔记本电脑（8G 内存、i5 处理器）即可运行，支持 Windows、Linux 系统；
  • 经济可行性：所有技术均为开源免费，开发工具仅需 PyCharm（社区版免费）、Navicat（学生版可申请），无额外成本。

3.2 需求分析

3.2.1 功能需求

系统面向管理员单一用户角色（简化设计，聚焦核心分析功能），需求拆解如下

功能模块具体需求
电力信息管理1. 查看 / 添加 / 删除电力新闻（如电价调整通知）； 2. 爬取地方电力局官网数据，自动更新电力信息。
城市管理1. 新增 / 删除城市列表（如北京、上海、广州）； 2. 关联城市与对应的用电数据。
能耗数据分析1. 按 “城市 + 月份” 筛选用电数据（展示商业、居民、工业用电量）； 2. 生成用电趋势图（如某城市近 12 个月用电量变化）； 3. 预测未来 3 个月用电负荷，输出预测报告。
系统简介管理1. 编辑系统说明（如开发目的、使用指南）； 2. 上传系统相关图片（如架构图、操作流程图）。
个人中心1. 修改用户名、密码； 2. 上传头像，查看登录记录。

3.2.2 性能需求

  1. 响应速度：数据查询（如筛选某城市 1 年用电数据）响应时间≤3 秒；
  2. 数据处理能力：支持单次导入 10 万条用电记录，Spark 清洗时间≤5 分钟；
  3. 稳定性：连续运行 72 小时无崩溃，数据无丢失。

3.3 流程分析

以 “能耗数据分析” 核心流程为例，步骤如下：

  1. 管理员登录系统，进入 “能耗数据分析” 模块；
  2. 选择城市（如 “北京”）、月份（如 “2024-01”），点击 “查询”；
  3. 系统调用 Spark 接口，从 MySQL 读取对应数据，完成清洗与计算（如计算总用电量、各行业占比）；
  4. 前端通过 ECharts 展示结果（如饼图展示行业用电占比、折线图展示月度趋势）；
  5. 管理员可点击 “导出报告”，下载 Excel 格式的分析结果。

四、系统设计：系统如何实现？

4.1 系统架构设计

采用 B/S 三层架构，清晰划分职责，便于后期维护：

客户端层（浏览器）
↓
应用层（Django + Spark）
├─ 视图层（Views）：处理用户请求（如登录验证、数据查询）；
├─ 业务逻辑层（Services）：实现核心功能（如Spark数据清洗、用电预测）；
├─ 数据访问层（Models）：通过Django ORM操作MySQL数据库；
└─ 爬虫模块（Scrapy）：定时爬取电力数据，存入数据库；
↓
数据层（MySQL）
├─ 用户表（存储管理员账号信息）；
├─ 电力信息表（存储电力新闻、政策）；
├─ 城市表（存储城市列表）；
├─ 能耗数据表（存储商业、居民、工业用电量）；
└─ 系统配置表（存储系统简介、图片路径）。

4.2 数据库设计

4.2.1 E-R 图核心实体

系统核心实体包括 “管理员”“城市”“能耗数据”，实体间关系如下：

  • 管理员 1 对多 能耗数据：一个管理员可管理多个城市的能耗数据；
  • 城市 1 对多 能耗数据：一个城市对应多条月度能耗数据。

4.2.2 核心数据表结构

以 “能耗数据表” 为例，结构设计如下（其他表简化展示）：

表名字段名类型说明主键 / 外键
energy_dataidbigint唯一标识主键
addtimetimestamp创建时间自动填充当前时间-
monthvarchar(20)月份格式：2024-01-
cityvarchar(50)城市关联 “城市表” 的城市名外键
commercial_powerdouble商业用电量单位：万千瓦时-
residential_powerdouble居民用电量单位：万千瓦时-
industrial_powerdouble工业用电量单位：万千瓦时-
total_powerdouble总用电量自动计算（商业 + 居民 + 工业）-

4.3 核心模块设计（以能耗数据分析为例）

  1. 数据导入：管理员上传 Excel 模板（含城市、月份、各行业用电量），Django 解析 Excel 数据，通过 ORM 存入 MySQL；
  2. 数据清洗：调用 PySpark 接口，剔除异常值（如用电量为负数的记录），填充缺失值（如用该城市前 3 个月平均值填充）；
  3. 数据分析：Spark 计算关键指标（如月度用电增长率 =（本月 - 上月）/ 上月 ×100%），生成分析结果；
  4. 可视化展示：Django 将分析结果传递给前端，ECharts 渲染图表（如折线图展示增长率变化）。

五、系统实现：关键功能界面与代码片段

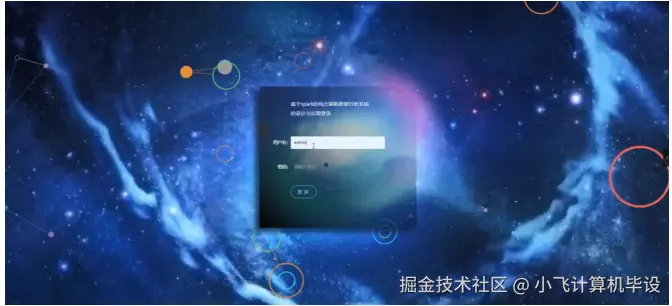

5.1 系统登录界面

  • 实现逻辑：管理员输入用户名（默认：admin）、密码（默认：123456），Django 验证账号密码是否匹配 MySQL 用户表数据，匹配成功则跳转主界面；
  • 界面效果：简洁登录框（居中显示），底部有 “忘记密码？” 提示（跳转至管理员联系方式页面）；
  • 关键代码（Django Views）：
from django.contrib.auth import authenticate, login
from django.shortcuts import render, redirect

def login_view(request):
    if request.method == 'POST':
        username = request.POST.get('username')
        password = request.POST.get('password')
        user = authenticate(username=username, password=password)
        if user:
            login(request, user)
            return redirect('/index/')  # 跳转主界面
        else:
            return render(request, 'login.html', {'error': '用户名或密码错误'})
    return render(request, 'login.html')

5.2 能耗数据分析界面

  • 实现逻辑：管理员选择城市和月份，点击 “查询” 后，后端调用 Spark 处理数据，返回 JSON 格式的分析结果，前端 ECharts 渲染图表；

  • 界面效果：

    • 左侧：筛选条件（城市下拉框、月份日期选择器）；
    • 右侧：上方为饼图（各行业用电占比），下方为折线图（近 12 个月用电量趋势）；
    • 底部：“导出报告” 按钮（下载 Excel 格式分析结果）；

  • 关键代码（Spark 数据处理）：

from pyspark.sql import SparkSession

def analyze_energy(city, month):
    # 初始化Spark会话
    spark = SparkSession.builder.appName("EnergyAnalysis").getOrCreate()
    # 读取MySQL能耗数据
    df = spark.read.format("jdbc").options(
        url="jdbc:mysql://localhost:3306/energy_db",
        dbtable="energy_data",
        user="root",
        password="123456"
    ).load()
    # 筛选指定城市和月份的数据
    filtered_df = df.filter((df["city"] == city) & (df["month"] == month))
    # 计算各行业用电占比
    result = filtered_df.select(
        "commercial_power", "residential_power", "industrial_power", "total_power"
    ).withColumn(
        "commercial_ratio", filtered_df["commercial_power"] / filtered_df["total_power"] * 100
    ).withColumn(
        "residential_ratio", filtered_df["residential_power"] / filtered_df["total_power"] * 100
    ).withColumn(
        "industrial_ratio", filtered_df["industrial_power"] / filtered_df["total_power"] * 100
    ).collect()
    spark.stop()
    return result[0]  # 返回分析结果

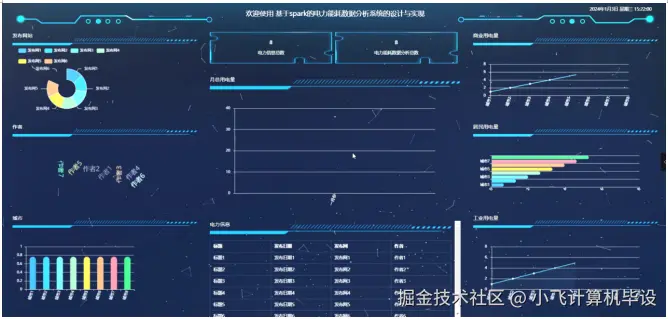

5.3 看板可视化界面

  • 实现逻辑：整合全量数据，展示核心指标（如全国总用电量、用电最多的城市、各行业用电占比）；

  • 界面效果：

    • 顶部：数字卡片（展示全国总用电量、工业用电量、居民用电量）；
    • 中部：热力图（展示各城市用电分布，颜色越深用电量越高）；
    • 底部：柱状图（展示 Top5 用电城市的月度用电量）；

  • 关键代码（ECharts 热力图渲染）：

// 初始化ECharts实例
var myChart = echarts.init(document.getElementById('heatmap'));
// 后端传递的城市用电数据（示例）
var data = [
    {name: '北京', value: 1200},
    {name: '上海', value: 1500},
    {name: '广州', value: 1000}
];
// 配置热力图
option = {
    title: {text: '全国城市用电分布热力图'},
    visualMap: {min: 500, max: 2000, left: 'left'},
    series: [{
        type: 'map',
        map: 'china',
        data: data,
        label: {show: true},
        emphasis: {label: {color: '#fff'}, itemStyle: {areaColor: '#389BB7'}}
    }]
};
myChart.setOption(option);

六、系统测试：系统好不好用？

6.1 测试目的

验证系统是否满足需求：功能是否完整、性能是否达标、操作是否便捷，为后续优化提供依据。

6.2 测试方法

采用 “黑盒测试”（不关注代码逻辑，仅验证输入输出），覆盖核心功能模块：

  • 功能测试：设计测试用例，验证每个功能是否正常运行；
  • 性能测试：模拟高数据量场景（如导入 10 万条用电记录），测试响应时间；
  • 兼容性测试：在 Chrome、Firefox、Edge 浏览器中测试界面是否正常显示。

6.3 核心测试用例与结果

以 “能耗数据分析” 模块为例，测试用例设计如下：

测试用例编号测试步骤预期结果实际结果测试结论
TC-0011. 登录系统； 2. 进入 “能耗数据分析” 模块； 3. 选择城市 “北京”、月份 “2024-01”； 4. 点击 “查询”。1. 显示北京 2024-01 月商业、居民、工业用电量； 2. 生成饼图和折线图。与预期一致通过
TC-0021. 进入 “能耗数据分析” 模块； 2. 选择城市 “上海”、月份 “2023-13”（无效月份）； 3. 点击 “查询”。提示 “月份格式错误，请输入正确的月份（如 2024-01）”。与预期一致通过
TC-0031. 进入 “能耗数据分析” 模块； 2. 选择城市 “广州”、月份 “2024-02”； 3. 点击 “导出报告”。下载 Excel 文件，包含广州 2024-02 月用电数据及分析结果。与预期一致通过

七、运行截图

​

​

​

​

​

八、源码与资料获取

本文仅展示平台核心功能与关键代码，完整开发资料包含：

全套源码（后端 SSM 工程 + 前端小程序代码 + MySQL 脚本）；
详细开发文档（环境搭建步骤、接口说明、数据库设计图）；
测试用例与性能测试报告；
论文完整文档（含目录、参考文献、图表）。\

如果本文对你的毕设或项目开发有帮助，欢迎点赞 + 收藏 + 关注，后续会持续分享管理系统类、校园类项目开发技巧！

​
