1.引言
数字孪生作为物理实体的虚拟映射，对三维建模的精度、动态交互能力及大规模场景生成效率提出了极高要求。Houdini 凭借其程序化建模技术，通过节点化工作流、非破坏性编辑和多源数据融合等特性，成为数字孪生领域的关键工具。本文探讨了利用地理信息数据（SHP 格式）与开放街道地图数据（OSM）在 Houdini 软件中实现程序化三维城市场景构建的技术路径。提出了一种基于节点封装、属性解析与多级细节控制（LOD）的 Houdini 解决方案，并验证了其在高效率生成复杂城市模型中的可行性。（以下内容均来源于《数字孪生与智能算法白皮书2025》）
2.程序化构建场景流程
SHP/OSM 数据预处理->数据读取->程序化生成->导出 HDA->渲染引擎中使用
① 数据的预处理
A. 数据清洗与格式转换使用 QGIS 或 Python 脚本过滤空几何体（如 NULL 面、零长度线段），移除冗余字段 （如 FID、Shape_Area），通过 GDAL/OGR 工具将 SHP 转换为 Houdini 支持的格式（如 GeoJSON、CSV），保留几何类型（面、线、点）及属性字段格式统一化。
B. 几何修复与拓扑优化使用 shapely 库修复自相交多边形（buffer(0)方法），或通过 Houdini 的 Clean SOP 节点消除裂缝与非流形边，对复杂面状数据（如不规则建筑基底）应用 Douglas-Peucker 算法，减少顶点数量（误差阈值≤0.1 米）。
C. 属性映射与增强 重命名属性字段（如 height→building_height），统一单位（米/英尺），缺失值填充（如楼层数默认设为 3），将用地类型（landuse）映射至 Houdini 材质系统（如 residential→红色材质球）。
D. 坐标转换 使用 proj4 库或 Houdini GIS 插件，将 SHP 的局部坐标系（如 CGCS2000）转换为 WGS84 （EPSG:4326），或直接转换为目标场景的工程坐标系，若 SHP 包含 Z 值，直接提取为 elevation 属性；若无，则通过 DEM 数据插值补全。

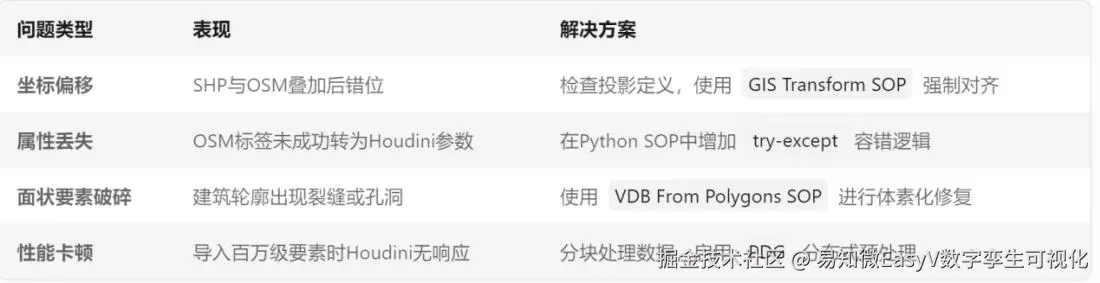

常见问题及解决方案
② 从数据到动态孪生体的构建 地理空间数据的高效整合
Houdini 支持直接导入 SHP（矢量地理数据）与 OSM（开放街道地图数据），并通过 Python SOP 节点或 GIS 插件实现坐标系统一与拓扑优化。 例如，将 SHP 文件中的建筑基底面与 OSM 的道路层级关系结合，生成高精度城市场景。 Houdini 的属性传递机制还能将 GIS 数据中的高程、用地类型等参数映射为建筑高度、屋 顶形态等三维模型属性，实现数据驱动的动态建模。

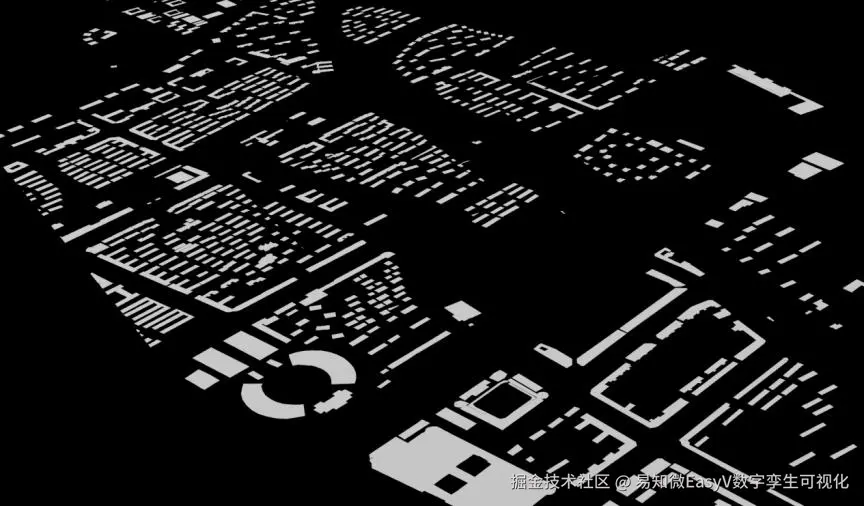

城市建筑 SHP 数据

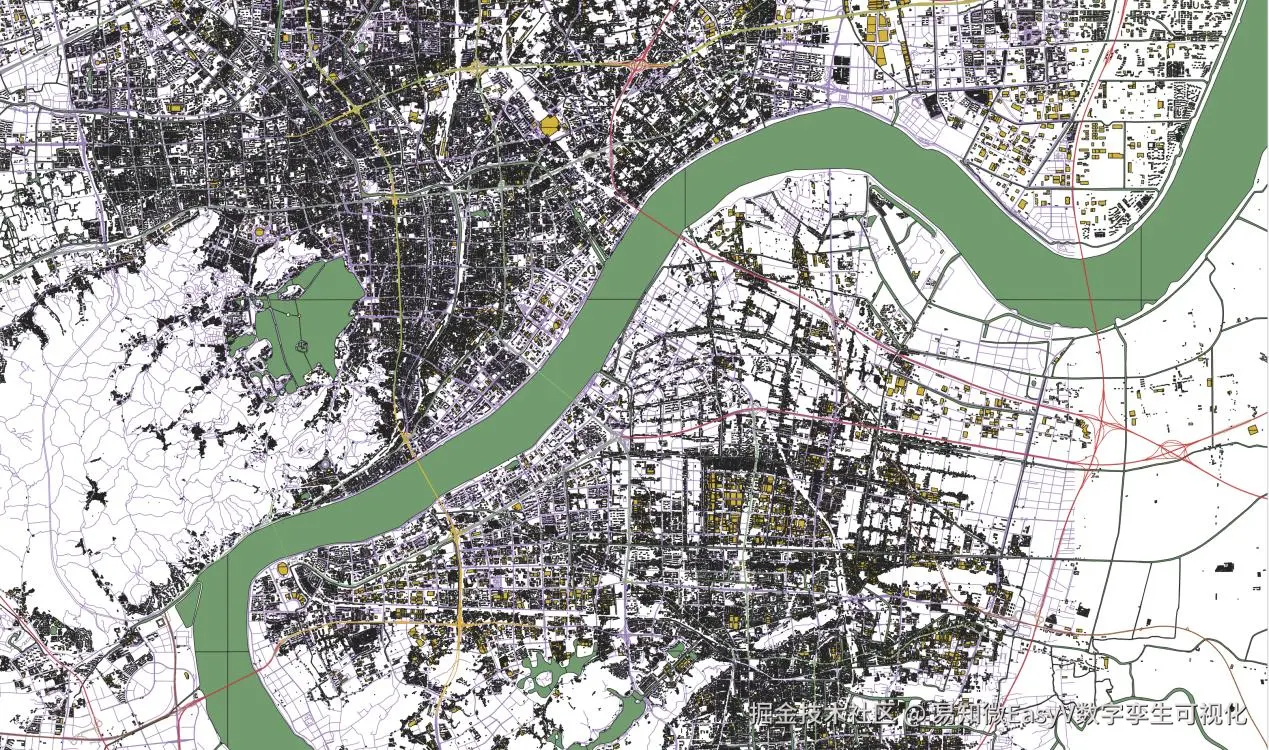

OSM 数据
③ 程序化生成与参数化控制

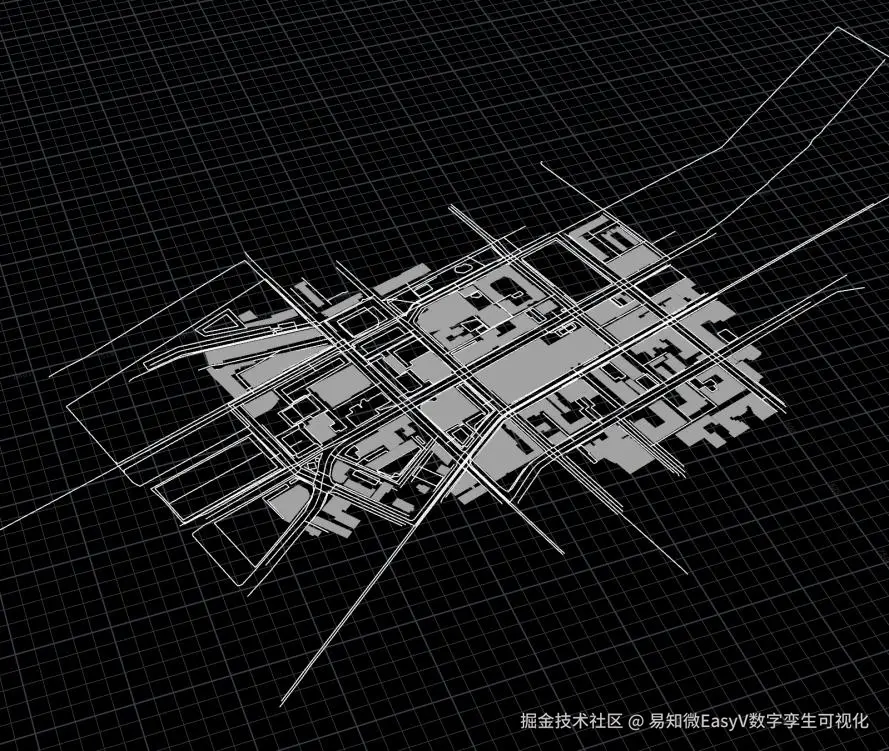

基于 shp 数据和 OSM 数据获取建筑的基础形状
数据生成建模模型方法中，首先设定建筑轮廓区域大小，然后根据数据中的 Height 或 者 floor 属性进行向上伸展，得到楼层的柱体信息；之后结合柱体侧面和墙体厚度，生成楼层的墙体，同时在侧面按照随机分布规则生成窗体的位置，并与墙体结合，得到楼层的模型；之后迭代每个楼层，并对楼层面积进行一定扩充，得到建筑的所有楼层模型；最后将所有的楼层模型结合在一起得到建筑的整体模型，然后计算单个楼层中模型的生成，如窗户，门等模型位置，然后对楼层面积进行扩充，并按照相同的方法迭代计算下一楼层的模型信息，不断扩充至顶层最终完成建筑模型的生成。为了减少视觉上的重复性，可以读取数据中的建筑类型，根据类型进行分组生成不同的楼层，或者添加许多随机化的规则， 增加了系统的复杂性，然后进行复制拼装达到目标楼层数量，来实现基础的建筑模型程序化生成。

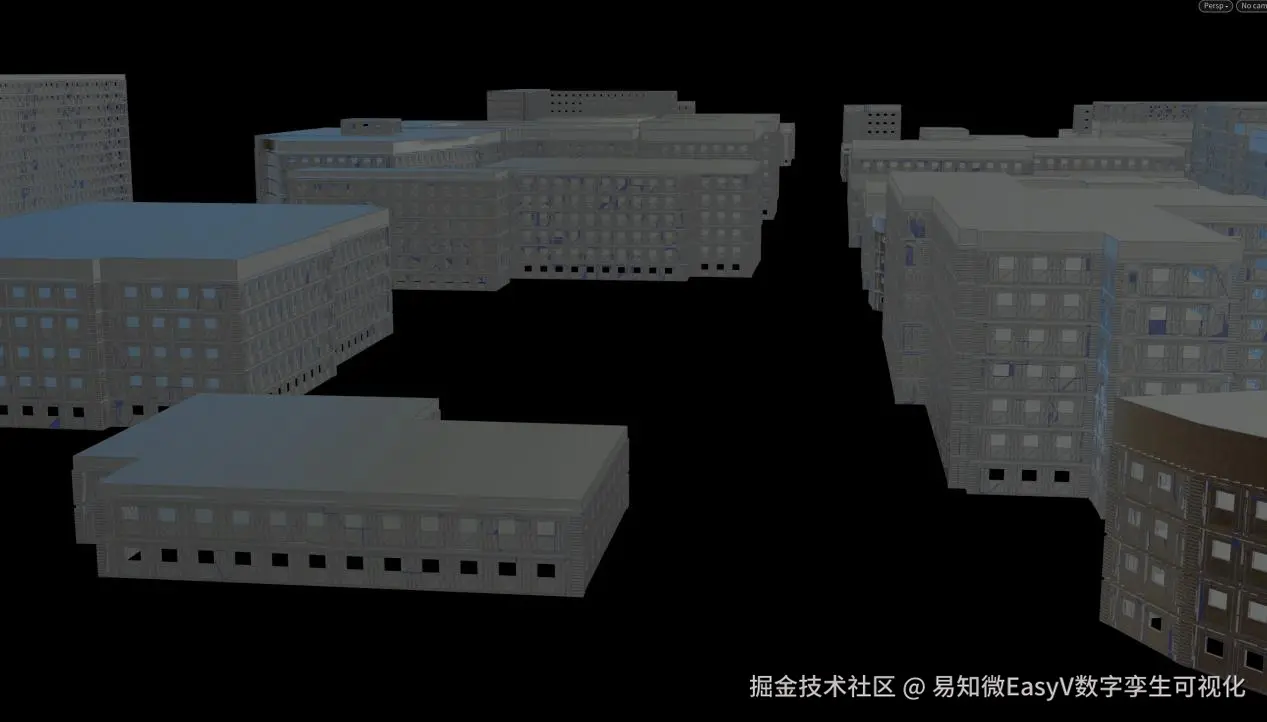

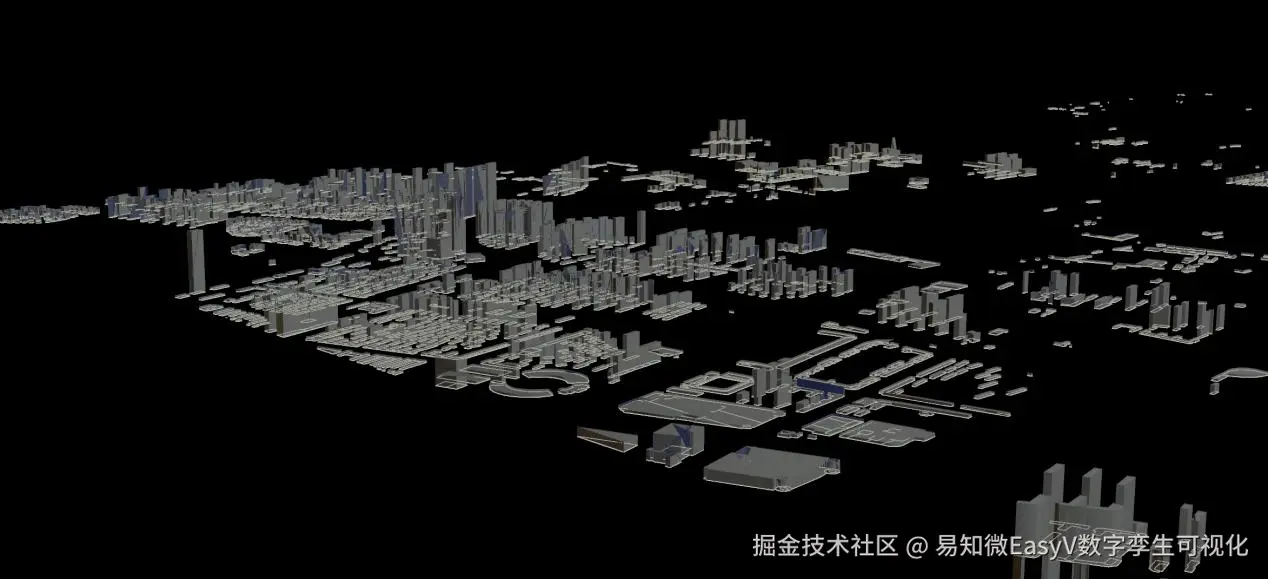

基于数据形状生成的城市建筑群
随着现代计算机图形硬件的发展，图形显示以及计算能力的大大提高，越来越丰富复杂的内容都可以以图形的方式可视化出来。这极大的带动了游戏、AR 以及 VR 等行业的发展。这些行业对于信息展示都是基于场景来进行的。场景中往往包含了如地形、植被、 道路、城市建筑等一系列信息。然而随机场景的不断复杂和场景规模的不断增大，传统场景建模已经不能满足现代行业的要求。基于程序化的场景建模方法正在逐步取代传统的人工摆放模型的场景建模方法，建立一个实用的程序化场景建模系统。
