前言
作为计算机专业人士，当我接触到雷达图像处理时，最让我感到头疼的便是看到“电磁波”、“脉冲压缩”、“多普勒”等专业术语，仿佛在看天书，但我发现，抛开这些复杂的物理过程，雷达图像的底层不就是一种特殊格式的数据嘛！而处理和可视化数据，不正是计算机人的老本行吗？本篇文章将用Python代码模拟雷达数据生成与可视化的过程，带您从编程角度轻松上手雷达图像处理。
特别说明：本文旨在从计算机数据处理和可视化的角度，为初学者提供一个理解雷达成像的桥梁。内容高度简化，忽略了大量物理细节，并非真实的雷达信号处理过程。欢迎雷达专业人士交流指点，但请轻拍~
一、为什么从“模拟数据”开始学习雷达图像处理？
作为计算机专业人士，我们最擅长的就是代码构建和理解系统，但雷达图像处理需要深厚的电磁学理论背景，这并非计算机专业人士所擅长的。 实际上，雷达图像本质上是一种特殊格式的数据，而数据处理正是我们的强项。通过模拟数据生成，我们可以： 1、绕过硬件的壁垒：无需理解复杂的雷达发射、接收机制 2、聚焦算法本质：直接关注坐标转换、滤波、可视化等核心处理流程 3、快速验证想法：通过调整参数，立刻能看到效果，增加正反馈，加速学习过程。
二、环境准备：所需Python库
在开始之前，确保你已经安装一下Python库:
import numpy as np
import matplotlib.pyplot as plt
import math
这些库分别用于数值计算、数据可视化和数学运算，是雷达图像处理的基础工具。
三、实战演练：四步实现雷达图像模拟
1.模拟雷达数据生成
雷达数据通常是极坐标格式，包含目标的距离和角度信息。我们首先模拟几个目标。 代码如下：
def generate_radar_data():
"""
生成模拟雷达数据
返回：目标列表，每个目标为[距离(m), 角度(弧度)]
"""
targets = [
[100, 0], # 正北方向100米处
[50, math.pi/2], # 正东方向50米处
[150, math.pi/4], # 东北方向150米处
[100, 3*math.pi/2] # 正西方向100米处
]
return np.array(targets)
# 生成数据
targets = generate_radar_data()
print("模拟雷达目标数据：")
print("格式：[距离(m), 角度(弧度)]")
print(targets)
2.极坐标转换为直角坐标
雷达数据通常需要从极坐标转换为直角坐标，才能在平面显示。 代码如下：
def polar_to_cartesian(targets):
"""
将极坐标转换为直角坐标
"""
x_coords = targets[:, 0] * np.sin(targets[:, 1])
y_coords = targets[:, 0] * np.cos(targets[:, 1])
return x_coords, y_coords
x_coords, y_coords = polar_to_cartesian(targets)
print("\n直角坐标结果：")
for i in range(len(targets)):
print(f"目标{i+1}: X={x_coords[i]:.2f}m, Y={y_coords[i]:.2f}m")
3.添加噪声模拟真实环境
实际情况中，雷达数据往往会有噪声，可添加随机噪声模拟真实环境。 代码如下：
def add_noise(x_coords, y_coords, noise_level=5):
"""
添加高斯噪声模拟真实雷达环境
"""
x_noisy = x_coords + np.random.normal(0, noise_level, len(x_coords))
y_noisy = y_coords + np.random.normal(0, noise_level, len(y_coords))
return x_noisy, y_noisy
x_noisy, y_noisy = add_noise(x_coords, y_coords)
4.绘制雷达扫描图
使用Matplotlib创建雷达平面位置指示器（PPI）显示。 代码如下：
def plot_radar_display(x_clean, y_clean, x_noisy, y_noisy):
"""
绘制雷达显示图，对比理想数据与含噪声数据
"""
plt.figure(figsize=(10, 8))
# 绘制理想目标位置
plt.scatter(x_clean, y_clean, s=100, c='red', marker='o', label='ideal_target_position')
# 绘制含噪声目标位置
plt.scatter(x_noisy, y_noisy, s=100, c='blue', marker='x', label='noise_target_position')
# 连接理想位置和噪声位置，显示误差
for i in range(len(x_clean)): plt.plot([x_clean[i], x_noisy[i]], [y_clean[i], y_noisy[i]],
'g--', alpha=0.5, linewidth=6)
# 设置图形属性
plt.grid(True, linestyle='--', alpha=0.7)
plt.xlabel('eastern_distance (m)', fontsize=12)
plt.ylabel('north_distance (m)', fontsize=12)
plt.axis('equal')
plt.legend()
plt.tight_layout()
# 添加雷达扫描线动画效果说明
angles = np.linspace(0, 2 * math.pi, 100)
radius = 200
x_scan = radius * np.cos(angles)
y_scan = radius * np.sin(angles)
plt.plot(x_scan, y_scan, 'r--', alpha=0.3, label='maximum_scan_range')
return plt
plot_radar_display(x_coords, y_coords, x_noisy, y_noisy)
plt.show()
四、效果展示与结果分析

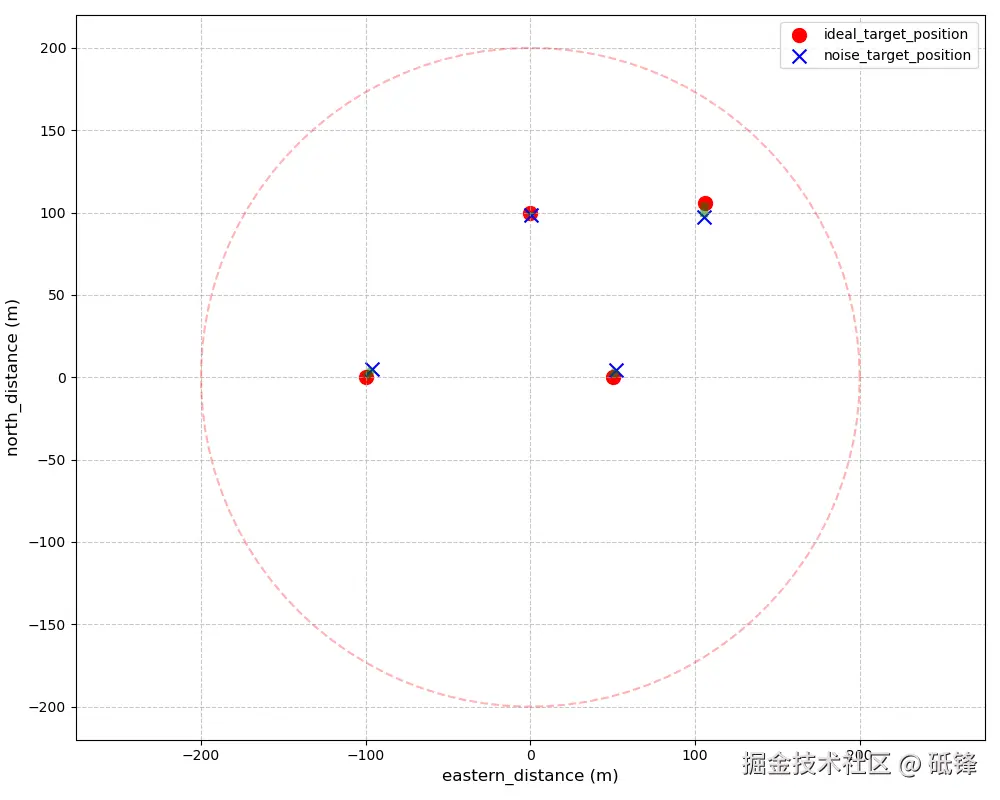

运行上述代码后，你将得到一个类似下图的雷达显示界面：
红点表示理想目标位置
蓝叉表示受噪声影响后实际的监测位置
外围圆圈表达雷达的最大探测范围
通过这个可视化结果，我们可以直观的理解： 1.雷达如何通过距离和角度定位目标 2.噪声对探测精度的影响 3.极坐标和直角坐标的映射关系
总结
本文通过Python代码模拟演示了雷达图像处理的核心流程：数据生成→坐标转换→噪声模拟→可视化。通过这种方法，可以让我们能够： 1.避开硬件知识壁垒，聚焦算法本质 2.通过代码理解原理，加深对雷达工作原理的理解 作为计算机专业人士，我们最大的优势就是用代码构建和理解复杂系统，雷达图像处理本质是一种特殊的数据处理任务。
