引言（Introduction）

本章将深入探讨 Lambda 架构这一数据工程模式，并使读者熟悉如何用该模式构建解决方案。内容将涵盖 Lambda 模式能够解决的用例；还将基于开源与云技术讲解如何设计采用 Lambda 的系统，并通过示例应用与代码片段加以演示。此外，我们也会介绍 Lambda 模式在真实场景中的应用实例。

结构（Structure）

本章涵盖以下主题：

  • Lambda 架构模式的用例
  • 基于 Lambda 模式的系统设计
  • 构建 Lambda 架构系统的技术选型
  • 真实案例

目标（Objectives）

在本章结束时，你将对 Lambda 架构模式有深入理解；也能够基于该模式设计并构建数据管道，并编写代码落地该设计。你将了解应选择的技术栈，以及如何将各组件“缝合”起来，构建端到端的 Lambda 架构管道。最后，你还将理解哪些真实业务场景适合采用该模式，并看到来自 金融科技（Fintech） 的示例。

Lambda 架构模式的用例（Use cases for Lambda architecture pattern）

Lambda 架构是一种复杂的数据工程模式，应当谨慎、少量地使用。它可以同时结合实时系统与批处理系统的优势，但实现成本较高。适用于那些“既要实时又要批处理”的投入产出比（ROI）可以被证明合理的领域。该模式包含 速度层（speed） 、**批处理层（batch）与服务层（serving）**三层。

机器学习模型的创建与打分（Machine learning model creation and scoring）

Lambda 架构可用于同时满足“离线构建 ML 模型”与“基于实时数据进行打分”的系统需求。训练模型的关键在于干净且定义明确的历史数据与训练框架。历史数据由 批处理层提供；速度层使用批处理层产出的模型进行实时打分；服务层综合实时与批量打分，为业务决策提供洞察。下面详细说明该系统的构建方式。

批处理层（Batch layer）

为批量训练机器学习模型，需要先将事务源系统的数据汇入数据湖：可按周期从事务系统卸数到 S3 或 HDFS 等廉价存储。数据入湖后，由批量 Spark 作业进行清洗与特征提取（即将原始数据中有价值的字段加工成模型输入所需的形式）。可见，Lambda 的批处理层并非单一作业，而是一组流水线作业：抽取 → 清洗 → 特征工程。

特征准备好后，即可使用 TensorFlow / PyTorch 等训练框架进行批量训练：在某个时间点抽取一批特征值送入训练；模型以增量方式构建，最终得到版本化的可用模型。随着数据演进，抽取/清洗/特征/训练这一批式流程可周期性重复，产出不同版本，使模型能够反映数据分布的变化。下图展示：通过批量抽取把源数据入湖、用 Spark 清洗并抽取特征、再用训练框架进行训练（图 6.1）。

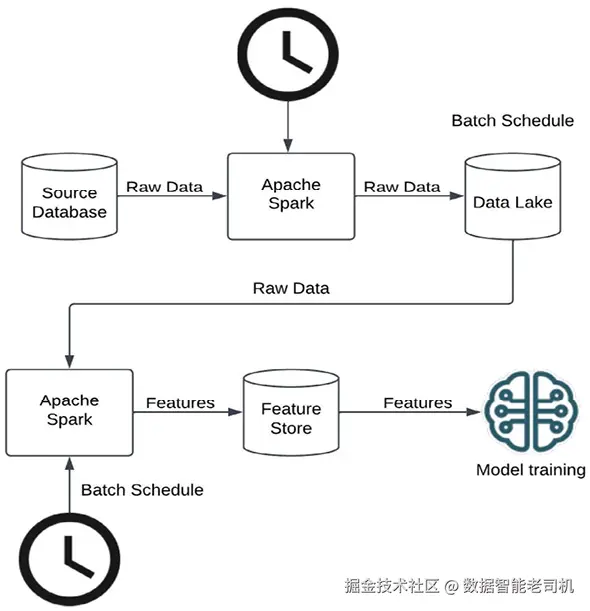

图 6.1：用于特征工程的批量抽取（Batch extraction for feature engineering）

速度层（Speed layer）

速度层利用批处理层产出的模型进行实时打分。在打分前，需要对事务系统生成的数据进行实时处理并提取特征。通常做法是：在源库上使用 CDC（变更数据捕获） 与 Kafka Connect + Kafka 等消息技术实时抽取数据；通过 SMT（Single Message Transforms） 对抵达 Kafka 的每条消息应用业务转换，提取打分所需特征，并将其发送给模型进行推断。随着批处理层持续产出新模型版本，速度层需跟随并使用最新版本进行打分。下图展示了速度层如何从源系统持续获取数据进行实时打分（图 6.2）。


图 6.2：实时推理（Real-time inferencing）

服务层（Serving layer）

服务层将批处理层的历史视图与速度层的实时分值相结合，对外提供统一视图，以支持业务决策。通过融合两者，服务层帮助用户做出更为准确的预测与判断。

具有历史偏好的实时数据分析（Real-time data analysis with historical bias）

当用于分析的数据恰到好处时，分析才真正有力。根据用例不同，所需数据可能偏历史，也可能偏当前。历史数据一般通过批处理提供，当前数据则由实时系统提供；但两者并非互斥。在某些用例中，同时具备整理好的历史数据与实时数据会显著增强分析能力。
一个简单例子是银行联络中心坐席的数据服务：当客户因借记交易失败致电时，拥有该笔交易的实时数据可以立刻解决客户当下问题；同时掌握客户历史交易信息则可借机提供定制化产品（如定期存款、保险）。

要构建该系统的速度层、批处理层与服务层，做法如下。首先看速度层：在目标分析系统上建立两张表——speed 表与batch 表，分别存储实时与批量数据。batch 表每日装载一次，speed 表则随着源事务系统的变化持续更新。

正如“实时数据工程模式”一章所述，从事务系统搬运数据到实时分析系统通常使用CDC：事务系统的每次变更写入变更日志，源端 Kafka 连接器读取该日志并写入 Kafka topic；分析系统的汇端连接器（sink）消费消息，转换为相应的 INSERT/UPDATE/DELETE，并应用到目标 speed 表（图 6.3）。


图 6.3：使用 CDC 的速度层（Speed layer using CDC）

batch 表可在日终由 speed 表派生而来。通常，batch 表会在处理后更为规范与整洁，并非简单拷贝。每天结束时，可由 Spark 作业读取 speed 表、整备数据并写入 batch 表，随后截断 speed 表以避免在服务层合并时出现重复数据。下图展示了如何在日终用速度层作为批处理层的数据来源（图 6.4）。


图 6.4：批处理层从速度层摄取（Batch layer ingestion from speed layer）

接着定义服务层：其职责是合并 batch 与 speed 两层的数据并对外提供分析能力，构建方式有两种：

  • 逻辑服务层：在查询时通过**视图（view）**联结现有表（适用于对服务时延不苛刻的场景）。
  • 物理服务层：预先将数据**合并（必要时预聚合）**到服务表中（适用于对查询时延要求很低的场景）。

下图分别给出两种服务层的示意：

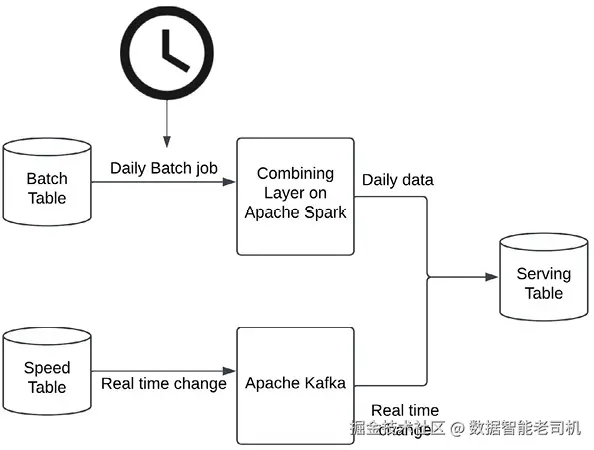

图 6.5：物理数据服务层（Physical data serving layer）


图 6.6：逻辑数据服务层（Logical data serving layer）

采用 Lambda 模式设计系统（Designing system with a Lambda pattern）

本节我们将设计并构建一个 Lambda 系统，通过将历史数据与实时数据相结合来完成数据分析。演示中以 MySQL 为源系统，ClickHouse 为目标系统。

速度层（Speed layer）

速度层通过 Kafka 源连接器从 MySQL 实时抽取数据（读取 CDC 变更日志），并把数据推送到 Kafka topics；随后由 ClickHouse 汇（sink）连接器消费这些消息，将其转换为 INSERT / UPDATE / DELETE 操作，写入 ClickHouse 的 speed 表。下图展示了从 MySQL 到 ClickHouse 的基于 Kafka 的实时装载（图 6.7）：

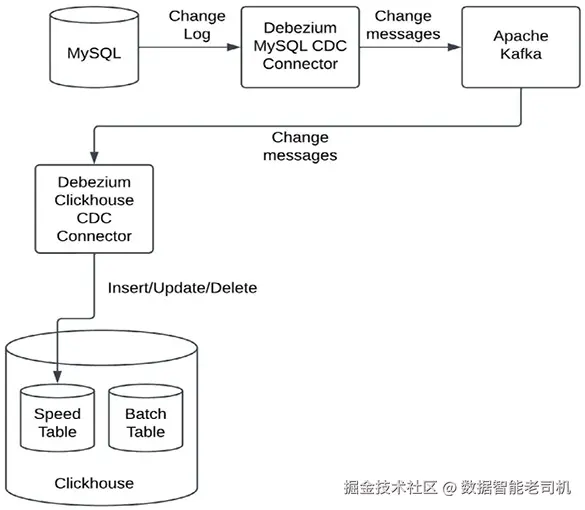

图 6.7：基于 CDC 的速度层（Speed layer using CDC）

本章末尾 “Setup instructions” 小节给出了配置 Kafka 连接器以搬运数据的步骤。

批处理层（Batch layer）

批处理层按天从 MySQL 表抽取数据，在 Apache Spark 作业中进行整理与加工（curate），并写入 ClickHouse 的 batch 表。Spark 分别通过 JDBC 连接器读取 MySQL、写入 ClickHouse。可用 cron 调度每日的批处理任务。下图演示了将数据从 MySQL 搬运到 ClickHouse 的批处理作业（图 6.8）：


图 6.8：带 ETL 的批处理层（Batch layer with ETL）

系统包含一张名为 sales_table 的 MySQL 表，存放当月销售数据。表中 transaction_ts 列保存交易时间戳。Spark 程序以天为批读取、处理，并加载到 ClickHouse 目标表以供分析。

该程序需要 MySQL 与 ClickHouse 的 JDBC 驱动（可从各自的下载页获取）。

还需在系统中安装 Spark，可执行：

brew install apache-spark

在创建 MySQL 表之前，需要安装并启动 MySQL 服务（详见官方文档）。同理，创建 ClickHouse 数据库与表之前，也需要在本地或云端完成 ClickHouse 的安装/开通。

以下步骤与代码演示如何为批处理层将数据从 MySQL 搬运到 ClickHouse：

1）创建 MySQL 数据库

CREATE DATABASE sales_db;

2）连接并创建月度交易数据表

USE sales_db;
CREATE TABLE sales_table (
    transaction_id INT AUTO_INCREMENT PRIMARY KEY,
    transaction_amount DECIMAL(10, 2) NOT NULL,
    product_id INT NOT NULL,
    location_id INT NOT NULL,
    transaction_ts TIMESTAMP NOT NULL
);

3）向 MySQL 载入示例数据

LOAD DATA INFILE '/tmp/sales_table_january_2024.csv' INTO TABLE sales_table
FIELDS TERMINATED BY ',' ENCLOSED BY '"'
LINES TERMINATED BY '\n'
IGNORE 1 LINES
(transaction_id, transaction_amount, product_id, location_id, transaction_ts);

4）在 ClickHouse 上创建数据库

CREATE DATABASE sales_db;

5）连接并创建用于分析的 ClickHouse 表

USE sales_db;
CREATE TABLE sales_table (
    transaction_id UInt32,
    transaction_amount Decimal(10, 2),
    product_id UInt32,
    location_id UInt32,
    transaction_ts Timestamp
)
ENGINE = MergeTree()
ORDER BY transaction_id;

6）按日搬运数据的 Spark 作业

from pyspark.sql import SparkSession

# Create a SparkSession
spark = SparkSession.builder \
    .appName("MySQL to Clickhouse") \
    .getOrCreate()

# Setup the MySQL JDBC connection properties
mysql_url = "jdbc:mysql://localhost:3306/sales_db"
mysql_properties = {
    "user": "root",
    "password": "MyPassword",
    "driver": "com.mysql.cj.jdbc.Driver"
}

# Query to batch query the day's data in MySQL
query = "(SELECT transaction_id, transaction_amount, product_id, location_id, transaction_date FROM sales_table where  transaction_ts> DATE_SUB(CURRENT_TIMESTAMP, INTERVAL 10 SECOND)

# Read from MySQL daily data table into DataFrame
mysql_df = spark.read.jdbc(url=mysql_url, table=query, properties=mysql_properties)

# Setup ClickHouse JDBC connection properties
clickhouse_url = "jdbc:clickhouse://url:port/default"
clickhouse_properties = {
    "user": "default",
    "password": "MyPassword",
    "ssl": "true",
    "driver": "com.clickhouse.jdbc.ClickHouseDriver"
}

# Write daily data from MySQL to Clickhouse in a batch
mysql_df.write \
    .mode("append") \
    .jdbc(url=clickhouse_url, table="sales_table", properties=clickhouse_properties)

# Stop the SparkSession
spark.stop()

7）用 cron 调度 Spark 作业

crontab -e
0 22 * * * spark-submit --jars "/tmp/jdbc_dir/mysql-connector-j-9.0.0.jar,/tmp/jdbc_dir/clickhouse-jdbc-0.7.0.jar" spark_program.py

服务层（Serving layer）

在 ClickHouse 中，可直接对 speed 表与batch 表创建视图进行合并（如 UNION），对外呈现为单一实体。若查询时延敏感，可将两张表合并落到一张物理表，以避免在视图中做合并开销。最终选择逻辑视图还是物化/物理表，取决于应用的可接受时延：

  • 低时延（如实时反欺诈、实时推荐）通常需要物化；
  • 传统批量 BI / 线下会员忠诚度等场景可用逻辑视图。

在 ClickHouse 中创建 Serving 视图：

create view serving_view as
select * from batch_table
union
select * from speed_table;

Lambda 系统的技术选型（Technologies for Lambda systems）

Lambda 系统的技术组合 = 批处理 + 实时。由于同时利用批处理层与速度层，其所需技术也更为多样；服务层则根据逻辑/物理形态采用不同技术。

  • 批处理层：一次处理大量数据，要求能在无瓶颈下横向扩展。历史上常用 Hadoop MapReduce（HDFS 作为临时/持久存储），但其资源利用效率不佳；现代系统更多采用 Apache Spark（可从失败点重启，性能与可靠性更优）。存储侧，对象存储正逐步成为默认选择，取代 HDFS。
  • 批作业调度/编排：Apache Airflow 以跨系统适配性与 DAG 建模能力成为强选择；简单场景可用 Linux Cron。
  • 速度层：需要高吞吐 + 低延迟的消息投递与流处理，常见技术包括 Apache Kafka、Apache Flink、Spark Streaming。其中 Kafka 因连接器生态丰富而最为常用，提供至少一次投递语义，显著简化实时应用开发。
  • 速度层数据库：需高吞吐、低延迟访问，常见选择有 Redis、Couchbase、Aerospike。小规模、可完全驻内存的场景优先 Redis；数据规模更大且既需内存级服务又需持久化时，倾向 Couchbase（持久化存储 + 集成缓存）。
  • 服务层：可为逻辑（基于视图，无需额外技术）或物理（需要把 batch 与 speed 数据合并，通常需 Spark 与 Kafka 协同）。

下图给出了 Lambda 架构的数据层与各层适配的技术词云（图 6.9）：

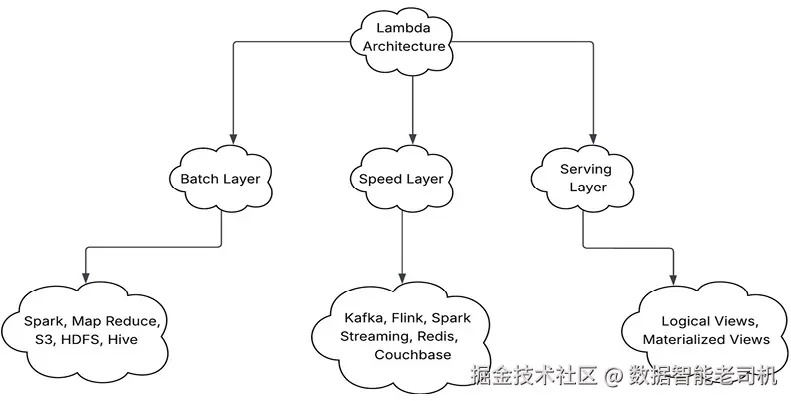

图 6.9：Lambda 架构中的数据层与适用技术

真实世界示例（Real-world examples）

本节将讨论一个在 金融科技（Fintech） 领域中利用 Lambda 架构 的真实案例。该方案同时利用 Lambda 的速度层与批处理层，为银行支持分析人员提供客户交易数据的当前视图与历史视图。这一独特架构使同一系统既能支撑客服职能，也能承载交叉销售等能力。

金融科技（Fintech）

在 Fintech 中，可以用 Lambda 模式构建复杂的客户支持系统，同时兼顾会员忠诚/营销等玩法。其中一个例子是“客户交易可视化系统”，由银行联络中心（Contact Center）的支持人员使用，为客户提供及时支持。由于该支持系统为银行员工提供了与客户交流的机会，因此还能基于客户历史交易信息提供定制化的银行解决方案，以创造更好的体验。Lambda 架构非常契合该问题：速度层为联络中心人员提供实时交易信息，批处理层提供客户交易的历史视图。

首先看如何为此类客服系统构建速度层。银行交易通常运行在大型机系统上（以保证可靠性与可用性）。需要将这些大型机系统中的数据实时抽取到 Oracle 或 DB2 LUW 等二级系统，供联络中心人员查询。这可以通过 Kafka 与主机 CDC 连接器实现，或使用 IBM 提供的主机数据抽取工具（如 IBM Change Data Capture）。IBM CDC 是 IBM 的商用标准软件，能从包括主机上的 DB2 在内的多种数据源抽取数据。通过读取主机系统的变更日志抽取数据后，再以 Insert/Update/Delete 的方式写入 Oracle 或 DB2 LUW。

下图展示速度层架构（图 6.10）：


图 6.10：主机卸载的速度层（Speed layer for mainframe offload）

接下来构建批处理层：每日从实时速度层抽取数据，导入批处理表，随后截断速度层表。注意，这里并不是再次从主机抽取来构建批处理层，而是使用速度层对批处理层进行增量填充。这种做法称为对表的前向填充（forward population） 。仅在需要加载历史数据时，才会再次使用主机进行所谓的回填（back population） ，可借助 IBM InfoSphere DataStage 等工具实现。回填即将历史数据装载到表中的过程。

不在前向填充时直接读取主机的原因是：主机成本通常按 MIPS（百万指令/秒）计费，每次从主机读取数据都会增加 MIPS 成本。利用速度层作为批处理层的数据来源可以降低整体系统成本。MIPS 成本往往占比显著，采用下述架构可为项目带来可观的成本节省。

下图展示批处理层架构（图 6.11）：

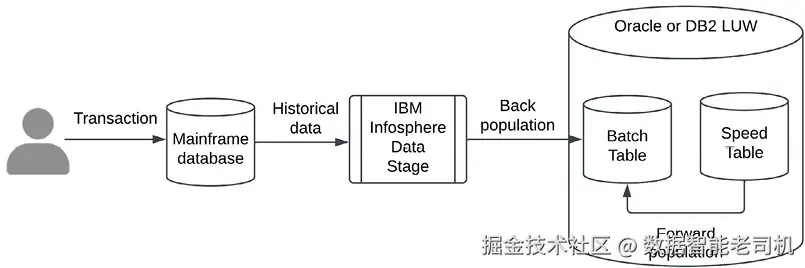

图 6.11：主机卸载的批处理层（Batch layer for mainframe offload）

最后，服务层可以是在 Oracle 或 DB2 LUW 中对速度表与批处理表创建的简单视图，联络中心人员通过该视图即可同时查看历史数据与实时交易数据。

Kafka 部署与连接器设置（Kafka setup instructions）

以下是为 MySQL 与 ClickHouse 分别设置 Kafka 源/汇连接器的步骤：

下载并安装 Kafka 集群：

wget https://dlcdn.apache.org/kafka/3.9.0/kafka_2.12-3.9.0.tgz
tar -xvf kafka_2.12-3.9.0.tgz
mv kafka_2.12-3.9.0 /opt/kafka
cd /opt/kafka

启动 Zookeeper 与 Kafka Broker：

/opt/kafka/bin/zookeeper-server-start.sh /opt/kafka/config/zookeeper.properties
/opt/kafka/bin/kafka-server-start.sh /opt/kafka/config/server.properties

创建 Kafka topic：

/opt/kafka/bin/kafka-topics.sh \
  --create --topic <topic> \
  --bootstrap-server <broker-node-list> \
  --replication-factor <num-replicas> \
  --partitions <partition-count>

下载 MySQL Kafka 连接器并配置：

wget https://repo1.maven.org/maven2/io/debezium/debezium-connector-mysql/3.0.6.Final/debezium-connector-mysql-3.0.6.Final-plugin.tar.gz
mkdir -p /opt/kafka/plugins/mysql
tar -xvzf debezium-connector-mysql-3.0.6.Final-plugin.tar.gz -C /opt/kafka/plugins/mysql

（注：原文给的是 .jar 与 tar -xvzf 组合，此处按 Debezium 官方发布的打包形式示例为 .tar.gz。）

启动 Kafka Connect：

/opt/kafka/bin/connect-standalone.sh connector.properties

创建 MySQL 源连接器配置文件（示例 JSON）：

{
  "name": "debezium-mysql-connector",
  "config": {
    "connector.class": "io.debezium.connector.mysql.MySqlConnector",
    "tasks.max": "1",
    "database.hostname": "host",
    "database.port": "port",
    "database.user": "debezium",
    "database.password": "password",
    "database.server.id": "1",
    "database.server.name": "mysql_server",
    "database.include.list": "database-name",
    "table.include.list": "table-name",
    "database.history.kafka.bootstrap.servers": "ip:port",
    "database.history.kafka.topic": "topic-name",
    "include.schema.changes": "true",
    "snapshot.mode": "initial"
  }
}

部署 MySQL 源连接器：

curl -X POST -H "Content-Type: application/json" \
  --data @<mysql-config-file> \
  http://ip:port/connectors

创建 ClickHouse 汇连接器配置文件：

{
  "name": "clickhouse-sink-connector",
  "config": {
    "connector.class": "com.altinity.clickhouse.sink.connector.ClickHouseSinkConnector",
    "tasks.max": "1",
    "topics": "<kafka_topic_name>",
    "clickhouse.url": "http://host:port",
    "clickhouse.database": "database-name",
    "clickhouse.username": "username",
    "clickhouse.password": "password",
    "clickhouse.table.name": "clickhouse-table",
    "key.converter": "org.apache.kafka.connect.storage.StringConverter",
    "value.converter": "org.apache.kafka.connect.json.JsonConverter",
    "value.converter.schemas.enable": "false",
    "batch.size": "1000",
    "insert.mode": "insert"
  }
}

部署 ClickHouse 汇连接器：

curl -X POST -H "Content-Type: application/json" \
  --data @<clickhouse-config-file> \
  http://ip:port/connectors

结语（Conclusion）

本章介绍了基于 Lambda 架构 的常见用例，并设计了一个方案：将批处理层的历史数据与速度层的实时数据相结合以进行数据分析。我们还看到 Lambda 系统如何将批处理技术栈与实时技术栈组合落地；并了解了 Fintech 领域中相关系统的架构示例，看到 Lambda 架构如何在该领域构建差异化解决方案。

下一章将介绍 ETL 与 ELT 设计模式（最基础的数据工程模式），并回顾其在不同行业中的用例与实践。
