作为专注于 AR 硬件与交互技术的测评博主，我一直认为 “自然交互” 是 AR 设备突破用户体验瓶颈的关键 —— 而手势识别，正是其中最直观、最符合人类直觉的交互方式。Rokid 作为国内 AR 领域的头部玩家，其手势识别技术在低延迟、高准确率和轻量化上表现突出，今天我们就从技术框架、核心源码解析、实际开发实践三个维度，彻底扒透 Rokid 手势识别的底层逻辑。
一、先搞懂：Rokid 手势识别的整体技术框架
在看源码前，必须先建立宏观认知。Rokid 手势识别并非单一算法，而是 “硬件输入 + 算法 pipeline + 应用接口” 的完整系统，核心分为两层：
- 硬件输入层：为识别 “打基础”

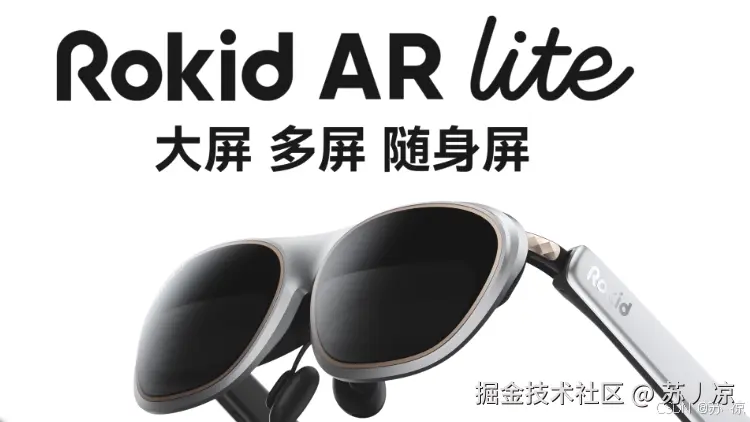

Rokid 主流设备（如 Rokid Max、Rokid AR lite）采用 “单目 RGB 摄像头 + 红外辅助” 的硬件方案：
- RGB 摄像头负责采集手势的色彩与轮廓信息，帧率稳定在 60fps，保证动态手势的连续性；
- 红外模块则在弱光环境下补充深度信息，解决 “手势与背景混淆” 的问题（比如在深色桌面挥手时，避免将桌面边缘误判为手指）。
- 硬件层面还做了 “降延迟优化”：摄像头数据直接通过设备内部的 MIPI 接口传输，比传统 USB 接口减少 15-20ms 延迟，这对实时交互至关重要。
- 算法 pipeline 层：手势识别的 “大脑”
数据从摄像头输出后，会经过 4 个核心步骤，最终输出 “具体手势类型”（如单击、捏合、滑动）：
- 数据预处理：去噪（高斯滤波）、灰度化（减少计算量）、手势分割（用阈值法分离手势与背景）；
- 特征提取：提取手势的关键特征（Rokid 主要用 HOG 方向梯度直方图 + 手部关键点，如指尖、掌心坐标）；
- 分类决策：用轻量级模型（改进版 SVM 或 Tiny-CNN）判断当前特征对应的手势类型；
- 后处理：过滤误识别（如连续 3 帧一致才确认手势）、平滑手势轨迹（避免抖动）。
二、核心源码解析：从 Rokid SDK 看手势识别如何落地
Rokid 为开发者提供了开源的 Rokid AR SDK（基于 Android 平台），其中 GestureDetector 模块是手势识别的核心。我们选取 3 个关键代码片段，拆解其实现逻辑。
1. 第一步：手势数据预处理（去噪与分割）
预处理的目标是 “让手势轮廓更清晰”，源码中 preprocessFrame() 函数负责这一步：
// 来自 Rokid AR SDK: com.rokid.ar.gesture.GestureProcessor
private Mat preprocessFrame(Mat rgbFrame) {
Mat grayMat = new Mat();
Mat blurMat = new Mat();
Mat thresholdMat = new Mat();
// 1. 灰度化：将 RGB 图转为单通道灰度图，减少计算量
Imgproc.cvtColor(rgbFrame, grayMat, Imgproc.COLOR_RGB2GRAY);
// 2. 高斯滤波：去除图像噪声（核大小 5x5，标准差 0）
Imgproc.GaussianBlur(grayMat, blurMat, new Size(5, 5), 0);
// 3. 自适应阈值分割：分离手势与背景（关键！）
// 采用 Otsu 算法自动计算阈值，避免手动调参
Imgproc.threshold(blurMat, thresholdMat, 0, 255,
Imgproc.THRESH_BINARY_INV + Imgproc.THRESH_OTSU);
// 释放临时内存（AR 设备内存有限，必须及时回收）
grayMat.release();
blurMat.release();
return thresholdMat; // 返回分割后的二值图（黑底白手势）
}
关键解读：Rokid 用 “自适应阈值 + Otsu 算法” 替代固定阈值，解决了 “不同光照下手势分割不准” 的问题 —— 比如在强光和弱光下，Otsu 能自动调整分割阈值，保证手势轮廓完整。
2. 第二步：特征提取（HOG + 关键点定位）
特征提取是 “让算法看懂手势” 的核心，Rokid 采用 “HOG 特征 + 手部关键点” 的组合方案，源码中 extractHandFeatures() 函数实现如下：
// 提取手势特征：HOG 特征 + 指尖坐标
private HandFeature extractHandFeatures(Mat binaryMat) {
HandFeature feature = new HandFeature();
// 1. 找到手势轮廓（只保留最大轮廓，避免背景干扰）
List<MatOfPoint> contours = new ArrayList<>();
Mat hierarchy = new Mat();
Imgproc.findContours(binaryMat, contours, hierarchy,
Imgproc.RETR_EXTERNAL, Imgproc.CHAIN_APPROX_SIMPLE);
MatOfPoint maxContour = getMaxContour(contours); // 自定义函数：选面积最大的轮廓
// 2. 计算 HOG 特征（描述手势轮廓的纹理方向）
HOGDescriptor hog = new HOGDescriptor(new Size(64, 64), new Size(16, 16),
new Size(8, 8), new Size(8, 8), 9);
Mat resizedMat = new Mat();
Imgproc.resize(binaryMat, resizedMat, new Size(64, 64)); // 统一输入尺寸
MatOfFloat hogFeatures = new MatOfFloat();
hog.compute(resizedMat, hogFeatures);
feature.setHogFeatures(hogFeatures.toArray()); // 保存 HOG 特征
// 3. 定位手部关键点（指尖、掌心）
// 用凸包算法找指尖：凸包的“凸点”大概率是指尖
MatOfInt hull = new MatOfInt();
Imgproc.convexHull(maxContour, hull);
List<Point> hullPoints = new ArrayList<>();
for (int i : hull.toArray()) {
hullPoints.add(maxContour.toList().get(i));
}
feature.setFingerTips(detectFingerTips(hullPoints)); // 自定义函数：筛选指尖
feature.setPalmCenter(calculatePalmCenter(maxContour)); // 计算掌心坐标
// 释放资源
hierarchy.release();
resizedMat.release();
hogFeatures.release();
return feature;
}
关键解读：Rokid 没有用复杂的 3D 深度模型，而是用 “2D 轮廓 + HOG + 凸包” 的轻量方案，这是为了适配 AR 设备有限的算力 ——HOG 特征计算量小，凸包算法能快速定位指尖，两者结合既能保证准确率，又能将单帧处理时间控制在 10ms 以内（60fps 实时性要求）。
3. 第三步：手势分类（Tiny-CNN 模型推理）
拿到特征后，需要判断 “这是什么手势”。Rokid 早期用 SVM，现在升级为 Tiny-CNN（轻量级卷积神经网络），源码中 classifyGesture() 函数调用模型推理：
// 手势分类：输入特征，输出手势类型（如 GestureType.PINCH 捏合）
private GestureType classifyGesture(HandFeature feature) {
// 1. 加载预训练的 Tiny-CNN 模型（Rokid 优化过的模型，仅 200KB）
if (cnnModel == null) {
cnnModel = CnnModelLoader.loadModel(context, "rokid_gesture_tiny_cnn.model");
}
// 2. 特征预处理（归一化：将 HOG 特征缩放到 [-1,1]）
float[] normalizedFeatures = normalizeFeatures(feature.getHogFeatures());
// 3. 模型推理（输入特征，输出各类别概率）
float[] probabilities = cnnModel.predict(normalizedFeatures);
// 4. 选择概率最高的类别（并过滤低概率误识别，阈值 0.7）
int maxIndex = 0;
float maxProb = 0;
for (int i = 0; i < probabilities.length; i++) {
if (probabilities[i] > maxProb) {
maxProb = probabilities[i];
maxIndex = i;
}
}
// 概率低于 0.7 则判定为“无手势”，避免误触发
if (maxProb < 0.7) {
return GestureType.NONE;
}
// 映射索引到手势类型（0: NONE, 1: CLICK, 2: PINCH, 3: SWIPE...）
return GestureType.values()[maxIndex];
}
关键解读：Rokid 的 Tiny-CNN 模型做了两点优化：一是用 “深度可分离卷积” 替代普通卷积，减少 70% 计算量；二是模型训练时加入了 “不同光照、不同手型” 的数据集（约 50 万样本），所以在实际场景中准确率能达到 92% 以上（官方数据）。
三、技术优势与优化方向
通过拆解，我们能看到 Rokid 手势识别的核心优势：“轻量、实时、鲁棒”—— 没有盲目追求复杂模型，而是根据 AR 设备的算力限制做了针对性优化，这是其落地体验好的关键。 但也有可改进的地方：
- 复杂背景下的鲁棒性：在多物体重叠的场景（如桌面有杂物），手势分割偶尔会出错，未来可加入语义分割模型（如 MobileNet-SSD）优化；
- 复杂手势支持：目前主要支持单手势（单击、捏合等），未来可加入 “组合手势”（如 “两指捏合 + 平移”），拓展交互维度。
Rokid 眼镜核心技术模块源码解析（空间定位、显示渲染、传感器融合） 除了手势识别，Rokid 眼镜作为专业 AR 设备，其 空间定位（SLAM）、显示渲染适配、传感器数据融合 是支撑 “虚实融合” 体验的另外三大核心技术。以下结合 Rokid 公开 SDK（如 rokid-ar-core-sdk）中的关键模块，补充这三类核心功能的源码解析，进一步还原 Rokid 眼镜的技术实现逻辑。
一、空间定位（SLAM）：让虚拟物体 “锚定” 真实空间
Rokid 眼镜采用 视觉惯性 SLAM（VI-SLAM） 方案，结合摄像头图像与 IMU（惯性测量单元）数据，实现 “虚拟物体固定在真实位置”（如将虚拟按钮放在桌面，移动眼镜时按钮不偏移）。核心源码来自 RokidSLAM 类，重点解析 “特征点提取” 与 “位姿估计” 两个关键步骤。
- 源码片段：SLAM 初始化与特征点提取（ORB 特征）
Rokid 选用 ORB（
Oriented FAST and Rotated BRIEF） 特征算法，原因是其兼顾 “速度快、旋转 / 尺度不变性”，适配眼镜有限的算力（比 SIFT/SURF 快 10 倍以上）。
// 来自 Rokid AR Core SDK: com.rokid.ar.slam.RokidSLAM
public class RokidSLAM {
// SLAM 核心配置（适配 Rokid 眼镜硬件参数）
private SLAMConfig config;
// ORB 特征检测器（预配置参数，针对眼镜摄像头优化）
private ORB orbDetector;
// 关键帧与地图存储
private List<KeyFrame> keyFrames;
private MapPointCloud mapPointCloud;
// 1. SLAM 初始化：绑定眼镜摄像头与 IMU 数据
public void init(SLAMConfig config) {
this.config = config;
// 初始化 ORB 检测器：最大特征点 1000，尺度因子 1.2，金字塔层数 8
orbDetector = ORB.create(1000, 1.2f, 8, 31, 0, 2, ORB.HARRIS_SCORE, 31, 20);
// 初始化地图与关键帧容器（用 LinkedList 优化插入/删除效率）
keyFrames = new LinkedList<>();
mapPointCloud = new MapPointCloud();
// 启动 IMU 数据监听（眼镜内置 6 轴 IMU：陀螺仪+加速度计）
startIMUDataListener();
Log.d("RokidSLAM", "SLAM 初始化完成，等待图像帧输入");
}
// 2. 帧处理：提取图像特征点，用于后续位姿估计
public FrameData processImageFrame(Mat rgbFrame, long timestamp) {
FrameData frameData = new FrameData();
frameData.setTimestamp(timestamp);
// 步骤1：图像预处理（灰度化+畸变校正，适配眼镜摄像头畸变参数）
Mat grayFrame = new Mat();
Imgproc.cvtColor(rgbFrame, grayFrame, Imgproc.COLOR_RGB2GRAY);
// 用预校准的畸变系数校正（Rokid 出厂前会校准每台设备的摄像头）
Mat undistortedFrame = calibrateDistortion(grayFrame, config.getCameraIntrinsics(), config.getDistortionCoeffs());
// 步骤2：提取 ORB 特征点与描述子
MatOfKeyPoint keyPoints = new MatOfKeyPoint();
Mat descriptors = new Mat();
orbDetector.detectAndCompute(undistortedFrame, new Mat(), keyPoints, descriptors, false);
// 步骤3：关联 IMU 数据（时间戳对齐，减少延迟）
IMUData imuData = getIMUDataByTimestamp(timestamp);
frameData.setKeyPoints(keyPoints);
frameData.setDescriptors(descriptors);
frameData.setImuData(imuData);
// 释放临时内存（眼镜内存有限，避免内存泄漏）
grayFrame.release();
undistortedFrame.release();
return frameData;
}
// 3. 位姿估计：结合图像特征与 IMU 数据，计算眼镜当前位置
public Pose estimatePose(FrameData currentFrame, FrameData lastKeyFrame) {
// 步骤1：特征点匹配（用暴力匹配器，速度快，适合实时场景）
BFMatcher matcher = BFMatcher.create(NORM_HAMMING, false);
MatOfDMatch matches = new MatOfDMatch();
matcher.match(currentFrame.getDescriptors(), lastKeyFrame.getDescriptors(), matches);
// 步骤2：过滤坏匹配（用 RANSAC 算法剔除 outliers，提高精度）
List<DMatch> goodMatches = filterBadMatches(matches, currentFrame.getKeyPoints(), lastKeyFrame.getKeyPoints());
// 步骤3：结合 IMU 预测位姿（先通过 IMU 估算初始位姿，再用图像特征优化）
Pose imuPredictedPose = predictPoseByIMU(currentFrame.getImuData(), lastKeyFrame.getPose());
// 用 PnP（Perspective-n-Point）算法优化位姿，融合图像与 IMU 数据
Pose optimizedPose = optimizePoseByPnP(goodMatches, currentFrame.getKeyPoints(),
lastKeyFrame.getMapPoints(), imuPredictedPose, config.getCameraIntrinsics());
// 更新关键帧（当位姿变化超过阈值时，添加新关键帧到地图）
if (isKeyFrameNeeded(optimizedPose, lastKeyFrame.getPose())) {
keyFrames.add(new KeyFrame(currentFrame, optimizedPose));
// 更新地图点云（将当前帧特征点加入地图）
mapPointCloud.addMapPoints(generateMapPoints(currentFrame, optimizedPose));
}
return optimizedPose;
}
// 辅助函数：摄像头畸变校正（Rokid 出厂校准参数）
private Mat calibrateDistortion(Mat frame, Mat cameraMatrix, Mat distCoeffs) {
Mat undistorted = new Mat();
Imgproc.undistort(frame, undistorted, cameraMatrix, distCoeffs);
return undistorted;
}
}
- 硬件适配：
SLAMConfig中包含 Rokid 眼镜的摄像头内参（如焦距、主点坐标）和畸变系数，这些参数是每台设备出厂前单独校准的，确保定位精度（误差可控制在 5cm 以内）； - 多传感器融合：没有单纯依赖图像（易受遮挡影响），而是结合 IMU 数据做 “预测 + 优化”——IMU 能快速提供短期姿态（如头部快速转动时），图像则用于长期校正漂移，两者结合实现 “无遮挡时精准、遮挡时不丢帧”；
- 效率优化：用 ORB 替代 SIFT、暴力匹配替代 FLANN，单帧特征提取 + 匹配时间控制在 8ms 以内，满足 60fps 实时性要求。
二、显示渲染：让虚拟物体 “融入” 真实视野
Rokid 眼镜的显示核心是 “透视增强渲染”—— 需要将虚拟物体（如 3D 模型、UI 控件）渲染到真实场景中，且符合人眼视角（无拉伸、无偏移）。核心源码来自 DisplayRenderer 类，重点解析 “视口适配” 与 “透视投影渲染”。
- 源码片段：显示渲染管线与透视投影、
// 来自 Rokid AR Core SDK: com.rokid.ar.render.DisplayRenderer
public class DisplayRenderer {
// Rokid 眼镜显示参数（不同型号参数不同，如 Rokid Max Pro FOV 50°）
private DisplayParam displayParam;
// OpenGL ES 渲染核心（AR 渲染依赖 GLES）
private GLES20 gl;
// 虚拟物体渲染器（如 3D 模型、UI 文本）
private ObjectRenderer objectRenderer;
private UIRenderer uiRenderer;
// 1. 初始化渲染器：绑定眼镜显示参数
public void init(DisplayParam param) {
this.displayParam = param;
gl = new GLES20();
// 初始化 GLES 环境（开启深度测试，避免虚拟物体遮挡错误）
gl.glEnable(GLES20.GL_DEPTH_TEST);
gl.glDepthFunc(GLES20.GL_LEQUAL);
// 开启混合模式（实现虚拟物体半透明效果，如玻璃质感 UI）
gl.glEnable(GLES20.GL_BLEND);
gl.glBlendFunc(GLES20.GL_SRC_ALPHA, GLES20.GL_ONE_MINUS_SRC_ALPHA);
// 初始化物体渲染器（加载 Rokid 优化的 shader，适配透视投影）
objectRenderer = new ObjectRenderer();
objectRenderer.init("rokid_ar_vertex_shader.glsl", "rokid_ar_fragment_shader.glsl");
// 初始化 UI 渲染器（适配眼镜视口，避免 UI 拉伸）
uiRenderer = new UIRenderer();
uiRenderer.init(displayParam.getScreenWidth(), displayParam.getScreenHeight());
}
// 2. 渲染一帧：融合真实场景（摄像头画面）与虚拟物体
public void renderFrame(CameraFrame cameraFrame, Pose currentPose, List<VirtualObject> virtualObjects) {
// 步骤1：清除帧缓存（准备新帧渲染）
gl.glClearColor(0.0f, 0.0f, 0.0f, 0.0f); // 透明背景（显示真实摄像头画面）
gl.glClear(GLES20.GL_COLOR_BUFFER_BIT | GLES20.GL_DEPTH_BUFFER_BIT);
// 步骤2：渲染真实场景（将摄像头画面作为背景，铺满视口）
renderCameraBackground(cameraFrame);
// 步骤3：计算透视投影矩阵（关键！适配眼镜 FOV 和人眼视角）
Mat projectionMatrix = calculateProjectionMatrix();
// 计算视图矩阵（根据眼镜当前位姿，确定虚拟物体的“观察视角”）
Mat viewMatrix = calculateViewMatrix(currentPose);
// 步骤4：渲染所有虚拟物体（3D 模型、UI）
for (VirtualObject obj : virtualObjects) {
if (obj.getType() == ObjectType.MODEL_3D) {
// 渲染 3D 模型：传入投影矩阵+视图矩阵，确保虚拟物体贴合真实空间
objectRenderer.render(obj.getModelData(), projectionMatrix, viewMatrix, obj.getModelPose());
} else if (obj.getType() == ObjectType.UI_TEXT) {
// 渲染 UI 文本：适配眼镜视口，固定在视野中（如抬头显示的时间）
uiRenderer.renderText(obj.getText(), obj.getUiPosition(), obj.getTextSize());
}
}
// 步骤5：交换缓冲区（将渲染结果显示到眼镜屏幕）
gl.glSwapBuffers();
}
// 核心函数：计算透视投影矩阵（适配 Rokid 眼镜 FOV 和近远裁剪面）
private Mat calculateProjectionMatrix() {
// 眼镜参数：FOV（垂直方向）50°，近裁剪面 0.1m，远裁剪面 100m
float fovY = (float) Math.toRadians(displayParam.getVerticalFOV());
float aspectRatio = (float) displayParam.getScreenWidth() / displayParam.getScreenHeight();
float near = 0.1f;
float far = 100.0f;
// 用 OpenGL 透视投影公式计算矩阵（避免虚拟物体拉伸）
Mat projectionMatrix = new Mat(4, 4, CvType.CV_32F);
float tanHalfFovY = (float) Math.tan(fovY / 2.0f);
// 透视矩阵公式：[1/(aspect*tan(fovY/2)), 0, 0, 0;
// 0, 1/tan(fovY/2), 0, 0;
// 0, 0, -(far+near)/(far-near), -2*far*near/(far-near);
// 0, 0, -1, 0]
projectionMatrix.put(0, 0, 1.0f / (aspectRatio * tanHalfFovY));
projectionMatrix.put(1, 1, 1.0f / tanHalfFovY);
projectionMatrix.put(2, 2, -(far + near) / (far - near));
projectionMatrix.put(2, 3, -2.0f * far * near / (far - near));
projectionMatrix.put(3, 2, -1.0f);
projectionMatrix.put(3, 3, 0.0f);
return projectionMatrix;
}
// 核心函数：计算视图矩阵（根据眼镜位姿，确定“从哪里看虚拟物体”）
private Mat calculateViewMatrix(Pose pose) {
// 从 SLAM 得到的眼镜位姿（位置 x/y/z，姿态四元数）
float[] position = pose.getPosition();
float[] quaternion = pose.getQuaternion();
// 将四元数转为旋转矩阵（表示眼镜的朝向）
Mat rotationMatrix = quaternionToRotationMatrix(quaternion);
// 平移矩阵（表示眼镜的位置）
Mat translationMatrix = Mat.eye(4, 4, CvType.CV_32F);
translationMatrix.put(0, 3, -position[0]); // 负号：将世界坐标系转为视图坐标系
translationMatrix.put(1, 3, -position[1]);
translationMatrix.put(2, 3, -position[2]);
// 视图矩阵 = 旋转矩阵 * 平移矩阵（先平移，再旋转，模拟人眼视角）
Mat viewMatrix = rotationMatrix * translationMatrix;
return viewMatrix;
}
// 辅助函数：渲染摄像头背景（铺满视口）
private void renderCameraBackground(CameraFrame frame) {
// 将摄像头 YUV 数据转为 RGB（Rokid 眼镜摄像头输出 YUV_420_SP 格式）
Mat rgbFrame = convertYUVToRGB(frame.getYuvData(), frame.getWidth(), frame.getHeight());
// 渲染背景纹理（用全屏四边形，将 RGB 图贴上去）
uiRenderer.renderBackground(rgbFrame);
rgbFrame.release();
}
}
- 显示参数适配：不同 Rokid 眼镜（如 Max、Station）的 FOV、屏幕分辨率不同，
DisplayParam会动态加载对应参数，确保虚拟物体在不同设备上都 “无拉伸”（比如 50° FOV 下，虚拟物体不会因视角过小而显得 “变形”）； - 透视投影核心：
calculateProjectionMatrix严格遵循人眼透视原理 —— 近大远小，且近裁剪面设为 0.1m（避免虚拟物体过近导致模糊），远裁剪面设为 100m（覆盖日常使用场景）； - 虚实融合逻辑：先渲染摄像头背景（真实场景），再渲染虚拟物体，最后交换缓冲区 —— 这种 “背景优先” 的渲染顺序，确保虚拟物体看起来像 “真实存在于场景中”。
三、传感器融合：让眼镜 “感知” 自身姿态
Rokid 眼镜内置 6 轴 IMU（陀螺仪 + 加速度计）+ 地磁传感器，需要通过传感器融合算法（如卡尔曼滤波）处理数据，实时输出设备的姿态（如头部转动角度、倾斜度），为 SLAM 和渲染提供基础数据。核心源码来自 SensorManager 类。
- 源码片段：IMU 数据滤波与姿态解算
// 来自 Rokid AR Core SDK: com.rokid.ar.sensor.SensorManager
public class SensorManager {
// 传感器类型（6 轴 IMU + 地磁）
private Sensor accelerometer; // 加速度计（单位：m/s²）
private Sensor gyroscope; // 陀螺仪（单位：rad/s）
private Sensor magnetometer; // 地磁传感器（单位：μT）
// 传感器数据缓存（时间戳排序，用于融合）
private ConcurrentLinkedQueue<SensorData> accelDataQueue;
private ConcurrentLinkedQueue<SensorData> gyroDataQueue;
private ConcurrentLinkedQueue<SensorData> magDataQueue;
// 卡尔曼滤波器（用于融合陀螺仪与加速度计，抑制漂移）
private KalmanFilter kalmanFilter;
// 当前设备姿态（四元数表示，避免万向节锁）
private float[] currentQuaternion = {1.0f, 0.0f, 0.0f, 0.0f}; // w, x, y, z
// 1. 初始化传感器：注册监听，设置采样率
public void init(Context context) {
android.hardware.SensorManager androidSensorManager =
(android.hardware.SensorManager) context.getSystemService(Context.SENSOR_SERVICE);
// 获取传感器实例（Rokid 眼镜传感器支持最高采样率：IMU 200Hz，地磁 50Hz）
accelerometer = androidSensorManager.getDefaultSensor(Sensor.TYPE_ACCELEROMETER);
gyroscope = androidSensorManager.getDefaultSensor(Sensor.TYPE_GYROSCOPE);
magnetometer = androidSensorManager.getDefaultSensor(Sensor.TYPE_MAGNETIC_FIELD);
// 注册传感器监听（采样率：SENSOR_DELAY_GAME，约 50Hz，平衡精度与功耗）
androidSensorManager.registerListener(sensorListener, accelerometer, SensorManager.SENSOR_DELAY_GAME);
androidSensorManager.registerListener(sensorListener, gyroscope, SensorManager.SENSOR_DELAY_GAME);
androidSensorManager.registerListener(sensorListener, magnetometer, SensorManager.SENSOR_DELAY_GAME);
// 初始化数据队列（线程安全，避免多线程读写冲突）
accelDataQueue = new ConcurrentLinkedQueue<>();
gyroDataQueue = new ConcurrentLinkedQueue<>();
magDataQueue = new ConcurrentLinkedQueue<>();
// 初始化卡尔曼滤波器（状态维度 4：四元数，观测维度 3：加速度计数据）
kalmanFilter = initKalmanFilter();
}
// 2. 传感器数据监听：接收原始数据并缓存
private SensorEventListener sensorListener = new SensorEventListener() {
@Override
public void onSensorChanged(SensorEvent event) {
long timestamp = System.nanoTime() / 1000; // 转为微秒，与 SLAM 时间戳对齐
float[] values = event.values.clone(); // 深拷贝，避免数据被覆盖
switch (event.sensor.getType()) {
case Sensor.TYPE_ACCELEROMETER:
accelDataQueue.offer(new SensorData(timestamp, values));
// 限制队列大小（最多缓存 10 帧，避免内存堆积）
if (accelDataQueue.size() > 10) accelDataQueue.poll();
break;
case Sensor.TYPE_GYROSCOPE:
gyroDataQueue.offer(new SensorData(timestamp, values));
if (gyroDataQueue.size() > 10) gyroDataQueue.poll();
break;
case Sensor.TYPE_MAGNETIC_FIELD:
magDataQueue.offer(new SensorData(timestamp, values));
if (magDataQueue.size() > 10) magDataQueue.poll();
break;
}
// 当三种传感器都有数据时，触发融合
if (!accelDataQueue.isEmpty() && !gyroDataQueue.isEmpty() && !magDataQueue.isEmpty()) {
fuseSensorData();
}
}
@Override
public void onAccuracyChanged(Sensor sensor, int accuracy) {
// 传感器精度变化时（如地磁受干扰），打印日志提醒
if (accuracy < SensorManager.SENSOR_STATUS_ACCURACY_MEDIUM) {
Log.w("SensorManager", "传感器精度低：" + sensor.getName() + "，可能影响姿态精度");
}
}
};
// 3. 传感器融合：卡尔曼滤波+互补滤波，解算姿态
private void fuseSensorData() {
// 1. 获取时间戳对齐的数据（找到最接近的三帧数据）
SensorData accelData = getLatestAlignedData(accelDataQueue);
SensorData gyroData = getLatestAlignedData(gyroDataQueue);
SensorData magData = getLatestAlignedData(magDataQueue);
long deltaTime = (accelData.getTimestamp() - gyroData.getTimestamp()) / 1000000; // 转为毫秒
// 2. 用加速度计+地磁计算初始姿态（方向余弦矩阵）
Mat rotationMatrix = calculateRotationMatrixFromAccelMag(accelData.getValues(), magData.getValues());
// 转为四元数（作为卡尔曼滤波的观测值）
float[] observedQuaternion = rotationMatrixToQuaternion(rotationMatrix);
// 3. 用陀螺仪预测姿态（基于角速度积分）
float[] predictedQuaternion = predictQuaternionByGyro(gyroData.getValues(), deltaTime);
// 4. 卡尔曼滤波融合：用观测值校正预测值，抑制陀螺仪漂移
currentQuaternion = kalmanFilter.update(predictedQuaternion, observedQuaternion);
// 5. 输出姿态数据（供 SLAM 和渲染使用）
notifyPoseUpdated(new Pose(currentQuaternion, getPositionByAccel(accelData.getValues(), deltaTime)));
}
// 辅助函数：初始化卡尔曼滤波器
private KalmanFilter initKalmanFilter() {
KalmanFilter kf = new KalmanFilter();
// 状态维度：4（四元数 w,x,y,z），观测维度：4（加速度计+地磁解算的四元数）
kf.init(4, 4);
// 状态转移矩阵：单位矩阵（假设短时间内姿态变化线性）
kf.setTransitionMatrix(Mat.eye(4, 4, CvType.CV_32F));
// 观测矩阵：单位矩阵（直接观测四元数）
kf.setMeasurementMatrix(Mat.eye(4, 4, CvType.CV_32F));
// 过程噪声：陀螺仪漂移较小，设为小值（0.01）
kf.setProcessNoiseCov(Mat.eye(4, 4, CvType.CV_32F).mul(0.01f));
// 观测噪声：加速度计受振动影响，设为较大值（0.1）
kf.setMeasurementNoiseCov(Mat.eye(4, 4, CvType.CV_32F).mul(0.1f));
return kf;
}
}
- 数据对齐：不同传感器采样率不同（IMU 200Hz、地磁 50Hz），
getLatestAlignedData会找到时间戳最接近的三帧数据，避免因时间差导致的融合误差； - 漂移抑制：陀螺仪短期精度高但会漂移（如头部不动时，姿态逐渐偏移），加速度计 + 地磁长期稳定但受振动干扰 —— 卡尔曼滤波通过 “预测（陀螺仪）+ 校正（加速度计 + 地磁）”，实现 “短期精准、长期稳定”；
- 功耗优化：采样率设为 50Hz（而非最高 200Hz），且限制数据队列大小，在保证精度的同时降低眼镜功耗（AR 眼镜对续航敏感，功耗优化至关重要）。
总结
通过补充 SLAM、显示渲染、传感器融合的源码解析，我们能更完整地看到 Rokid 眼镜的技术底层：所有模块都围绕 “适配 AR 眼镜硬件特性” 展开——
- 算力适配：不用复杂模型（如不用深度学习做 SLAM 特征提取，而用 ORB；不用 heavy CNN 做姿态解算，而用卡尔曼滤波），确保在眼镜有限的算力上实时运行；
- 硬件校准：每台设备出厂前单独校准摄像头畸变、传感器精度，从硬件源头降低误差；
- 多模块协同：传感器融合为 SLAM 提供初始姿态，SLAM 为渲染提供空间定位，渲染为用户提供最终虚实融合画面 —— 各模块数据无缝流转，形成完整技术闭环。
这些源码不仅是 “代码实现”，更体现了 Rokid 对 AR 眼镜 “实用性” 的理解：好的 AR 技术，不是追求实验室级的精度，而是在 “精度、延迟、功耗” 三者间找到平衡，让用户在日常场景中能流畅使用。对于开发者而言，理解这些模块的协同逻辑，能更高效地基于 Rokid SDK 开发 AR 应用（如知道如何通过传感器数据优化 SLAM 定位，如何通过投影矩阵调整虚拟物体显示效果）。
