继电器是如何增强扇出功率的？

首先，我们需要澄清几个核心概念：

1. 扇出：指一个逻辑门或数字输出引脚能够直接驱动的同类输入的最大数量。它受到输出端电流提供能力（拉电流）和吸收能力（灌电流）的限制。
2. 功率：在这里，更准确的说法是 驱动能力 或 负载能力。我们最终关心的是用一个小信号去控制一个需要更大功率的负载。
3. 继电器的作用：继电器本质上是一个电控开关。它利用一个小功率的输入信号（控制线圈的电流）来控制一个大功率电路（触点回路）的通断。它在这里扮演的角色是 “功率放大器” 和 “隔离器”。

问题的核心：为什么需要增强“扇出功率”？

想象一个典型的微控制器（如 Arduino）的数字输出引脚：

• 输出电压：5V
• 最大拉电流：通常只有 20-40mA

如果你想用这个引脚直接驱动一个：

• 24V 的直流电机
• 120VAC 的灯泡
• 或者多个并联的器件，总电流需求达到 1A

你会发现：

1. 电压不匹配：引脚只有5V，无法直接驱动24V或120V的负载。
2. 电流不足：负载需要的电流远大于引脚能提供的最大电流（如 1A vs 40mA）。如果强行驱动，会烧毁微控制器芯片。
3. 电气隔离：直接将低压控制电路与高压动力电路连接非常危险，干扰或故障可能损坏整个控制系统。

继电器作为“缓冲器”如何工作？

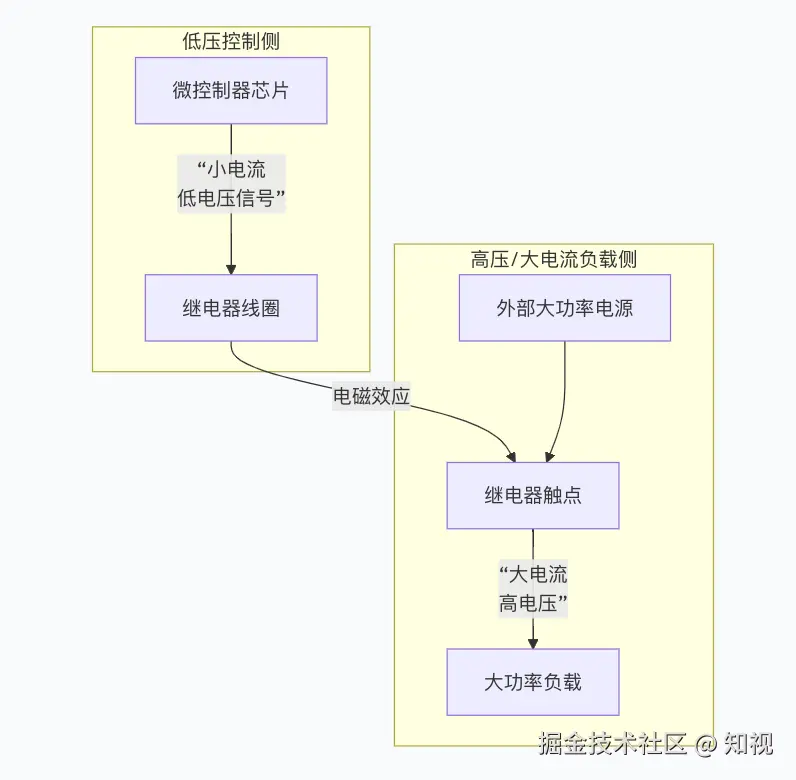

继电器完美地解决了以上所有问题。其工作流程如下图所示：

从上图可以看出，整个过程的关键在于能量隔离与转换：

• 控制侧（线圈回路）：

  • 这是一个低功耗电路。微控制器的输出引脚只需要提供很小的电流（通常为几十mA，具体取决于继电器线圈电阻）来激励继电器的电磁铁（线圈）。
  • 这个电路是低电压、小电流的，完全在微控制器的安全驱动能力范围内。

• 负载侧（触点回路）：

  • 这是一个完全独立的电路。其电源（V_load）可以根据负载的需要单独选择，可以是12V, 24V, 120VAC, 220VAC等，电流也可以很大（如10A, 20A，取决于继电器触点额定值）。
  • 继电器的触点在这个回路中充当一个开关。当线圈通电时，触点闭合，大功率电源的电流流经大功率负载，使其工作。
  • 微控制器完全不参与这个大电流/高电压回路的导通，从而得到了保护。

总结：继电器如何增强“扇出功率”？

1. 电流放大：

   • 输入（线圈）：需要 ~30mA @5V (功率 = 0.15W)。
   • 输出（触点）：可以控制 ~10A @240VAC (功率 = 2400W)。
   • 继电器用一个 0.15W 的信号控制了一个 2400W 的设备，实现了巨大的功率放大。

2. 电压转换：

   • 它打破了控制电路和负载电路之间的电压限制。你可以用5V的微控制器安全地控制220V的家用电器。

3. 电气隔离：

   • 控制侧（线圈）和负载侧（触点）之间只有机械连接和磁场耦合，没有电气连接。这可以防止负载侧的高压、浪涌或噪声窜回控制侧，损坏精密的控制芯片，提高了系统的可靠性和安全性。

4. 驱动多个负载（增强扇出数量）：

   • 一个微控制器输出引脚只能直接驱动非常有限的LED灯（例如2-3个，因为总电流可能超标）。
   • 但同一个引脚可以通过驱动一个继电器，再由继电器的触点去控制一整排（几十上百个）LED灯的供电回路。只要继电器的触点容量和外部电源足够，驱动的负载数量几乎不受限制。这就极大地增强了实质上的扇出能力。

与现代方案的对比

虽然继电器非常有效，但在某些场合也被其他半导体方案所替代：

• MOSFET/晶体管：用于直流负载的开关控制。速度更快、寿命无限、体积小，但没有物理隔离。
• 固态继电器：结合了继电器的隔离优势和半导体器件的速度与寿命优势，是现代工业控制中更常见的选择。

然而，继电器因其结构简单、成本低廉、隔离性能好、驱动能力大等优点，至今在自动化、汽车、家电等领域仍有广泛的应用。

继电器通过其“小电流控制大电流”、“低电压控制高电压”以及“电气隔离”的工作机制，作为一个高效的“缓冲器”或“功率放大器”，完美地解决了数字输出引脚在扇出情况下驱动能力不足的核心问题。
