目标

书接上文，之前已经实现好一个铺满整个窗口的渐变色。

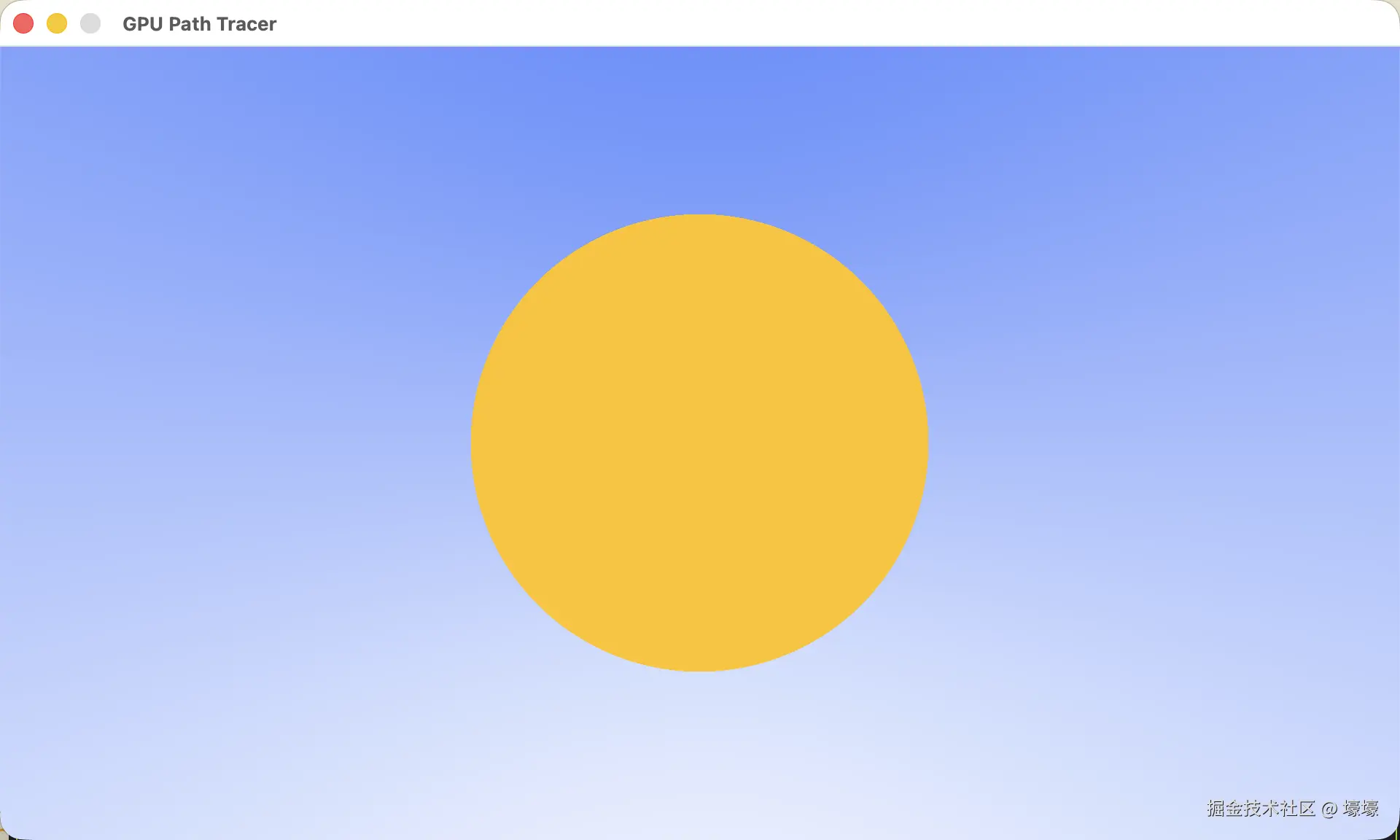

本节最终效果

先处理一些简单的宏定义

开始之前，先把一些基础设施处理一下，有了这些别名后，能减少一部分 C/Cpp 风格的内容

#define let const auto
#define var auto

using vec2f = float2;
using vec3f = float3;
using vec4f = float4;

using u8 = uchar;
using i8 = char;
using u16 = ushort;
using i16 = short;
using i32 = int;
using u32 = uint;
using f16 = half;
using f32 = float;
using usize = size_t;

画个实心圆在窗口中央

根据我们之前总结的理论，“从相机处开始发射一束射线，射线撞到哪些‘物体’，就计算跟该‘物体’相交的颜色”，其实现在要解决的问题就是怎么算出射线撞到这个球。
现在来点理论知识，根据小学数学上讲得，我们知道射线有起点、方向，然后沿该方向无限延伸，就是讲有个原点向量 $\mathbf{P}$ 跟方向 $\vec{d}$ 来表示射线，射线上的所有点 $\mathbf{R}$ 由一个线性方程描述：

也就是讲，只要 $t > 0$ 就是从原点出发的所有的点。
再回到我们目标要画得这个球的内容，球是由中心点 $\mathbf{C}$ 跟半径 $r$ 表示，球上所有的点 $\mathbf{X}$ 都满足

然后我们把射线的公式替换掉 $\mathbf{X}$

然后把 $\mathbf{P} - \mathbf{C}$ 先用一个 $\mathbf{v}$ 来表示

根据初中数学知识化简一下

现在其实是一个一元二次方程

然后利用一下一元二次方程的求根公式，可以先把它每项乘以 $\frac{1}{2}$

最后就可以变成这种形式

现在就很直观了

然后根据算出的结果，就能表示射线跟球的相交关系

写代码实现

现在来根据上面的理论来写一个计算相交的函数，首先肯定是要定义球的结构，主要是球心跟半径

struct Sphere {
  vec3f center;
  f32 radius;
};

然后再写一个函数，根据我们上面的理论，$\mathbf{P} - \mathbf{C}$ 可以算出 v，a 就是光线方向的点积 $\mathbf{d} \cdot \mathbf{d}$，b 就是 $\mathbf{v} \cdot \mathbf{d}$，c 就是 $(\mathbf{P} - \mathbf{C}) \cdot (\mathbf{P} - \mathbf{C}) - r ^ 2$

f32 intersect_sphere(const Ray ray, const Sphere sphere) {
  let v = ray.origin - sphere.center;
  let a = dot(ray.direction, ray.direction);
  let b = dot(v, ray.direction);
  let c = dot(v, v) - sphere.radius * sphere.radius;
}

接着就纯代数操作了， $b ^ 2 - ac$，再开平方，而且开平方不能处理负数，总之就是代公式计算就完事了

f32 intersect_sphere(const Ray ray, const Sphere sphere) {
  // ...
  let d = b * b - a * c;
  if (d < 0.) {
    return -1.;
  }
  let sqrt_d = sqrt(d);
  let recip_a = 1. / a;
  let mb = -b;
  let t = (mb - sqrt_d) * recip_a;
  if (t > 0.) {
    return t;
  }
  return (mb + sqrt_d) * recip_a;
}

有了这个计算函数，我们再在片段着色器函数去计算颜色，先复制之前那篇文章的渲染渐变背景的代码，然后把计算相交球的内容放进去

fragment vec4f fragmentFn(Vertex in [[stage_in]], constant Uniforms &uniforms [[buffer(1)]]) {
  let origin = vec3f(0);
  let focus_distance = 1.0;
  let aspect_ratio = f32(uniforms.width) / f32(uniforms.height);
  var uv = in.position.xy / vec2f(f32(uniforms.width - 1), f32(uniforms.height - 1));
  uv = (2 * uv - vec2f(1)) * vec2f(aspect_ratio, -1);
  let direction = vec3f(uv, -focus_distance);
  let ray = Ray { origin, direction };
  // new start
  let sphere = Sphere { .center = vec3f(0, 0, -1), .radius = 0.5 };
  if (intersect_sphere(ray, sphere) > 0) {
    return vec4f(1, 0.76, 0.03, 1);
  }
  // new end
  return vec4f(sky_color(ray), 1);
}

---

最后总结一下整体代码

#include <metal_stdlib>

#define let const auto
#define var auto

using namespace metal;

using vec2f = float2;
using vec3f = float3;
using vec4f = float4;

using u8 = uchar;
using i8 = char;
using u16 = ushort;
using i16 = short;
using i32 = int;
using u32 = uint;
using f16 = half;
using f32 = float;
using usize = size_t;

struct VertexIn {
  vec2f position;
};

struct Vertex {
  vec4f position [[position]];
};

struct Uniforms {
  u32 width;
  u32 height;
};

struct Ray {
  vec3f origin;
  vec3f direction;
};

struct Sphere {
  vec3f center;
  f32 radius;
};

f32 intersect_sphere(const Ray ray, const Sphere sphere) {
  let v = ray.origin - sphere.center;
  let a = dot(ray.direction, ray.direction);
  let b = dot(v, ray.direction);
  let c = dot(v, v) - sphere.radius * sphere.radius;
  let d = b * b - a * c;
  if (d < 0.) {
    return -1.;
  }
  let sqrt_d = sqrt(d);
  let recip_a = 1. / a;
  let mb = -b;
  let t = (mb - sqrt_d) * recip_a;
  if (t > 0.) {
    return t;
  }
  return (mb + sqrt_d) * recip_a;
}

vec3f sky_color(Ray ray) {
  let a = 0.5 * (normalize(ray.direction).y + 1);
  return (1 - a) * vec3f(1) + a * vec3f(0.5, 0.7, 1);
}

vertex Vertex vertexFn(constant VertexIn *vertices [[buffer(0)]], uint vid [[vertex_id]]) {
  return Vertex { vec4f(vertices[vid].position, 0, 1) };
}

fragment vec4f fragmentFn(Vertex in [[stage_in]], constant Uniforms &uniforms [[buffer(1)]]) {
  let origin = vec3f(0);
  let focus_distance = 1.0;
  let aspect_ratio = f32(uniforms.width) / f32(uniforms.height);
  var uv = in.position.xy / vec2f(f32(uniforms.width - 1), f32(uniforms.height - 1));
  uv = (2 * uv - vec2f(1)) * vec2f(aspect_ratio, -1);
  let direction = vec3f(uv, -focus_distance);
  let ray = Ray { origin, direction };
  let sphere = Sphere { .center = vec3f(0, 0, -1), .radius = 0.5 };
  if (intersect_sphere(ray, sphere) > 0) {
    return vec4f(1, 0.76, 0.03, 1);
  }
  return vec4f(sky_color(ray), 1);
}
