倾佳电子三相四线制变流器技术的演进与SiC碳化硅模块的关键作用
引言
倾佳电子旨在对三相四线制变流器进行一次全面而深入的分析，涵盖其技术起源、核心优势、当前的技术发展趋势，并重点阐述碳化硅（SiC）模块在这一技术演进中所扮演的关键角色。倾佳电子将超越对基本概念的罗列，通过整合详尽的器件数据手册、应用仿真报告以及市场趋势分析，揭示SiC技术如何从根本上革新功率转换系统，并为高功率密度、高能效和高可靠性应用提供前所未有的解决方案。
第一部分：三相四线制变流器的起源与基本原理
三相四线制变流器的发展是电力系统百年演进的缩影，其起源可追溯至19世纪末的电气化革命。意大利物理学家伽利略·费拉里斯（Galileo Ferraris）和尼古拉·特斯拉（Nikola Tesla）独立研究的旋转磁场理论，为多相交流电机的发明奠定了基础 。费拉里斯在1888年发表了两相交流电机研究，这种电机需要四根导线供电 。俄裔工程师米哈伊尔·多利沃-多布罗沃利斯基（Mikhail Dolivo-Dobrovolsky）在1891年实现了关键突破，他不仅成功展示了三相三线传输系统，还发明了三相变压器和鼠笼式感应电动机，这为现代交流电力系统的全球普及奠定了基石 。
三相四线制作为电力系统中一种常见的接线方式，其拓扑结构优势并非偶然，而是对实际电网和负载需求的精准回应 。在电子工程中，三相交流电通常采用星型（Y）或三角形（Δ）接法 。星型接法将各相电源或负载的一端连接在一点形成中性点。当从中性点引出一条中性线时，便构成了三相四线制。这种配置允许各相负载独立运行，即使负载不平衡，中性线也能提供回流路径，确保相电压的稳定。这一特性在工商业储能变流器（PCS）等混合负载环境中至关重要。
在现代功率变流器设计中，这一需求与三电平拓扑结构实现了共振。相较于传统的两电平拓扑，三电平拓扑（如NPC2或T型）本身通过分裂的直流母线电容，天然提供了一个中性点，可以直接引出作为中性线使用 。这一原生中性点特性使得变流器可以直接应用于非平衡三相负载，无需额外的中性线合成电路，显著简化了系统设计，提高了灵活性。此外，三电平拓扑的单个桥臂总损耗可降低约60%，并能有效抑制谐波，从而降低了对滤波元件（如电抗器）的需求，进一步减小了系统体积和成本 。
第二部分：从硅基到碳化硅：变流器技术的核心变革
传统功率电子系统长期依赖硅基器件，尤其是绝缘栅双极型晶体管（IGBT），它在高压大电流应用中占据主导地位。然而，IGBT作为一种双极型器件，其导通电阻与开关速度之间存在固有的权衡关系：降低导通损耗通常以牺牲开关速度为代价，反之亦然 。由于硅材料的物理局限性，IGBT无法在极高的频率下高效工作，这使得高功率变流器不得不采用较低的开关频率，导致系统需要庞大笨重的无源器件（电容、电感和散热器），从而限制了功率密度。
碳化硅（SiC）作为第三代半导体材料的出现，从物理层面解决了硅基器件的固有瓶颈 。SiC的宽禁带、高击穿电场强度和高热导率等优异特性，使得它能够以更低的导通电阻实现更高的耐压，并能在更高温度下工作，这从根本上改变了功率电子的设计范式。工程师们得以从过去在导通损耗和开关损耗之间进行痛苦权衡的困境中解放出来，转而追求系统总损耗的全面优化。
SiC MOSFET技术在变流器中带来的核心优势体现在其出色的导通和开关特性上。首先，SiC MOSFET具有极低的导通电阻（RDS(on)）。以基本半导体BMF240R12E2G3模块为例，其在25∘C时的典型仅为 ，这显著降低了器件的传导损耗，提升了静态效率。其次，SiC MOSFET的栅极电荷量（ QG）和寄生电容（如Crss）极低，这使其能够实现极高的开关速度，并大幅降低开关损耗 。这使得变流器能够工作在更高的开关频率下，例如32-40 kHz 。
SiC技术中最具价值的特性之一是其开通损耗（Eon）随温度升高而降低的“负温度特性” 。在硬开关拓扑中，$E_{on}
通常是总开关损耗中占比最大的部分，约占总开关损耗的60E_{on}$的负温度特性可以有效抵消甚至超越导通损耗（I2R）的温度升高效应。仿真数据显示，在散热器温度从65℃升至80℃时，BMF240R12E2G3的总损耗变化并不明显，甚至略有下降 。这一特性赋予了变流器在高温环境下更强的出流能力和更稳定的效率表现，是实现高功率密度和成本优化的关键。
SiC模块的性能并非仅依赖于芯片，先进的封装技术同样是核心竞争力。与SiC MOSFET的体二极管相比，模块内部集成的SiC SBD（肖特基势垒二极管）具有更低的管压降（VSD）和几乎为零的反向恢复行为（和） 。这一设计不仅显著提升了器件效率，还消除了传统SiC体二极管长期使用中可能出现的双极性退化风险，增强了器件的可靠性 。在封装材料上，与传统的
和基板相比，基板具有最高的抗弯强度和优异的抗热冲击能力 。经过1000次温度冲击试验后，
仍能保持良好的接合强度，远超和的10次冲击极限 。此外，SiC的高速开关特性要求模块封装具有极低的杂散电感（ Lp），以避免电压过冲和振铃效应 。基本半导体BMF系列模块的杂散电感低至8-11 nH，这表明模块封装已成为一个主动优化电气和热性能的工程子系统。
第三部分：三相变流器技术发展趋势与碳化硅模块的赋能作用
SiC技术在变流器中的应用，正推动着整个行业向高频化、高功率密度方向发展。SiC MOSFET的低开关损耗特性，使得变流器工作频率可以大幅提升，这直接带来了无源器件（电感、电容）尺寸和重量的显著缩减 。在工商业储能PCS应用中，采用SiC的机型相比传统的IGBT机型，模块功率密度提升了25%以上 ，系统体积也实现了可观的减小。这种功率密度的提升为电动汽车充电桩、储能系统等对空间敏感的应用带来了巨大的价值 。

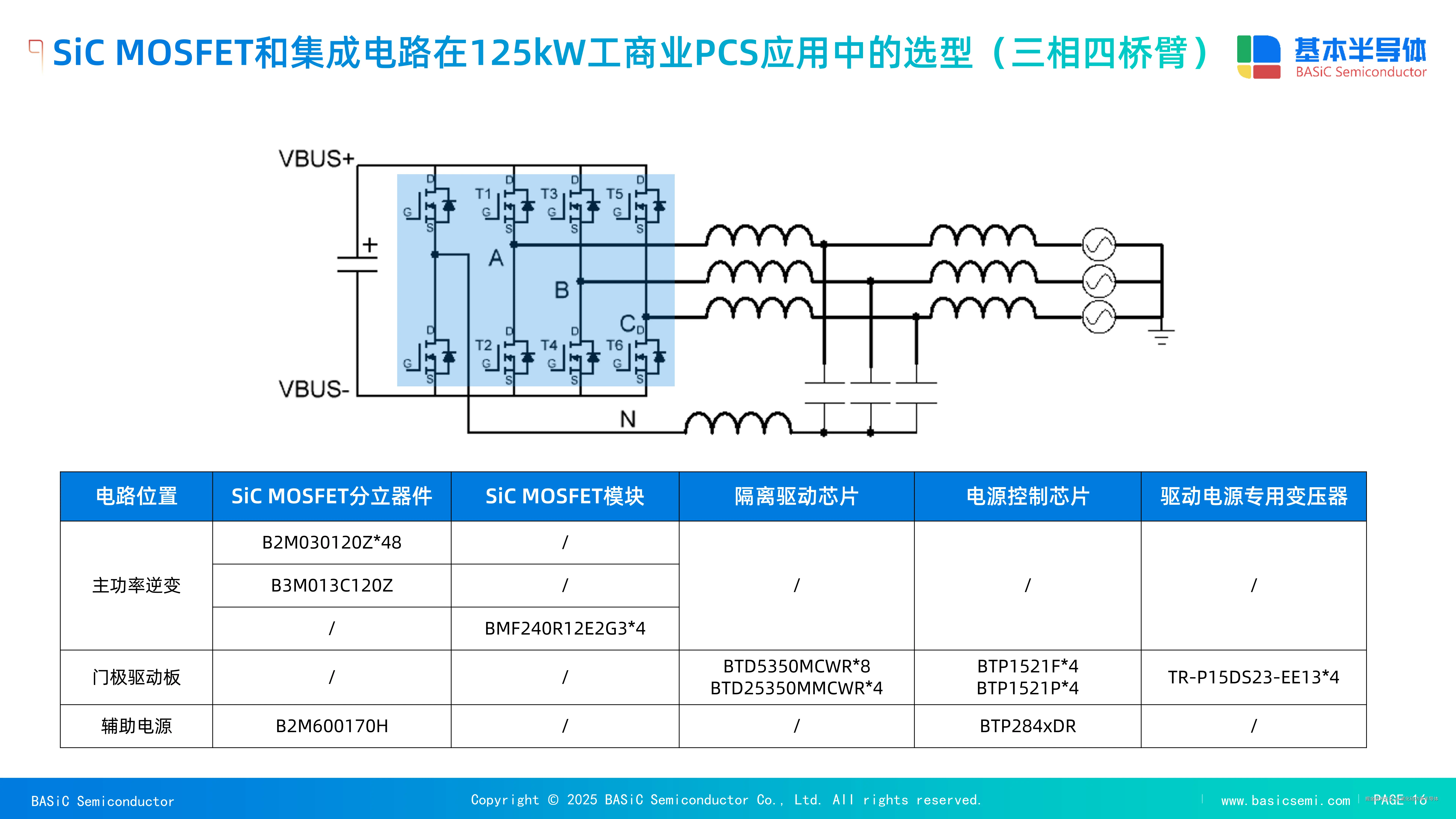

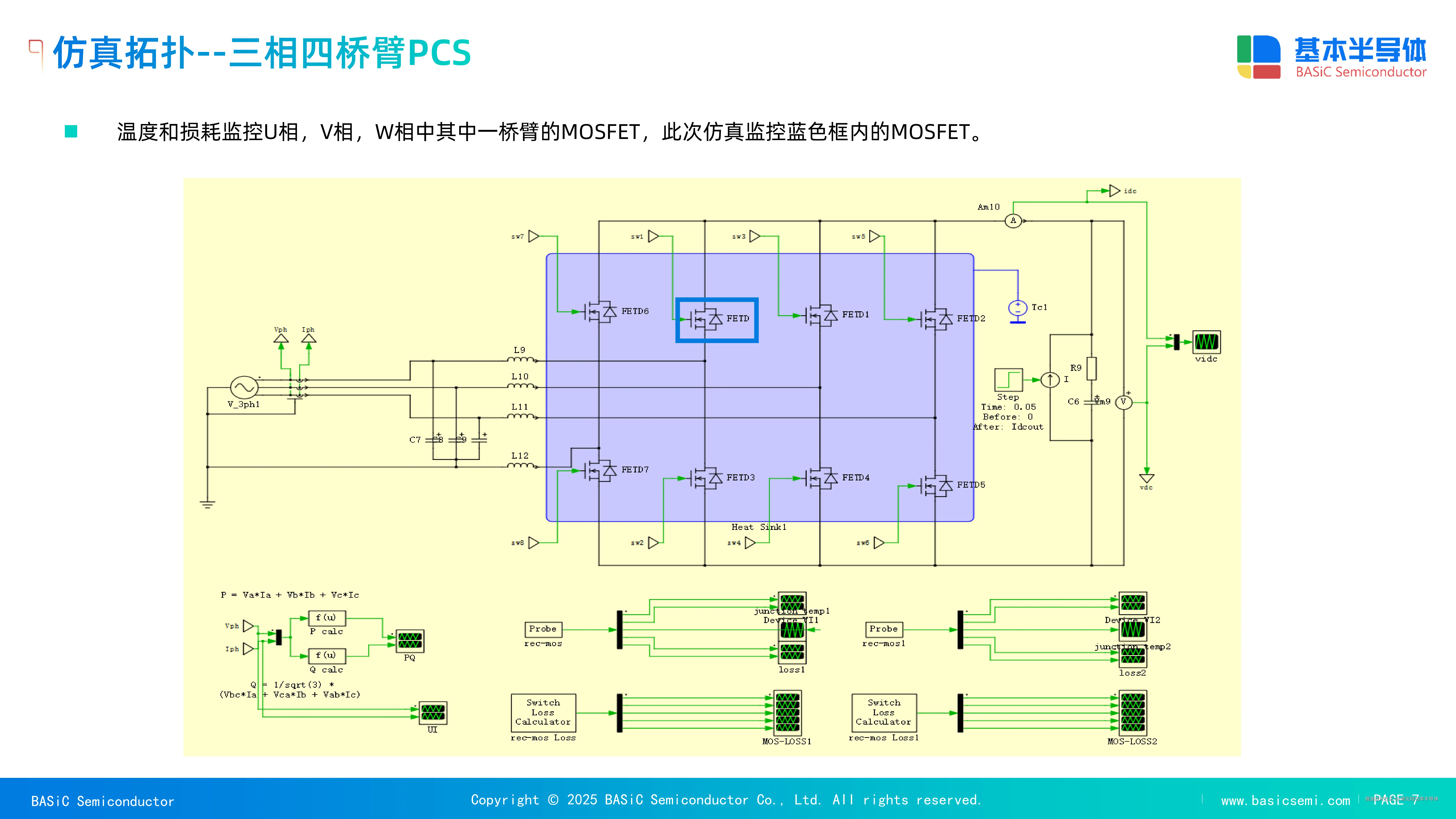

工商业储能变流器用了基本半导体的BMF240R12E2G3 SiC模块。该系统采用三相四桥臂拓扑，其仿真数据直观地量化了SiC方案的卓越性能 ：
效率提升： 在额定功率工况下，平均效率提升超过1%。
功率密度提升： 模块功率密度整体提升25%以上。
出流能力： 随着散热器温度从65℃上升到80℃，在32 kHz开关频率下，总损耗从199.9W微增至200.8W，效率从99.04%微降至99.03%。这有力地证明了SiC的负温度特性在实际应用中带来的巨大价值，即系统在恶劣热环境下的稳定性和可靠性 。
下表详细列出了BMF240R12E2G3模块在125kW PCS中的损耗与结温仿真数据，进一步佐证了上述结论：
BMF240R12E2G3模块在125kW PCS中的损耗与结温仿真数据 (整流工况)
| 散热器温度 (∘C) | 载频fsw (kHz) | 导通损耗 (W) | 开关损耗 (W) | 总损耗 (W) | 效率 (%) | 最高结温 (∘C) |
|---|---|---|---|---|---|---|
| 65 | 32 | 99.4 | 100.4 | 199.9 | 99.04 | 106.9 |
| 65 | 36 | 100.3 | 112.7 | 213.1 | 98.98 | 109.7 |
| 70 | 32 | 101.2 | 99.6 | 200.8 | 99.03 | 112.1 |
| 70 | 40 | 102.8 | 123.9 | 226.7 | 98.91 | 117.5 |
| 80 | 32 | 112.7 | 84 | 196.7 | 99.05 | 122.3 |
| 80 | 40 | 106.2 | 121.9 | 228.1 | 98.90 | 127.7 |

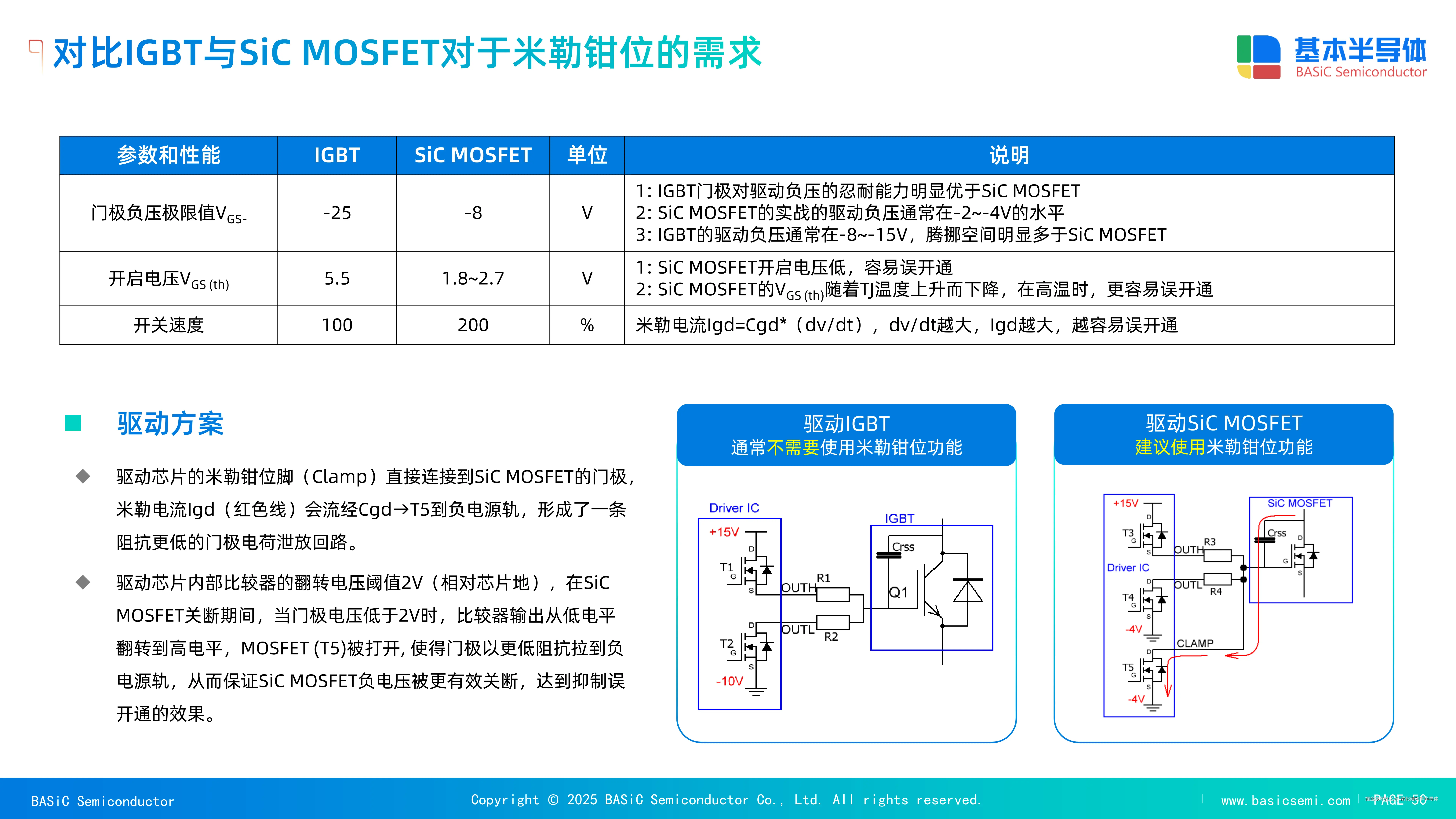

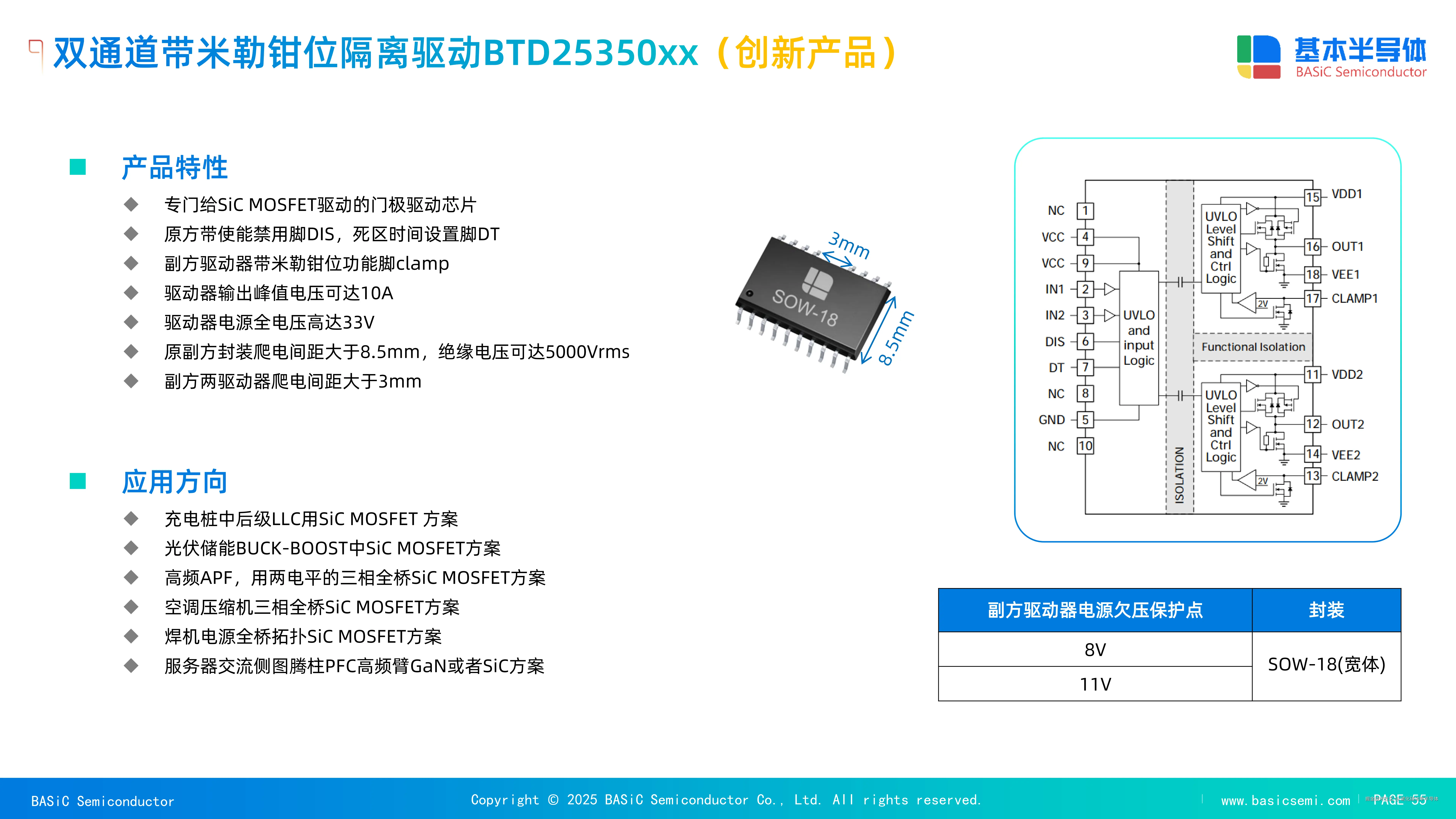

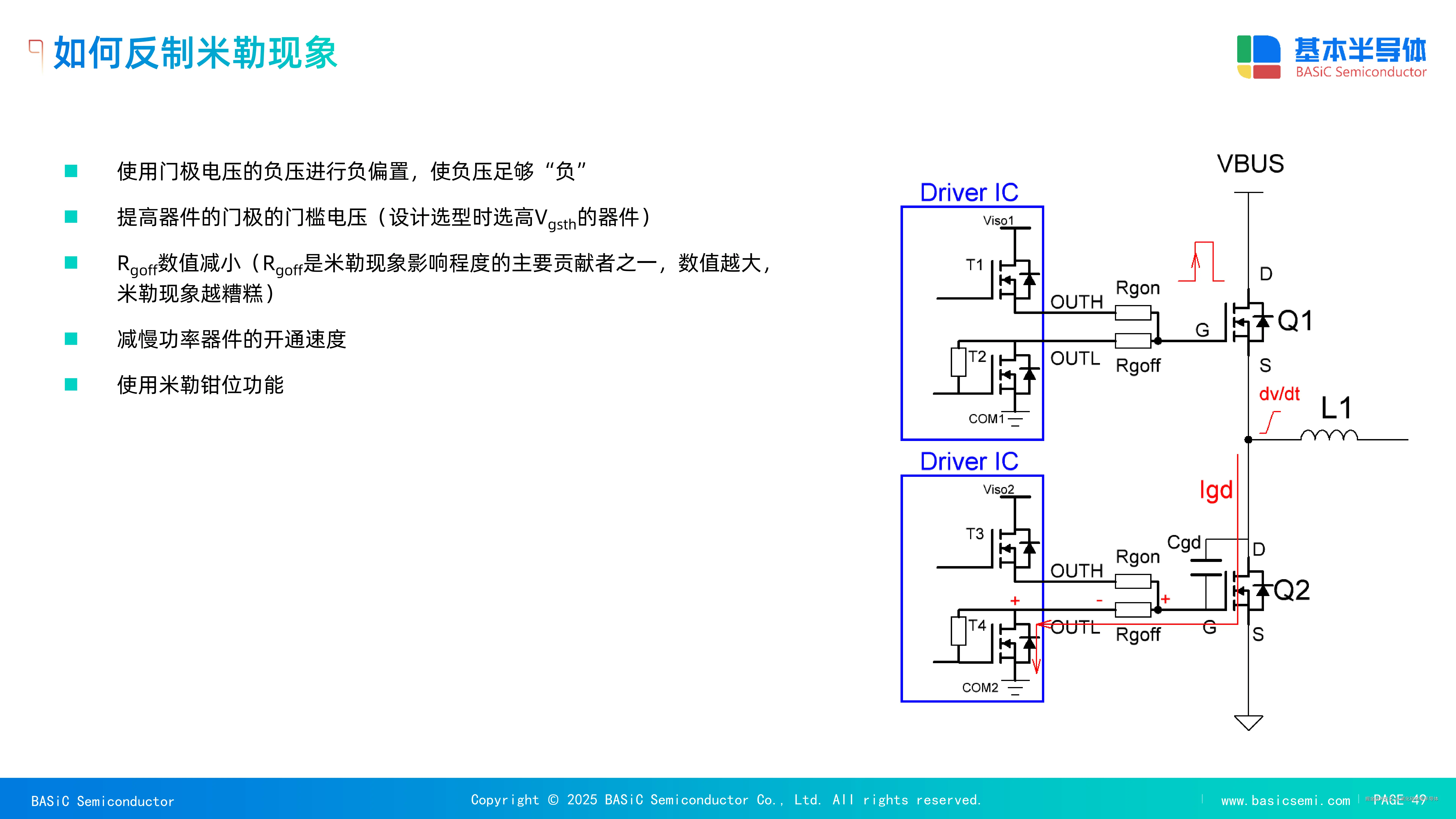

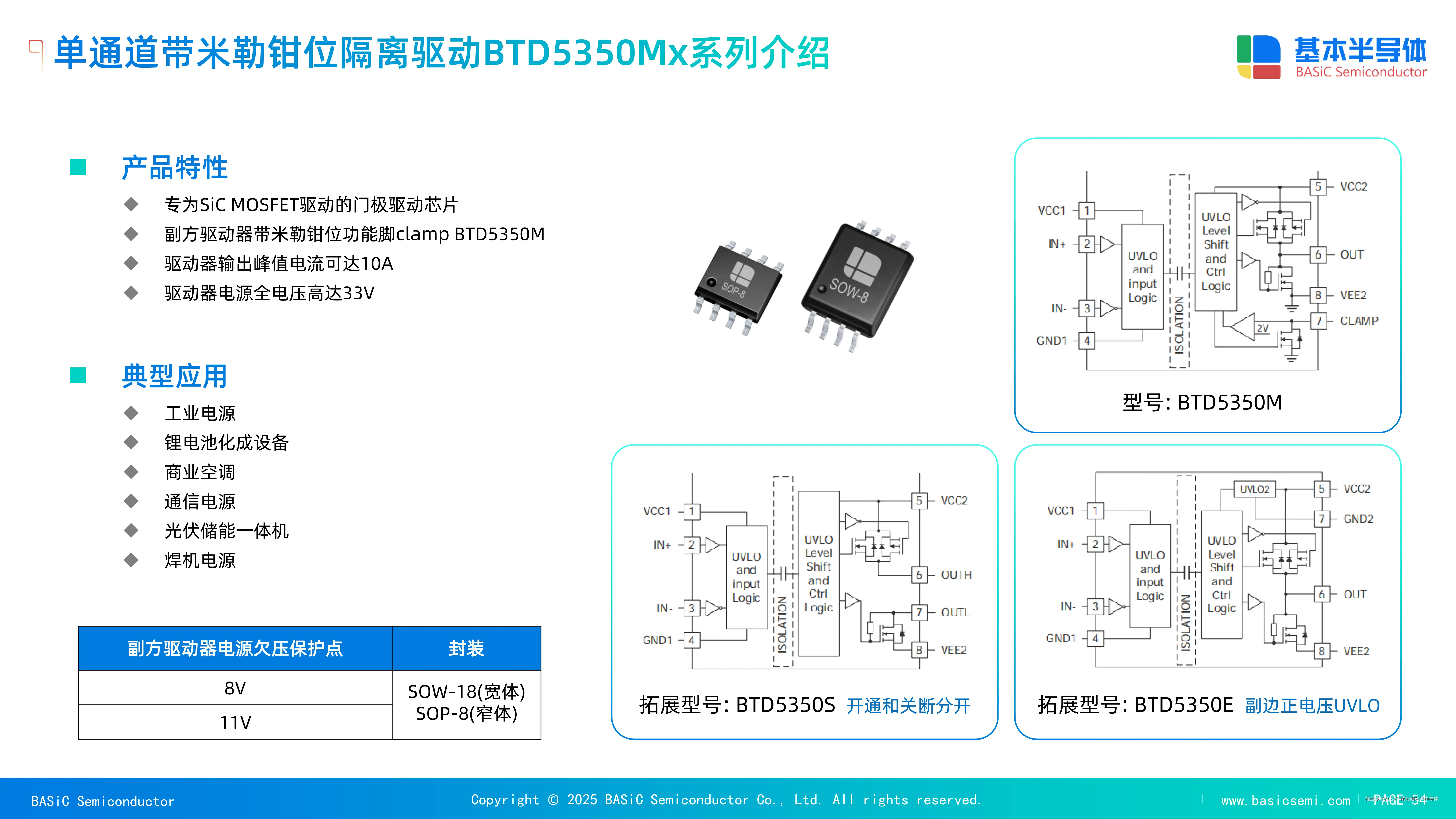

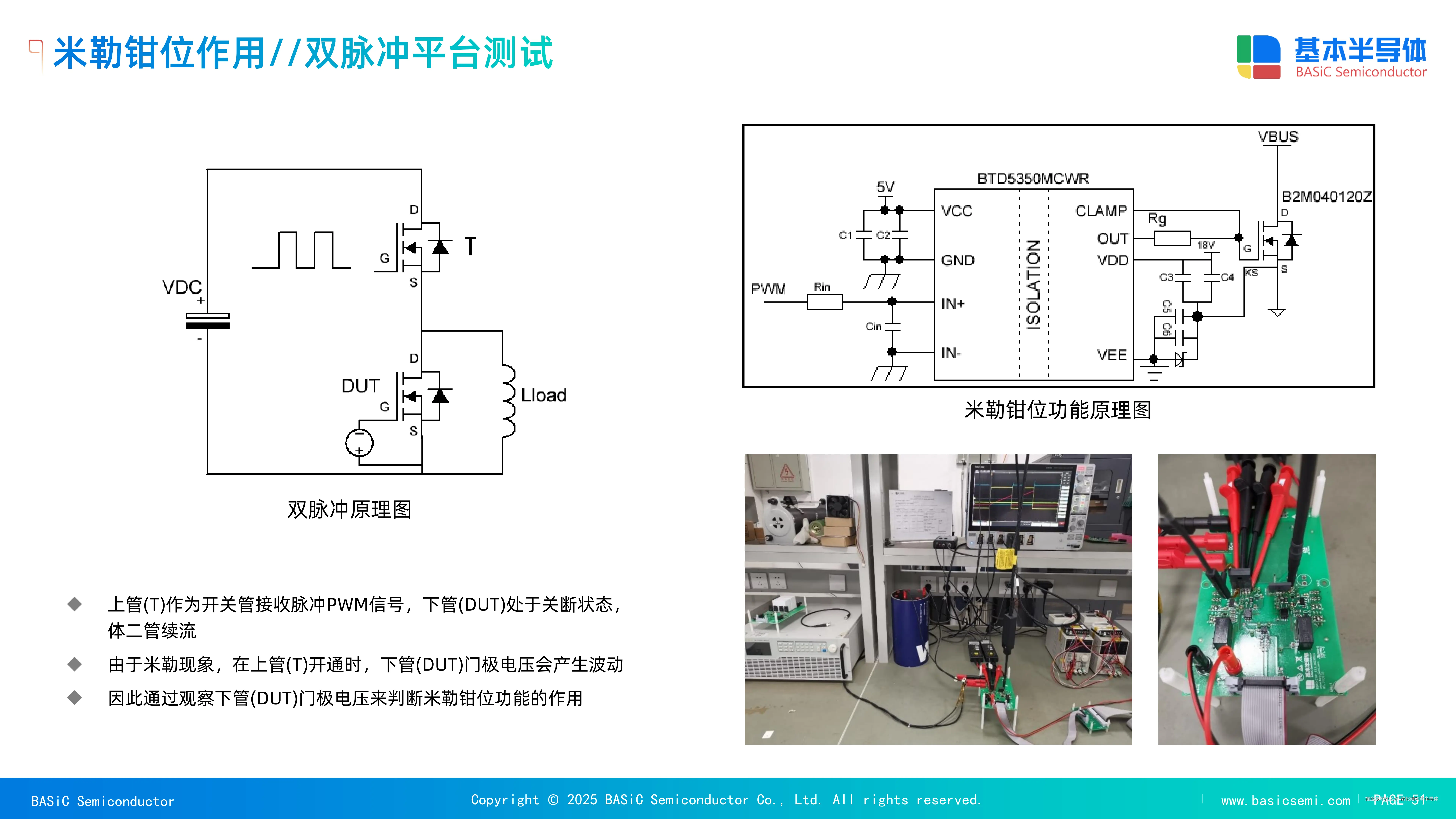

尽管SiC技术优势显著，但其高频特性也对系统设计带来了新的挑战，其中最突出的便是栅极驱动设计和热管理。SiC MOSFET具有比Si器件更低的开启电压（VGS(th)），这使其对栅极驱动的噪声更为敏感，容易发生误导通 。同时，其极高的开关速度（高 dV/dt）会引发严重的米勒效应 。在半桥电路中，当一个开关管导通时，桥臂中点电压的快速变化会通过寄生电容在对管的栅极产生米勒电流，可能抬高对管的栅极电压超过其阈值电压，导致上下管直通并损坏器件 。解决这一问题的方案包括使用负偏置电压（如-4V），减小栅极电阻，并采用带米勒钳位（Miller Clamp）功能的隔离驱动芯片 。米勒钳位通过在关断期间为栅极提供一个低阻抗通路，快速泄放米勒电流，从而有效抑制误导通风险 。此外，尽管SiC的热导率优于Si，但高功率密度仍然对散热系统提出了挑战 。传统的风冷或液冷方式可能不足以满足需求，因此，先进的散热技术（如模块内部的微通道集成）正在被研究，以进一步降低热阻，充分释放SiC的潜能 。
第四部分：核心产品解析与市场展望

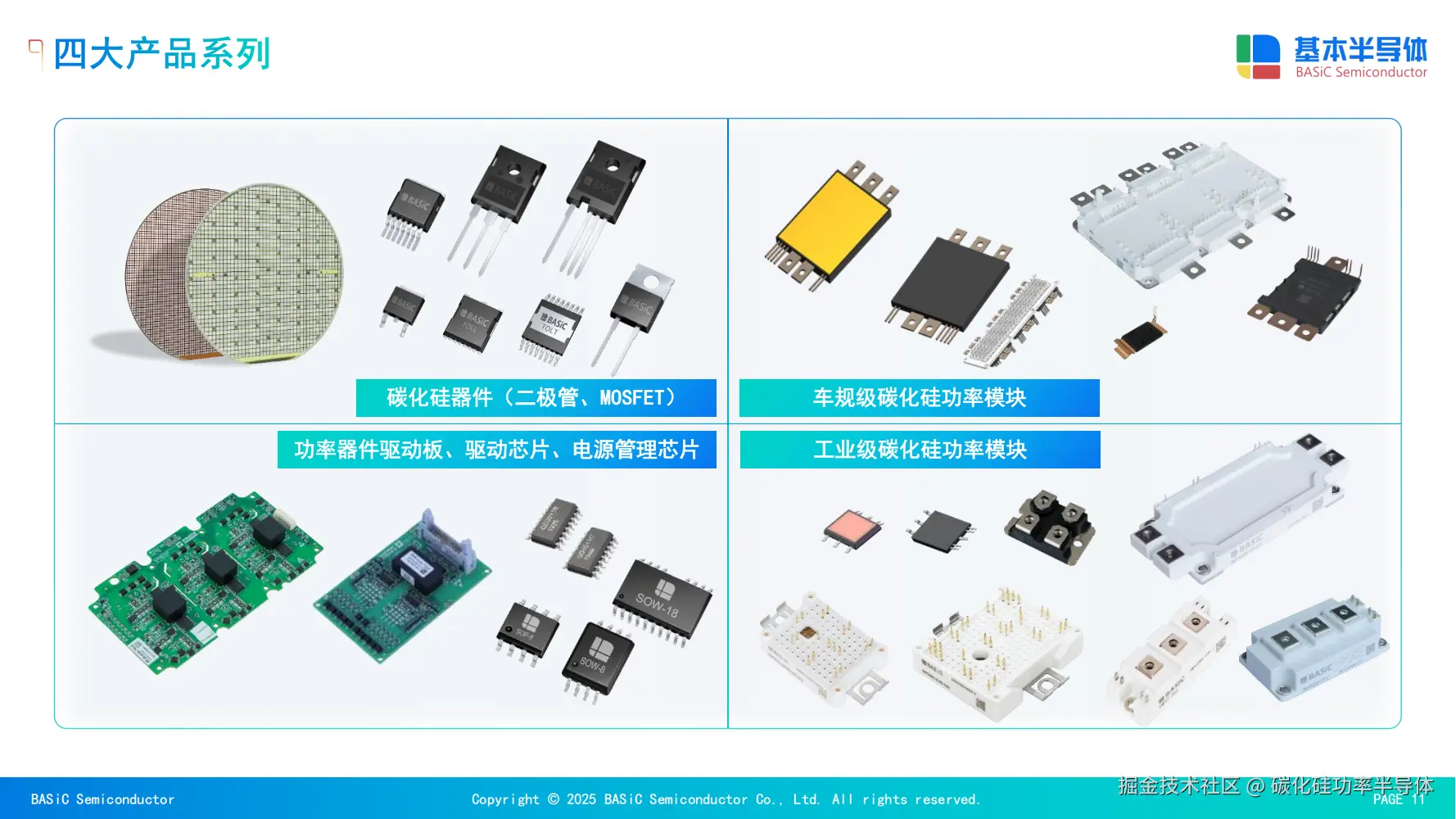

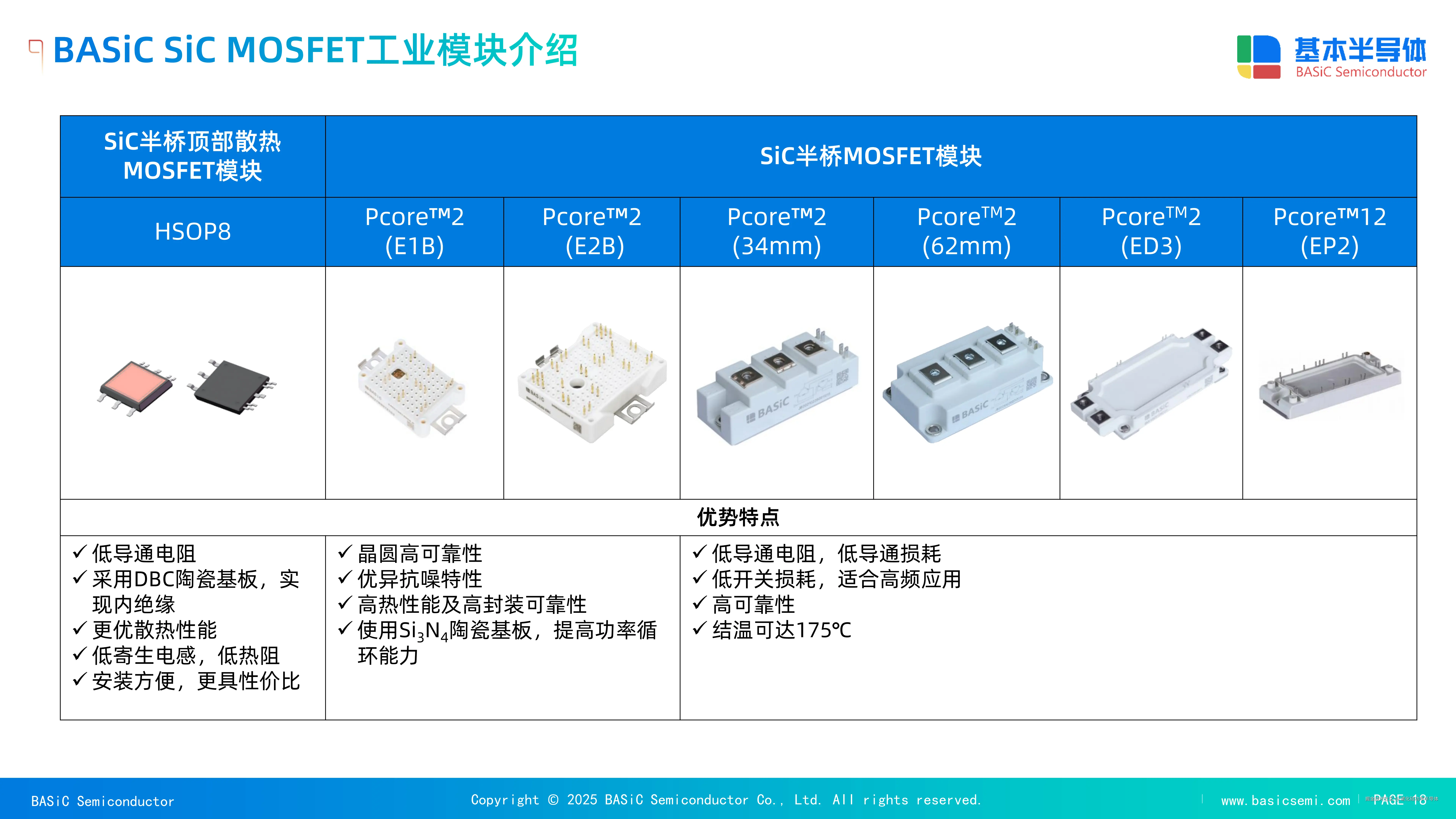

基本半导体提供了多种SiC模块产品，以满足不同的工业应用需求。下表对三款核心半桥模块的关键参数进行了对比：

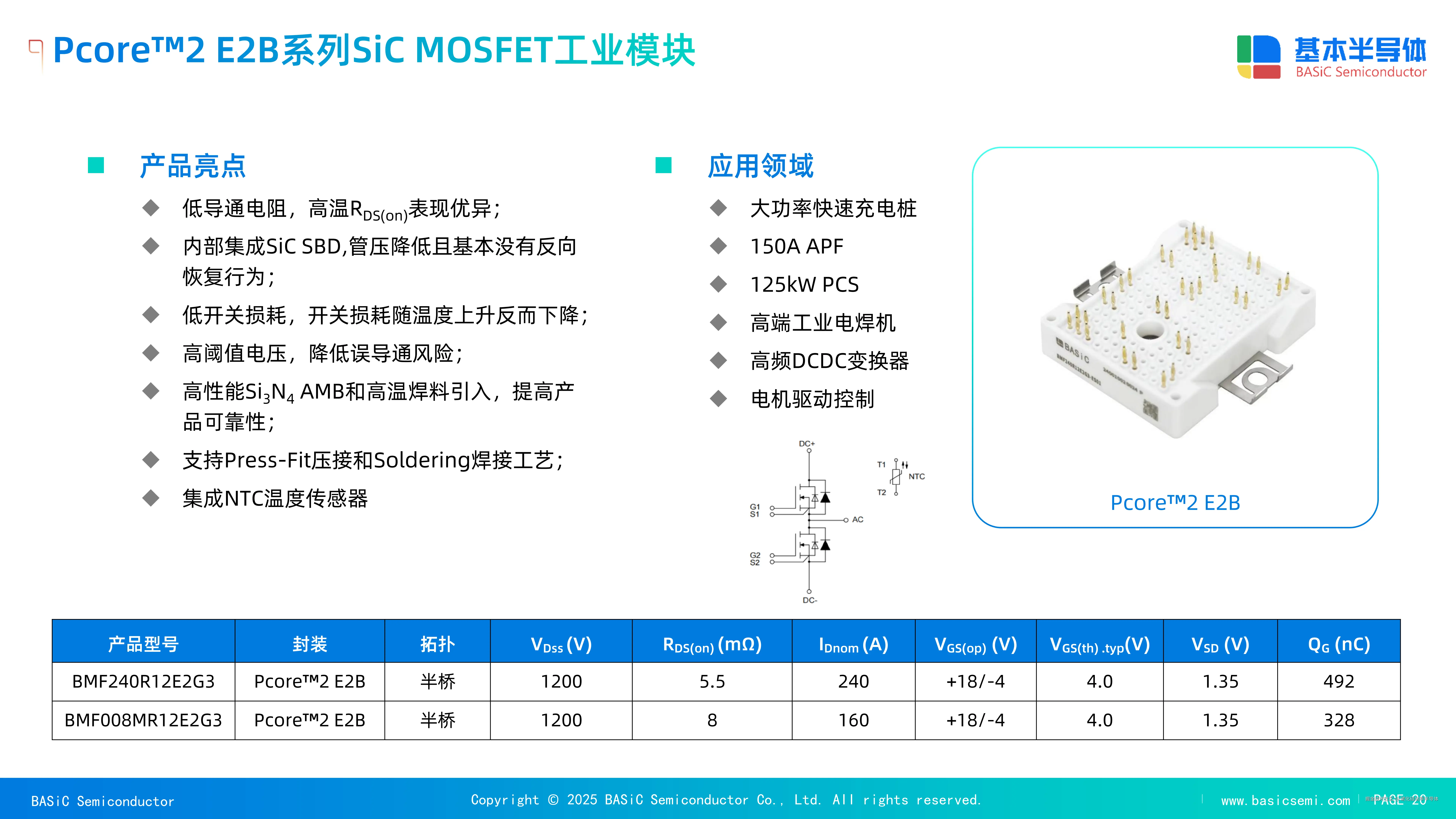

基本半导体三款SiC模块关键参数对比
| 型号 (Model) | 封装 (Package) | 拓扑 (Topology) | VDSS (V) | ID (A) (TH=80∘C) | RDS(on).typ (mΩ) (25∘C) | VGS(th).typ (V) | QG (nC) |
|---|---|---|---|---|---|---|---|
| BMF008MR12E2G3 | Pcore™2 E2B | 半桥 (Half Bridge) | 1200 | 160 | 8.1 | 4.0 | 401 |
| BMF011MR12E1G3 | Pcore™2 E1B | 半桥 (Half Bridge) | 1200 | 120 | 13 | 4.0 | 246 |
| BMF240R12E2G3 | Pcore™2 E2B | 半桥 (Half Bridge) | 1200 | 240 | 5.5 | 4.0 | 492 |
为了评估其在行业中的竞争力，倾佳将BMF240R12E2G3与W和I两家国际知名品牌的同类产品进行了动态特性对比分析。数据表明，BMF240R12E2G3在关键性能指标上展现了卓越的优势 。
BMF240R12E2G3与竞品动态特性对比 (Tj=125∘C & ID=200A)
| 项目 (Item) | BMF240R12E2G3 (BASiC) | CAB006M12GM3 (W*)** | FF6MR12W2M1H_B70 (I*)** | 单位 (Unit) |
|---|---|---|---|---|
| 开通损耗 Eon | 7.54 | 7.68 | 8.13 | mJ |
| 关断损耗 Eoff | 2.37 | 4.55 | 3.75 | mJ |
| 总损耗 Etotal | 9.91 | 12.23 | 12.08 | mJ |
| 体二极管反向恢复电荷 Qrr | 0.65 | 1.61 | 0.51 | μC |
| 体二极管反向恢复能量 Err | 0.09 | 0.34 | 0.07 | mJ |
从上表可以看出，在高温（Tj=125∘C）下，BMF240R12E2G3的总损耗（Etotal）和关断损耗（Eoff）均优于两款国际竞品 。此外，其体二极管的反向恢复电荷量（ Qrr）和能量（Err）也更低 ，这再次证明了其内嵌式SiC SBD所带来的性能优势。这一性能对比结果表明，国产SiC模块在关键动态特性上已达到甚至超越国际领先水平，尤其是在高温下的稳定性能，使其成为高功率密度应用的理想选择。
全球SiC模块市场正经历爆发式增长，预计从2024年的7.74亿美元增长到2032年的58.797亿美元，复合年增长率（CAGR）高达28.8% 。这一增长的主要驱动力来自电动汽车（EV）的快速普及、可再生能源（光伏、储能）的发展以及5G和数据中心等新兴基础设施建设 。

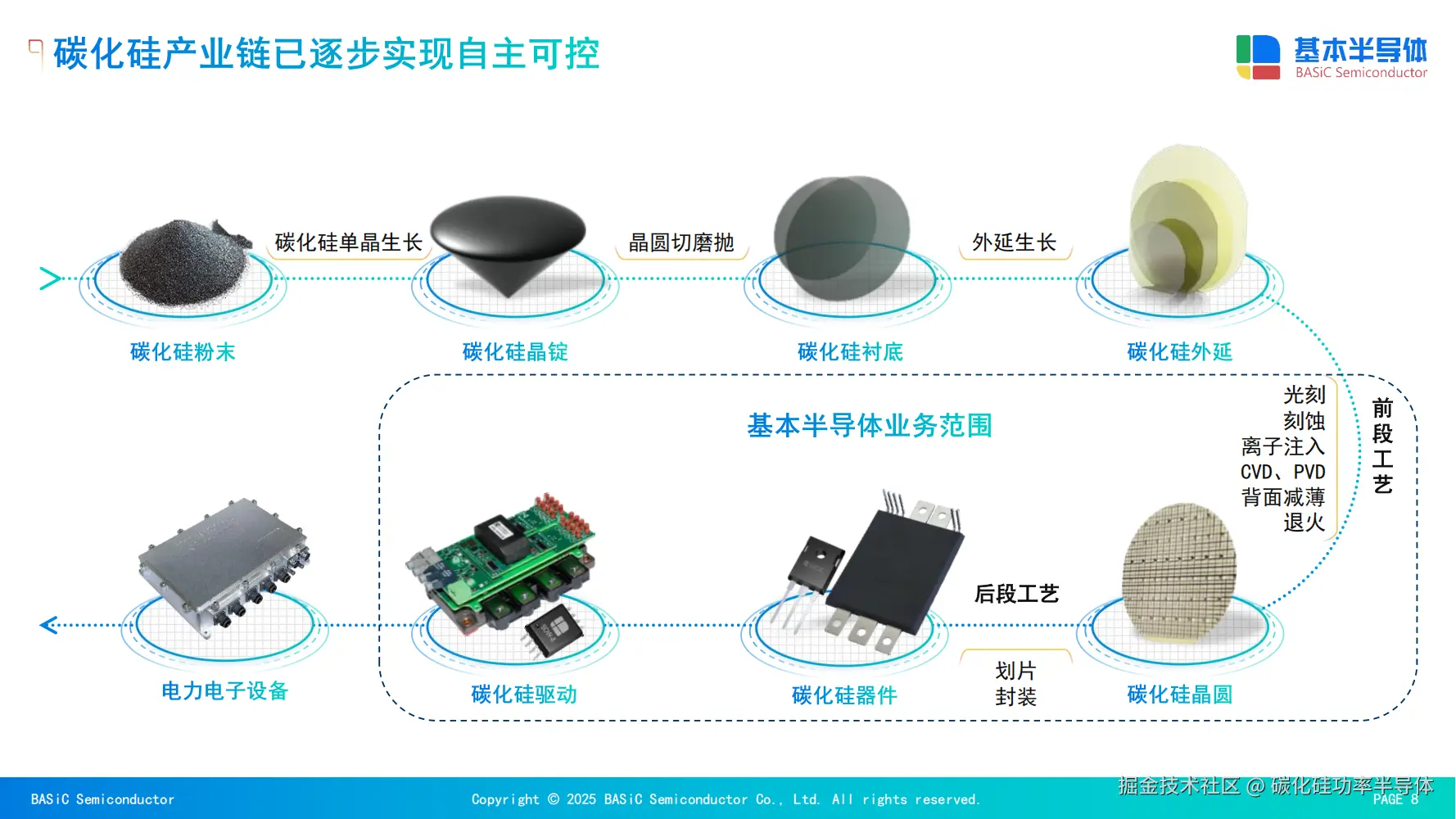

尽管市场前景广阔，但SiC产业仍面临高成本和供应链的挑战。SiC器件成本高昂，其中衬底和外延材料分别占据了总成本的47%和23%，构成了产业链中价值量最高的环节 。为了应对这一挑战，产业正积极向更大尺寸晶圆（6英寸和8英寸）的过渡，以实现规模经济并降低每颗芯片的制造成本 。8英寸晶圆的复合年增长率高达31.3%，这显示了行业对降本增效的迫切需求和决心 。未来，掌握核心衬底和外延技术的企业将在市场竞争中占据主导地位。
结论与展望
三相四线制变流器作为现代工业、储能和电动汽车充电等应用的核心，其技术演进正从硅基时代大步迈向碳化硅时代。SiC模块凭借其低导通损耗、极低开关损耗、高可靠性以及独特的负温度系数E_{on}等优异特性，从根本上突破了传统方案在功率密度和能效上的瓶颈。SiC技术的应用，不仅仅是参数上的改进，更是功率电子设计哲学的根本性转变。它使得系统设计重点从“如何降低损耗”转向“如何管理和驾驭高速开关带来的新挑战”，从而实现了变流器从庞大机柜向更紧凑、更高效、更易于集成的子系统的转变。
展望未来，三相四线制变流器的发展将与SiC技术的进步深度耦合，共同推动电力电子系统向更高功率密度、更轻量化、更具成本效益的方向发展。尽管在栅极驱动设计和供应链成本等方面仍面临挑战，但随着技术的成熟和产业规模的扩大，SiC必将成为未来高功率变流器领域的主流选择，为全球的能源转型和可持续发展提供坚实的硬件基础。
