在刷短视频或者玩一些小游戏的时候，你可能见过这样一个有趣的效果：
用户用手指在屏幕上随意涂抹，原本被遮挡的内容逐渐显露出来，像是“刮刮乐”一样的交互。

这个效果看似神奇，其实用前端就能实现。无论是 <canvas> 还是 <svg>，只要结合合适的绘制方式和混合模式，就能轻松做出这种“涂抹消除”的体验。

本文会带你从 基础原理 到 完整实现，逐步拆解这个效果：

如何用 canvas 监听手指/鼠标轨迹并绘制透明区域
如何用 svg 的 mask来实现类似效果

看完后，你也能快速写出一个“神奇的涂抹消除”小 demo，用在活动页、小游戏或者有趣的交互场景里。

一前置，存储数据的设计

对于普通的功能来说，其实可以不用考虑到对应的数据的结构设计，但是我们可以考虑相应的扩展

例如我们可以基于绘制的路径，实现后退前进

当然我一样可以自定义画笔的大小

所以针对这方面的功能，我们需要设计一个可维护的有效数据结构


// 一个基础的
type BasePoint = {
	left: number
	top: number
}

// 一个线段是由多个点构成的
type BaseLine = {
	points: BasePoint[],

	size: number // 画笔大小
	mode: 'brush' | 'eraser' // 涂抹还是消除
}

// 线段的类型
type Lines = BaseLine[]

以上就是先简单定义的线段类型，便于后续扩展，可以往里面添加一系列属性。

二前置，对应的方法了解

对于我们涂抹消除，想的还是尽可能让 pc 和 h5 端都可以使用

所以采用的绑定事件使用的是 Pointer events 指针事件

pointerdown 当某指针得以激活时触发。

pointermove 当某指针改变其坐标时触发。

pointerup 当某指针不再活跃时触发。

接下来就开始我们具体的实现吧！

三神奇的 canvas

1、准备画布

首先，准备一张图片和一个 canvas 画布，画布的大小和 canvas 大小统一

<!doctype html>

<html lang="en">

<head>

<meta charset="UTF-8" />

<meta name="viewport" content="width=device-width, initial-scale=1.0" />

<title>Document</title>

<style>

* {

	margin: 0;

	padding: 0;

	box-sizing: border-box;

}


.container {

	user-select: none;

	position: relative;

}


.container img {

	touch-action: none;

	pointer-events: none;

	user-select: none;

}


.container canvas {

	position: absolute;

	left: 0px;

	top: 0px;

	z-index: 1;

	opacity: 0.6;

}


.active {

	color: blue;

}

</style>

</head>

<body>

	<div class="container">

		<img

		src="https://x-design-release.stariicloud.com/poster/7545732a3f987e398c9337020f344335.png"

		alt=""

		width="511px"

		height="511px"

		/>

		<canvas id="canvas" />

	</div>

<div>

	<button id="brush" class="active">涂抹</button>

	<button id="eraser">消除</button>

</div>


<script>

</script>

</body>

</html>

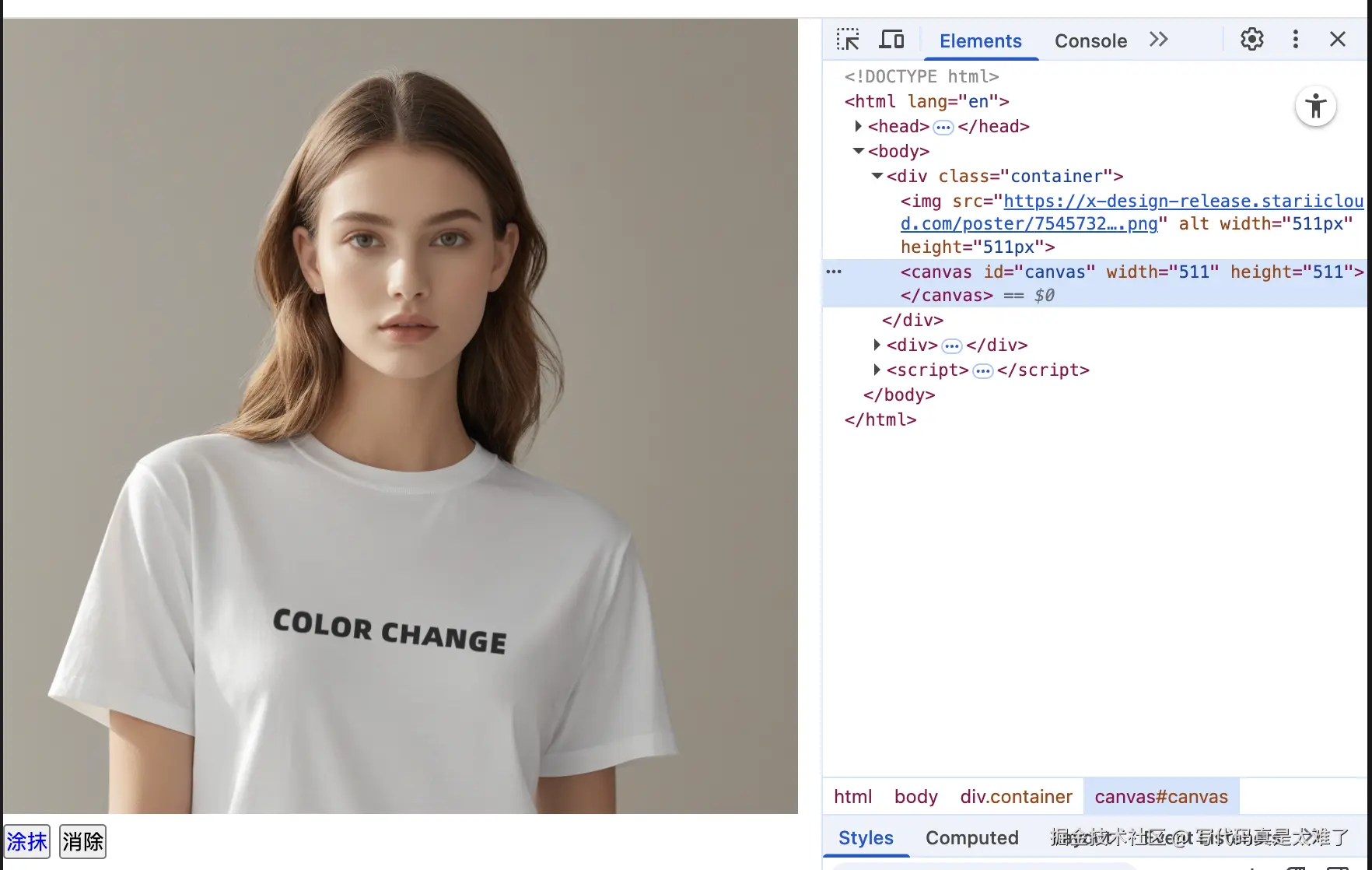

页面效果如下图

2、处理事件

核心逻辑：

定义核心数据 let lines = [] 存储总的线段数据 let currrentLines = { points: [] } 存储当前操作的数据

鼠标在滑动操作时，记录当前的鼠标点位，并把其放入 currrentLines 的 points 中，开启绘制

把 currrentLines 数据推入 lines

<script>
	const canvas = document.querySelector('#canvas');
	const ctx = canvas.getContext('2d');

	let isDown = false;

	canvas.width = 511;

	canvas.height = 511;

	const BRUSH_SIZE = 40; // 画笔大小

	let mode = 'brush' // 刷子类型

	let lines = []

	let currentLines = {
		points: []
	}

	const pointerDown = () => {
		isDown = true;
		currentLines.mode = mode
		currentLines.size = BRUSH_SIZE
	};

	const pointerMove = (e) => {
		e.stopPropagation();
		e.preventDefault();
		if (!isDown) return;
		const { clientX, clientY } = e;

		curentLines = {
			...currentLines,
			points: [
				...currentLines.points,
				{
					left: clientX,
					top: clientY
				}
			]
		}


		draw([...lines, curentLines]); // 暂未实现
	};

	const pointerUp = () => {
		if (!isDown) return
		isDown = false;
		lines = [...lines, curentLines]
		currentLines = {
			points: []
		}
	};

	const bindEvent = () => {
		canvas.addEventListener('pointerdown', pointerDown);
		canvas.addEventListener('pointermove', pointerMove);
		window.addEventListener('pointerup', pointerUp);
		brush.addEventListener('click', (e) => {
			mode = 'brush'
			e.target.classList.add('active')
			eraser.classList.remove('active')
		})

		eraser.addEventListener('click', (e) => {
			mode = 'erase'
			e.target.classList.add('active')
			brush.classList.remove('active')
		})
	};

	bindEvent();

</script>

3、绘制

在绘制之前，先了解下 canvas 的 globalCompositeOperation 融合属性

globalCompositeOperation 属性设置要在绘制新形状时应用的合成操作的类型。

实现消除效果属性值： "destination-out" 仅保留现有画布内容和新形状不重叠的部分。

const draw = (lines) => {
	ctx.clearRect(0, 0, canvas.width, canvas.height);

	lines.forEach(({ points, mode, size }) => {
		ctx.save();
		ctx.beginPath();

		points.forEach(({ left, top }, index) => {
			if (!index) {
				ctx.moveTo(left, top);
				ctx.lineTo(left, top);
			} else {
				ctx.lineTo(left, top);
			}
		})

		if (mode === 'erase') {
			ctx.globalCompositeOperation = 'destination-out'; // 擦除模式
		}

		ctx.strokeStyle = '#3388FF'; // 线条颜色
		ctx.lineWidth = size; // 线条宽度
		ctx.stroke();
		ctx.closePath();
		ctx.restore();
	})
}

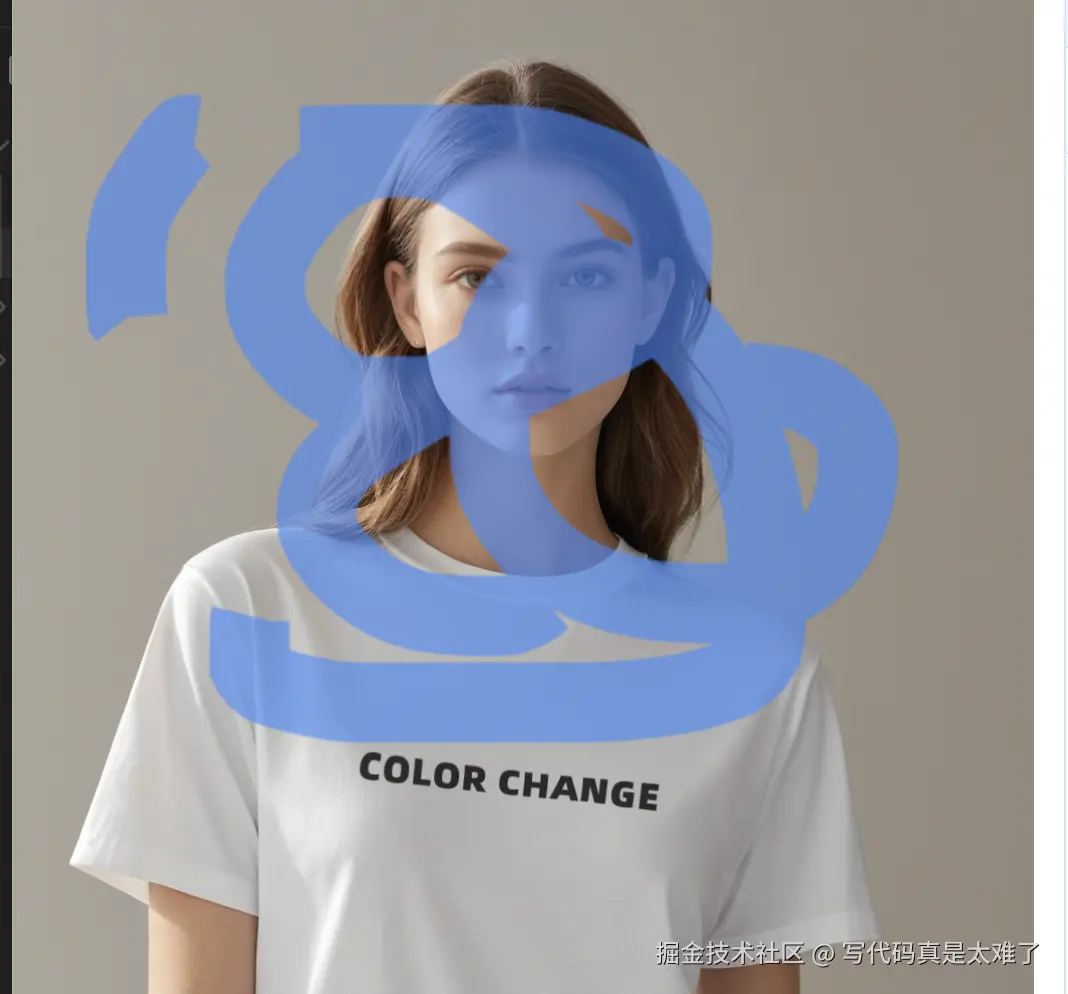

效果如下

但是目前看到，绘制的线段还不太完美，我们可以再优化下


ctx.lineCap = 'round'; // 设置线段的末端的样式
ctx.lineJoin = 'round'; // 设置线段连接的样式

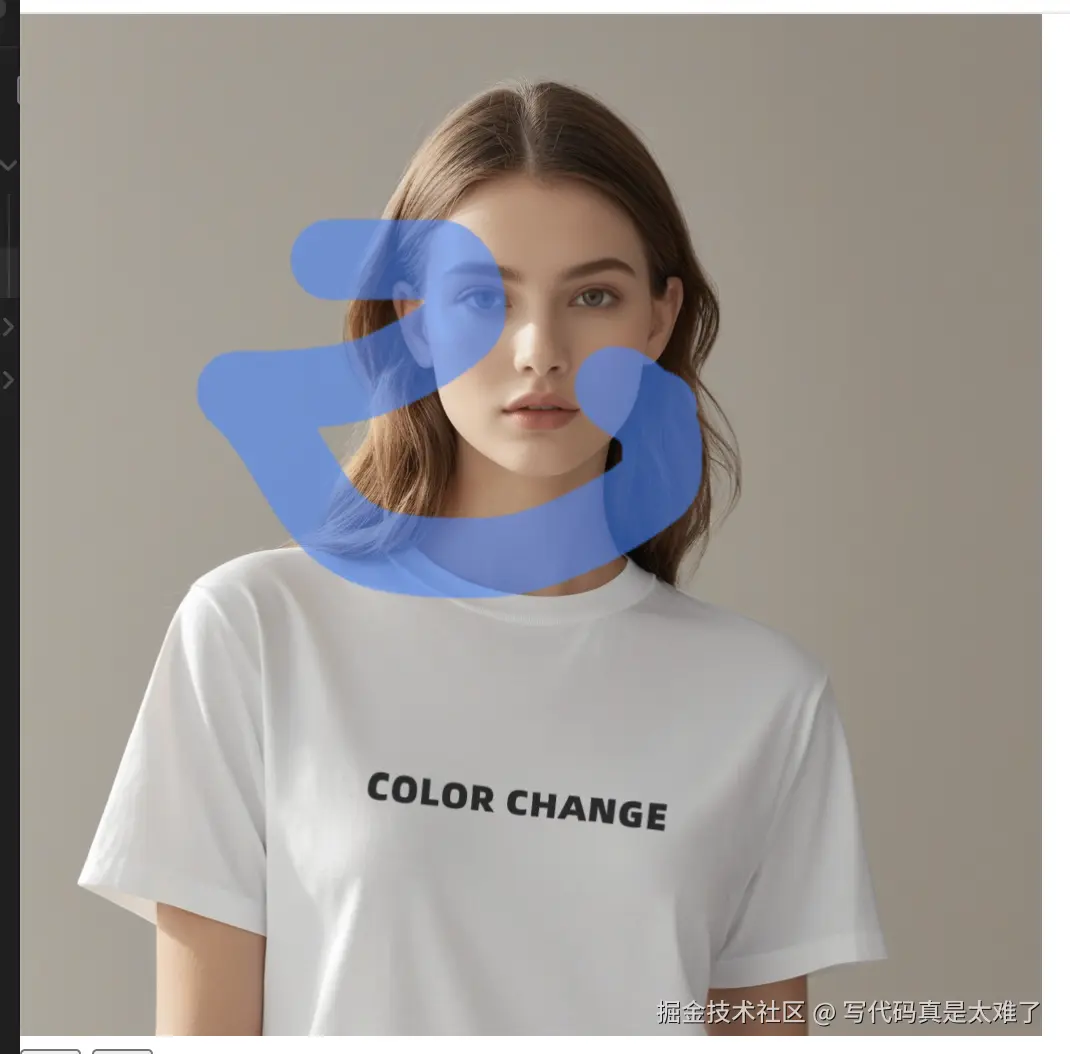

好了完美！

四神奇的 svg

与 svg 的差别，就是绘制层的区别，逻辑层可复用，所以我们只需要对上面的 html 内容进行稍许的改造，就可以让绘制逻辑从 canvas 替换到 svg

在进行具体的实现之前，先介绍一些会用到标签

1、defs： SVG 允许我们定义以后需要重复使用的图形元素。建议把所有需要再次使用的引用元素定义在defs元素里面。这样做可以增加 SVG 内容的易读性和无障碍。在defs元素中定义的图形元素不会直接呈现。你可以在你的视口的任意地方利用 <use>元素呈现这些元素。

简洁的说，就是可以通过 defs 用来定义一些不在页面直接呈现的一些元素，后续可以通过一些其他的方式来使用 2、g：元素是一个容器，用于将其他 SVG 元素进行分组。设置的样式会同步到组内的元素当中

3、image：用于展示图片

好了，介绍完一些标签之后，我们按照老规矩，先把静态的 html 写出来

1、准备画布 & 处理事件

<!DOCTYPE html>
<html lang="en">
<head>
	<meta charset="UTF-8" />
	<meta name="viewport" content="width=device-width, initial-scale=1.0" />
	<title>Document</title>
	<style>
	* {
		margin: 0;
		padding: 0;
		box-sizing: border-box;
	}

	.container {
		height: 511px;
		user-select: none;
		position: relative;
	}

	.container .svg-main {
		position: absolute;
		left: 0px;
		top: 0px;
		z-index: 1;
	}

	#blueLayer {
		opacity: 0.6;
	}

	.active {
		color: blue;
	}

	</style>
</head>
<body>
	<div class="container">
		<svg
			class="svg-main"
			width="511px"
			height="511px"
			xmlns="http://www.w3.org/2000/svg"
			viewbox="0 0 511 511"
	 .  >
			<defs>
			<!-- mask 用于消除蓝色路径 -->
				<mask id="eraseMask" maskUnits="userSpaceOnUse">
					<rect x="0" y="0" width="511" height="511" fill="white" />
				<!-- 黑色区域表示要隐藏的路径 -->
				</mask>
			</defs>

			<image
				href="https://x-design-release.stariicloud.com/poster/7545732a3f987e398c9337020f344335.png"
				x="0"
				y="0"
				width="511px"
				height="511px"
			/>

			<!-- 蓝色路径图层 -->
			<g id="blueLayer" mask="url(#eraseMask)"></g>
		</svg>
	</div>
	<div>
		<button id="brush" class="active">涂抹</button>
		<button id="eraser">消除</button>
	</div>

<script>

	const svgMain = document.querySelector(".svg-main");

	const gLayer = document.querySelector("#blueLayer");

	const maskLayers = document.querySelector("#eraseMask");


	let isDown = false;


	const BRUSH_SIZE = 40;

	let mode = "brush";


	let lines = [];

	let currentLines = {

		points: [],

	};

	const draw = (lines) => {};

	const pointerMove = (e) => {
		e.stopPropagation();
		e.preventDefault();
		if (!isDown) return;
		const { clientX, clientY } = e;

		curentLines = {
			...currentLines,
			points: [
				...currentLines.points,
				{
					left: clientX,
					top: clientY
				}
			]
		}


		draw([...lines, curentLines]); // 暂未实现
	};

	const pointerUp = () => {
		if (!isDown) return
		isDown = false;
		lines = [...lines, curentLines]
		currentLines = {
			points: []
		}
	};

	const bindEvent = () => {
		canvas.addEventListener('pointerdown', pointerDown);
		canvas.addEventListener('pointermove', pointerMove);
		window.addEventListener('pointerup', pointerUp);
		brush.addEventListener('click', (e) => {
			mode = 'brush'
			e.target.classList.add('active')
			eraser.classList.remove('active')
		})

		eraser.addEventListener('click', (e) => {
			mode = 'erase'
			e.target.classList.add('active')
			brush.classList.remove('active')
		})
	};

	bindEvent();
</script>
</body>
</html>

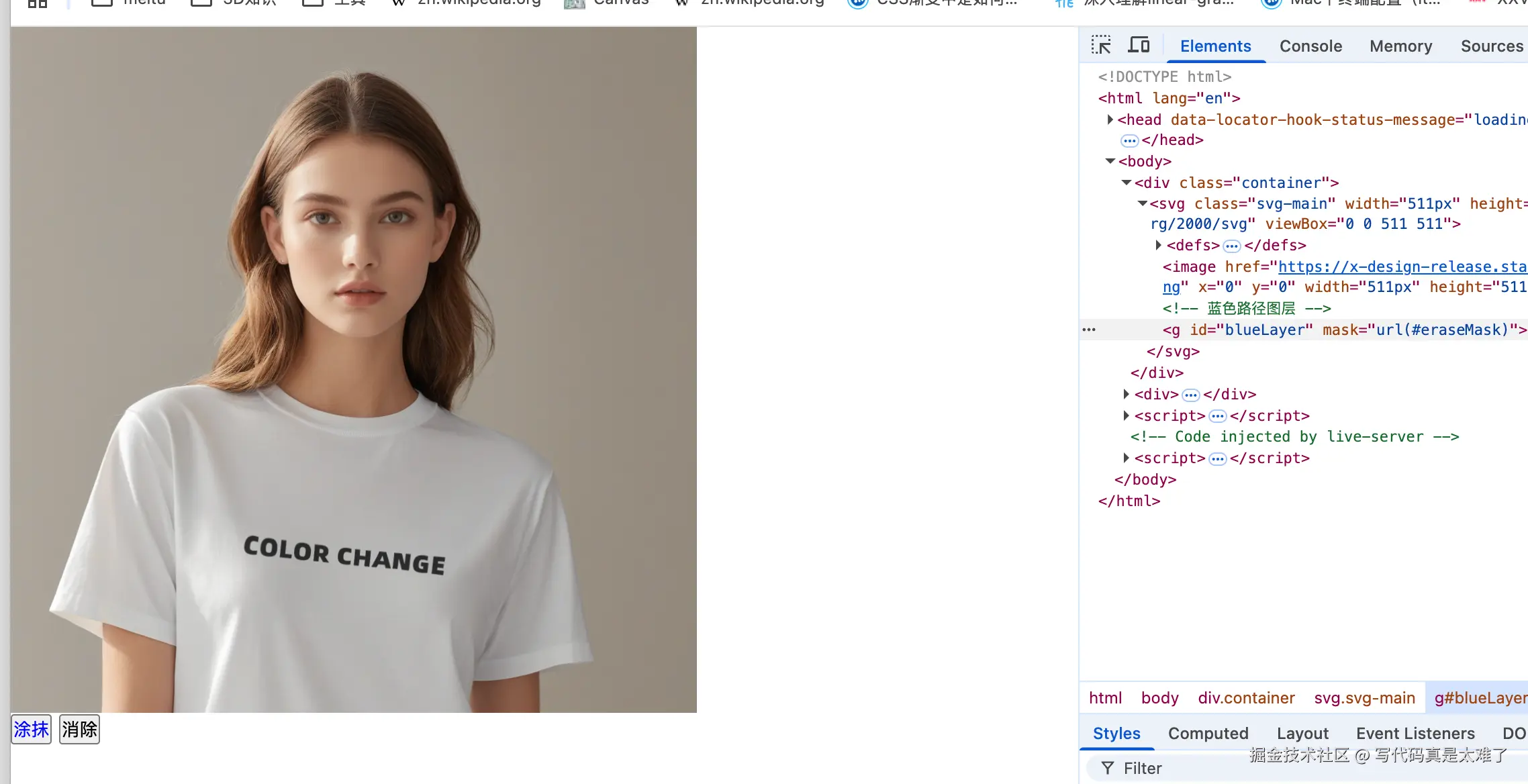

页面的效果就呈现成这样啦

2、绘制

梳理下核心逻辑

1、在按下绘制时，我们可以往 g 标签中插入一个 path 路径节点，这样就可以展现涂抹的部分

2、当切换消除时，我们利用 svg mask 的能力，往 mask 标签中也插入一个 path 标签，因为 mask 本生就应用到了 g 标签组上，所以“消除”也有了，

消除 mask 核心原理：mask 是一张灰度图，白色区域显示，黑色区域隐藏，灰色半透明。 应用在元素上时，相当于把“目标元素”用这张灰度图重新裁剪、混合

接下来看下具体的代码

const createPath = (points, color, width) => {

	const path = document.createElementNS(

		"http://www.w3.org/2000/svg",

		"path"

	);

	const d = points
		.map((p, i) =>
			i === 0
		? `M ${p.left} ${p.top} L ${p.left} ${p.top}`
		: `L ${p.left} ${p.top}`
	).join(" ");

	path.setAttribute("d", d);
	path.setAttribute("stroke", color);
	path.setAttribute("stroke-width", width);
	path.setAttribute("stroke-linecap", "round");
	path.setAttribute("stroke-linejoin", "round");
	path.setAttribute("fill", "none");

	return path;
};

const draw = (lines) => {
	gLayer.innerHTML = "";
	maskLayers.innerHTML =
	'<rect x="0" y="0" width="511" height="511" fill="white" />';

	lines.forEach(({ points, mode, size }) => {

		const path = createPath(points, "#3388FF", size);

		if (mode === "brush") {

			gLayer.appendChild(path);

		} else {
			maskPath.setAttribute("stroke", "black");
			maskLayers.appendChild(path)
		}
	});
};

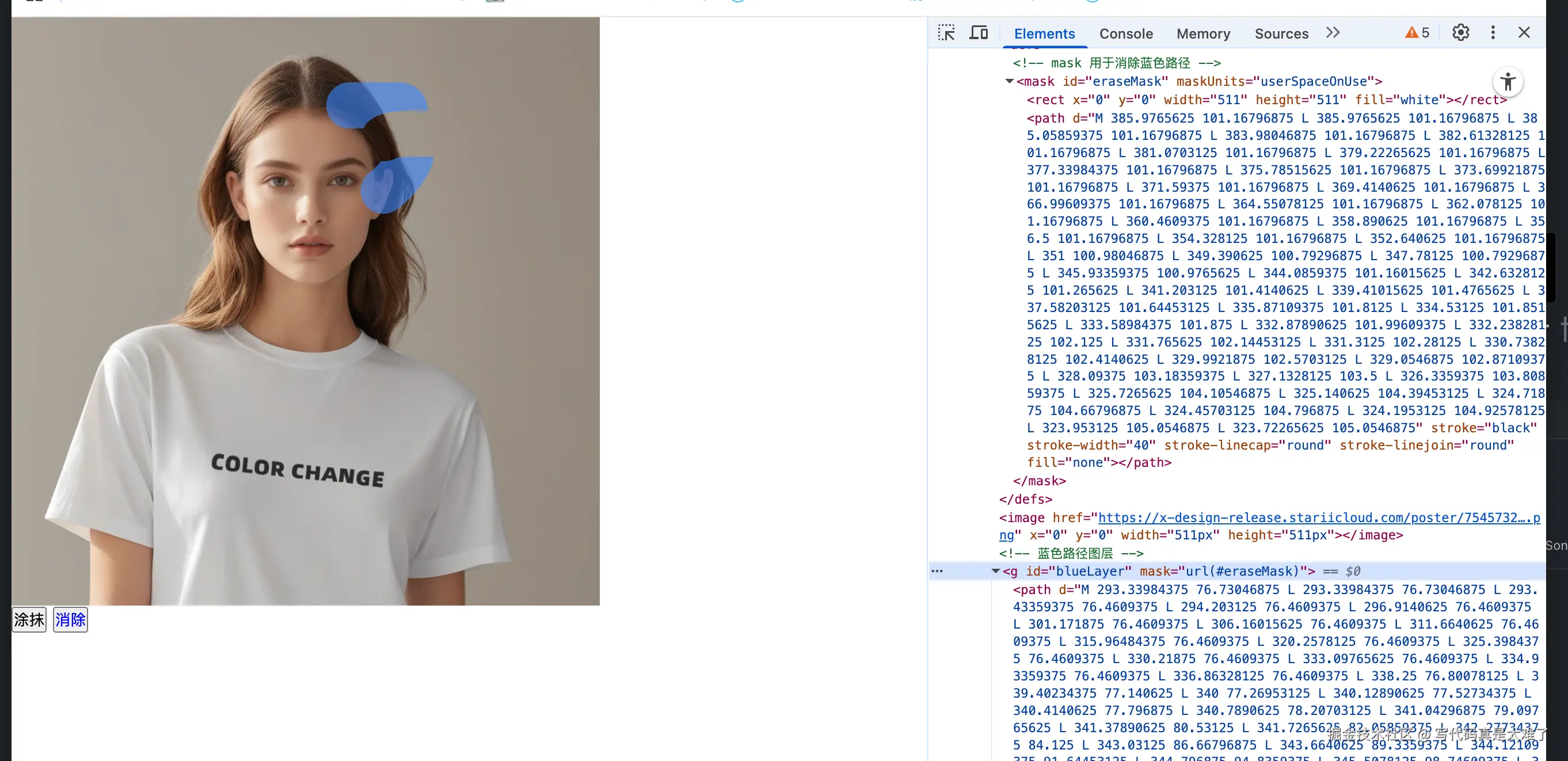

效果展示

但是此时发现了一个问题，我消除过的区域，如果想要再次涂抹呢，发现是不行的。

原因是：mask 是「不可逆」的 —— 一旦挖掉，就不会因为后续 brush 再恢复。

所以接下来我们换个方式优化下

3、优化持续涂抹消除

上面讲到，我们 mask 是不可逆的，又知道 mask 区域黑色表示是消除的部分，白色表示是显示的部分

那这样我们是不是可以，在重新涂抹的时候，一样也往 mask 里面添加一个填充色为白色的 path，来把黑的消除的部分给盖住呢？？

直接来试试，具体看代码

const draw = (lines) => {
	gLayer.innerHTML = "";
	maskLayers.innerHTML =
	'<rect x="0" y="0" width="511" height="511" fill="white" />';

	lines.forEach(({ points, mode, size }) => {

		const path = createPath(points, "#3388FF", size);

		if (mode === "brush") {
			gLayer.appendChild(path);
		}

		// 首先克隆出一个节点
		const maskPath = path.cloneNode(true);
		// 根据是消除还是涂抹进行变化颜色
		maskPath.setAttribute("stroke", mode === "brush" ? "white" : "black");
		// 添加到 mask 中
		maskLayers.appendChild(maskPath);
	});
};

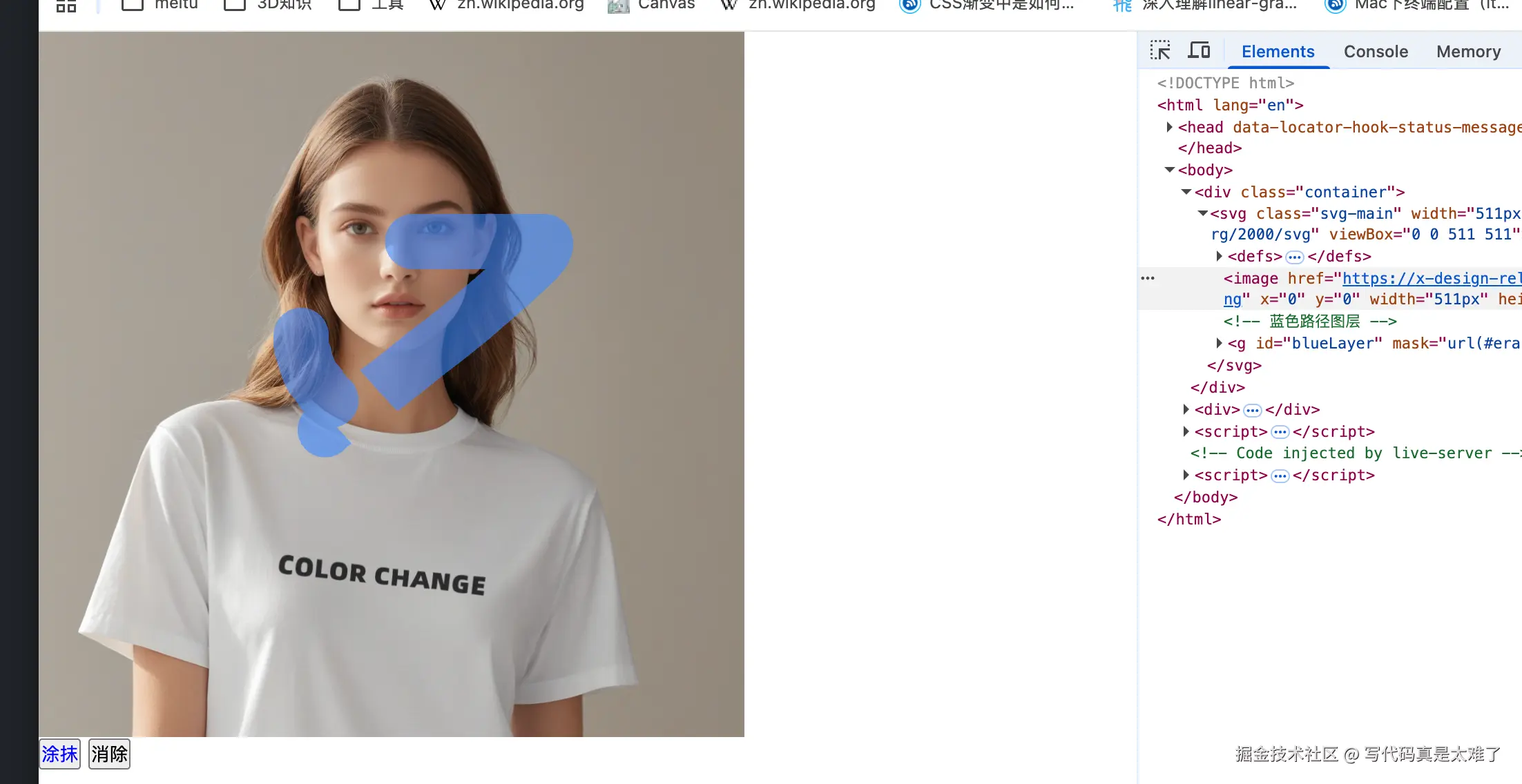

具体效果

ok 可行很完美

至此我们就完成了 svg 的涂抹和消除效果

五，历史记录的回退和撤销

还记得我们之前用来存储 lines 的数据不，

所以由此我们扩展回退和撤销就很简单了，只要去操作 lines 即可

大家可以试试看！！

六、结语

距离上一篇文章期间间隔属实有点久了，最近也是因为换了公司，所以一直在忙，接下来，我会继续给大家更新一些好玩的东西，

最后感谢各位的观看

祝大家生活如意，工作如意！
