Android音视频学习(七) — OpenCv的环境搭建，集成到Android平台( arm64-v8a 和 armeabi-v7a )

@TOC

一、编译的环境

1. MacOS 系统

系统：MacOS 15.1

2. OpenCV 版本

OpenCV 版本：4.12.0

3. Android Studio版本

Android Studio版本：Android Studio Ladybug | 2024.2.1 Patch 3

4. NDK的版本

NDK的版本：android studio 内部自带的版本： 27.0.12077973 ，也可以用更高的版本，自行选择

   defaultConfig {

        ndk {
            abiFilters 'arm64-v8a','armeabi-v7a'
        }

        // 指定 NDK 版本
        ndkVersion "27.0.12077973"
    }

注意：这里是是集成的架构是 arm64-v8a(重点) 还有 armeabi-v7a , x86和x86_64已经用的不多，加上这里没有x86和x86_64的测试环境，所以这里就忽略了，需要的可以自行去进行集成，opencv 安卓的版本已经集成好了。

二、集成 OpenCv 到 Android，使用Java 的方式集成

如果你只考虑使用Java方式调用OpenCV，那这就是最佳方式。

1. 在build.gradle文件里面导入下面的依赖:

implementation("org.opencv:opencv:4.12.0")

2. 记得配置ndk的版本:

   defaultConfig {

        ndk {
            abiFilters 'arm64-v8a','armeabi-v7a'
        }

        // 指定 NDK 版本
        ndkVersion "27.0.12077973"
    }

3. 集成验证:

   if (!OpenCVLoader.initLocal()) {
       Log.d("OpenCV", "初始化失败");
   } else {
       Log.d("OpenCV", "OpenCV 成功加载");
   }

4. 日志输出即可没有问题：

OpenCV 成功加载

三、集成 OpenCv 到 Android，使用Native 的方式集成，重点

这里重点选择JNI 的集成方式，因为Java层的调用本质上是 JNI 封装层，底层还是调用 C++ 的 OpenCV 库。 而且Java 调 JNI 有一定性能开销，虽然多数的情况可以接受。

1. 下载 OpenCv 的压缩包，注意要科学上网

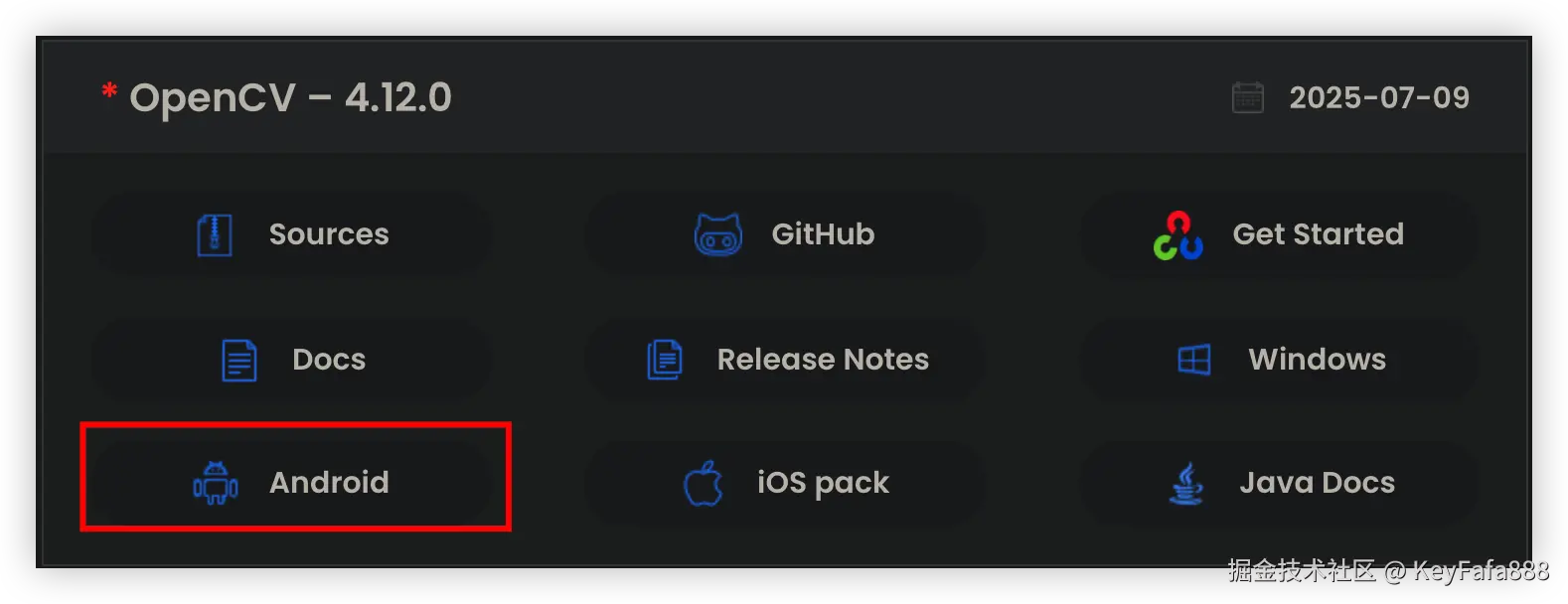

这里需要下载Android 的版本，下载的是压缩包 OpenCV 的下载链接

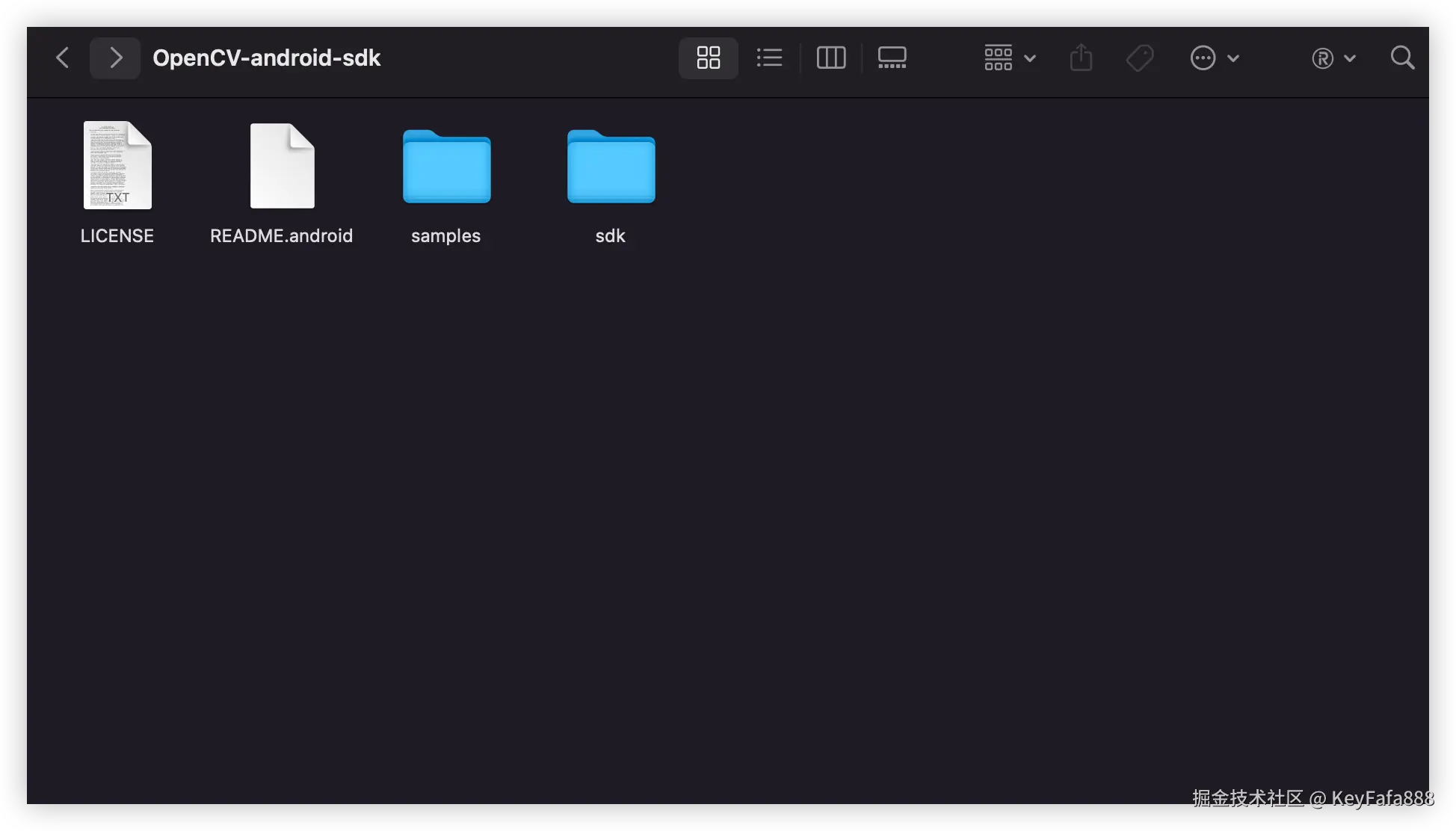

下载后的 OpenCv 解压缩，如下图:

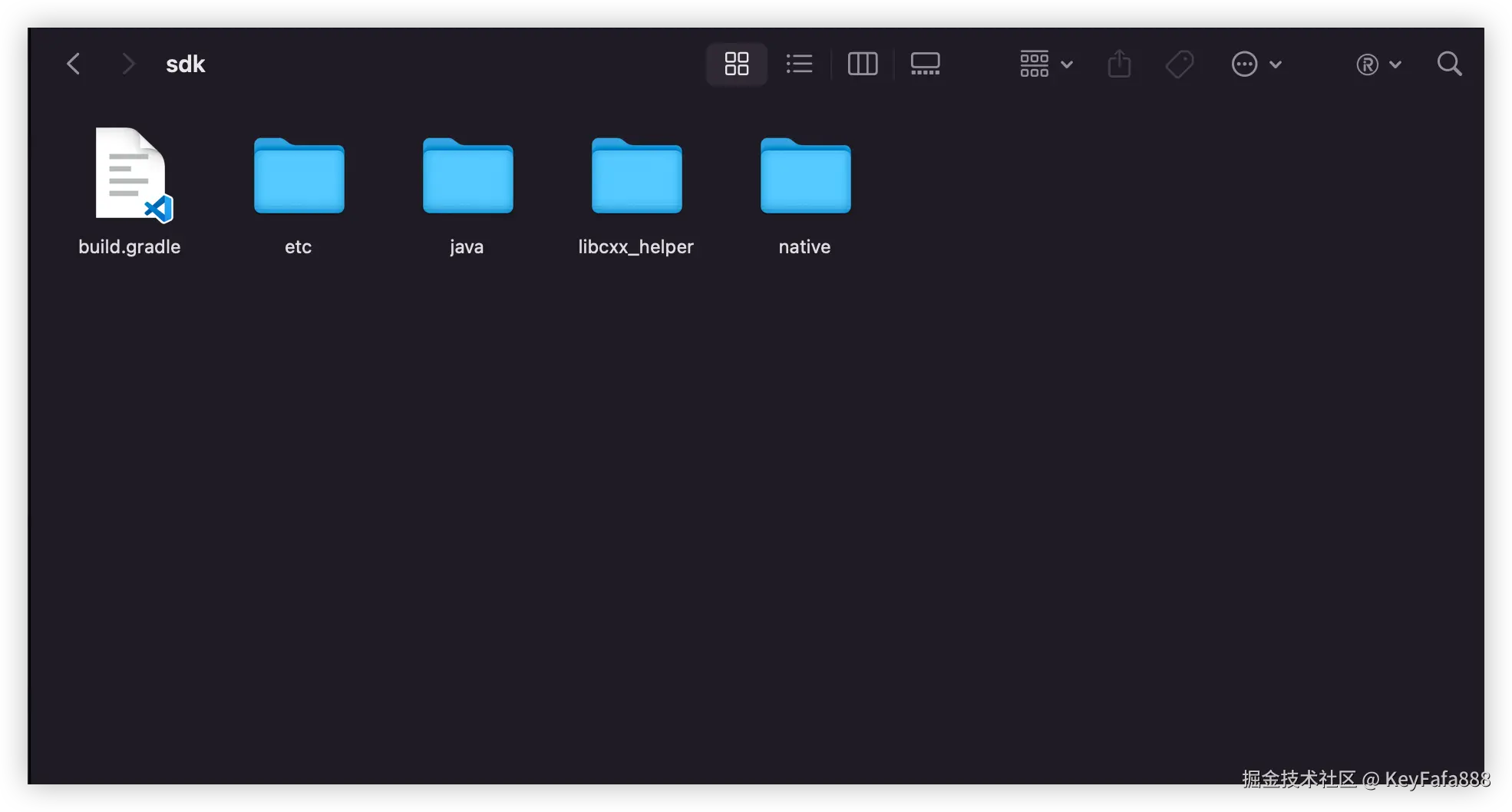

这里我们就关心 SDK的目录下:

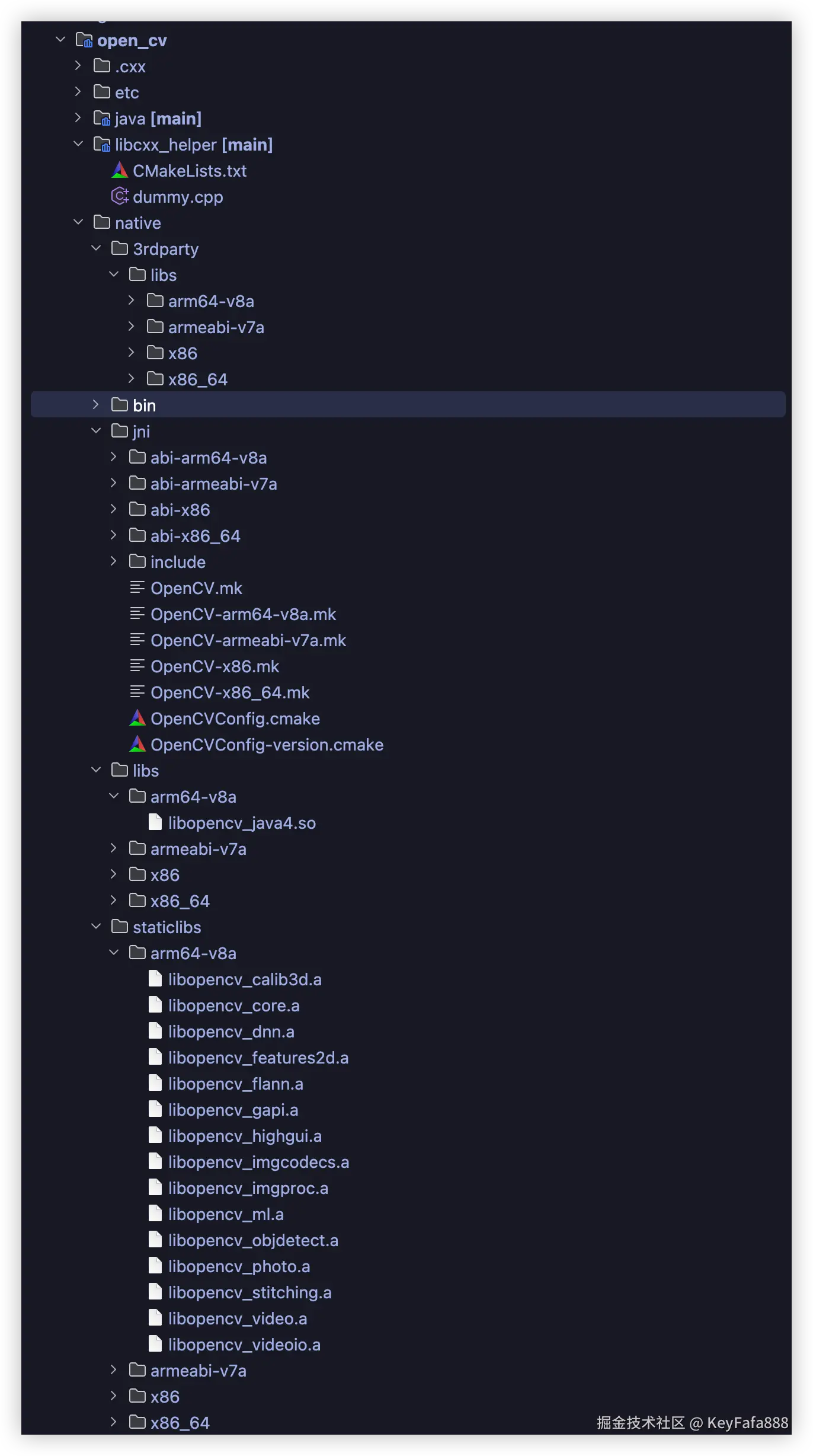

SDK目录下 open_cv的目录：

opencv 中sdk目录的文件夹	作用
etc文件夹	一些配置文件，比如人脸检测的 HaarCascade
java文件夹	OpenCV Java 封装，Java层调用的方法提供给，底层还是走了JNI 的方式实现
libcxx_helper文件夹	存放 CMakeList.txt 文件
3rdparty文件夹	OpenCv 用到的一些第三方静态库，里面都是.a 文件
jni文件夹	用于 CMake/ndk-build 的头文件、CMake 脚本
libs文件夹	用于 放的是 动态库 (.so 文件)，按 ABI（CPU 架构）分类
staticlibs文件夹	用于 放的是 静态库 (.a 文件)，按 ABI（CPU 架构）分类

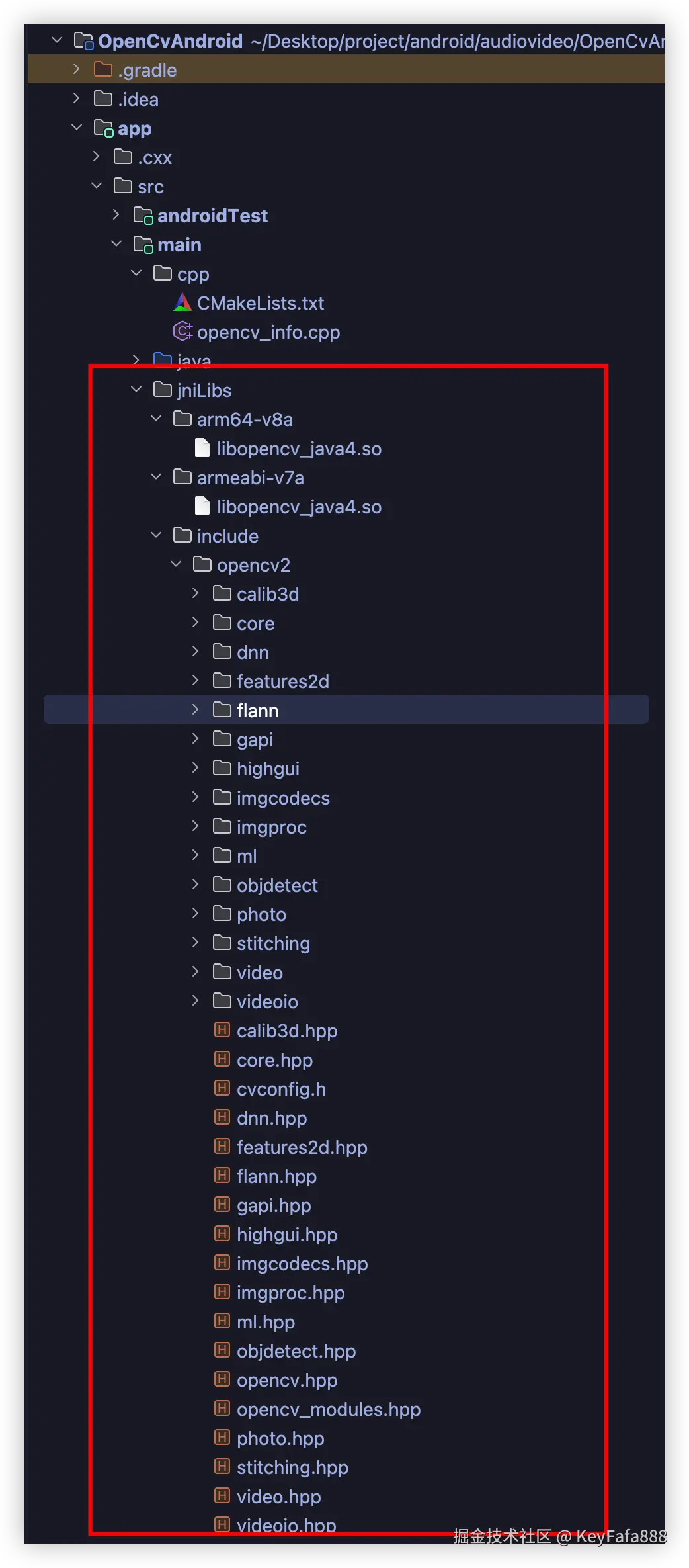

2. 在 Android 项目 main 文件夹里面新建 jniLibs 文件夹，把把 opencv 的 sdk 目录下的 jni / include 文件夹，libs的文件夹的libopencv_java4.so包放到 Android 工程里面

3. 配置CMakeLists.txt 文件，在cpp的目录下，参考如下：

# For more information about using CMake with Android Studio, read the
# documentation: https://d.android.com/studio/projects/add-native-code.html.
# For more examples on how to use CMake, see https://github.com/android/ndk-samples.

# Sets the minimum CMake version required for this project.
# 指定 cmake 的最小版本
# 这行命令是可选的，我们可以不写这句话，但在有些情况下，如果 CMakeLists.txt 文件中使用了一些高版本 cmake 特有的一些命令的时候，就需要加上这样一行，提醒用户升级到该版本之后再执行 cmake。
cmake_minimum_required(VERSION 3.22.1)


# 导入opencv头文件
#include_directories(${OPENCV_HEADER_DIR})
set(opencv_lib_dir ${CMAKE_SOURCE_DIR}/../jniLibs/${ANDROID_ABI})
include_directories(${CMAKE_SOURCE_DIR}/../jniLibs/include)


# 1. 定义so库和头文件所在目录，方面后面使用

# 配置目标so库编译信息
# add_library() 的作用:
# add_library() 是 CMake 用于**创建库（静态库 .a 或 动态库 .so）**的命令。它可以用来：
#	•	从源码编译一个库（静态 STATIC / 共享 SHARED）。
#	•	引用一个已有的预编译库（IMPORTED）。

#  native-lib → 目标库的名称。
#  SHARED → 生成 动态库（.so），用于 JNI 调用。
#  native-lib.cpp → 参与编译的源文件。
add_library( # Sets the name of the library.
        opencv-info
        # Sets the library as a shared library.
        SHARED
        # Provides a relative path to your source file(s).
        opencv_info.cpp

)



# 3. 添加opencv 相关的so库

# add_library 用于创建一个库目标（静态库、动态库或模块库）。
# add_library(<target> [STATIC | SHARED | MODULE] [EXCLUDE_FROM_ALL|IMPORTED] <source1> <source2> ...)
# 参数说明：
#	•	<target>：指定库的名称。
#	•	STATIC：创建静态库（.a 或 .lib）。
#	•	SHARED：创建动态库（.so 或 .dll）。
#	•	MODULE：创建无导出符号的动态库，通常用于插件。
#	•	EXCLUDE_FROM_ALL：表示该库不会默认参与 make all 构建。
#   •	IMPORTED 用于引用外部库，而不是由当前 CMake 构建的库。
#	•	<source1> <source2> ...：库的源文件。

# set_target_properties
# set_target_properties 用于设置库或可执行目标的属性，例如库名称、输出目录等。
# set_target_properties(<target> PROPERTIES <property1> <value1> <property2> <value2> ...)
# 	•	OUTPUT_NAME：指定生成的库或可执行文件的名称。
#	•	ARCHIVE_OUTPUT_DIRECTORY：指定静态库的输出目录。
#	•	LIBRARY_OUTPUT_DIRECTORY：指定动态库的输出目录。
#	•	RUNTIME_OUTPUT_DIRECTORY：指定可执行文件的输出目录。
#   •	IMPORTED_LOCATION 是 IMPORTED 目标的一个属性，它用于指定外部库（已编译的 .so 或 .a 文件）的实际存放路径。

add_library(opencv_java4
        SHARED
        IMPORTED)
set_target_properties(opencv_java4
        PROPERTIES IMPORTED_LOCATION
        ${opencv_lib_dir}/libopencv_java4.so)

# 指定编译目标库时，cmake要链接的库
# target_link_libraries() 的作用
# target_link_libraries() 是 CMake 中的一个命令，用于将一个或多个库链接到目标（可执行文件或库）。
# 它指定了该目标依赖的外部库文件（例如 .so、.a、.lib 等），从而使得目标在编译和链接时能够正确找到这些库。
target_link_libraries(

        # 指定目标库， opencv-info 是在上面 add_library 中配置的目标库
        opencv-info

        opencv_java4
        android
        log
        jnigraphics
)

4. 配置build.gradle 文件, 参考如下:

android {

    defaultConfig {

        // 指定编译的 api 架构，这里选择 arm64-v8a 和 armeabi-v7a
        ndk {
            abiFilters 'arm64-v8a','armeabi-v7a'
        }

        externalNativeBuild {
            cmake {
                cppFlags '-std=c++14'
                arguments "-DANDROID_STL=c++_shared"
                arguments "-DANDROID_TOOLCHAIN=clang"
            }
        }

        // 指定 NDK 版本
//        ndkVersion "25.1.8937393"
        ndkVersion "27.0.12077973"
    }

    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }

    kotlinOptions {
        jvmTarget = "1.8"
    }

    externalNativeBuild {
        cmake {
            path file('src/main/cpp/CMakeLists.txt')
            version '3.22.1'
        }
    }

    sourceSets {
        main {
            jniLibs.srcDirs = ['src/main/jniLibs']
        }
    }
}

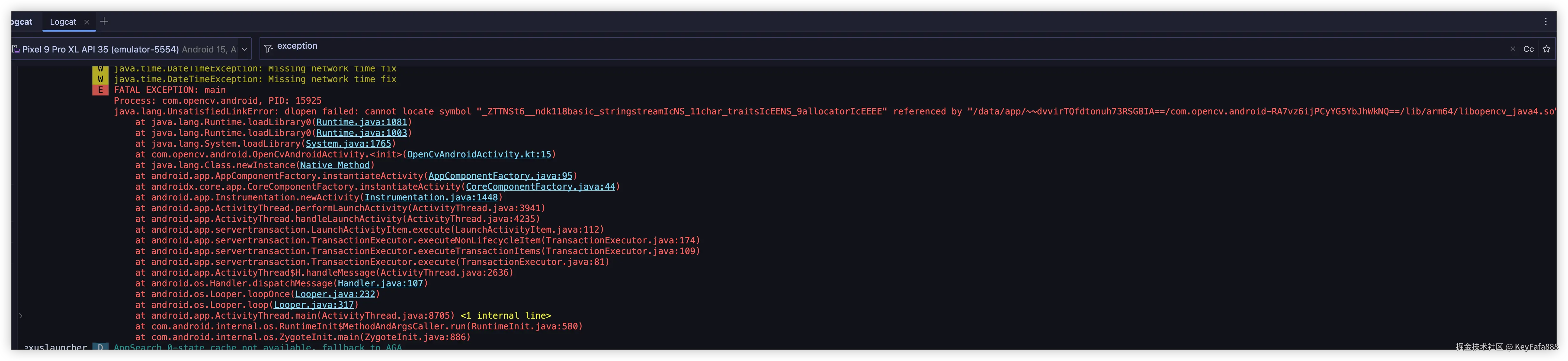

注意: ndkVersion "27.0.12077973" 或者更高的版本建议。 因为opencv的版本是 4.12.0，之前用了 25.1.8937393 的版本，会闪退报错，提示意思是 libopencv_java4.so 依赖的 C++ 符号在运行时没找到。说明你的 so 编译时链接的 STL ABI 和 Android 系统 NDK 提供的不一致。

5. 新建一个 opencv-info.cpp 文件，在cpp的目录下，并且在CMakeLists.txt 文件配置好，参考如下：

add_library( # Sets the name of the library.
        opencv-info
        # Sets the library as a shared library.
        SHARED
        # Provides a relative path to your source file(s).
        opencv_info.cpp
)

target_link_libraries(

        # 指定目标库， opencv-info 是在上面 add_library 中配置的目标库
        opencv-info

        android
        log
        jnigraphics
)

6. 验证集成，在opencv-info.cpp 里面实现一个图片的高斯模糊实例 , 在Activity调用，最后记得在AndroidManifest文件配置Activity信息

6-1. opencv-info.cpp 文件参考

#include <jni.h>
#include <string>
#include <android/bitmap.h>
#include <opencv2/opencv.hpp>

using namespace cv;

extern "C"
JNIEXPORT void JNICALL
Java_com_opencv_android_OpenCvAndroidActivity_gaussianBlur(JNIEnv *env, jobject thiz, jobject srcBitmap,
                                                           jobject dstBitmap, jint ksize) {
    AndroidBitmapInfo srcInfo;
    void *srcPixels;
    AndroidBitmapInfo dstInfo;
    void *dstPixels;

    // 获取源 bitmap 信息
    if (AndroidBitmap_getInfo(env, srcBitmap, &srcInfo) < 0) return;
    if (AndroidBitmap_lockPixels(env, srcBitmap, &srcPixels) < 0) return;

    // 获取目标 bitmap 信息
    if (AndroidBitmap_getInfo(env, dstBitmap, &dstInfo) < 0) return;
    if (AndroidBitmap_lockPixels(env, dstBitmap, &dstPixels) < 0) return;

    // 将 Bitmap -> Mat
    Mat srcMat(srcInfo.height, srcInfo.width, CV_8UC4, srcPixels);
    Mat dstMat(dstInfo.height, dstInfo.width, CV_8UC4, dstPixels);

    // 高斯模糊，ksize 必须是奇数
    int k = (ksize % 2 == 0) ? ksize + 1 : ksize;
    GaussianBlur(srcMat, dstMat, Size(k, k), 0);

    // 解锁像素
    AndroidBitmap_unlockPixels(env, srcBitmap);
    AndroidBitmap_unlockPixels(env, dstBitmap);
}

6-2. Activity 文件参考：

class OpenCvAndroidActivity : AppCompatActivity() {

    init {
        System.loadLibrary("opencv-info")
    }

    private lateinit var mDisplayPicIv: ImageView
    private lateinit var mShowPicBtn: Button
    private lateinit var mGaussianblurPicBtn: Button

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_opencv)


        mDisplayPicIv = findViewById(R.id.iv_display)
        mShowPicBtn = findViewById(R.id.btn_show_pic)
        mGaussianblurPicBtn = findViewById(R.id.btn_gaussianblur_pic)

        //展示图片
        mShowPicBtn.setOnClickListener {
            val bitmap = BitmapFactory.decodeResource(resources, R.drawable.pic_opencv)
            mDisplayPicIv.setImageBitmap(bitmap)
        }


        mGaussianblurPicBtn.setOnClickListener(View.OnClickListener {
            val src = BitmapFactory.decodeResource(resources, R.drawable.pic_opencv)
            val dst = Bitmap.createBitmap(src.width, src.height, Bitmap.Config.ARGB_8888)
            gaussianBlur(src, dst, 100); // ksize=100
            mDisplayPicIv.setImageBitmap(dst)
        })

    }


    //实现高斯模糊
    private external fun gaussianBlur(src: Bitmap, dst: Bitmap, ksize: Int)
}

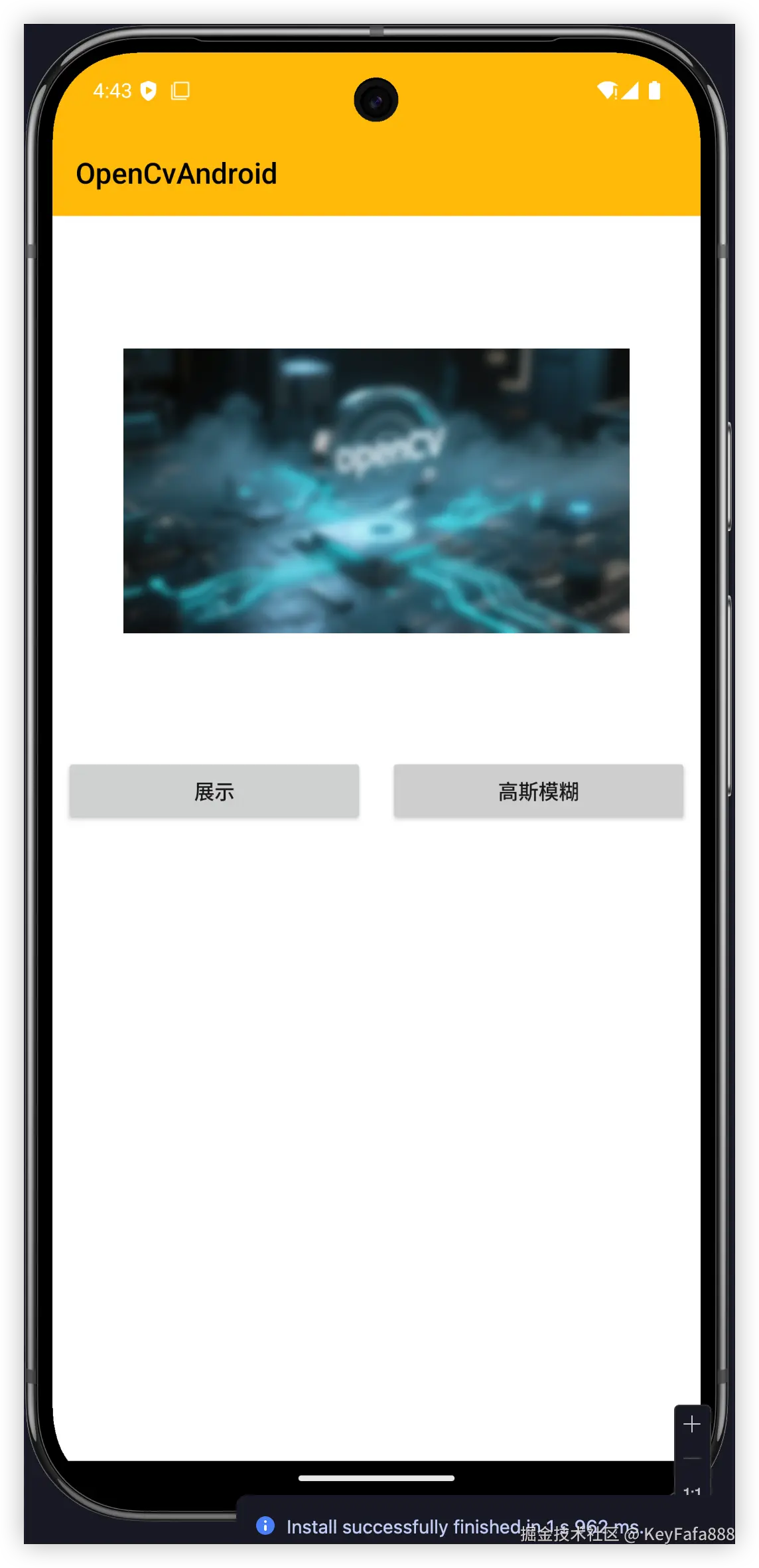

7. 最后编译工程，没有报错和闪退即可，运行效果如下：

四、其他总结

上面的编译是so包的方式，如果是需要.a 静态库的方式，需要自行导入，并且正确配置好CmakeList.txt 文件。

如果想要导入整个opencv的sdk的工程，可以参考这两篇文章，因为感觉太过臃肿，整个项目，所以本人根据自己的需求来进行集成。
juejin.cn/post/697216… blog.csdn.net/weixin_5562…

上面的环境是Mac系统环境，需要使用Window或者Linux的，请自行查询对应的文档修改。 上面知识根据自行的进行集成，如果没有合适的话，可以根据自己的需求到该网址进行查询并使用。

为了后面OpenCV的知识点学习搭建环境，例如人脸识别等知识点。

本人在学习的过程中也遇到不少困难，毕竟是属于自学，可能有很多不足的地方，谢谢大家的支持。
