大家好，欢迎来到程序视点！我是你们的老朋友.安戈!
今天和一个好友聊天，说今天面试官问了一个特变态问题：画出 MySQL 架构图。结果他没全部答上来！
其实这问题，面试官是不需要要你全部答出来的。主要看你掌握多少。

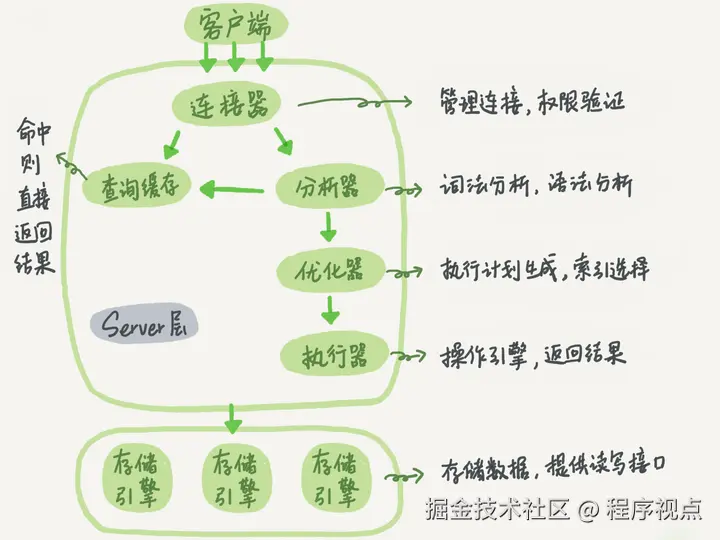

今天，我就和大家一起理一理这个MySQL架构体系！
1. 连接层（Client Layer）
- 连接池（Connection Pool）
- 认证/权限验证（Authentication）
- 线程管理（Thread Handling）
2. 服务层（Server Layer）
- SQL 接口（SQL Interface） ：接收 SQL 命令（DML/DDL/DCL）
- 解析器（Parser） ：语法分析、词法分析 → 生成解析树
- 优化器（Optimizer） ：执行计划生成（RBO/CBO）
- 查询缓存（Query Cache） （MySQL 8.0 已移除）
3. 存储引擎层（Storage Engine Layer）
- InnoDB（默认）：事务、行锁、MVCC、聚簇索引
- MyISAM：表锁、全文索引（MySQL 8.0+ 已逐渐淘汰）
- Memory：内存表，临时高速存储
- 其他引擎（Archive/CSV/NDB等）
4. 物理存储层（File System）
- 数据文件（.ibd/.frm/.myd/.myi）
- 日志文件（redo log/undo log/binlog）
- 系统表空间（ibdata1）
关键特性标注：
- 缓冲池（Buffer Pool） ：加速数据访问（LRU 机制）
- WAL 机制：redo log 保证 crash-safe
- MVCC：多版本并发控制（ReadView + undo log）
- 两阶段提交：binlog 与 redo log 一致性保障
（注：架构图需配合箭头流向，如 SQL 请求从连接层→解析→优化→存储引擎→磁盘IO）
需要手绘风格示意图还是标准组件框图？可进一步细化某部分设计原理。
