闪电编程课——第四课Arduino编程入门本节课的大纲： Arduino介绍及互动装置艺术 Arduino中C++编程

Arduino编程入门

闪电编程，助你闪电入门！⚡️⚡️⚡️

本节课的大纲：

Arduino介绍及互动装置艺术
Arduino中C++编程语言的入门
Arduino的核心概念及术语
Arduino入门项目练习

本节课学完后能收获什么：

明白Arduino是什么、能做什么
基本掌握第二种编程语言：C++
能够看懂Arduino硬件项目的组成部分
能够动手完成一个Arduino硬件项目的编码和连线

课前准备：

在线Arduino模拟器环境：New Arduino Uno Project
Wokwi官方API文档： Wokwi Docs

一、Arduino 介绍：从虚拟代码到实体艺术的桥梁

1.1 Arduino是什么？

Arduino是一款开源的电子原型平台，由一个可编程的电路板(硬件)和配套的开发环境(软件)组成。Arduino的设计初衷是让非专业人士也能快速上手，因此它非常适合初学者、艺术家、设计师。它包含：

一块电路板（最常用的是 Arduino Uno）
一个用来编程的软件（Arduino IDE）
一套简单的编程语言（我们今天要学的 C++）。

与传统编程不同，Arduino能感知物理世界(通过传感器)并与之互动(通过灯光、电机等)。

就像艺术家的"电子物理画笔"——通过编写Arduino代码，可以让LED灯跳舞、让雕塑对触摸做出反应，甚至创造会"呼吸"的灯光装置(Arduino for Artists)。

1.2 为什么艺术家需要Arduino？

我们先来看学校的课程安排：

UAL-cc：第一学期的两门必修课，一门是p5.js，另一门就是Arduino（Physical ）。
金匠-ca：第一学期必修课是p5.js，重要选修课是Arduino。

对于艺术生来说，Arduino是创作互动装置艺术的理想工具。

传统的装置艺术是静态的，观众只能被动观赏。而加入了Arduino的装置艺术变成了活的、会呼吸的艺术品：

互动性：作品能够感知观众的存在，并做出实时响应
动态性：光线、声音、运动可以随时间变化
沉浸感：观众成为作品的一部分，而不仅仅是旁观者

比如以下的互动装置艺术案例：

案例1：一个由数百个LED灯组成的雕塑，当有人靠近时，灯光像流水一样避开，形成互动的光流。
案例2：一排小风扇，根据实时网络上的情绪数据（比如“快乐”关键词的数量）改变转速，将风吹动悬挂的丝带，形成“数据风铃”。
案例3：一个机械臂握着画笔，根据传感器采集的环境声音大小，在画布上画出不同力度和长度的线条。

许多震撼的当代艺术作品都运用了Arduino技术：

"Psychoplash" ：由20个充气模块组成的互动装置，使用Arduino UNO R4 WiFi控制灯光和运动，根据观众移动产生"呼吸"效果(Creating Art with the Arduino UNO R4 WiFi)

"Bubble Concert" ：通过吹泡泡棒触发不同音符的协作音乐装置，使用温度传感器检测吹气动作(Bubble Concert – Interactive Art with Processing and Arduino)

机械镜子：艺术家Dan Rozin用Arduino驱动机械元件作为"像素"创造动态镜像(Arduino for Artists - Matthew McClain)

1.3 动手练习：认识Wokwi模拟器

由于大家手头没有物理设备（Arduino开发板），我们本节课使用Wokwi模拟器进行教学。Wokwi是一个在线、免费、无需安装且支持多种板卡的Arduino模拟器。

操作步骤：

访问Wokwi模拟器环境 New Arduino Uno Project - Wokwi Simulator
尝试在左侧代码编辑区粘贴以下代码：

void setup() {
  Seria1.begin(9680);//初始化串口通信，设置波特率为9688
}

void loop() {
    Serial.println("欢迎来到创意编程与耳动装置设计课程!");
    delay(2000);//暂停2800毫秒(即2秒)，控制输出频率
}

点击播放键"Start Simulation"，观察界面变化和输出。

Wokwi的界面主要分为三个区域：

代码编辑区：在这里编写Arduino代码。
电路模拟区：在这里可以像搭积木一样，从元件库中拖拽出Arduino、LED、电阻、按钮等，并用虚拟导线将它们连接起来。
运行与调试区：点击绿色的“播放”按钮来启动模拟，观察电路的反应。这里还有一个“串口监视器”，可以帮助我们看到程序输出的信息。

二、Arduino 中的 C++ 编程语言入门

Arduino的编程是基于C/C++语言的，但为了方便初学者，Arduino官方做了很多简化和封装。

本节我们将介绍Arduino编程中的一些基础知识：库、变量类型、数组、函数、判断和循环。这些内容在JavaScript中也有对应的概念，我们会适当对比，帮助大家理解。

大家已经有了 JavaScript 的基础，编程的逻辑是相通的，切换编程语言就像是换了一只画笔。本节课，我们把编程的“画笔”从 JavaScript 换成 Arduino 的 C++，让CodeArt在真实的物理空间中得到展现。

说明：

在进入Arduino硬件编程之前，我们首先将C++作为一门独立的编程语言进行学习。让大家能够专注于语言本身的逻辑结构，避免在初学阶段被硬件连接、电路原理等额外复杂度干扰。

本部分所有示例和练习均不涉及任何硬件引脚控制或Arduino特定函数，仅使用标准C++语法结构和Serial串口输出功能（可在Wokwi模拟器的串口监视器中查看结果）。

2.1 库（Libraries）—— 代码的预制模块

库的引入和使用

在C++中，我们经常需要使用一些预先写好的功能，这些功能被打包在“库”里。#include指令就是在项目中导入一个工具库。

库是一组预先编写好并经过测试的函数和数据结构的集合，开发者可以通过包含（include）指令将其引入自己的程序中，无需从零开始实现。

在Arduino开发环境中，最核心的库是 <Arduino.h>，它定义了所有与硬件交互的函数，如pinMode、digitalWrite、Serial等。

如何使用库？

在Arduino中，使用库通常需要两步：

首先在程序开头用#include <库名.h>语句引入库，然后就可以在代码中使用该库提供的函数和对象了。

例如，引入Servo库后，我们可以创建一个Servo对象并调用它的方法：

#include <Servo.h>   // 引入Servo舵机库

Servo myServo;        // 创建一个Servo对象

案例代码：输出欢迎信息

复制以下代码到wokwi编辑器中：

New Arduino Uno Project - Wokwi Simulator

#include <Arduino.h> // 包含Arduino核心库，使Serial对象可用

void setup() {
  Serial.begin(9600); // 初始化串口通信，设置波特率为9600
}

void loop() {
  Serial.println("欢迎来到创意编程与互动装置设计课程！");
  delay(2000); // 暂停2000毫秒（即2秒），控制输出频率
}

代码说明

Serial.begin(9600) 是用于初始化串口，简单理解为计算机和Arduino通信的接口。“9600” 代表每秒传输9600个二进制位。
Serial.println() 用于打印信息到串口监视器。

运行效果：在Wokwi模拟器中点击运行此代码后，自动打开串口监视器，即可看到每两秒输出一行欢迎信息。

练习任务1：输出个人艺术宣言

请修改上述代码，使其依次输出三行内容：

你的姓名或艺名
一句描述你艺术追求或风格的短句
一个代表你当前创作状态的词语（如“探索中”、“爆发期”、“沉淀期”）

要求每行输出之间间隔1秒。

参考答案示例：

#include <Arduino.h>

void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("林墨");
  delay(1000);
  Serial.println("用代码与光线重构空间感知");
  delay(1000);
  Serial.println("探索中");
  delay(1000);
}

2.2 变量类型（Data Types）—— 数据的静态声明

变量类型声明

C++ 是【强类型】语言，而 JS 是【弱类型】的。

在C++中，变量类型是显式声明的，每个变量都必须明确说明它是什么类型，变量类型决定了变量占用的内存大小和可存储的值范围。

JavaScript vs C++变量声明：

JavaScript - 不需要指定类型

let age = 25;
let name = "Arduino";
let temperature = 36.5;
let isHappy = true;

C++ - 必须指定类型

int age = 25;           // 整数
String name = "Arduino"; // 字符串
float temperature = 36.5; // 小数
bool isHappy = true;     // 布尔值

Arduino常用数据类型详解：

int（整数） : -32,768 到 32,767
- 用途：计数、引脚编号、简单数值
long（长整数） : 约-21亿到 21亿
- 用途：时间计算（毫秒）、大数值
float（浮点数） : 小数，如3.14
- 用途：温度、距离、角度等需要小数的场合
boolean（布尔） : true 或 false
- 用途：开关状态、条件判断
char（字符） : 单个字符，如'A'
- 用途：按键输入、简单标识
String（字符串） : 文本，如"Hello"
- 用途：显示信息、串口通信

类比理解： 把变量类型想象成不同的容器：

int像是装鸡蛋的盒子（只能装整个的）
float像是量杯（可以装半杯、1/3杯）
boolean像是开关（只有开/关两种状态）
String像是便利贴（可以写字）

案例代码：计算装置作品尺寸

#include <Arduino.h>

void setup() {
  Serial.begin(9600);

  float width = 120.5;   // 作品宽度，单位：厘米
  float height = 90.0;   // 作品高度，单位：厘米
  float depth = 30.0;    // 作品深度，单位：厘米
  float volume = width * height * depth;

  Serial.print("装置作品宽度: ");
  Serial.println(width);
  Serial.print("装置作品高度: ");
  Serial.println(height);
  Serial.print("装置作品深度: ");
  Serial.println(depth);
  Serial.print("装置作品体积: ");
  Serial.println(volume);
}

void loop() {
  // 此处留空，因为所有计算和输出已在setup中完成。只执行一次。
}

代码说明：

Serial.print() 和 Serial.println()的区别：打印的输出是否换行

运行说明：

程序运行后，串口监视器将输出作品的三维尺寸及计算得到的体积值。

练习任务2：计算色彩混合比例

请声明三个浮点型变量，分别代表红、蓝、黄三种基础色的混合比例（建议值：red = 0.4, blue = 0.35, yellow = 0.25）。

计算三者之和，并输出“色彩混合比例总和：X”，验证其是否等于1.0。

如果总和不等于1.0，请额外输出一条提示信息“混合比例未归一化！”。

参考答案示例：

#include <Arduino.h>

void setup() {
  Serial.begin(9600);

  float red = 0.4;
  float blue = 0.35;
  float yellow = 0.25;
  float total = red + blue + yellow;

  Serial.print("色彩混合比例总和: ");
  Serial.println(total);

  if (total != 1.0) {
    Serial.println("⚠️ 混合比例未归一化");
  }
}

void loop() {}

2.3 数组（Arrays）—— 同类数据的有序集合

概念讲解

数组是用于存储一组相同类型数据的容器。在声明数组时，必须指定其元素类型和大小（即能容纳的元素个数）。数组元素通过索引访问，索引从0开始。

JavaScript中数组是动态的：let colorPalette = ["crimson", "cobalt", "ochre"];
C++中数组是静态的：String colorPalette[3] = {"crimson", "cobalt", "ochre"};

C++中，数组的大小在声明后不可改变。

C++数组的声明和使用：

int ledPins[3] = {26, 27, 28};  // 声明并初始化数组
String colors[3] = {"red", "green", "blue"};  // 声明并初始化数组

JavaScript数组更加灵活，可以存储不同类型的数据：

let ledPins = [26, 27, 28];  // 声明并初始化数组
let colors = ["red", "green", "blue", 255];  // 可以存储不同类型的数据

案例代码：遍历并输出调色盘颜色

#include <Arduino.h>

void setup() {
  Serial.begin(9600);

  String palette[5] = {"朱红", "群青", "藤黄", "石绿", "钛白"};

  Serial.println("我的数字调色盘包含以下五种传统中国画颜料：");
  for (int i = 0; i < 5; i++) {
    Serial.print(i + 1);
    Serial.print(". ");
    Serial.println(palette[i]);
  }
}

void loop() {
}

运行说明：程序将按顺序输出调色盘中的五种颜色名称，并附带编号。

练习任务3：倒序输出情绪色彩序列

请创建一个包含五种情绪对应色彩的字符串数组

（例如：["愤怒-红", "忧郁-蓝", "喜悦-黄", "平静-绿", "神秘-紫"]）

然后使用for循环从最后一个元素开始，倒序输出所有元素。

参考答案示例：

#include <Arduino.h>

void setup() {
  Serial.begin(9600);

  String emotionColors[5] = {"愤怒-红", "忧郁-蓝", "喜悦-黄", "平静-绿", "神秘-紫"};

  Serial.println("情绪色彩倒序列表：");
  for (int i = 4; i >= 0; i--) {
    Serial.println(emotionColors[i]);
  }
}

void loop() {}

2.4 函数（Functions）—— 代码的模块化封装

概念讲解

函数是将一段具有特定功能的代码封装起来，赋予其一个名称，以便在程序的不同位置重复调用。

在C++中，定义函数时必须明确指定其返回值类型；如果函数不返回任何值，则使用 void 作为返回类型。

JavaScript函数定义：function calculateArea(width, height) { return width * height; }
C++函数定义：float calculateArea(float width, float height) { return width * height; }

JavaScript对比：C++中函数需要明确声明返回类型和参数类型。

// JavaScript中的函数

function add(a, b) {
  return a + b;
}

// 或箭头函数
const multiply = (a, b) => a * b;

// C++中的函数

int add(int a, int b) {
  return a + b;
}

// 无返回值函数
void blinkLED(int times) {
}

练习任务4：创建作品评价生成函数

请编写一个名为 generateReview 的函数，该函数接收一个字符串参数 artistName，无返回值（void）

功能是在串口输出一句格式为“[艺术家姓名]的作品在本次展览中获得了高度评价!”的评论。

在setup函数中，调用该函数三次，分别传入三位不同艺术家的名字。

参考答案示例：

#include <Arduino.h>

void generateReview(String artistName) {
  Serial.print(artistName);
  Serial.println("的作品在本次展览中获得了高度评价!");
}

void setup() {
  Serial.begin(9600);

  generateReview("草间弥生");
  generateReview("奥拉维尔·埃利亚松");
  generateReview("teamLab");
}

void loop() {}

2.5 判断（Conditionals）—— 程序的分支逻辑

概念讲解

判断结构（if...else）允许程序根据不同的条件执行不同的代码块。

判断结构的核心在于条件表达式，其结果必须为布尔值（true或false）。

常用的比较运算符包括：==（等于）、!=（不等于）、>（大于）、<（小于）、>=（大于等于）、<=（小于等于）；逻辑运算符包括：&&（与）、||（或）、!（非）。

if/else判断语句在JS和C++中几乎完全相同:

// JavaScript中的判断
let score = 85;

// C++中的判断
int score = 85;
if (score >= 90) {
  Serial.println("A");
} else if (score >= 80) {
  Serial.println("B");
} else {
  Serial.println("C");
}

练习任务5：创作状态判断器

请声明一个整型变量 creativeEnergy，表示当前创作能量值（范围1-10，10为最高）。编写判断逻辑：

如果 creativeEnergy >= 8，输出“当前创作状态：极高”
如果 creativeEnergy >= 5，输出“当前创作状态：良好”
如果 creativeEnergy >= 2，输出“当前创作状态：一般”
否则，输出“当前创作状态：枯竭”

参考答案示例：

#include <Arduino.h>

void setup() {
  Serial.begin(9600);

  int creativeEnergy = 6;

  Serial.print("创作能量值: ");
  Serial.println(creativeEnergy);

  if (creativeEnergy >= 8) {
    Serial.println("当前创作状态：灵感迸发，效率极高");
  } else if (creativeEnergy >= 5) {
    Serial.println("当前创作状态：稳步进行，状态良好");
  } else if (creativeEnergy >= 2) {
    Serial.println("当前创作状态：略有倦怠，建议休息");
  } else {
    Serial.println("当前创作状态：能量枯竭，急需充电");
  }
}

void loop() {}

2.6 循环（Loops）—— 自动化的重复执行

概念讲解

循环结构允许程序重复执行一段代码，直到满足特定条件为止。

C++中常用的循环包括for循环（适用于已知循环次数）和while循环（适用于条件控制循环）。

for循环语法：for (初始化; 条件; 迭代) { 循环体 }
while循环语法：while (条件) { 循环体 }

for和while循环在JS和C++中语法相同。

// JavaScript中的循环
for (let i = 0; i < 5; i++) {
  console.log("Count: " + i);
}

// C++中的循环
for (int i = 0; i < 5; i++) {
  Serial.print("Count: ");
  Serial.println(i);
}

案例代码：展览倒计时

#include <Arduino.h>

void setup() {
  Serial.begin(9600);

  Serial.println("新媒体艺术双年展开幕倒计时：");
  for (int i = 10; i >= 1; i--) {
    Serial.print(i);
    Serial.println("...");
    delay(1000); // 每秒倒数一次
  }
  Serial.println("展览正式开幕！欢迎各位观众！");
}

void loop() {}

运行说明：程序模拟展览开幕前的10秒倒计时，每秒输出一个数字，最后输出开幕信息。

三、Arduino核心概念与开发板实战

Arduino 的基本组成部分

一个典型的Arduino项目通常包括以下几个部分：

Arduino板：这是项目的核心，负责执行代码并控制外部设备。Arduino板通常包含一个微控制器、输入/输出引脚、电源接口以及用于编程的USB接口。
传感器（输入）：用于检测环境中的变化，如温度、光线、运动等。
执行器（输出）：如LED、电机、蜂鸣器等，用于执行具体的动作。
连接线：用于将传感器和执行器连接到Arduino板上。

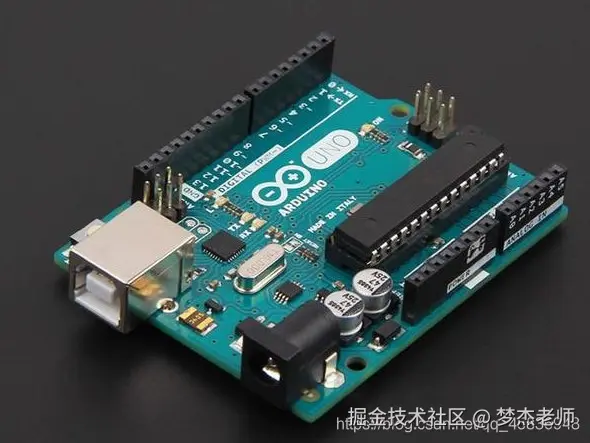

我们要学习的是 Arduino UNO板，这是 Arduino系列中最受欢迎、使用最多的开发板。

认识Arduino-Uno开发板：

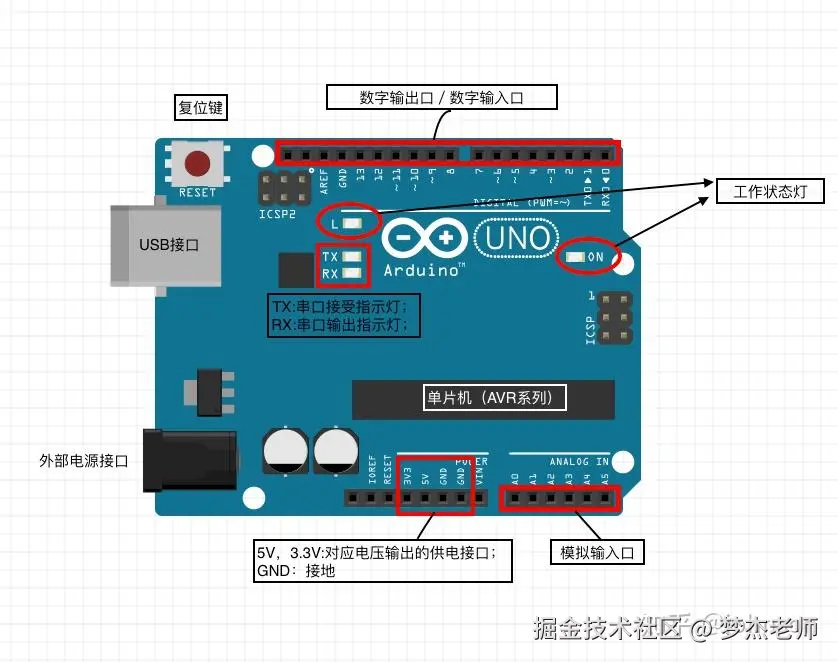

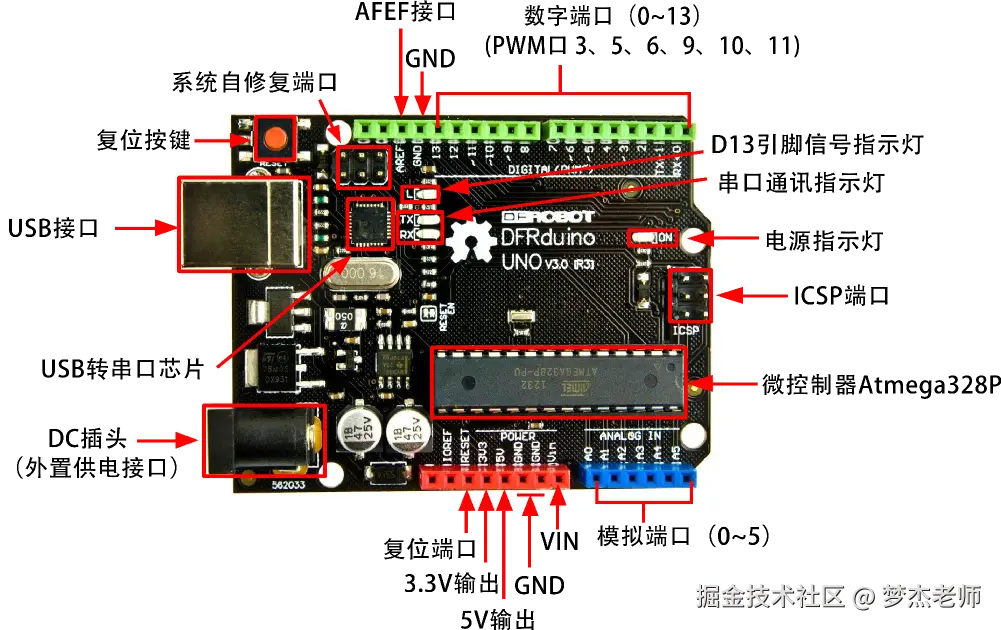

实体Arduino-uno开发板的接口说明：

下图为Wokwi所模拟的Arduino-Uno板子：

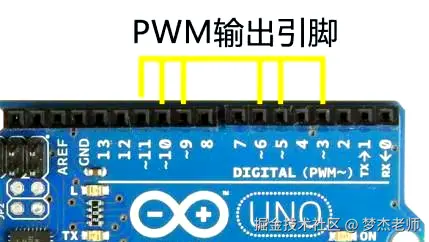

1）14个数字接口：数字接口从图上可以看到总共有14个（0～13号)，0号和1号口属于串口通信用的，一般我们不去占用；在2到13号口中带有“～”符号的接口，代表它不仅可以输出高电平和低电平信号，也可以输出调制的模拟信号，不带“～”符号的接口就只能输出5V高电平或者0V低电平。

数字信号：非黑即白

只有两种状态：HIGH（5V）或LOW（0V）
适用：开关、LED开关、简单通信

模拟信号：有灰度层次

连续变化的值：0V到5V之间的任意值
适用：传感器读数、音频、渐变效果

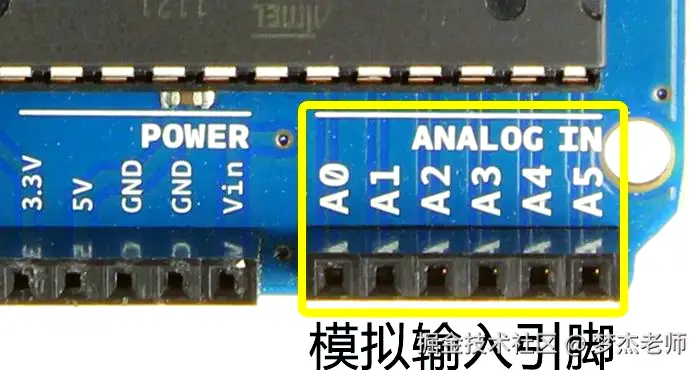

2）6个模拟接口：Arduino下方A0，A1......,A5这几个带A的接口就是模拟接口。模拟接口只能读取不能输出模拟量，基本上用模拟接口接收传感器信号。

3）USB接口：有两个功能 a. 用来给Arduino供电 b. 和电脑串口通信。

4）外部电源接口：也是用来给Arduino供电的，和USB的区别在于你可以把电池通过这个接口插上供电。

5）工作状态灯：如果L和On两个灯亮，则说明Arduino在工作。

6）TX，RX灯：这两个灯和串口通信有关，TX闪说明Arduino正通过串口通信发送信息，RX闪说明Arduino正通过串口通信接受信息。

Arduino程序的结构

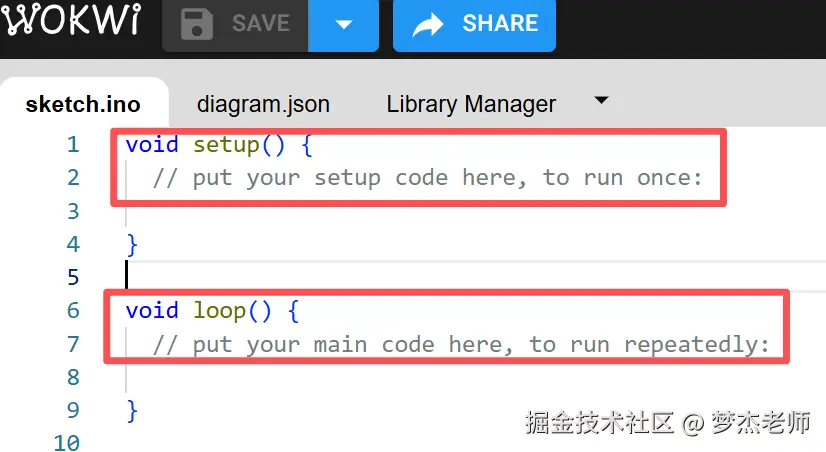

Arduino程序有两个主要部分：setup()和loop()。这是每个Arduino程序都必须包含的基本结构。

setup()函数在程序开始时只运行一次，通常用于初始化设置。
loop()函数在setup()执行完后会不断重复执行，直到断电。

类比： P5.js的模版代码，setup()和Draw()

示例-wokwi模拟器操作

Wokwi - Online ESP32, STM32, Arduino Simulator

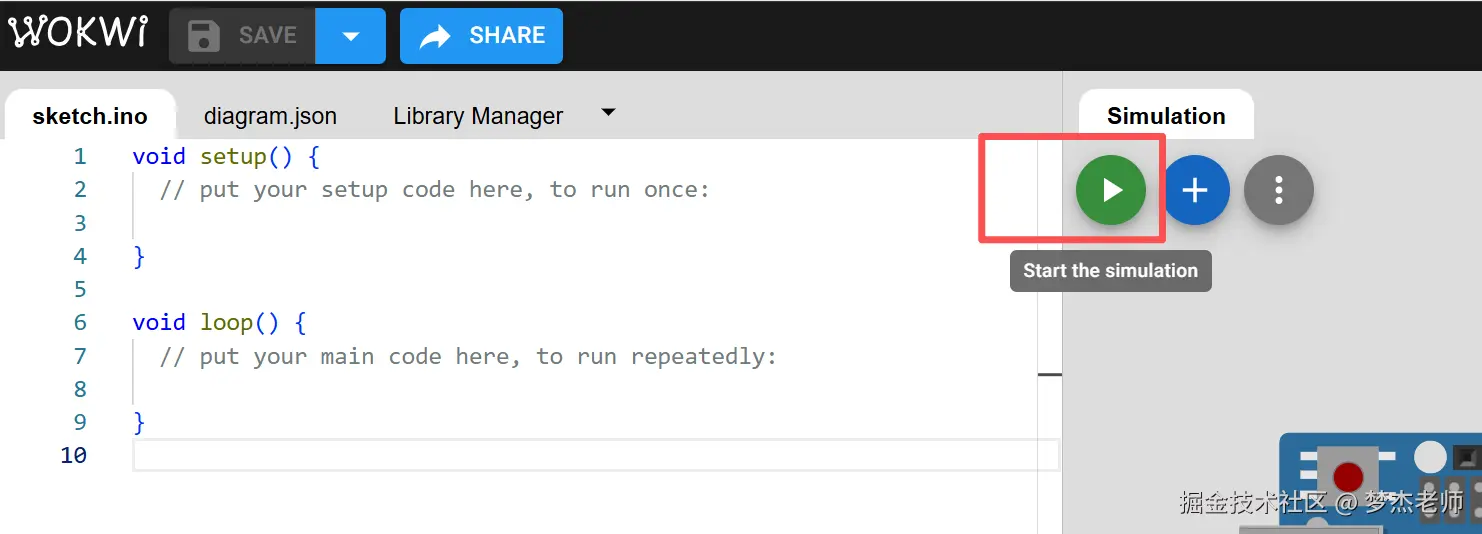

运行程序：（现实中相当于把程序烧录到板子上）

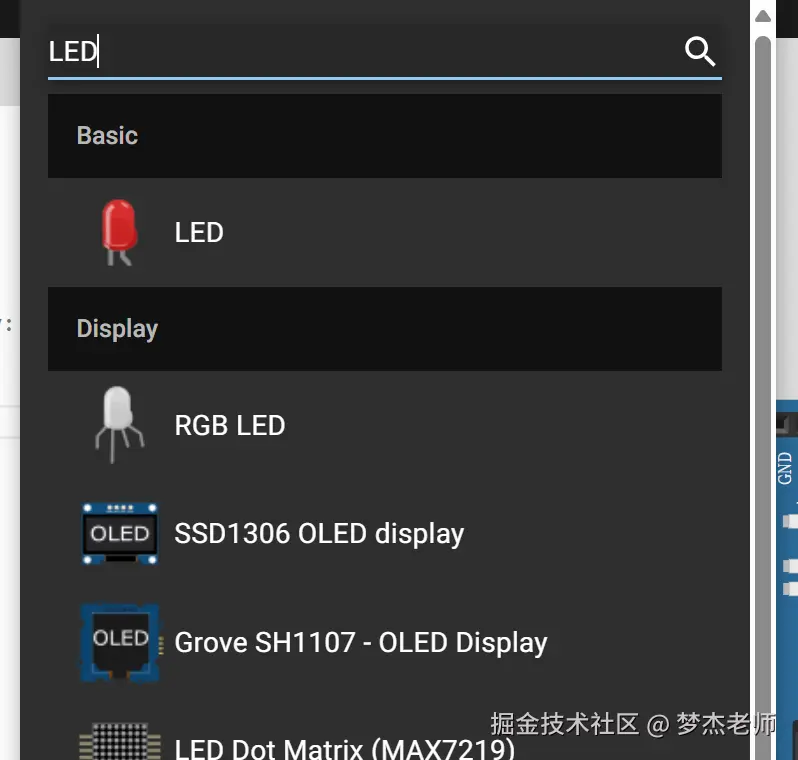

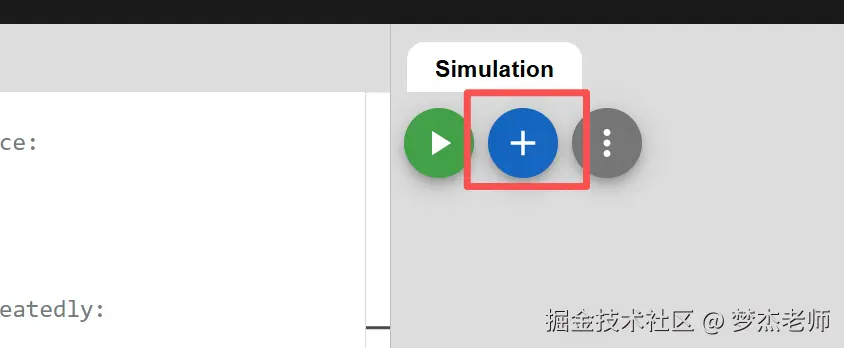

添加元件：

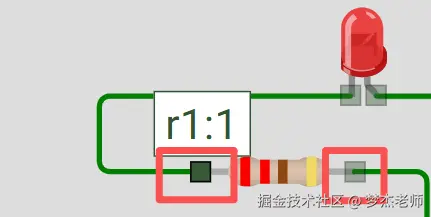

连线： 点击元件两端，按esc取消。

第一个Arduino项目：点亮LED灯

让我们从一个简单的项目开始：点亮一个LED。理解Arduino的基本工作原理。(所有同学进行一次全流程操作。)

所需材料

Arduino Uno板
1个LED
1个220欧姆电阻(Register)
连接线

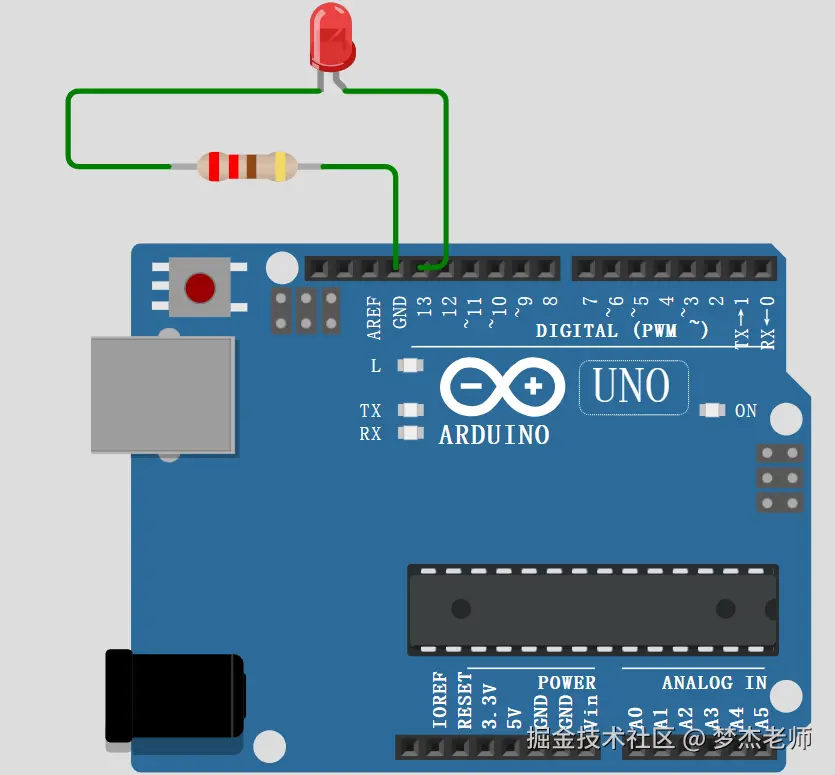

电路连接

将LED的长脚（正极）连接到Arduino的数字引脚13。
将LED的短脚（负极）通过220欧姆电阻连接到Arduino的GND（地）引脚。

代码示例

void setup() {
  // 将数字引脚13设置为输出模式
  pinMode(13, OUTPUT);
}

void loop() {
  // 点亮LED
  digitalWrite(13, HIGH);
  // 等待1秒
  delay(1000);
  // 熄灭LED
  digitalWrite(13, LOW);
  // 等待1秒
  delay(1000);
}

代码解释

setup() 函数在Arduino启动时运行一次，用于初始化设置。在这里，我们将数字引脚13设置为输出模式。
loop() 函数会不断重复执行。在这个例子中，我们通过 digitalWrite() 函数控制高低电平，从而控制LED的亮灭，并使用 delay() 函数来控制时间间隔。

运行结果： LED会每隔1秒钟闪烁一次。

代码改进

13 太多，代表什么意思？

// 定义常量，提高代码可读性和可维护性
const int LED_PIN = 13;

void setup() {
  // 在setup函数中初始化引脚模式
  pinMode(LED_PIN, OUTPUT); // 设置D13引脚为输出模式
}

void loop() {
  // 在loop函数中实现LED闪烁逻辑
  digitalWrite(LED_PIN, HIGH); // 输出高电平，点亮LED
  delay(1000);                // 延时1000毫秒（1秒）
  digitalWrite(LED_PIN, LOW);  // 输出低电平，熄灭LED
  delay(1000);                // 延时1秒
}

练习

修改上面的代码，使LED以不同的时间间隔闪烁。
尝试添加第二个LED，并编写代码使两个LED交替闪烁。

示例代码

// 定义两个LED的引脚常量
const int LED_PIN1 = 13;  // 第一个LED连接的引脚
const int LED_PIN2 = 12;  // 第二个LED连接的引脚

void setup() {
  // 初始化两个LED引脚为输出模式
  pinMode(LED_PIN1, OUTPUT);
  pinMode(LED_PIN2, OUTPUT);
}

void loop() {
  // 点亮第一个LED，熄灭第二个LED
  digitalWrite(LED_PIN1, HIGH);
  digitalWrite(LED_PIN2, LOW);
  delay(1000);  // 保持1秒

  // 熄灭第一个LED，点亮第二个LED
  digitalWrite(LED_PIN1, LOW);
  digitalWrite(LED_PIN2, HIGH);
  delay(1000);  // 保持1秒
}

3.3 项目二：按钮开关台灯 —— 掌握数字输入与条件判断

项目目标

通过按钮控制LED的亮灭状态，学习数字引脚输入模式设置（pinMode）、数字输入读取（digitalRead）、条件判断（if语句）的应用，以及Arduino内置上拉电阻的使用方法。

Wokwi操作步骤

添加元件：

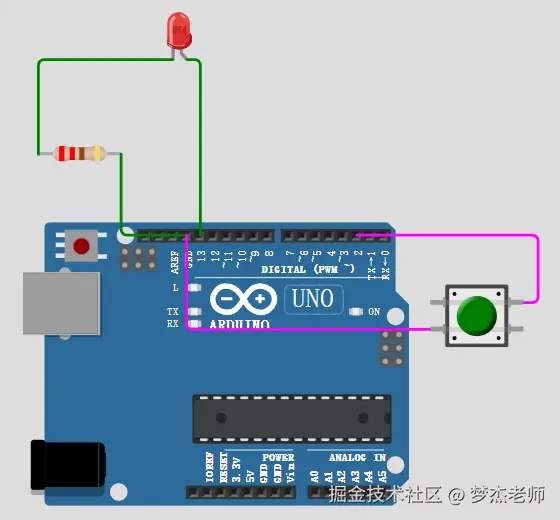

- 在项目一的基础上，点击左侧“+”号，搜索并添加“Pushbutton”元件
电路连接（使用内置上拉电阻方案，电路最简）：
- 将按钮的一个引脚连接到Arduino的数字引脚“D2”
- 将按钮的另一个引脚连接到Arduino的“GND”引脚
- （无需像LED一样外接电阻，代码中启用内置上拉电阻）

代码编写：

// 定义引脚常量
const int BUTTON_PIN = 2;
const int LED_PIN = 13;

void setup() {
  // 设置按钮引脚为输入模式，并启用内置上拉电阻
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  // 设置LED引脚为输出模式
  pinMode(LED_PIN, OUTPUT);
  // 初始化串口通信，用于调试输出
  Serial.begin(9600);
  Serial.println("按钮控制LED项目已启动");
}

void loop() {
  // 读取按钮状态
  int buttonState = digitalRead(BUTTON_PIN);

  // 根据按钮状态控制LED
  if (buttonState == LOW) {
    // 按钮被按下
    digitalWrite(LED_PIN, HIGH); // 点亮LED
    Serial.println("按钮被按下，LED已点亮");
  } else {
    // 按钮未被按下
    digitalWrite(LED_PIN, LOW);  // 熄灭LED
  }

  // 添加短延时，防止按钮抖动并降低处理器占用
  delay(50);
}

运行模拟：
- 点击“Start Simulation”按钮
- 点击画布上的按钮，观察LED是否在按下时点亮，松开时熄灭
- 打开“Serial Monitor”，查看按钮状态变化时的调试信息

扩展挑战

在代码中添加一个全局变量 int pressCount = 0;，用于记录按钮被按下的总次数。每次检测到按钮从“未按下”变为“按下”的状态变化时（即上升沿或下降沿检测），将计数器加1，并通过串口输出“第X次按钮按下”。

提示：需要记录前一次按钮状态，与当前状态比较以检测变化。

3.4 项目三：调光控制台灯 —— 学习模拟输入与PWM输出

项目目标

通过旋转电位器（旋钮）无级调节LED亮度，理解模拟信号读取（analogRead）、脉宽调制输出（analogWrite）、数值映射（map函数）的概念，以及PWM（脉冲宽度调制）技术在模拟亮度控制中的应用。

Wokwi操作步骤

添加元件：
- 保留项目二中的LED和电阻（但需更改连接引脚），去掉按钮
- 点击左侧“+”号，搜索并添加“Potentiometer”元件（电位器，类似台灯旋钮）

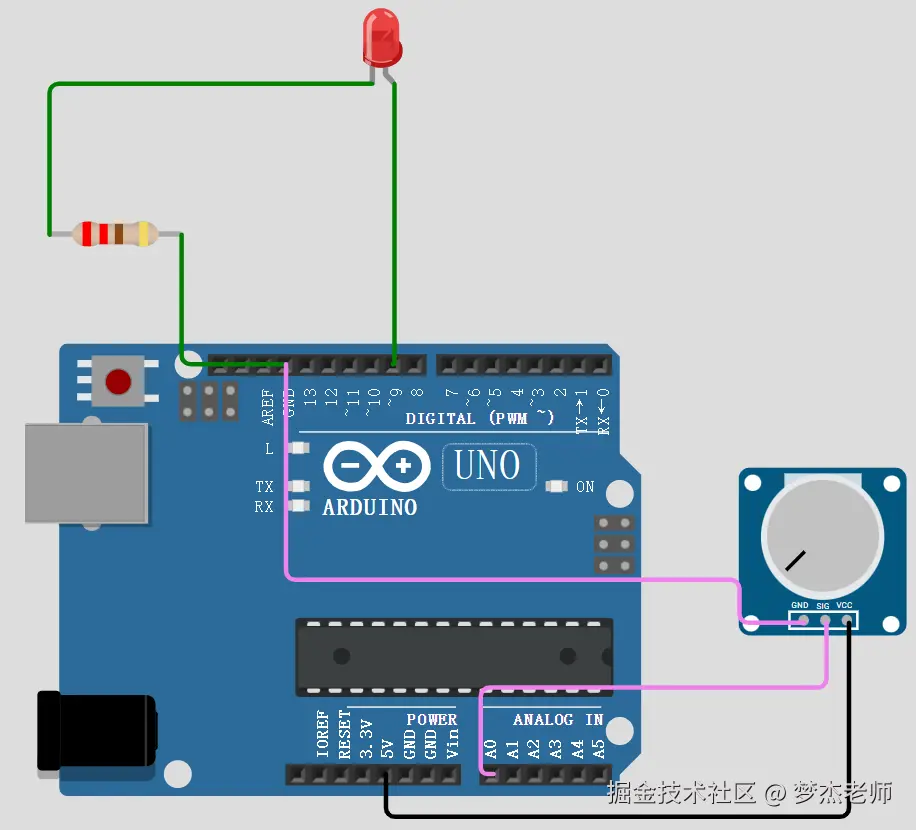

电路连接：
- 将电位器的左侧引脚连接到Arduino的“5V”引脚
- 将电位器的右侧引脚连接到Arduino的“GND”引脚
- 将电位器的中间引脚（滑动端）连接到Arduino的模拟输入引脚“A0”
- 将LED的阳极（通过330Ω电阻）连接到Arduino的数字引脚“D9”（注意：D9是支持PWM的引脚，标记有~符号）
- 将LED的阴极连接到“GND”引脚

代码编写：

// 定义引脚常量
const int POT_PIN = A0;   // 电位器连接模拟引脚A0
const int LED_PIN = 9;    // LED连接PWM数字引脚D9

void setup() {
  // 设置LED引脚为输出模式（PWM引脚无需特殊设置）
  pinMode(LED_PIN, OUTPUT);
  // 模拟输入引脚默认为输入，无需设置pinMode

  Serial.begin(9600);
  Serial.println("旋钮调光控制项目已启动");
}

void loop() {
  // 读取电位器模拟值（范围0-1023）
  int potValue = analogRead(POT_PIN);
  // 将0-1023的范围映射到0-255（PWM输出范围）
  int brightness = map(potValue, 0, 1023, 0, 255);

  // 输出PWM信号控制LED亮度
  analogWrite(LED_PIN, brightness);

  // 通过串口输出当前电位器值和映射后的亮度值，用于调试
  Serial.print("电位器值: ");
  Serial.print(potValue);
  Serial.print(" | 映射亮度: ");
  Serial.println(brightness);

  // 添加短延时，使亮度变化更平滑
  delay(20);
}

运行模拟：
- 点击“Start Simulation”按钮
- 旋转画布上的电位器旋钮，观察LED亮度是否随之平滑变化
- 打开“Serial Monitor”，查看电位器值和亮度值的实时变化

技术原理说明——模拟信号

在Arduino控制器中，编号前带有“A”的引脚被专门设计为模拟输入引脚。这些引脚能够被Arduino读取，以获取其上的模拟值，也就是读取其上的电压大小。

模拟输入功能拥有10位精度，意味着它可以将0至5伏的电压范围转换为0至1023的整数表示。而要读取模拟值，我们通常使用analogRead(pin)函数，例如analogRead(A0)即表示读取A0引脚上的模拟值。

与模拟输入相对的是模拟输出功能，它通过analogWrite()函数实现。尽管这个函数名为“写模拟值”，但它实际上并非直接输出模拟信号，而是利用PWM（脉冲宽度调制）技术来模拟输出不同的电压。

模拟输入：analogRead函数读取的是引脚上的模拟电压值，Arduino Uno将其转换为0-1023的数字（10位分辨率），0对应0V，1023对应5V。
PWM模拟输出：analogWrite函数并非输出真正的模拟电压，而是输出脉冲宽度调制信号。通过快速切换高低电平，并调整高电平在一个周期内所占的比例（占空比），来模拟不同的平均电压，从而实现LED亮度的无级调节。占空比0%对应完全熄灭，100%对应全亮。
数值映射：map函数用于将一个范围内的数值线性映射到另一个范围，是硬件控制中常用的转换工具。

扩展挑战

修改代码，实现“呼吸灯”效果：LED亮度自动从0渐变到255，再从255渐变回0，循环往复。同时，使用电位器控制呼吸的快慢——电位器值越大，呼吸频率越快（即渐变过程所用时间越短）。

提示：使用for循环实现渐变，用map函数将电位器值映射为delay时间。

课程总结

通过本节课的学习，能基本掌握Arduino创意编程的基础知识和实践技能：

C++语言基础：理解了库、变量类型、数组、函数、判断、循环等核心语法概念，并通过独立于硬件的纯代码练习巩固了这些知识，为后续硬件编程打下了坚实的语法基础。
Arduino核心概念：熟悉了Arduino程序的基本结构（setup和loop），理解了数字信号与模拟信号的区别，掌握了输入设备与输出设备的连接与控制方法，了解了电压、电流、电阻等基础电路概念在实际项目中的应用。
Wokwi模拟器操作：能够熟练使用Wokwi在线平台进行电路搭建、代码编写、模拟运行和调试输出，具备了在无实体硬件条件下进行原型设计和验证的能力。
项目实践经验：通过四个由浅入深的实战项目（基础闪烁、按钮控制、旋钮调光、光感控制），学生将理论知识应用于实际问题解决，培养了计算思维和工程实践能力。

附加资源

作业：环境光感应装置 —— 综合应用模拟输入与条件控制

背景知识

光敏电阻（LDR） ：一种对光线敏感的电阻元件，其阻值会随光照强度变化 —— 光照越强，阻值越小；光照越弱，阻值越大。通过检测其阻值变化可间接获取环境光强度。
分压电路：由于 Arduino 无法直接测量电阻值，需通过分压电路将电阻变化转换为电压变化。本项目中，光敏电阻与 10KΩ 固定电阻串联，接在 5V 电源与地之间，中间节点连接到模拟输入引脚，通过读取该节点电压（转换为 0-1023 的数字值）反映光照强度。
模拟输入与数字输出：Arduino 的模拟输入引脚（如 A1）可将外部电压（0-5V）转换为 0-1023 的数字信号；数字输出引脚（如 D13）可输出高电平（HIGH，约 5V）或低电平（LOW，约 0V），用于控制 LED 等元件的开关。
函数封装与条件控制：将特定功能（如判断环境是否黑暗）封装为函数可提高代码复用性；通过 if-else 条件判断，可根据传感器数据实现设备的自动响应逻辑。

项目目标

通过光敏电阻检测环境光线强度，当环境变暗时自动点亮 LED，模拟智能照明或感应式艺术装置。综合应用以下知识：

模拟输入信号的读取（光敏电阻数据采集）
分压电路的搭建与原理理解
函数封装（将判断逻辑模块化）
条件控制语句（根据光线强度控制 LED 状态）

分步指导说明

一、电路搭建（Wokwi 操作）

添加元件
- 保留基础 LED 电路：LED（阳极接电阻，电阻另一端接 D13，阴极接 GND）
- 新增元件：搜索并添加 “Photoresistor sensor”（光敏电阻）、“Resistor”（阻值选择 10KΩ）
连接分压电路（光敏电阻部分）
- 光敏电阻的 VCC 引脚 → Arduino 的 5V 引脚
- 光敏电阻的 AO 引脚 → 同时连接到 Arduino 的 A1 引脚和 10KΩ 电阻的一端
- 10KΩ 电阻的另一端 → Arduino 的 GND 引脚
- 光敏电阻的 GND 引脚 → Arduino 的 GND 引脚

二、代码编写

定义引脚与变量
- 用 const 关键字定义 LED 和光敏电阻的连接引脚（LED_PIN=13，LDR_PIN=A1）
- 定义光线阈值变量（lightThreshold），用于判断环境明暗（初始值可设为 300，后续可调试调整）
初始化设置（setup 函数）
- 用 pinMode () 将 LED 引脚设置为输出模式
- 用 Serial.begin (9600) 初始化串口通信，便于输出调试信息
封装判断函数
- 定义 isDarkEnvironment 函数，接收光线值参数，返回布尔值（光线值 < 阈值时返回 true，代表环境暗）
主循环逻辑（loop 函数）
- 用 analogRead (LDR_PIN) 读取光敏电阻的模拟值（0-1023）
- 调用 isDarkEnvironment 函数判断环境状态，通过 digitalWrite () 控制 LED 亮灭
- 用 Serial.print/println 输出当前光线值和系统状态（如 “LED 已点亮”）
- 用 delay (500) 控制循环间隔，避免信息输出过于频繁

三、运行与调试

点击 Wokwi 的 “Start Simulation” 启动模拟
调试光线阈值：点击光敏电阻，在属性面板中调整 “illuminance”（光照强度，单位 lux），观察 LED 状态变化，根据实际情况修改 lightThreshold 值
打开 “Serial Monitor”，查看光线值和系统响应信息，验证逻辑是否正确

参考代码

cpp

运行

// 定义引脚常量：明确硬件连接关系，便于后期修改
const int LDR_PIN = A1;  // 光敏电阻连接到模拟输入引脚A1
const int LED_PIN = 13;  // LED连接到数字输出引脚13

// 光线阈值：环境明暗的判断标准，可根据实际场景调整
int lightThreshold = 300;

void setup() {
  // 初始化LED引脚为输出模式，使其可被控制亮灭
  pinMode(LED_PIN, OUTPUT);
  // 初始化串口通信（波特率9600），用于输出调试信息
  Serial.begin(9600);
  Serial.println("环境光感应装置已启动");
  Serial.println("当光线值低于阈值时，LED将自动点亮");
}

// 函数功能：判断当前环境是否黑暗
// 参数：lightValue - 光敏电阻的模拟读数（0-1023）
// 返回值：true表示环境暗，false表示环境亮
bool isDarkEnvironment(int lightValue) {
  // 光线越暗，光敏电阻阻值越大，A1引脚的电压越低，读数越小
  return lightValue < lightThreshold;
}

void loop() {
  // 读取光敏电阻的模拟值（范围0-1023）
  int lightValue = analogRead(LDR_PIN);

  // 根据环境明暗状态控制LED
  if (isDarkEnvironment(lightValue)) {
    digitalWrite(LED_PIN, HIGH);  // 环境暗，点亮LED
    Serial.println("环境光线较暗，LED已自动点亮");
  } else {
    digitalWrite(LED_PIN, LOW);   // 环境亮，熄灭LED
    Serial.println("环境光线充足，LED保持熄灭");
  }

  // 输出当前光线值，方便调试阈值
  Serial.print("当前光线值: ");
  Serial.println(lightValue);

  // 延时500毫秒，降低数据输出频率
  delay(500);
}

创意扩展（可选）

将单色 LED 替换为共阴极 RGB LED（搜索 “LED RGB Common Cathode”），实现更丰富的光照响应：

用 3 个 PWM 引脚（如 D5、D6、D7）分别连接 RGB 三个通道
设计多级阈值（如微暗：光线值 300-500；中等暗：100-300；全黑：<100）
根据不同光线范围，通过 analogWrite () 输出不同 PWM 值，控制 RGB 混合出不同颜色（如微暗显示蓝色，中等暗显示紫色，全黑显示红色），模拟不同场景氛围。
