在信息爆发式增长的今天，我们每天都在与海量的信息打交道，如何清晰、高效地呈现复杂的信息和流程，成为许多人共同面临的“课题”。不论是项目管理中的任务分解，还是产品设计中的逻辑梳理，一张直观的图表胜过千言万语。
提及图表制作，许多人可能会想到那些需要拖拽连线的绘图软件，但其实，一种更为高效的绘图方式正悄然兴起，那就是使用Mermaid代码生成各种可视化图表，尤其是流程图。你可能会好奇，Mermaid与流程图制作究竟有何关联？在AI技术日新月异的当下，Mermaid又能怎样加速各类图表的绘制？
今天这篇文章，将带你深入了解Mermaid的含义，并为你详细解读如何利用Mermaid代码，结合强大的AI工具，轻松实现在线生成流程图，彻底告别繁琐的绘图方式，打开一种全新的、智能化的图表生成体验。
Mermaid是什么意思？
Mermaid，直译是“美人鱼”，但在技术的语境下，它是在AI领域备受推崇的一种基于文本的图表绘制工具。Mermaid通常指的是Mermaid代码——一种简洁、直观、类似Markdown的标记语言。通过编写简单的Mermaid代码，你就能快速生成各种复杂的图表，无需关心繁琐的绘图细节。
Mermaid的核心理念在于“代码即图表”，它将图表的结构和内容通过文本形式描述出来，再由渲染引擎解析生成对应的可视化图形。这种方式极大地提升了图表制作的效率和可维护性，如果想要修改流程图中的某个环节，你不需要在画布上费力地拖拽、对齐各种形状和线条，只需在代码中修改文本，图表便能实时更新，给我们带来了不同以往的绘图体验。
值得一提的是，Mermaid已经成为绝大多数AI大模型默认支持的一种代码类型。这意味着，你可以直接向AI助手描述你想要的图表内容，AI就能为你生成相应的Mermaid代码。这种“自然语言生成图表”的能力，进一步降低了图表制作的门槛，让即便不熟悉Mermaid代码的用户也能轻松上手。

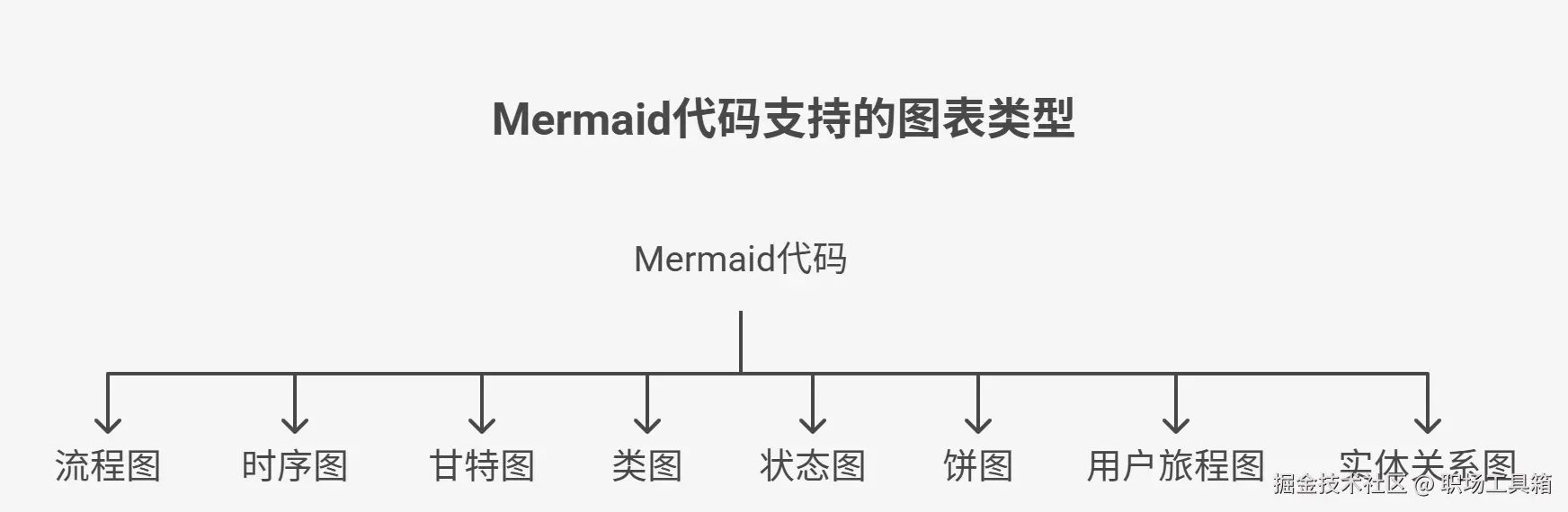

除了流程图，Mermaid代码支持绘制的图表类型非常丰富，涵盖日常工作和学习中常见的图表需求，主要包括：
- 时序图（Sequence Diagram）：描述对象之间消息传递的时间顺序，常用于展示系统交互流程。
- 甘特图（Gantt Chart）：直观地呈现项目进度、任务排期和时间节点。
- 类图（Class Diagram）：在软件工程中，用于表示系统的静态结构，展示类、接口以及它们之间的关系。
- 状态图（State Diagram）：描述一个对象在其生命周期内所经历的各种状态以及状态之间的转换。
- 饼图（Pie Chart）：用于展示数据的分类和占比关系。
- 用户旅程图（User Journey Diagram）：描绘用户在使用产品或服务过程中的完整体验路径。
- 实体关系图（ER Diagram）：在数据库设计中，用来表示数据实体及其相互关系。
Mermaid流程图在线生成器盘点
既然Mermaid代码如此强大，那么如何将这些代码快速转换为精美的流程图呢？
答案不言而喻，就是使用Mermaid流程图在线生成器，这些工具提供了一个便捷的平台，你只需将Mermaid代码粘贴进去，就能即时预览并导出图表。市面上有许多优秀的Mermaid在线生成器，各有千秋。下面，我们将为你精选并详细介绍几款国内外主流的工具，帮助你找到最适合自己的那一款。
① boardmix AI
推荐指数：★★★★★

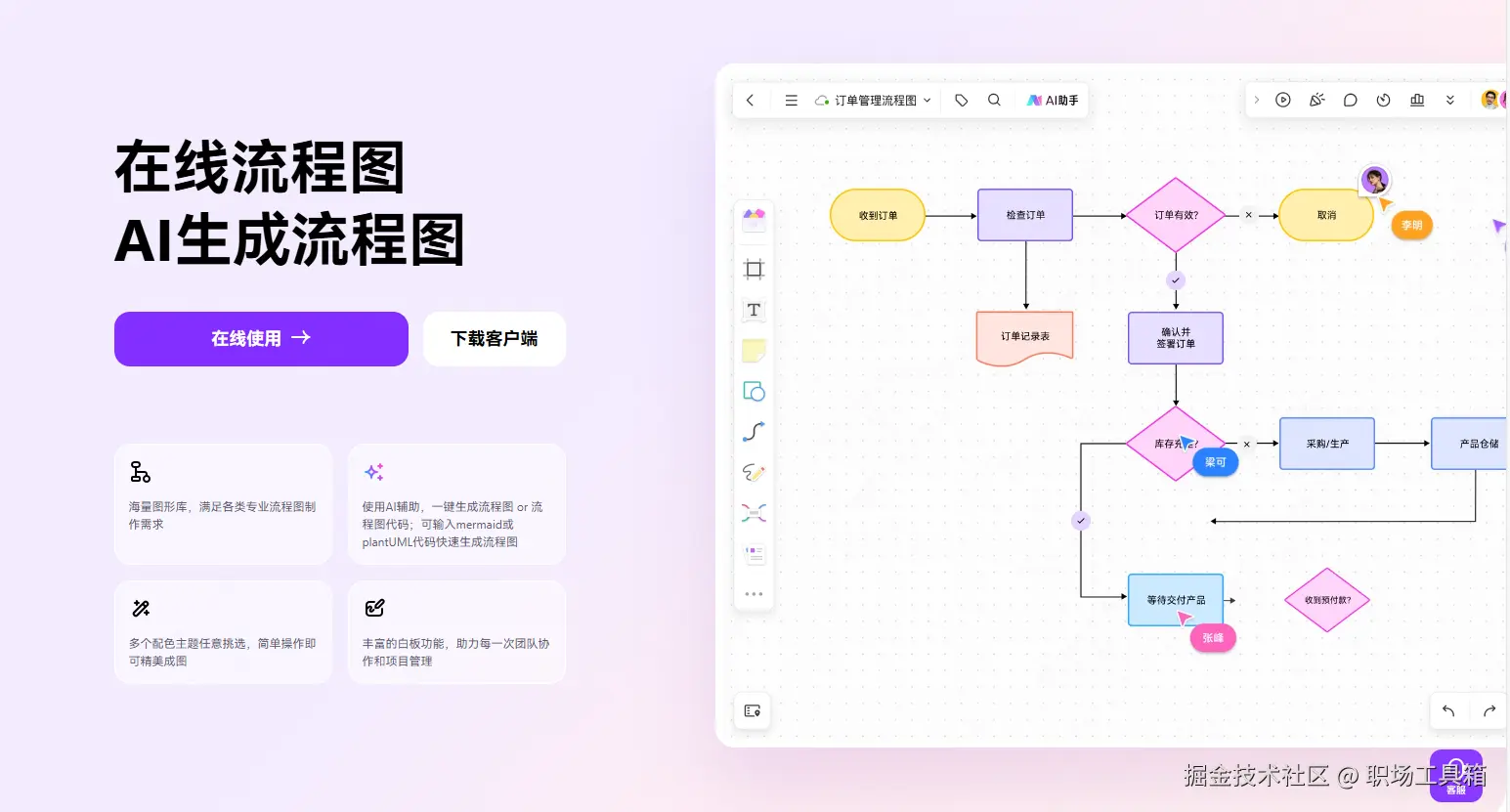

boardmix AI是一款功能强大的国产在线协作白板工具，它将AI能力与可视化表达深度融合，旨在为用户提供一站式的创意和信息处理解决方案。除了基础的绘图、文档、演示等功能，boardmix AI最引人注目的亮点之一，便是其内置的“AI生成流程图”智能体。这个智能体不仅支持通过自然语言描述一键生成流程图，更对Mermaid代码提供了无与伦比的支持，是国内用户进行AI生成流程图的首选工具。
功能特色：

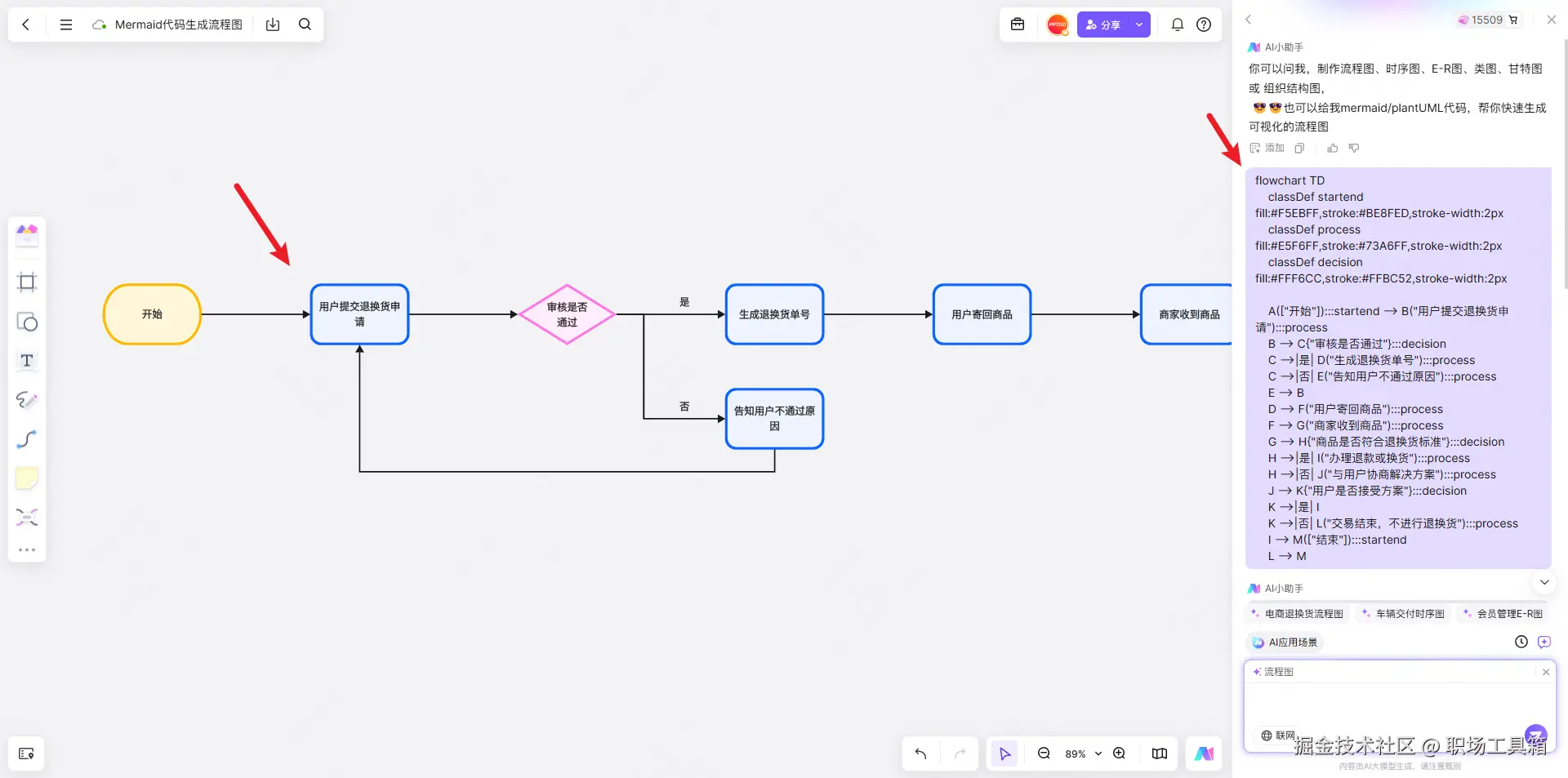

Mermaid代码修复：这是boardmix AI区别于其他Mermaid流程图生成器的特色功能。在实际使用中，我们从AI大模型获取的Mermaid代码，或者自己手写的代码，难免会出现一些语法错误或不规范的写法。其他工具在遇到这些问题时，往往会直接报错，导致生成失败，给用户带来不小的困扰。
而boardmix AI的“Mermaid代码修复”能很好地解决这个问题，将存在问题的Mermaid代码粘贴到AI对话框中时，boardmix AI会先智能分析诊断，并自动修复代码中的错误。修复完成后，再基于修复后的Mermaid代码，快速生成准确美观的流程图。

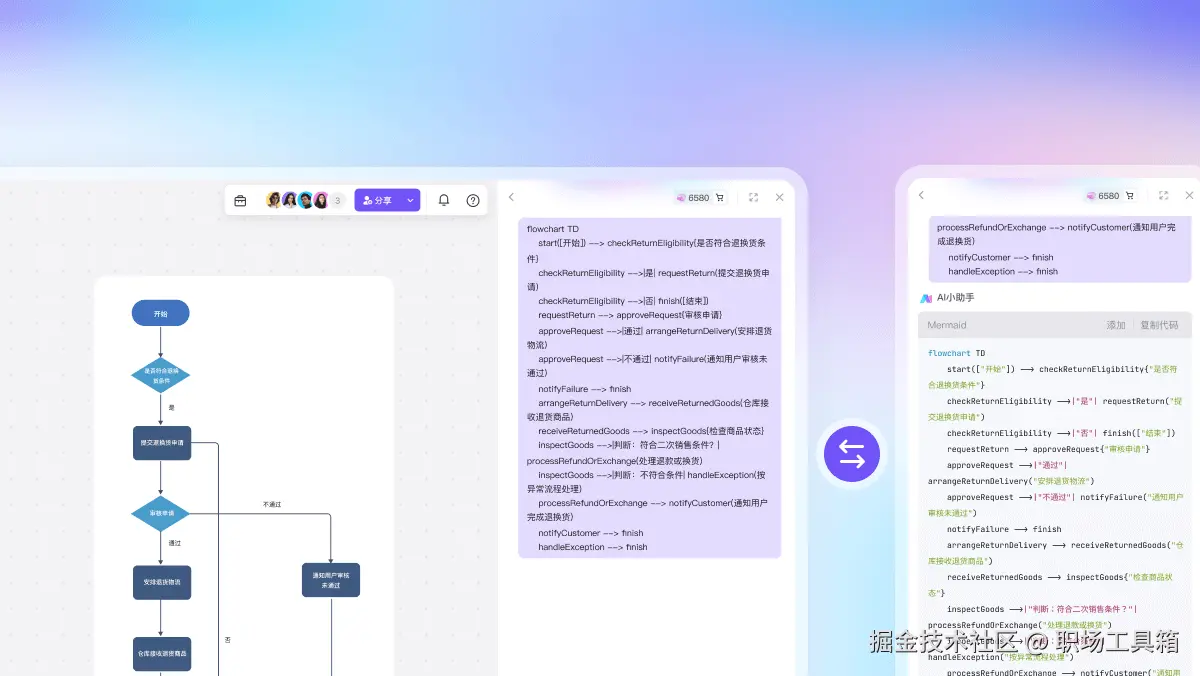

代码与自然语言混合输入：boardmix AI的灵活性还体现在它支持代码与自然语言的混合输入。你可以在输入框中粘贴一段Mermaid代码，然后用自然语言对AI提出进一步的修改要求，比如“帮我把‘开始’节点的颜色改成蓝色”或者“在‘决策’和‘结束’之间增加一个‘审核’步骤”。boardmix AI能够准确理解你的意图，并对生成的流程图进行实时调整，这种人机协同的创作方式，既保留了代码生成的效率，又兼顾了自然语言交互的便捷。
丰富的自定义与协作功能：通过boardmix AI生成的流程图，并不仅仅是一张静态的图片。它是一个完全可编辑的矢量图表，你可以像在专业绘图软件中一样，自由地调整节点的大小、颜色、样式，修改连接线的曲直、粗细，添加文本注释等。同时，boardmix AI自带在线协作能力，让你能轻松地将流程图分享给团队成员，进行实时的共同编辑和评论，极大地促进了团队沟通和协作效率。
一站式工作流：在boardmix AI中，流程图的生成只是工作的开始。你可以将生成的流程图无缝嵌入到你的项目白板、会议纪要、产品原型或演示文稿中，形成一个完整的工作流闭环。boardmix提供的一站式体验，避免了在不同软件之间来回切换的繁琐，让工作更加聚焦和高效。
② Mermaid Live Editor
推荐指数：★★★★☆

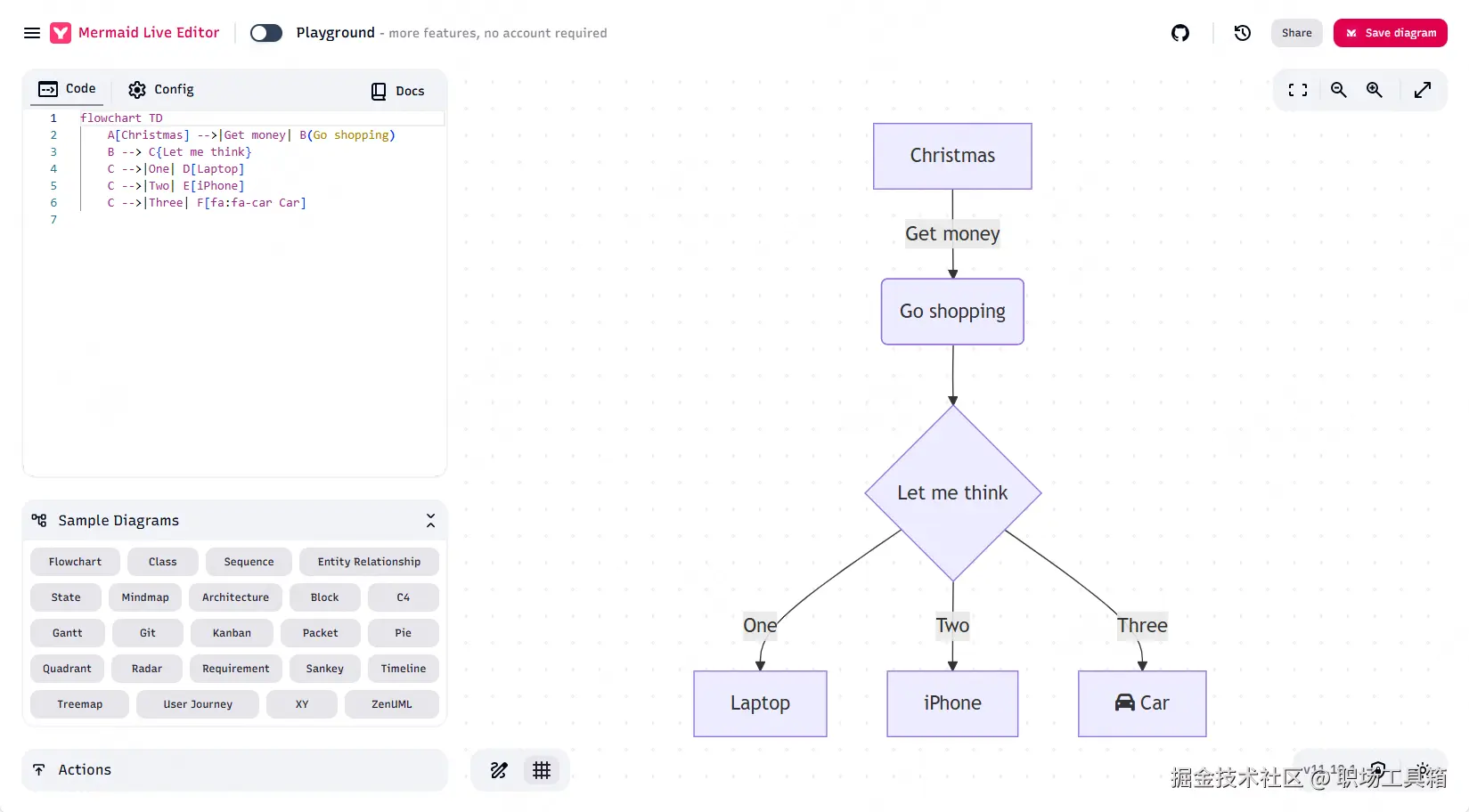

Mermaid Live Editor是Mermaid官方推出的在线编辑器，也是最经典、最纯粹的Mermaid代码转图形的工具。它的界面非常简洁，左侧是代码输入区，右侧是图形实时预览区，非常适合Mermaid的初学者和需要快速验证代码的开发者。
功能特色：
实时预览：作为官方工具，Mermaid Live Editor的实时预览功能响应非常迅速，你输入的每一行代码，几乎都能在右侧的画布上看到即时的变化，这种所见即所得的体验非常棒。
多种图表示例：Mermaid Live Editor内置了流程图、时序图、甘特图等多种图表类型的代码示例，你可以通过下拉菜单快速切换和学习，这对于新手来说是一个非常友好的功能。
导出与分享：你可以轻松地将生成的图表导出为SVG或PNG格式的图片，也可以生成一个分享链接，将你的作品展示给他人。
③ Notion
推荐指数：★★★★☆

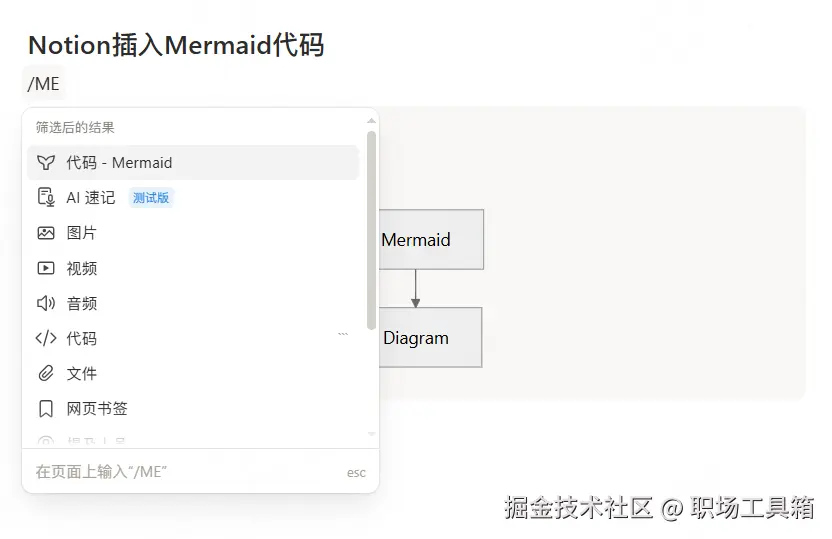

Notion作为一款备受欢迎的“All-in-one”笔记和知识管理工具，也集成了对Mermaid的支持。你可以在Notion的页面中直接插入一个Mermaid代码块，Notion就会自动将其渲染成对应的图表。对于广大的Notion用户来说，这无疑是一个巨大的福音。
功能特色：
无缝集成：在Notion中使用Mermaid的最大优势就是无缝集成。你可以在撰写文档、做笔记的同时，随时插入一个流程图来辅助说明，而无需离开当前的工作环境，保持了工作流的连贯性。
简洁的编辑体验：Notion中的Mermaid编辑体验非常纯粹，没有过多复杂的选项，你只需专注于代码本身。当你完成代码编写后，图表会自动在代码块下方渲染出来，非常直观。
知识库联动：将Mermaid图表嵌入在Notion的知识库中，可以极大地丰富文档的表现力。你可以用它来绘制软件架构图、项目流程图、组织结构图等，让你的知识库更加生动和易于理解。
④ Mermaid Chart
推荐指数：★★★★
Mermaid Chart是基于Mermaid.js构建的一个功能更为全面的商业化在线图表平台。它不仅提供了实时编辑器，还增加了项目管理、团队协作和版本控制等高级功能，更适合企业级用户和有复杂图表管理需求的团队。
功能特色：
可视化编辑器：除了纯代码编辑，Mermaid Chart还提供了一个可视化编辑器。你可以通过拖拽的方式来调整图表的布局，或者直接在图上修改文本，这些操作会自动同步到底层的Mermaid代码中，为不熟悉代码的用户提供了便利。
项目与版本管理：你可以创建不同的项目来组织你的图表，并对每一次的修改进行版本控制。这意味着你可以随时回溯到之前的任何一个版本，这对于需要频繁迭代和修改的复杂图表来说非常有用。
团队协作：Mermaid Chart支持团队成员共同编辑和评论图表，并可以设置不同的权限，确保了团队协作的安全和高效。
⑤ Eraser AI Mermaid Editor
推荐指数：★★★★

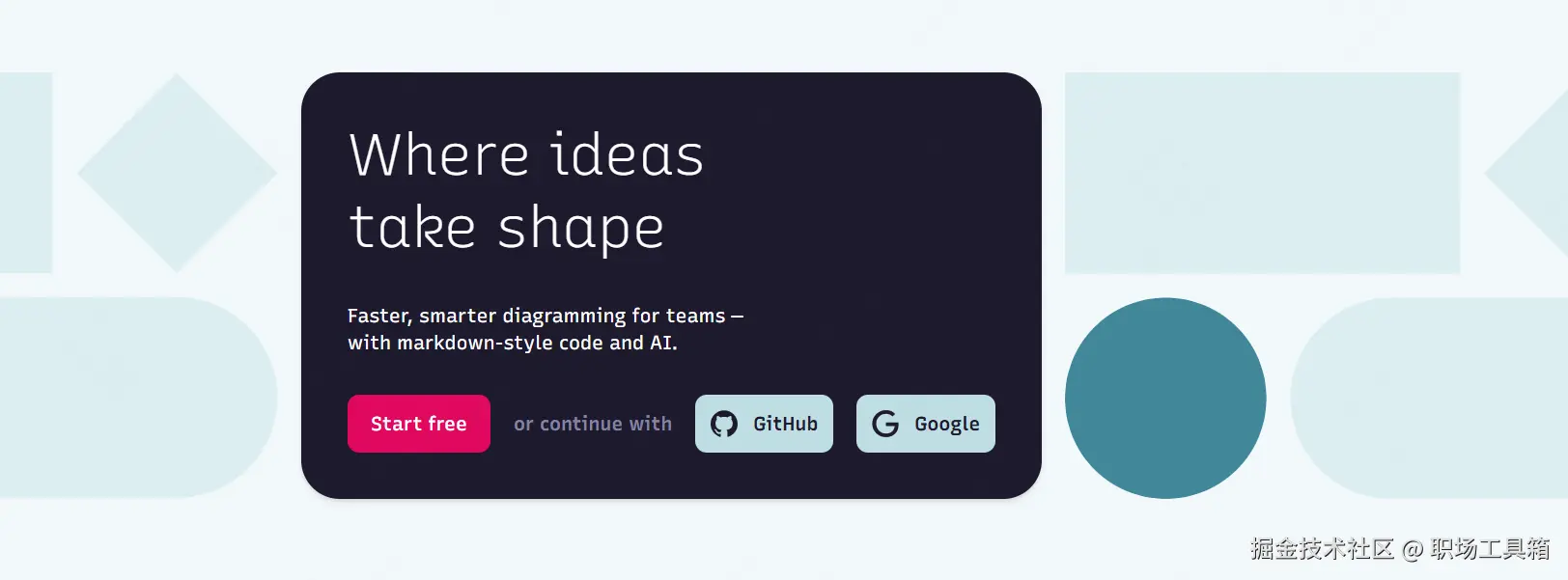

Eraser是一款面向技术团队的在线白板和文档工具，它也推出了集成了AI功能的Mermaid编辑器。Eraser AI Mermaid Editor致力于通过AI技术，让图表的创建和编辑变得更加智能和自动化。
功能特色：
AI生成与编辑：你可以用自然语言向Eraser的AI描述你想要的图表，它会自动为你生成Mermaid代码和图表。你还可以用自然语言对已有的图表进行修改，比如“Add a new step called 'Review' after 'Develop'”。
代码片段转图表：Eraser支持将代码片段直接转换为图表。例如，你可以粘贴一段数据库的Schema定义，它就能帮你生成对应的ER图，这对于开发者来说是一个非常实用的功能。
技术文档亲和：Eraser的整体设计风格和功能都非常贴近技术团队的需求，它生成的图表风格也比较简洁、专业，非常适合用于撰写技术文档和方案设计。
⑥ Mermaid Flow
推荐指数：★★★☆

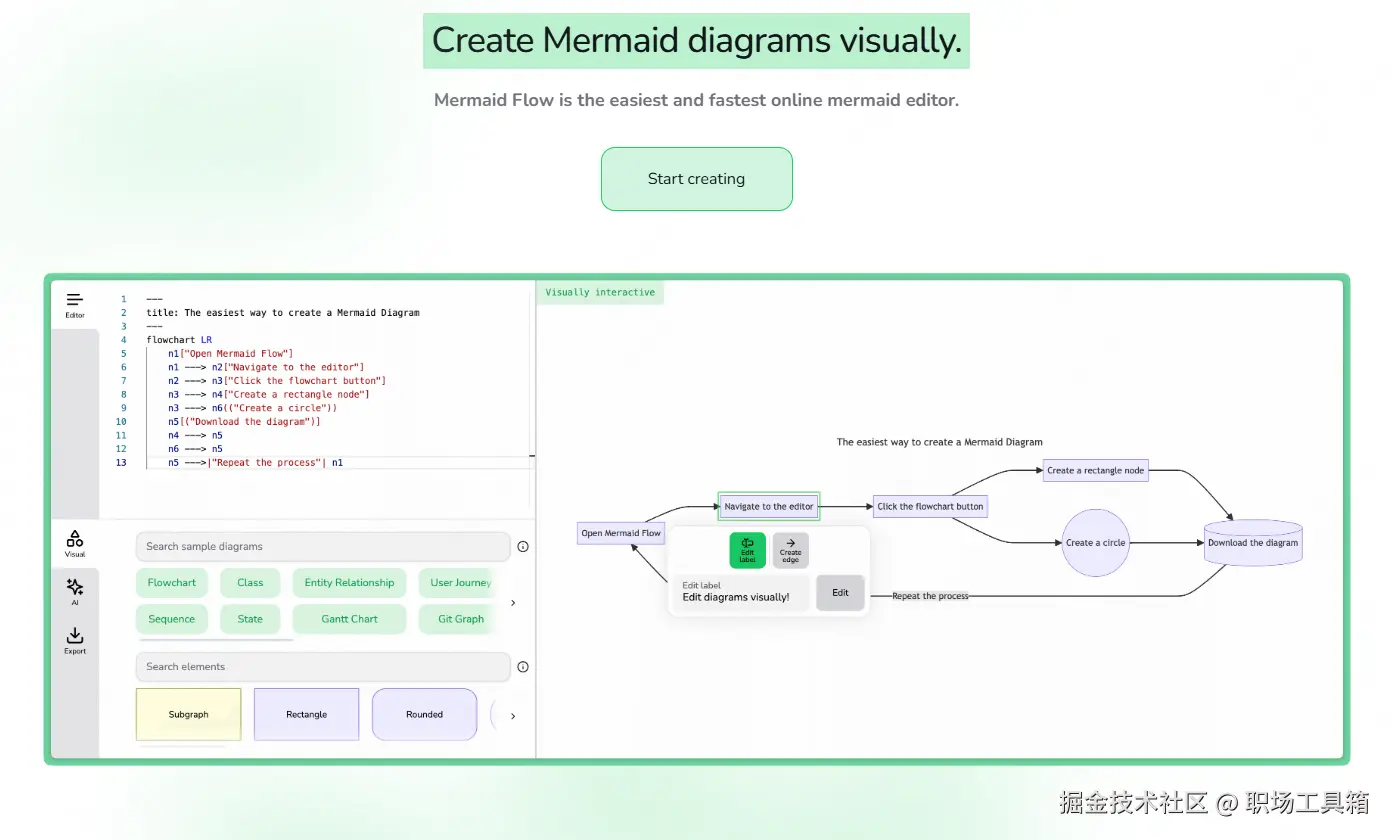

Mermaid Flow是一个相对较新的在线Mermaid可视化编辑器，它的目标是简化Mermaid图表的创建和维护过程。它提供了一种介于纯代码和纯可视化之间的编辑体验。
功能特色：
交互式编辑：在Mermaid Flow中，你可以点击图表中的节点或连接线，然后在侧边栏的表单中修改它们的属性，这种交互方式比纯代码编辑要更直观一些。
实时代码生成：你在可视化界面上的所有操作，都会实时地反映在代码编辑器中。这使得Mermaid Flow也可以作为一个学习工具，帮助你理解不同图表元素的Mermaid代码是如何编写的。
简洁的界面：Mermaid Flow的界面非常干净，没有多余的干扰元素，让你能够专注于图表的创作。
如何使用Mermaid代码在线生成流程图？
了解了众多强大的Mermaid在线生成器之后，你可能已经跃跃欲试了。下面，我们就以功能最为全面、对国内用户最为友好的boardmix AI为例，为你分步演示如何通过简单的几步操作，将Mermaid代码轻松转换为精美的流程图。

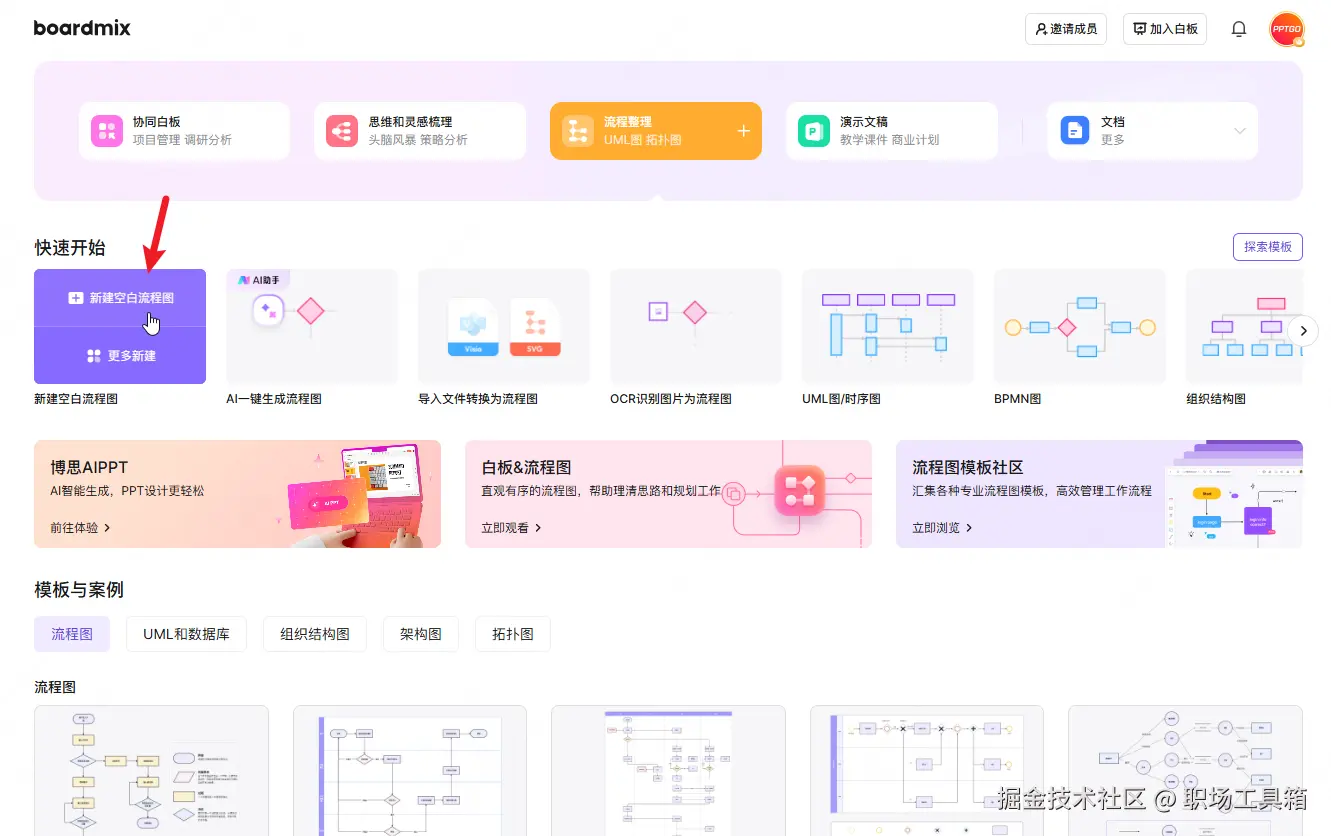

第一步：访问boardmix AI并创建白板
首先，在浏览器中打开boardmix AI的首页。完成登录后，进入boardmix工作台，点击“新建白板”或“新建空白流程图”，创建一个空白的画布，这个白板就是接下来自由绘制图表的虚拟空间。

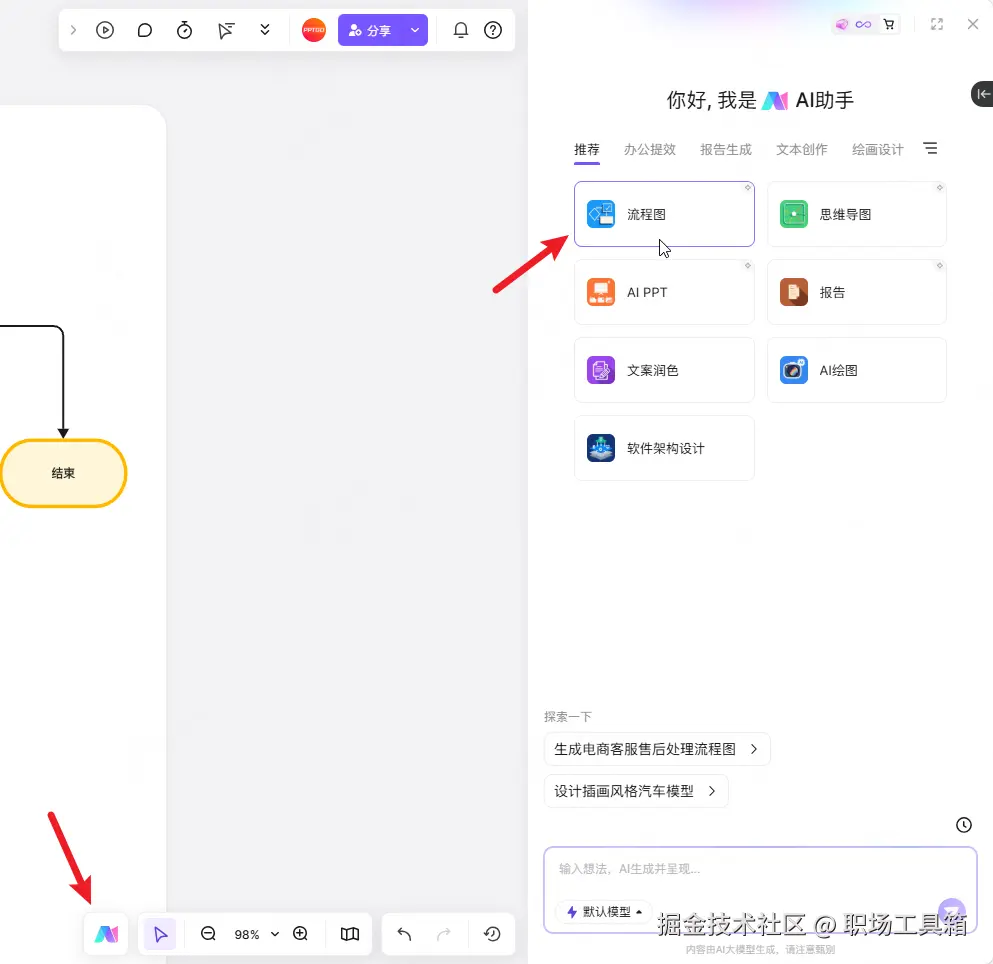

第二步：唤醒AI助手，选择“流程图”智能体
在白板右下角的工具栏中，找到并点击“AI助手”的图标。在弹出的AI助手面板中，可以看到“流程图”、“AI PPT”、“AI绘图”、“文案润色”等多个智能体，这里我们想基于Mermaid代码生成流程图，因此点击“流程图”智能体。
第三步：粘贴Mermaid代码
点击“AI生成流程图”后，会弹出一个对话框。将你预先准备好的Mermaid代码完整地粘贴到输入框中。这段代码可以是外部的AI大模型生成的，也可以是你自己编写的。正如我们前面提到的，即便Mermaid代码存在瑕疵，也无需担心，boardmix AI强大的“Mermaid代码修复”功能也会修复代码错误，生成对应的流程图。
第四步：点击生成，图表绘制一气呵成
代码粘贴完成后，只需轻轻点击“生成”按钮，然后稍作等待。boardmix AI的智能引擎便会将代码渲染成一个结构清晰、布局合理的流程图，并自动插入左侧的无限画布上。
第五步：自由编辑与美化

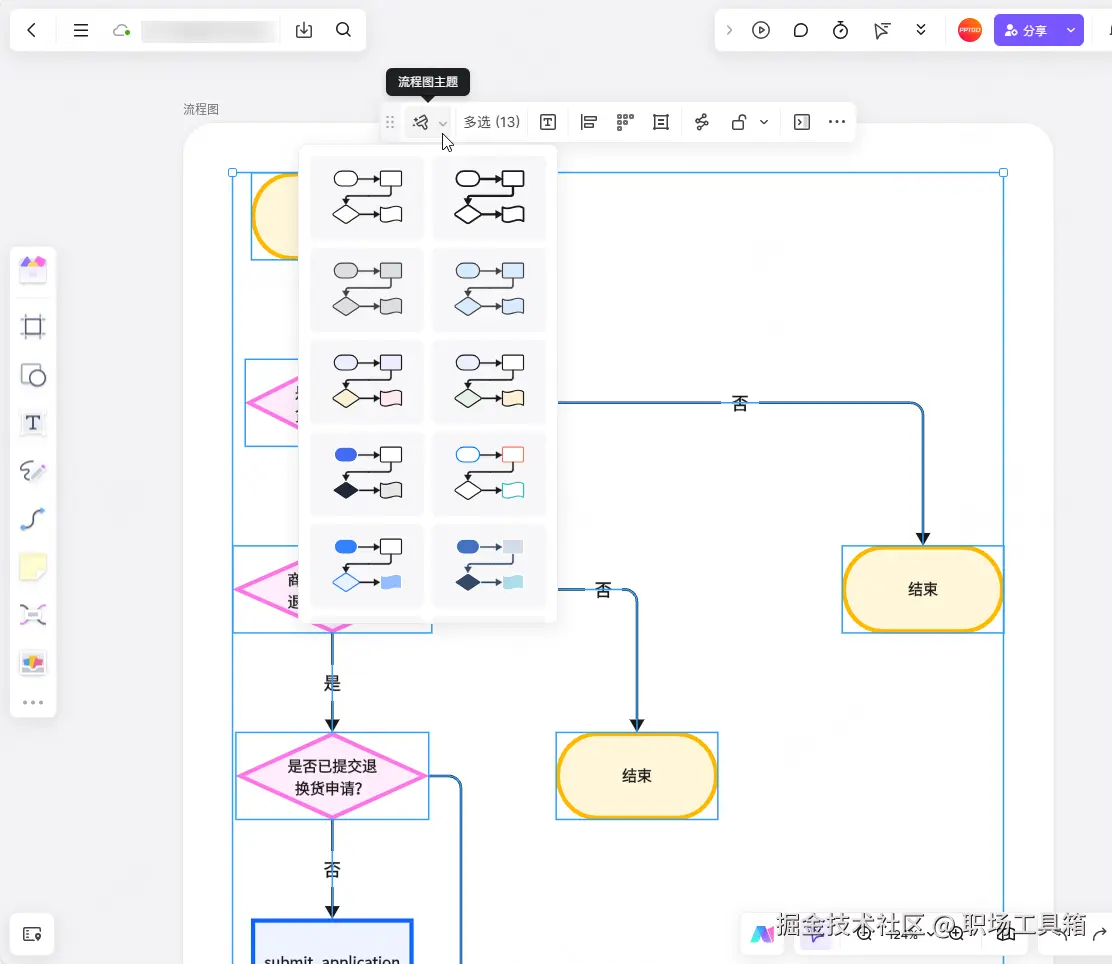

生成流程图只是开始，如果想要调整AI生成的流程图，你可以充分利用boardmix AI强大的编辑功能，对其进行个性化的调整。用鼠标选中任意一个节点，你可以改变它的形状、填充色、边框样式；拖动节点，可以重新切换布局；双击文本，可以修改内容。boardmix AI提供了多种预设的主题和样式，你可以在右侧的面板中一键切换，让你的流程图变得专业又美观。
第六步：分享与协作
当你对流程图感到满意后，可以通过boardmix AI的分享功能，生成一个链接，发送给你的同事或朋友。他们可以在浏览器中直接查看，如果你开放了编辑权限，他们还能与你一同对流程图进行实时修改和完善，实现高效的远程协作。
Mermaid代码生成流程图的优势
与传统的手绘或拖拽式绘图方式相比，使用Mermaid代码来生成流程图，不仅仅是操作方式的改变，更是一种思维模式的升级。这种基于代码的图表生成方法，带来了许多无可比拟的优势，让它在追求效率和规范的现代工作场景中备受青睐。
① 极高的创建效率
想象一下绘制一个包含几十个节点的复杂流程图。使用传统工具，你需要反复地从工具栏拖出图形、手动连接、对齐、调整样式，整个过程耗时耗力。而使用Mermaid，你只需专注于逻辑本身，用简洁的代码将流程的每一步描述出来。尤其是在AI的加持下，你甚至只需用自然语言描述一遍，AI就能为你生成完整的Mermaid代码，创建效率呈指数级提升。
② 可维护性
流程图并非一成不变，随着业务的发展和需求的变更，修改在所难免。传统图表一旦需要修改，往往牵一发而动全身，移动一个节点，可能需要重新调整多条连接线和周边元素的布局，非常繁琐。相比之下，Mermaid代码的优势愈发明显。图表的结构完全由代码定义，当需要增加、删除或调整某个流程步骤时，你只需在代码中相应地增加、删除或调整一行文本即可。图表的布局会自动重新渲染，无需任何手动干预。
③ 出色的版本控制与协作
Mermaid代码本质上是纯文本文件，这意味着你可以像管理代码一样，使用Git等版本控制系统来管理你的图表。每一次的修改都有迹可循，可以轻松地进行版本比对、回滚和合并。这对于团队协作来说至关重要。团队成员可以清晰地看到谁在什么时间对流程图做了哪些修改，避免了文件传来传去导致的混乱和版本不一致问题。多人可以在同一个代码文件的不同部分进行协作，然后合并成果，实现高效的并行工作。
④ 跨平台的统一呈现
只要有支持Mermaid代码渲染的引擎，不论在哪个平台上都能被解析成样式完全一致的图表。无论是在你本地的VS Code编辑器中，还是在Notion的笔记里，或是在boardmix AI的白板上，甚至是GitHub的代码仓库中，同一段Mermaid代码生成的流程图都保持着统一的视觉风格。这种跨平台的一致性，极大地便利了信息的分享和传播，确保了信息在不同媒介中传递时不会失真。
⑤ 与AI易于协作
正如前文反复提及的，Mermaid代码的文本特性使其与AI大模型形成了完美的协作关系。AI擅长理解和生成结构化的文本，而Mermaid代码恰好属于这类。我们可以轻易地让AI根据需求生成Mermaid代码，也可以让AI去“阅读”和理解Mermaid代码所描述的流程逻辑，甚至像boardmix AI一样，具备修复和优化Mermaid代码的能力。这种与AI的深度融合，为图表制作带来了无限的想象空间，让“人人都能轻松创建专业图表”变成现实。
Mermaid代码语法详解与常见图表类型
要真正掌握Mermaid，深入理解其核心语法是必不可少的。尽管Mermaid的语法设计得相当直观，但掌握其关键的定义和连接方式，可以让你在创建图表时更加得心应手。Mermaid代码通常包含在mermaid代码块中，并以声明图表类型的关键字开始。
流程图（Flowchart）Mermaid 语法基础
流程图是Mermaid中最常用也最基础的图表类型，其关键字为graph或flowchart。一个基本的流程图由节点和连接组成。
① 声明图表类型与方向
你需要以graph开头，并可以指定图表的方向。常见的方向包括：
TD 或 TB：从上到下（Top to Down/Bottom）
LR：从左到右（Left to Right）
RL：从右到左（Right to Left）
BT：从下到上（Bottom to Top）
例如，graph TD; 就定义了一个从上到下布局的流程图。
② 定义节点
节点是流程图中的基本元素，代表一个步骤或状态。你可以用一个唯一的ID来标识一个节点，并为其指定显示的文本。
默认矩形节点：id[文本内容] 示例：A[这是一个矩形节点]
圆角矩形节点：id(文本内容) 示例：B(这是一个圆角矩形节点)
体育场形状节点：id([文本内容]) 示例：C([这是一个体育场形状的节点])
子程序形状节点：id[[文本内容]] 示例：D[[这是一个子程序]]
圆柱形节点（数据库）：id[(文本内容)] 示例：E[(这是一个数据库)]
圆形节点：id((文本内容)) 示例：F((这是一个圆形节点))
菱形节点（决策）：id{文本内容} 示例：G{这是一个决策节点}
如果节点ID和显示的文本相同，可以简化为只写ID，例如A;就代表一个ID和文本都是“A”的矩形节点。
③ 定义连接
连接用于表示节点之间的关系和流程走向。Mermaid提供了多种连接线和箭头样式。
带箭头的实线连接：--> 示例：A --> B
无箭头的实线连接：--- 示例：A --- B
带文本的连接：-- 文本 --> 或 --- |文本| --- 示例：A -- 连接文本 --> B
带箭头的虚线连接：-.-> 示例：A -.-> B
带文本的虚线连接：-. 文本 .-> 示例：A -. 虚线连接 .-> B
粗实线连接：==> 示例：A ==> B
通过组合节点和连接，就可以构建出任意复杂的流程图。
其他常见图表类型概览
除了流程图，Mermaid还支持多种其他图表，它们的语法同样简洁明了。
- 时序图（Sequence Diagram）：以sequenceDiagram关键字开始，通过参与者A->>参与者B: 消息内容这样的语法来描述对象间的消息传递，非常适合展示API调用、系统交互等场景。
- 甘特图（Gantt Chart）：以gantt关键字开始，可以定义日期格式、标题，并通过任务名称 :done, 任务ID, 开始时间, 持续时间这样的格式来添加任务，是项目管理的利器。
- 类图（Class Diagram）：以classDiagram关键字开始，使用class Animal { +String name }来定义类及其属性和方法，并通过Cat --|> Animal来表示类之间的继承、关联等关系。
写在最后
AI工具的深度融合，为Mermaid这门简洁的图表语言注入了新的活力。Mermaid代码让复杂的图表制作变得平易近人，让高效的信息可视化成为每个人都能掌握的技能。如果你日常需要高频绘制流程图或其他可视化图表，不妨来尝试本文介绍的Mermaid代码和Mermaid流程图在线生成工具，在AI的赋能下，轻松绘制心中想要的图表。
以上就是本次想和各位分享的所有内容，希望能帮到有需要的朋友。如果你有其他疑问，或是想进一步了解的内容，欢迎在下方的评论区留言，我们一起交流探讨。
码字不易，如果对你有帮助的话，请别忘了赏个【三连】或是【关注】我哦，关注不迷路，那我们下次再见咯！
