LabVIEW 并行数据传输方式

在 LabVIEW 系统中，常需循环生成数据并由其他代码并行消费。传统共享变量或通信框架，难直观呈现数据流转。本文介绍队列（Queue）和通道线（Channel Wire）两种并行数据传输方式，对比其实现与特点。

概念说明

• 队列（ Queue ） ：一种先进先出的数据结构，用于在生产者（Writer）和消费者（Reader）循环间传递数据，需开发者手动创建和销毁。
• 通道线（ Channel Wire ） ：LabVIEW 中用于并行循环间数据传输的机制，数据经写节点到读节点，无需在循环间建立数据依赖。

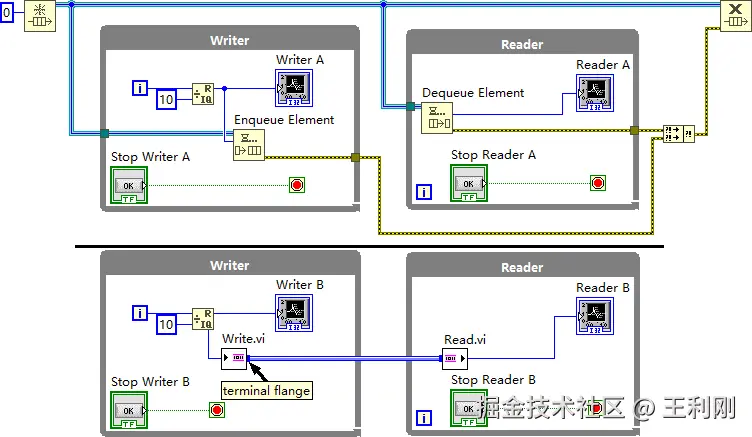

VI 说明

队列方式

Enqueue Element

• • 功能：将数据放入队列，供读取端（Reader）从队列中取出数据。
  • 使用场合：在生产者循环中，需要将生成的数据传递给消费者循环时使用。
  • 特点：需手动管理队列的创建与销毁，数据传递通过队列结构实现，能明确数据的先进先出顺序，但代码中数据流转关系不够直观。
  • 使用注意事项：必须确保队列在使用前创建，使用后销毁，否则可能导致内存泄漏或程序异常；错误处理需完善，避免因队列操作错误导致程序崩溃。
  • 类似功能对比：与全局变量传递数据相比，队列是更安全的方式，能保证数据的有序传递，而全局变量无数据传递顺序保障，且易引发竞态条件。

• Dequeue Element

• • 功能：从队列中取出数据，供消费者循环处理数据。
  • 使用场合：在消费者循环中，用于获取生产者循环放入队列的数据。
  • 特点：按队列的先进先出原则获取数据，需与 Enqueue Element 配合使用，数据获取的时机由队列中数据的存在情况决定。
  • 使用注意事项：需考虑队列空的情况，可设置超时机制，避免消费者循环因等待数据而无限阻塞；同样要关注队列的生命周期，确保在队列有效时进行读取操作。
  • 类似功能对比：和局部变量相比，队列能实现跨循环的数据传递，局部变量仅能在同一代码区域内传递数据，且同样存在竞态风险，队列则更适合并行循环间的数据交互。

通道线方式

• Write.vi

• • 功能：将数据写入通道线，使数据能传输到读取端（Reader）的读节点。
  • 使用场合：在生产者循环中，用于将生成的数据通过通道线传递。
  • 特点：数据传输无需创建额外的数据结构（如队列），通道线进入或离开循环时不绘制隧道，视觉上无强制的数据依赖标识，使用更简洁。
  • 使用注意事项：需确保通道线的正确创建和配置，不同的缓冲类型（后续课程会覆盖）需根据数据传输需求选择，以保证数据传输的效率和可靠性。
  • 类似功能对比：相较于队列，通道线无需手动管理数据结构的生命周期，代码更简洁，数据流转更直观，但队列在数据顺序控制上更明确，通道线更侧重便捷的并行数据传递。

• Read.vi

• • 功能：从通道线中读取数据，供消费者循环处理。
  • 使用场合：在消费者循环中，用于获取通过通道线传输过来的数据。
  • 特点：与 Write.vi 配合，实现数据的接收，无需关注数据传递的中间结构，专注于数据的消费。
  • 使用注意事项：要与 Write.vi 使用的通道线匹配，确保数据读取的正确性；同样可根据需求设置读取的超时等参数，应对数据传输的各种情况。
  • 类似功能对比：和队列的 Dequeue Element 相比，Read.vi 使用更简便，无需考虑队列的管理，通道线机制让代码更简洁，适合追求开发效率、数据流转直观的场景，队列则在需要严格数据顺序和手动控制数据结构时更适用。

在 LabVIEW 的并行程序设计中，数据在不同循环间的高效、安全传递是关键。队列作为传统的同步机制，能很好地控制数据顺序，但增加了代码复杂度；通道线是 LabVIEW 较新的特性，简化了并行数据传递的实现，让开发者更专注于业务逻辑，不过在一些对数据顺序和结构控制要求高的场景，队列仍有其优势。可根据项目对数据传递的直观性、代码复杂度、数据顺序控制等需求，选择合适的方式。
