概述：数据如何穿越网络七层模型
当你在浏览器中输入网址并按下回车时，数据经历了一个复杂的封装过程，穿越OSI七层模型的每一层，最终转换为物理信号传输到远方服务器。本文将详细解析数据封包的完整过程，帮助你深入理解网络通信的本质。

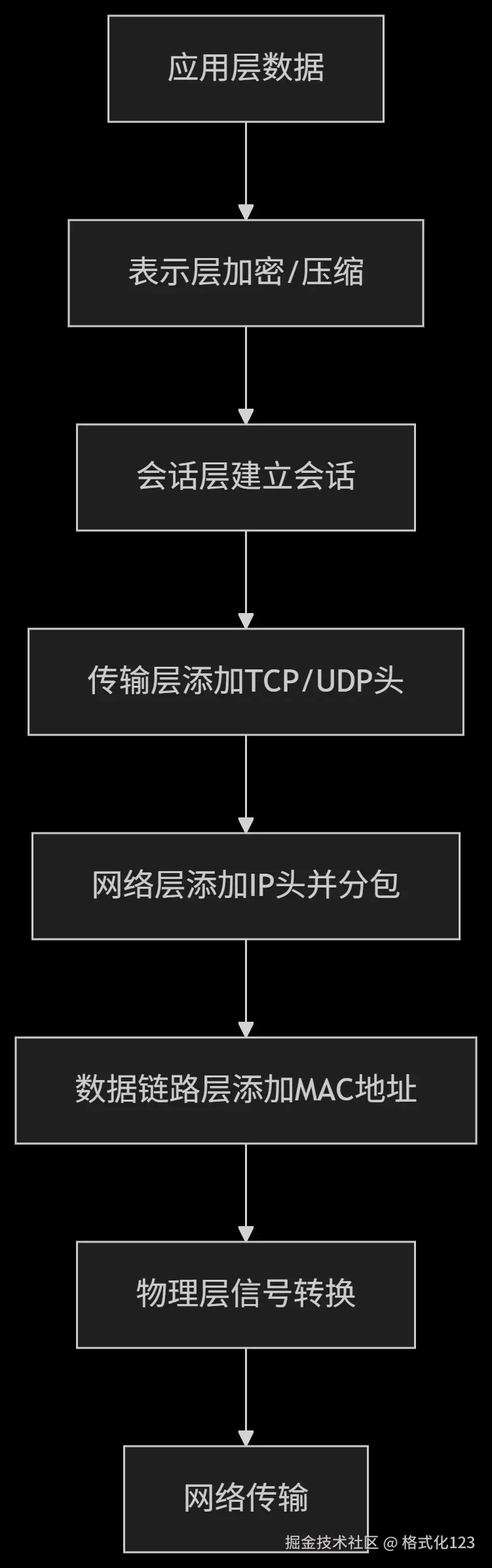

数据封包流程总览
分层解析数据封包过程
1. 应用层（Application Layer）
功能：生成原始应用数据
处理过程：
- 应用程序（如浏览器）生成需要传输的数据
- 示例：HTTP请求报文
text
GET /index.html HTTP/1.1
Host: www.example.com
User-Agent: Mozilla/5.0
输出：应用层数据载荷
2. 表示层（Presentation Layer）
功能：数据表示和转换
处理过程：
- 数据加密：使用SSL/TLS进行加密
- 数据压缩：减少传输数据量
- 格式转换：统一数据表示格式
添加信息：加密头、压缩头等控制信息
3. 会话层（Session Layer）
功能：建立和管理会话
处理过程：
- 建立应用程序之间的会话连接
- 管理会话状态（开始、维持、终止）
- 实现会话同步和恢复
添加信息：会话ID、会话控制信息
4. 传输层（Transport Layer）
功能：端到端可靠传输
处理过程：
- 分段：将数据分成适当大小的段
- 加TCP/UDP头：添加传输层协议头信息
TCP头包含：
text
源端口号（2字节） | 目的端口号（2字节）
序列号（4字节）
确认号（4字节）
数据偏移（4位） | 保留（6位） | 标志位（6位） | 窗口大小（16位）
校验和（16位） | 紧急指针（16位）
选项（可选）
UDP头包含：
text
源端口号（2字节） | 目的端口号（2字节）
长度（2字节） | 校验和（2字节）
5. 网络层（Network Layer）
功能：逻辑寻址和路由
处理过程：
- 加IP包头：添加网络层头信息
- 分包：如果数据包太大，进行分片处理
IP包头包含：
text
版本（4位） | 首部长度（4位） | 服务类型（8位） | 总长度（16位）
标识（16位） | 标志（3位） | 片偏移（13位）
生存时间（8位） | 协议（8位） | 首部校验和（16位）
源IP地址（32位）
目的IP地址（32位）
选项（可选）
6. 数据链路层（Data Link Layer）
功能：物理寻址和帧传输
处理过程：
- 加帧头：添加源和目的MAC地址
- 加帧尾：添加帧校验序列（FCS）
MAC地址组成：
- 48位（6字节）十六进制数
- 前24位：厂商识别码（OUI）
- 后24位：设备唯一标识
- 格式：
00-1A-2B-3C-4D-5E
ARP协议作用：
- 将IP地址解析为MAC地址
- 维护ARP缓存表
- 通过广播ARP请求查询MAC地址
帧结构：
text
前导码（7字节） | 帧起始定界符（1字节）
目的MAC地址（6字节）
源MAC地址（6字节）
类型/长度（2字节）
数据载荷（46-1500字节）
帧校验序列（4字节）
7. 物理层（Physical Layer）
功能：信号转换和传输
处理过程：
- 信号转换：将数字比特流转换为物理信号
- 传输介质：通过网线、光纤、无线电波等传输
信号转换类型：
- 电信号（以太网）
- 光信号（光纤）
- 电磁波（无线网络）
完整数据封装示例
以发送"Hello World"为例：
- 应用层：生成"Hello World"数据
- 表示层：加密压缩数据
- 会话层：添加会话信息
- 传输层：添加TCP头（源端口、目的端口等）
- 网络层：添加IP头（源IP、目的IP等）
- 数据链路层：添加帧头（MAC地址）、帧尾（FCS）
- 物理层：转换为电信号传输
最终传输的数据结构：
text
[物理层信号][帧头][IP头][TCP头][会话头][表示头][应用数据][帧尾]
关键技术深度解析
分包机制（Fragmentation）
为什么需要分包：
- 不同网络有不同MTU（最大传输单元）
- 以太网MTU通常为1500字节
- 大数据包需要分片传输
分片过程：
- 根据MTU计算需要分成的片数
- 每个分片添加IP头（设置分片标志）
- 目的主机重新组装分片
ARP协议工作流程
- 检查ARP缓存表
- 如果找不到，发送ARP广播请求
- 目标设备回复ARP响应
- 更新ARP缓存表
实际应用场景
Web请求封装过程
text
HTTP请求 → SSL加密 → TCP分段 → IP打包 →
添加MAC地址 → 信号转换 → 网络传输
网络故障排查
理解封包过程有助于：
- 定位网络问题所在层次
- 分析协议头信息
- 使用抓包工具（如Wireshark）进行分析
总结
数据封包过程是一个精密的多层加工流程：
- 上层（5-7层） ：处理应用数据，关注内容本身
- 中层（3-4层） ：处理传输逻辑，关注寻址和可靠性
- 下层（1-2层） ：处理物理传输，关注信号和帧传输
掌握数据封包过程对于：
- 网络编程和协议开发
- 网络性能优化
- 安全分析和故障排查
- 系统架构设计
各层设备与OSI模型的对应关系
| OSI层次 | 层名称 | 数据单元 | 主要功能 | 典型设备/组件 |
|---|---|---|---|---|
| 7 | 应用层 | 数据/消息 | 为应用程序提供网络服务 | 计算机/服务器、Web应用防火墙、负载均衡器 |
| 6 | 表示层 | 数据/消息 | 数据转换、加密、压缩 | 计算机/服务器（操作系统/软件） |
| 5 | 会话层 | 数据/消息 | 建立、管理、终止会话 | 计算机/服务器（操作系统/软件）、防火墙 |
| 4 | 传输层 | 段/数据报 | 端到端连接、可靠性 | 防火墙、四层交换机、计算机/服务器（协议栈） |
| 3 | 网络层 | 包/分组 | 逻辑寻址（IP）、路由选择 | 路由器、三层交换机 |
| 2 | 数据链路层 | 帧 | 物理寻址（MAC）、差错检测 | 交换机、网桥、网卡 |
| 1 | 物理层 | 比特 | 比特流传输、物理特性 | 集线器、中继器、网线、网卡（物理接口） |
都有着重要的意义。理解这个过程，就像掌握了网络通信的"语言语法"，能够帮助你更深入地理解和优化网络应用。
