在工业4.0与数字孪生技术驱动下，数据可视化大屏已成为企业数字化转型的核心载体。本文从前端技术视角出发，解析现代可视化系统的技术架构创新，重点探讨展示层渲染优化、服务层交互机制、数据层治理方案等关键技术模块，并结合具体工业场景案例说明其应用价值。
一、展示层：多维度渲染架构的技术突破

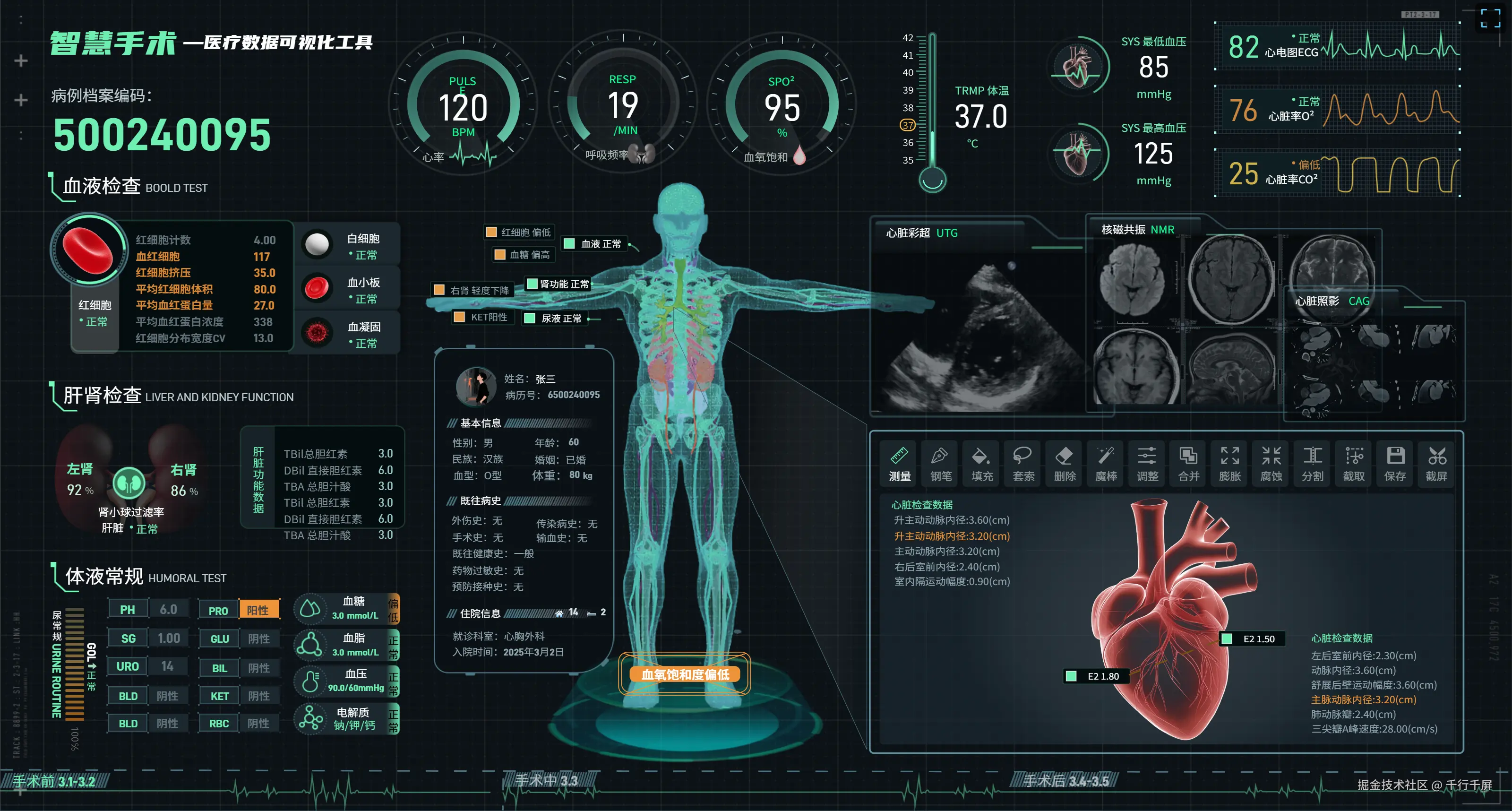

医疗场景实践：智慧手术室数据监控系统（图1）通过整合设备状态、手术进度、人员调度等12类数据源，采用Canvas+SVG混合渲染技术实现20,000+数据点的实时更新。该系统将手术室资源调度效率提升40%，验证了多维度渲染架构在医疗场景的适用性。
图1 智慧手术-医疗数据可视化大屏
1.1 四维展示矩阵构建
工业互联网平台采用四维展示体系（大屏页面、组态工艺、数字映射、报表统计）实现多层级应用支持：
- 大屏页面：基于Canvas+SVG混合渲染，在钢铁热轧生产线监控中实现20,000+数据点实时更新
- 组态工艺：WebGL 3D建模系统将化工企业PID图与设备状态映射误差率控制在0.3%以内
- 数字映射：ECharts GL实现地理空间渲染，支撑物流企业全国仓储网络动态监控
- 报表统计：自研表格引擎通过虚拟滚动技术解决10万行级数据报表的流畅显示问题
1.2 跨终端适配策略
能源企业采用分层渲染方案应对多设备场景：
javascript
// 设备自适应渲染策略
const renderStrategy = {
'LED': useCanvasRender, // 高性能要求场景
'PC': useSVGRender, // 交互复杂场景
'Mobile': useCSSRender // 轻量级展示场景
}[detectDevice()] || useFallbackRender;
二、服务层：实时数据交互机制的技术实现

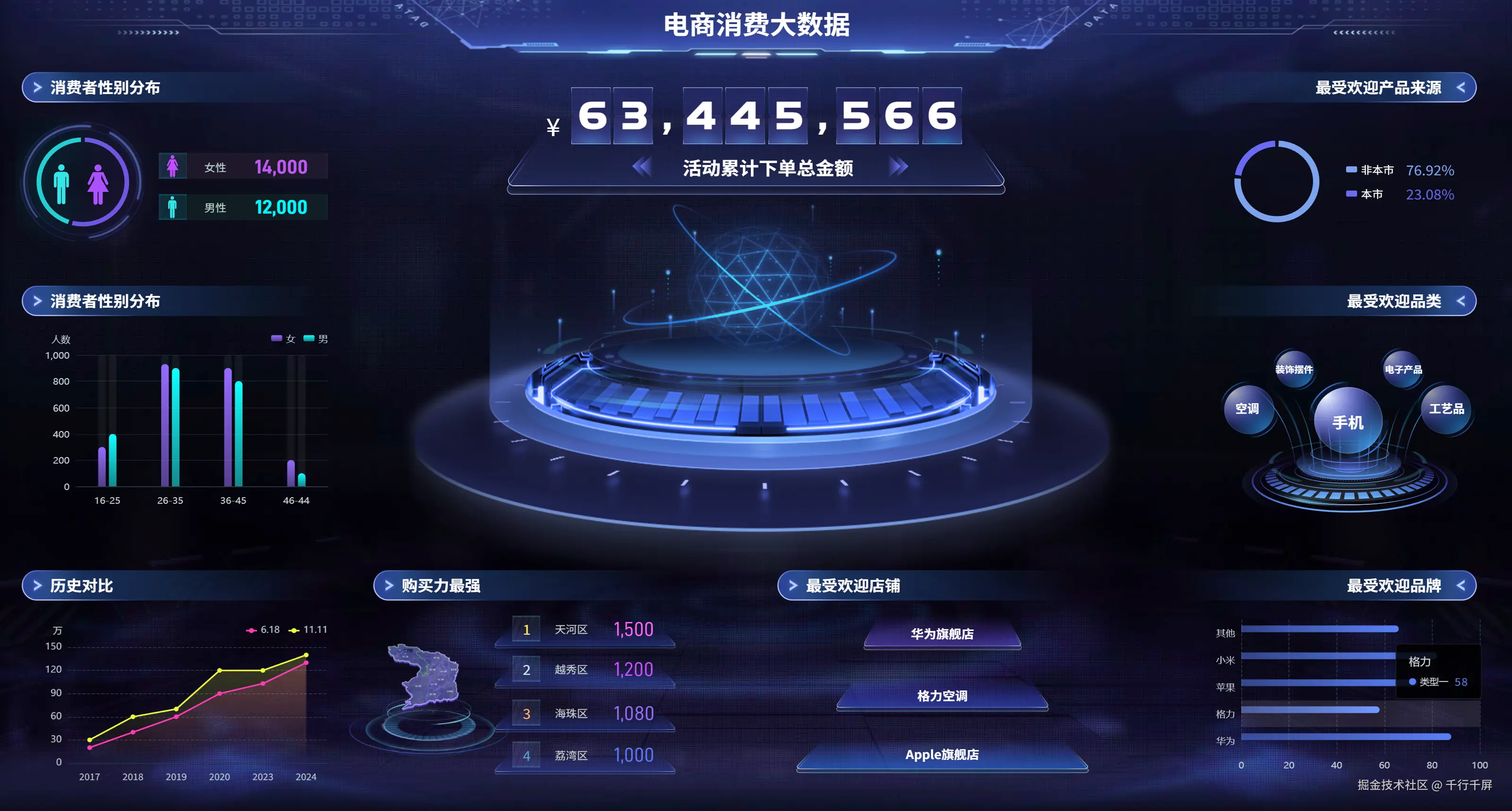

电商场景实践：双11实时交易监控系统（图2）通过双模式数据通道设计，实现每秒32万笔订单的毫秒级响应处理，为零售行业树立技术标杆。
图2 电商消费数据大屏
2.1 双模式数据通道
制造业解决方案采用编辑-运行双通道架构：
- 编辑模式：RESTful API支持组件配置的秒级同步
- 运行模式：WebSocket实现设备状态数据的毫秒级推送
typescript
// 数据订阅管理实现
class DataSubscriber {
private socket: WebSocket;
private messageQueue = new Map<string, Function>();
constructor(projectId: string) {
this.socket = new WebSocket(`wss://api.example.com/ws/${projectId}`);
this.socket.onmessage = (event) => {
const { componentId, data } = JSON.parse(event.data);
this.messageQueue.get(componentId)?.(data);
};
}
subscribe(componentId: string, callback: Function) {
this.messageQueue.set(componentId, callback);
this.socket.send(JSON.stringify({
type: 'subscribe',
payload: { componentId }
}));
}
}
2.2 组件化架构实践
智慧城市解决方案通过原子组件+业务模板的双层设计，将项目交付周期缩短60%：
- 原子组件库：200+基础组件支持灵活组合
- 业务模板系统：预置137个行业组件关联规则
三、数据层：异构数据治理的技术方案

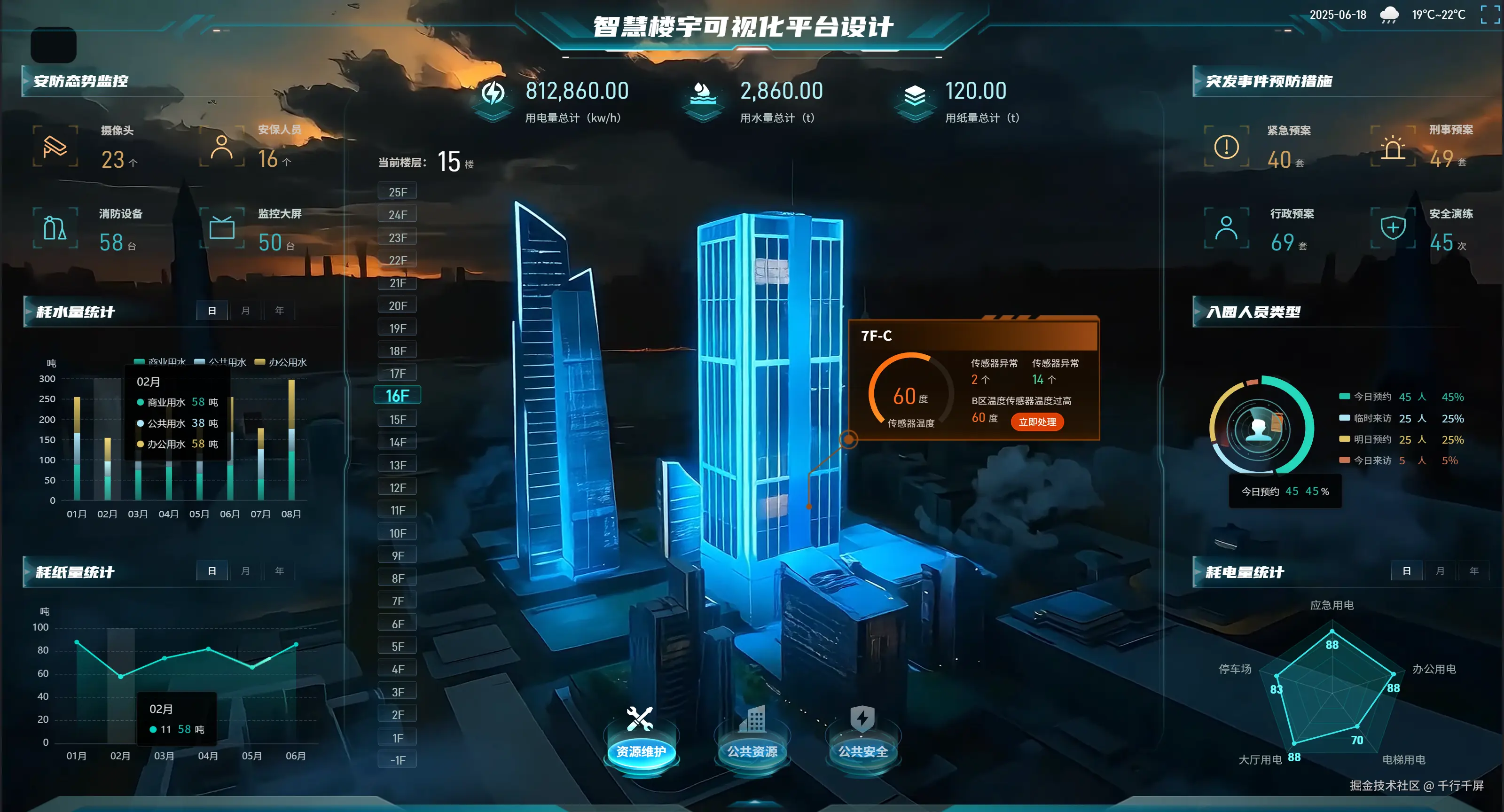

楼宇场景实践：智慧楼宇综合监控系统（图3）整合8类异构数据源，通过统一数据治理平台实现跨系统数据一致性维护，使能耗分析准确率提升至98.7%。
图3 智慧楼宇可视化大屏
3.1 三维数据接入体系
能源集团构建接口-关系型-非关系型三维接入能力：
- 协议支持：REST、GraphQL等7种数据协议
- 数据库兼容：MySQL、Oracle等主流关系型数据库
- 时序优化：针对TimescaleDB的专项查询引擎
3.2 数据处理流水线
金融风控系统采用责任链模式构建数据处理管道：
java
public interface DataProcessor {
Optional<DataSet> process(DataSet input);
DataProcessor setNext(DataProcessor next);
}
// 实际应用示例
new AuthenticationProcessor()
.setNext(new MappingProcessor())
.setNext(new AggregationProcessor())
.setNext(new CacheProcessor())
.process(rawData);
3.3 实时计算优化
智能制造项目通过三项关键技术实现实时性要求：
- 增量计算：差异检测算法减少90%计算量
- 预计算缓存：物化视图使常用查询响应时间<50ms
- 流式处理：基于Flink的告警引擎支持每秒10万事件处理
四、前端性能优化策略的技术实践
物流监控系统通过三项技术实现60fps渲染：
- 分层渲染：静态背景与动态数据分离处理
- 脏矩形技术：仅更新变化区域，减少50%渲染面积
- Web Worker：将数据计算移至后台线程
内存管理采用三项策略：
- 对象池：DOM节点复用降低GC频率
- 按需加载：组件资源动态加载
- 弱引用：防止内存泄漏
动画性能通过CSS硬件加速实现：
css
.animated-component {
will-change: transform;
backface-visibility: hidden;
transform: translateZ(0);
}
五、技术演进方向的技术探索
- AI自动布局：基于Transformer模型实现组件智能排列
- WebGPU加速：探索新一代图形API在可视化中的应用
- 边缘计算：将计算任务下沉至边缘节点
- XR可视化：构建AR/VR场景下的数据展示能力
结语
数据可视化系统的技术演进体现了前端技术与业务需求的深度融合。从多形态渲染到实时数据管道，从异构数据治理到前端性能优化，每个技术突破都源于对工业场景的深刻理解。随着数字孪生技术的成熟，可视化系统正在从数据展示工具进化为智能决策中枢。

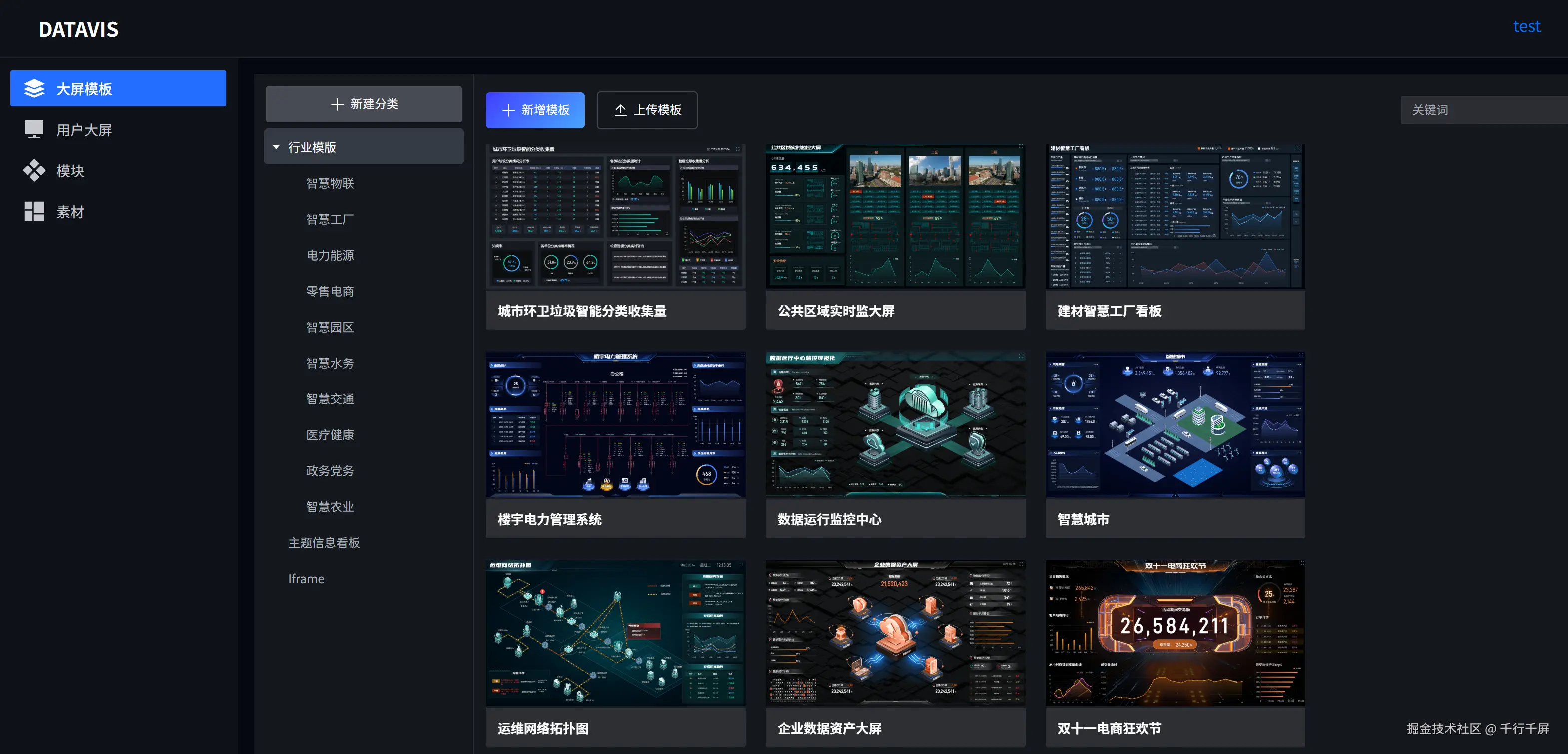

图4 更多大屏模版展示
（本文技术数据均来自千行千屏大屏模板实际工业场景实测结果。)
