【工具分享】SHP 地理数据一键转换为界址点成果表 Excel 工具

黄德灰
140 阅读4分钟

【工具分享】SHP 地理数据一键转换为界址点成果表 Excel 工具

作为测绘、土地管理领域的从业者，你是否经常需要将 GIS 中的 SHP 点数据手动整理成标准化的界址点成果表？重复的复制粘贴不仅耗时还容易出错。今天给大家分享一款自制工具 ——SHP 字段提取至界址点成果表工具，能帮你自动完成这一过程，大幅提升工作效率！

工具简介

这是一款基于 C# 开发的 Windows 桌面应用，专为解决 "SHP 地理数据→界址点成果表 Excel" 的转换需求设计。通过解析 SHP 文件中的空间坐标和属性信息，自动生成符合行业规范的 Excel 成果表，支持批量处理和自定义配置。

核心功能

  • 一键读取 SHP 文件中的点坐标（X/Y）和属性字段（宗地号、权利人等）
  • 自动按宗地分组，每个宗地生成独立的 Excel 文件
  • 支持自定义表格样式，自动设置单元格合并、字体格式和对齐方式
  • 内置日志系统，实时显示处理进度和错误信息
  • 自动检测输出目录状态，避免文件占用导致的保存失败

适用场景

  • 不动产登记中的界址点坐标整理
  • 宗地测绘成果的标准化输出
  • GIS 数据与办公文档的格式转换
  • 批量处理多宗地数据并生成规范报表

技术实现亮点

1. 数据解析层

使用NetTopologySuite库解析 SHP 文件，高效提取点坐标和属性信息：

csharp

// 读取SHP点数据示例
using (var shapefileDataReader = new ShapefileDataReader(shpPath, new GeometryFactory()))
{
    while (shapefileDataReader.Read())
    {
        var geometry = shapefileDataReader.Geometry;
        if (geometry is Point point)
        {
            // 提取坐标并保留2位小数
            var x = point.X.ToString("F2");
            var y = point.Y.ToString("F2");
            // ...属性字段处理
        }
    }
}

2. 数据处理层

通过 LINQ 实现数据分组与排序，确保成果表按权利人、宗地号有序排列：

csharp

// 按宗地分组并排序
var groupedData = landParcelInfoInfos
    .GroupBy(info => new { info.RightHolder, info.ParcelNumber })
    .Select(group => new {
        GroupKey = group.Key,
        SortedItems = group.OrderBy(info => int.Parse(info.SerialNumber))
    })
    .OrderBy(g => g.GroupKey.RightHolder)
    .ThenBy(g => g.GroupKey.ParcelNumber);

// 为每个分组添加首行复制（形成点闭环）
var groupedWithDuplicate = groupedAndSorted.Select(g =>
            {
                var items = g.SortedItems.ToList();
                if (items.Any())
                {
                    var firstItem = items[0];
                    items.Add(new LandParcelInfo
                    {
                        SerialNumber = firstItem.SerialNumber,
                        ParcelInternalNumber = firstItem.ParcelInternalNumber,
                        XCoordinate = firstItem.XCoordinate,
                        YCoordinate = firstItem.YCoordinate,
                        ParcelNumber = firstItem.ParcelNumber,
                        RightHolder = firstItem.RightHolder,
                        ParcelArea = firstItem.ParcelArea
                    });
                }
                return new { g.GroupKey, SortedItems = items };
            }).ToList();

3. Excel 生成层

基于ClosedXML库实现 Excel 文件的格式化生成，完美还原界址点成果表样式，包括单元格合并，字体字号，边框设置等：

csharp

// Excel表格格式化示例
worksheet.Range("A3:E3").Merge();
worksheet.Cell("A3").Value = $"宗地号:{parcelNumber}";
worksheet.Cell("A3").Style.Font.SetBold(true);
// 自动合并单元格、设置居中对齐
for (int row = 9; row <= 80; row += 2)
{
    worksheet.Range($"A{row}:A{row + 1}").Merge();
    worksheet.Range($"B{row}:B{row + 1}").Merge();
    // ...其他列处理
}

使用教程

步骤 1：准备工作

  1. 确保电脑安装.NET Framework 4.7.2 或更高版本
  2. 准备需要转换的 SHP 文件（包含点数据及必要属性字段）

步骤 2：操作流程

  1. 打开工具，点击【浏览...】选择 SHP 文件
  2. 选择 Excel 输出目录
  3. 在字段映射区配置 SHP 字段与成果表字段的对应关系
  4. 填写制表人、审核人信息
  5. 点击【开始处理】，工具自动完成转换
  6. 处理完成后自动打开输出目录，获取生成的 Excel 文件

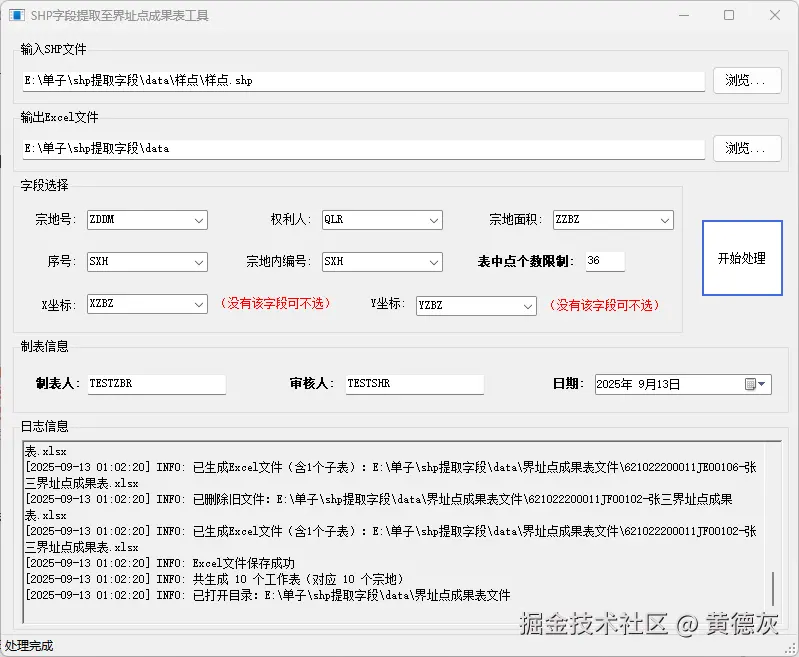

界面展示


输出结果展示


界面主要分为以下区域：

  • SHP 文件选择区：指定输入的地理数据文件
  • 输出设置区：配置 Excel 保存路径
  • 字段映射区：关联 SHP 字段与成果表所需字段
  • 制表信息区：填写制表人、审核人等元数据
  • 日志信息区：显示实时处理状态

工具优势

  1. 高效自动化：告别手动录入，处理 500 宗地仅需 3 分钟
  2. 格式规范：严格遵循界址点成果表的行业标准格式
  3. 灵活适配：支持不同 SHP 文件结构，可自定义字段映射
  4. 稳定可靠：内置错误处理和文件冲突检测机制

应用与反馈

目前工具已开放使用，可联系作者获取授权。

  • 电话：18428359455
  • QQ: 1652885119
  • 功能定制：支持根据企业需求定制表格样式和数据处理规则

写在最后

这款工具源于实际工作中的痛点解决，希望能帮到更多同行。如果觉得有用，欢迎点赞收藏，也欢迎提出改进建议，后续会根据需求继续进行完善。
