理解App 端获取 AMS（ActivityManagerService）客户端代理的流程

Android童话镇
79 阅读7分钟

要理解 App 端获取 AMS（ActivityManagerService）客户端代理的流程，需先明确核心背景：AMS 是 Android 系统中最核心的系统服务之一，运行在system_server进程，负责 Activity 管理、进程调度等核心功能。由于 App 运行在独立的应用进程，必须通过Binder 跨进程通信（IPC）  与 AMS 交互，而 App 拿到的 “AMS 客户端代理” 本质是IActivityManager接口的实现类（由 AIDL 编译器生成），用于封装 Binder 通信逻辑。

一、核心原理铺垫

在分析流程前，先明确 3 个关键概念：

  1. AIDL 接口（IActivityManager） ：定义 AMS 客户端与服务端的通信协议，编译后生成IActivityManager.Stub（服务端抽象类，AMS 需继承实现）和IActivityManager.Stub.Proxy（客户端代理类，App 实际持有）。
  2. ServiceManager：系统服务的 “注册表”，运行在system_server进程，管理所有已注册的系统服务（如 AMS、PMS），App 通过它获取目标服务的 Binder 引用。
  3. SystemServiceRegistry：Android 框架层的 “系统服务分发中心”，在应用进程启动时预注册所有系统服务的 “获取逻辑”（如ACTIVITY_SERVICE对应如何获取 AMS 代理），避免硬编码耦合。

二、App 获取 AMS 客户端代理的详细流程

以下流程基于 Android 10（API 29）源码，核心逻辑在各 Android 版本中保持一致，仅细节有微调。流程分为6 个关键步骤，每个步骤结合源码解析：

步骤 1：App 调用Context.getSystemService(ACTIVITY_SERVICE)

App 获取 AMS 代理的入口是Context的getSystemService方法，通常在 Activity/Application 中调用：

// App代码示例：获取AMS客户端代理
ActivityManager ams = (ActivityManager) getSystemService(Context.ACTIVITY_SERVICE);

Context是抽象类，其实际实现类是ContextImpl（每个 App 进程会初始化一个ContextImpl实例），因此该方法的具体逻辑在ContextImpl中：

// ContextImpl.java（frameworks/base/core/java/android/app/ContextImpl.java）
@Override
public Object getSystemService(String name) {
    // 委托给SystemServiceRegistry处理服务获取
    return SystemServiceRegistry.getSystemService(this, name);
}

步骤 2：SystemServiceRegistry根据服务名匹配 “服务获取器”

SystemServiceRegistry是框架层的 “系统服务注册中心”，在类加载时（应用进程启动阶段）通过静态代码块预注册所有系统服务，包括ACTIVITY_SERVICE对应的获取逻辑。

关键源码：SystemServiceRegistry的静态注册

// SystemServiceRegistry.java（frameworks/base/core/java/android/app/SystemServiceRegistry.java）
static {
    // 注册ACTIVITY_SERVICE：服务名 -> 服务获取器（ServiceFetcher）
    registerService(Context.ACTIVITY_SERVICE, ActivityManager.class,
            new CachedServiceFetcher<ActivityManager>() {
                @Override
                public ActivityManager createService(ContextImpl ctx) {
                    // 核心：通过ActivityManager.getService()获取代理
                    return ActivityManager.getService();
                }
            });

    // 同时注册其他服务（如PMS、WMS等）
    // registerService(Context.POWER_SERVICE, PowerManager.class, ...)
    // ...
}

// 对外提供的服务获取入口
public static Object getSystemService(ContextImpl ctx, String name) {
    // 根据服务名获取预注册的ServiceFetcher
    ServiceFetcher<?> fetcher = SYSTEM_SERVICE_FETCHERS.get(name);
    if (fetcher == null) {
        return null;
    }
    // 调用ServiceFetcher获取服务实例（含缓存逻辑）
    return fetcher.getService(ctx);
}

这里的CachedServiceFetcher是ServiceFetcher的子类，核心作用是缓存服务代理（避免每次获取都重新创建），其getService方法会先检查缓存，无缓存则调用createService创建。

步骤 3：ServiceFetcher调用ActivityManager.getService()

CachedServiceFetcher的createService方法直接委托给ActivityManager.getService()，这是获取 AMS 代理的 “桥梁方法”。

关键源码：ActivityManager.getService()

// ActivityManager.java（frameworks/base/core/java/android/app/ActivityManager.java）
public static IActivityManager getService() {
    // 单例模式：缓存IActivityManager代理实例
    return IActivityManagerSingleton.get();
}

// 静态单例，负责创建和缓存IActivityManager代理
private static final Singleton<IActivityManager> IActivityManagerSingleton =
        new Singleton<IActivityManager>() {
            @Override
            protected IActivityManager create() {
                // 1. 通过ServiceManager获取AMS的Binder引用（IBinder对象）
                final IBinder b = ServiceManager.getService(Context.ACTIVITY_SERVICE);
                // 2. 将IBinder转换为IActivityManager客户端代理
                final IActivityManager am = IActivityManager.Stub.asInterface(b);
                return am;
            }
        };

这里的Singleton是 Android 框架的单例工具类，确保IActivityManager代理实例在应用进程中唯一。

步骤 4：ServiceManager.getService()获取 AMS 的 Binder 引用

ServiceManager是系统服务的 “注册表”，运行在system_server进程。ServiceManager.getService(String name)的作用是：跨进程查询name对应的系统服务（此处为 AMS）的 Binder 对象。

关键细节：

  • ServiceManager本身也是一个 Binder 服务（IServiceManager），App 通过ServiceManager的代理与其实例通信。
  • ServiceManager.getService("activity")返回的IBinder对象，是 AMS 在应用进程中的 “Binder 句柄”（可理解为跨进程通信的 “地址”）。

源码简化（ServiceManager.java）：

// ServiceManager.java（frameworks/base/core/java/android/os/ServiceManager.java）
public static IBinder getService(String name) {
    try {
        // 调用IServiceManager的getService方法（跨进程）
        IBinder service = sServiceManager.getService(name);
        return service;
    } catch (RemoteException e) {
        throw e.rethrowFromSystemServer();
    }
}

// sServiceManager是IServiceManager的客户端代理（初始化时获取）
private static IServiceManager sServiceManager;
static {
    // 连接ServiceManager，获取其代理
    sServiceManager = ServiceManagerNative.asInterface(BinderInternal.getContextObject());
}

步骤 5：IActivityManager.Stub.asInterface()转换为客户端代理

ServiceManager返回的IBinder是 “原始” 的 Binder 句柄，无法直接调用 AMS 的方法。需通过IActivityManager.Stub.asInterface(IBinder)将其转换为IActivityManager接口的实现类 ——客户端代理（Proxy） 。

该方法由 AIDL 编译器自动生成（生成文件路径：out/soong/.intermediates/frameworks/base/core/java/android/app/IActivityManager.java），核心逻辑如下：

// IActivityManager.java（AIDL生成）
public interface IActivityManager extends IInterface {
    // 服务端抽象类（AMS需继承实现）
    public static abstract class Stub extends Binder implements IActivityManager {
        // 将IBinder转换为IActivityManager代理
        public static IActivityManager asInterface(IBinder obj) {
            if (obj == null) {
                return null;
            }
            // 1. 若在同一进程（极少情况，如system_server内部调用），直接返回服务端实例
            IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
            if (iin != null && iin instanceof IActivityManager) {
                return (IActivityManager) iin;
            }
            // 2. 跨进程：返回Proxy代理类（封装Binder通信）
            return new Proxy(obj);
        }

        // 客户端代理类（App实际持有）
        private static class Proxy implements IActivityManager {
            private IBinder mRemote; // 步骤4获取的AMS Binder引用

            Proxy(IBinder remote) {
                mRemote = remote;
            }

            // 示例：调用AMS的startActivity方法（通过Binder发送请求）
            @Override
            public int startActivity(...) throws RemoteException {
                // 封装参数为Parcel
                Parcel _data = Parcel.obtain();
                Parcel _reply = Parcel.obtain();
                int _result;
                try {
                    _data.writeInterfaceToken(DESCRIPTOR);
                    // 写入startActivity的参数（如Intent、ActivityInfo等）
                    // ...
                    // 发送Binder请求到服务端（AMS），阻塞等待响应
                    mRemote.transact(Stub.TRANSACTION_startActivity, _data, _reply, 0);
                    _reply.readException();
                    _result = _reply.readInt();
                } finally {
                    _reply.recycle();
                    _data.recycle();
                }
                return _result;
            }

            // 其他AMS方法（如finishActivity、bindService等）的代理实现...
        }
    }

    // AMS的核心方法定义（如startActivity、getRunningTasks等）
    int startActivity(...) throws RemoteException;
    // ...
}

步骤 6：缓存代理并返回给 App

ActivityManager.getService()通过Singleton缓存IActivityManager代理实例后，将其返回给ServiceFetcher，ServiceFetcher再将其向上传递给ContextImpl，最终返回给 App。

App 拿到的ActivityManager实例，其内部持有IActivityManager代理，所有对ActivityManager的操作（如getRunningAppProcesses()）都会委托给该代理，通过 Binder 跨进程调用 AMS 的服务端实现。

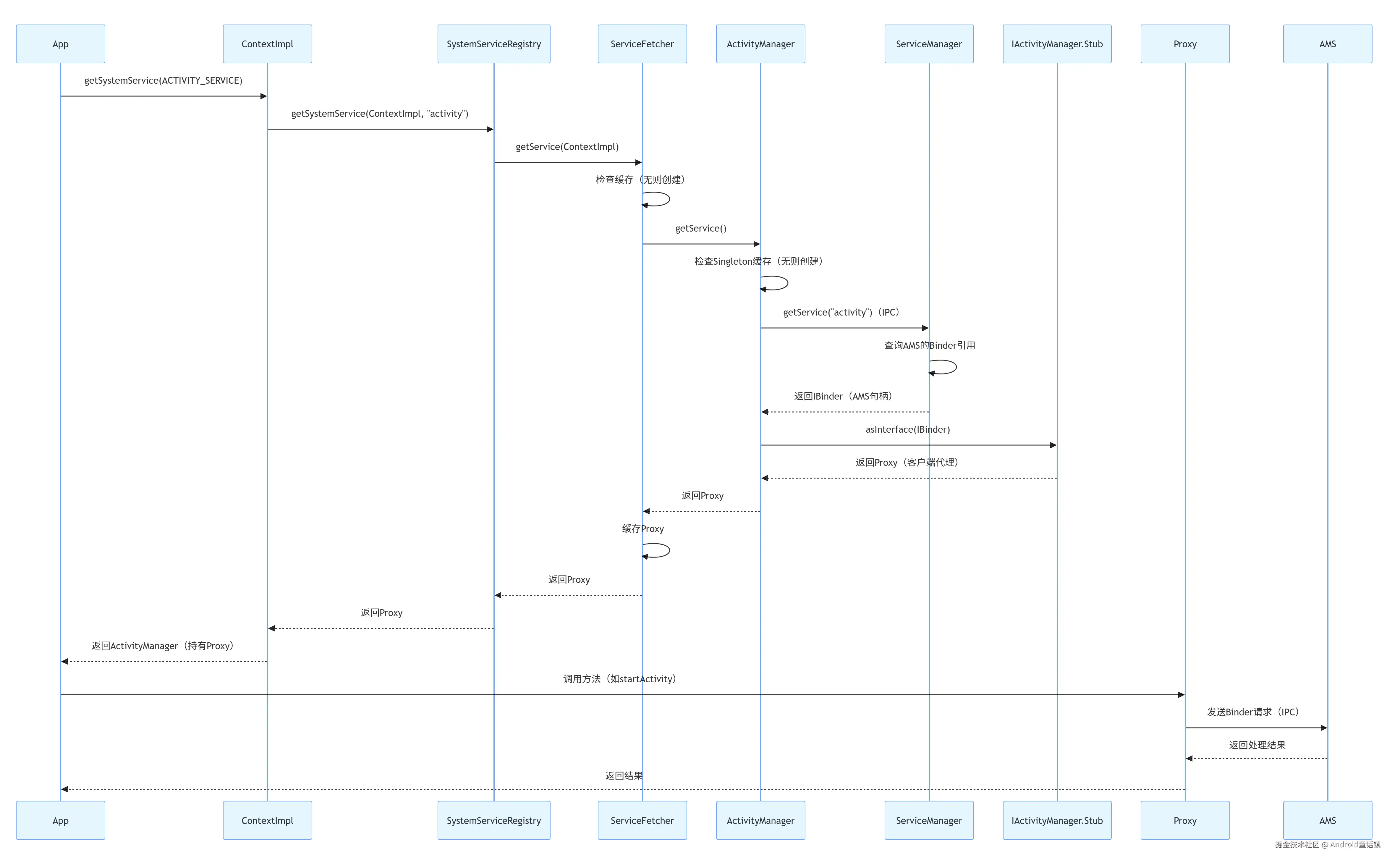

三、时序图（Mermaid 语法）

以下时序图清晰展示了各参与者（进程 / 类）的交互顺序，标注了关键跨进程通信（IPC）节点：


AMSProxyIActivityManager.StubServiceManagerActivityManagerServiceFetcherSystemServiceRegistryContextImplAppAMS（system_server进程）ServiceManager（system_server进程）ActivityManager（App进程）ServiceFetcher（App进程）SystemServiceRegistry（App进程）ContextImpl（App进程）App（应用进程）AMSProxyIActivityManager.StubServiceManagerActivityManagerServiceFetcherSystemServiceRegistryContextImplAppAMS（system_server进程）ServiceManager（system_server进程）ActivityManager（App进程）ServiceFetcher（App进程）SystemServiceRegistry（App进程）ContextImpl（App进程）App（应用进程）getSystemService(ACTIVITY_SERVICE)getSystemService(ContextImpl, "activity")getService(ContextImpl)检查缓存（无则创建）getService()检查Singleton缓存（无则创建）getService("activity")（IPC）查询AMS的Binder引用返回IBinder（AMS句柄）asInterface(IBinder)返回Proxy（客户端代理）返回Proxy缓存Proxy返回Proxy返回Proxy返回ActivityManager（持有Proxy）调用方法（如startActivity）发送Binder请求（IPC）返回处理结果返回结果

四、关键节点补充说明

  1. 缓存机制：

    • ActivityManager通过Singleton缓存IActivityManager代理，确保应用进程中唯一。
    • SystemServiceRegistry的CachedServiceFetcher也会缓存ActivityManager实例，避免重复创建。

  2. 跨进程通信边界：

    • 仅ServiceManager.getService()和Proxy调用mRemote.transact()是跨进程操作（从 App 进程到system_server进程），其他步骤均在 App 进程内执行。

  3. 权限控制：

    • App 获取 AMS 代理本身无需特殊权限，但调用代理的敏感方法（如forceStopPackage()）时，AMS 会在服务端检查权限（如android.permission.FORCE_STOP_PACKAGES），无权限则抛出SecurityException。

  4. 版本差异：

    • Android O（8.0，API 26）后，ServiceManager的部分接口被隐藏（如getService），但框架层仍通过内部 API 调用，对 App 层流程无影响。
    • Android 12（API 31）后，IActivityManager的部分方法被迁移到ActivityTaskManagerService（ATMS），但 “获取代理” 的核心流程不变。

总结

App 获取 AMS 客户端代理的本质是 “通过系统服务注册中心找到获取逻辑，再通过 Binder 跨进程获取服务端句柄，最后转换为封装通信逻辑的代理类”。整个流程由 Android 框架层高度封装，App 无需关注 Binder 通信细节，只需通过getSystemService即可便捷地与 AMS 交互，体现了 Android 系统架构的解耦与易用性。
