从0到1构建MES系统17-大屏设计器

一、概述

在现代制造企业的数字化转型中，生产过程数据、设备状态、质量监控等信息需要以直观的方式呈现给管理者和一线人员。数据可视化大屏因此成为 MES（Manufacturing Execution System）系统的标配模块之一。
本文结合我在 MES 行业的开发与业务经验，分享如何将开源 go-view 大屏设计器无缝集成到现有 MES 项目中，并实现与企业级登录权限、业务数据接口的打通。

二、背景

传统 MES 系统的数据展示多依赖报表或固定页面，迭代慢、交互差，难以满足生产现场对实时、灵活展示的需求。
而 go-view 作为一款基于 Vue3 + TypeScript 的开源大屏设计器，支持可视化拖拽、组件化管理、动态数据绑定等特性，可以帮助开发团队快速构建炫酷、实时的数据大屏。
优势总结：

• 开源免费，二次开发成本低
• 丰富的图表与组件生态，支持实时数据刷新
• 支持自定义接口与多种数据源，便于和 MES、WMS、QMS、EAM 等模块对接

三、功能介绍

在本次集成方案中，我们的目标包括：

1. 可视化设计：运维或业务人员可在浏览器中拖拽组件，自由排版，配置数据源。
2. 数据实时渲染：对接 MES 项目的接口，展示产线 OEE、设备稼动率、WMS 库存等关键指标。
3. 统一权限管理：兼容原有的企业 SSO 或 Token 认证体系，保证数据安全。
4. 附件与资源管理：支持从项目后台读取图片、视频等静态资源，满足丰富的展示需求。

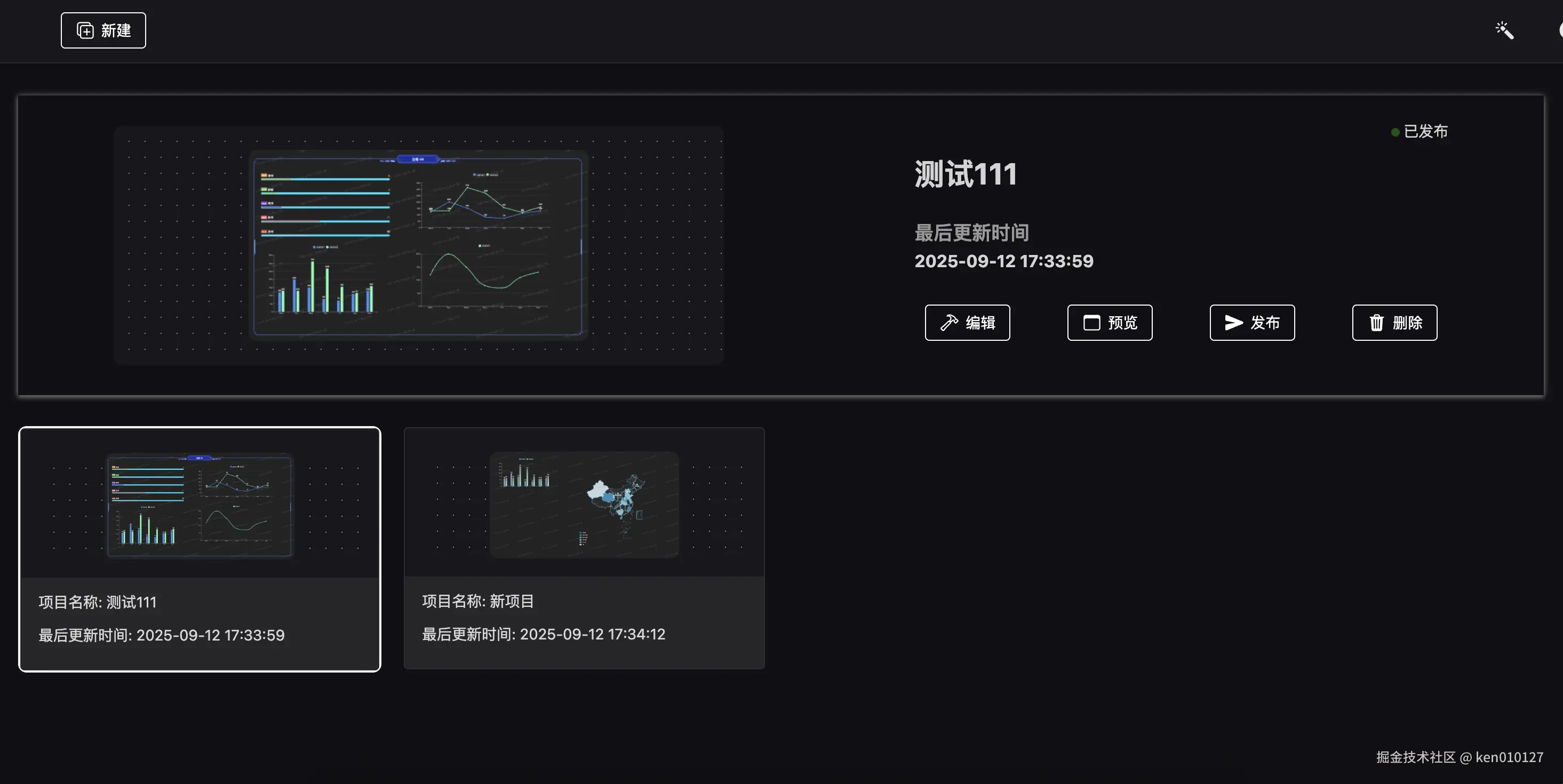

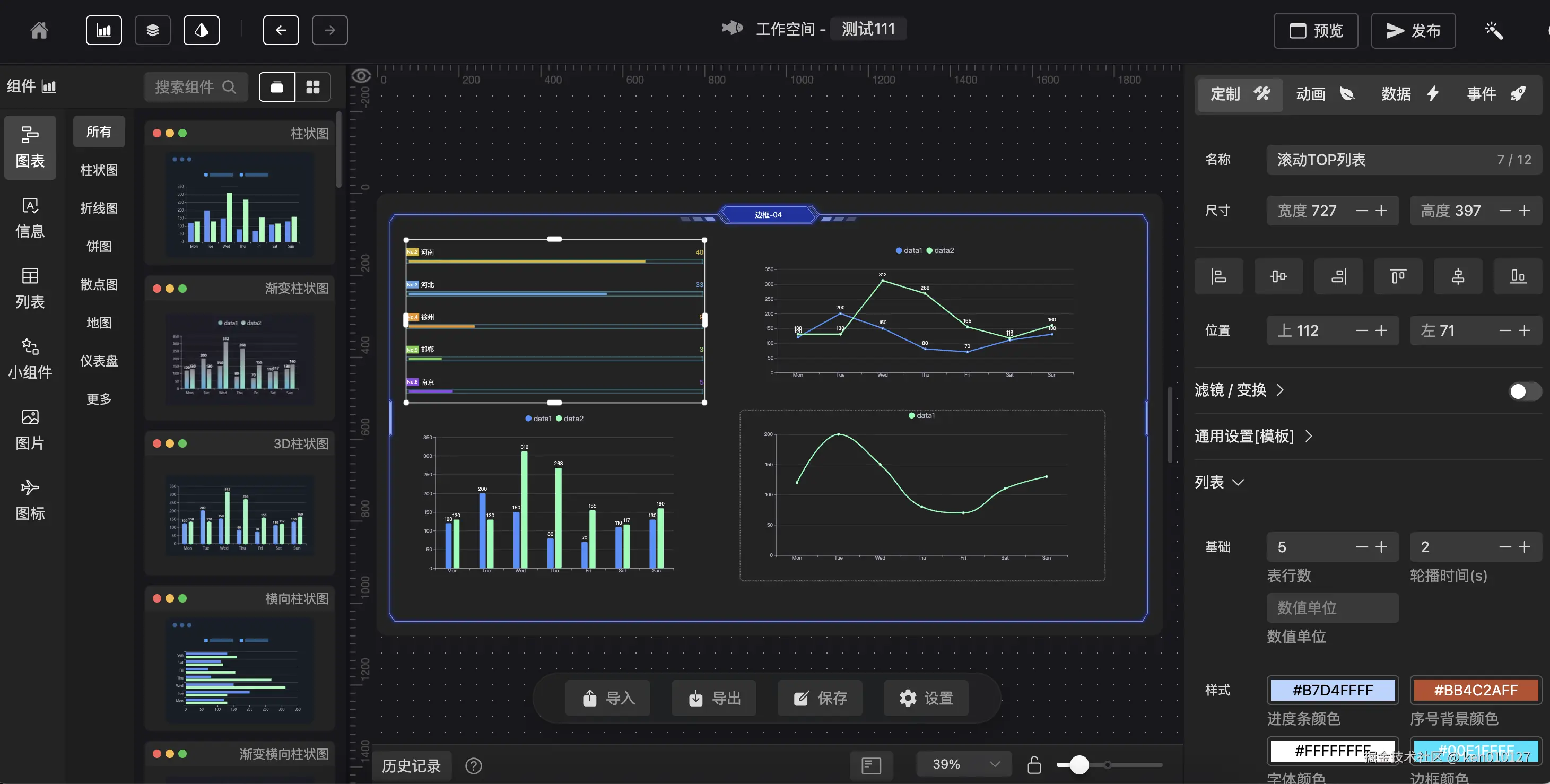

以下是集成后界面展示：

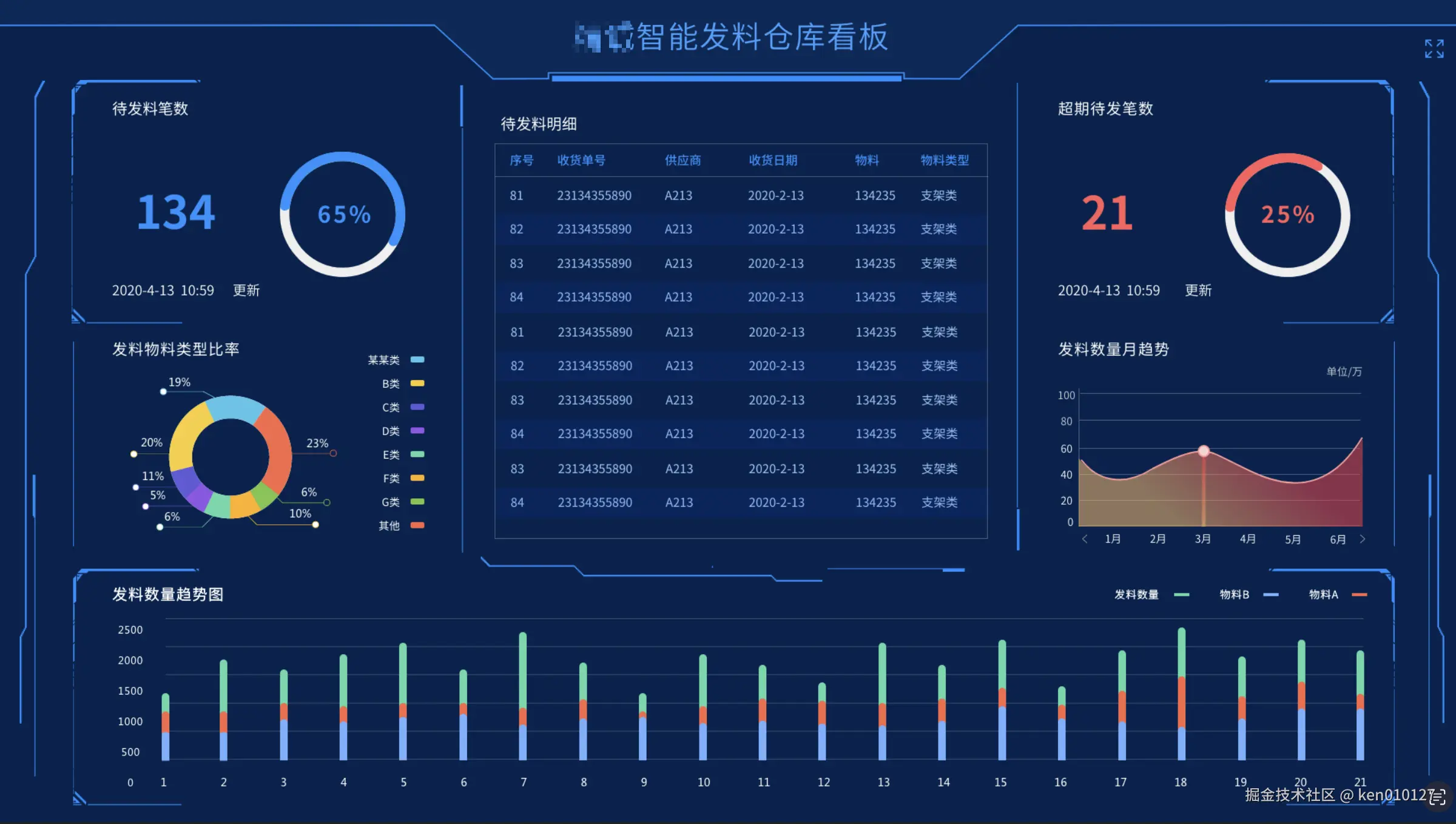

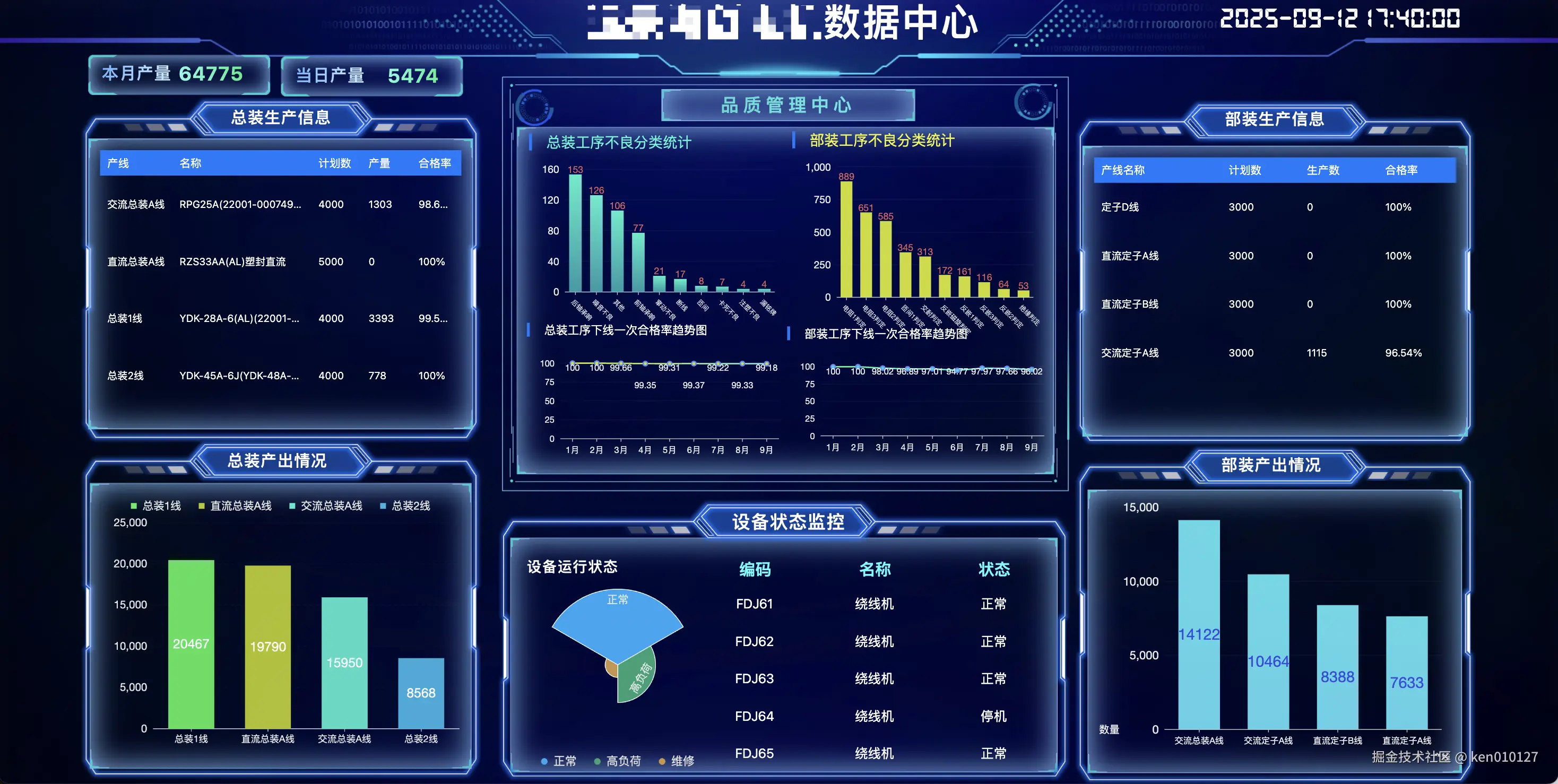

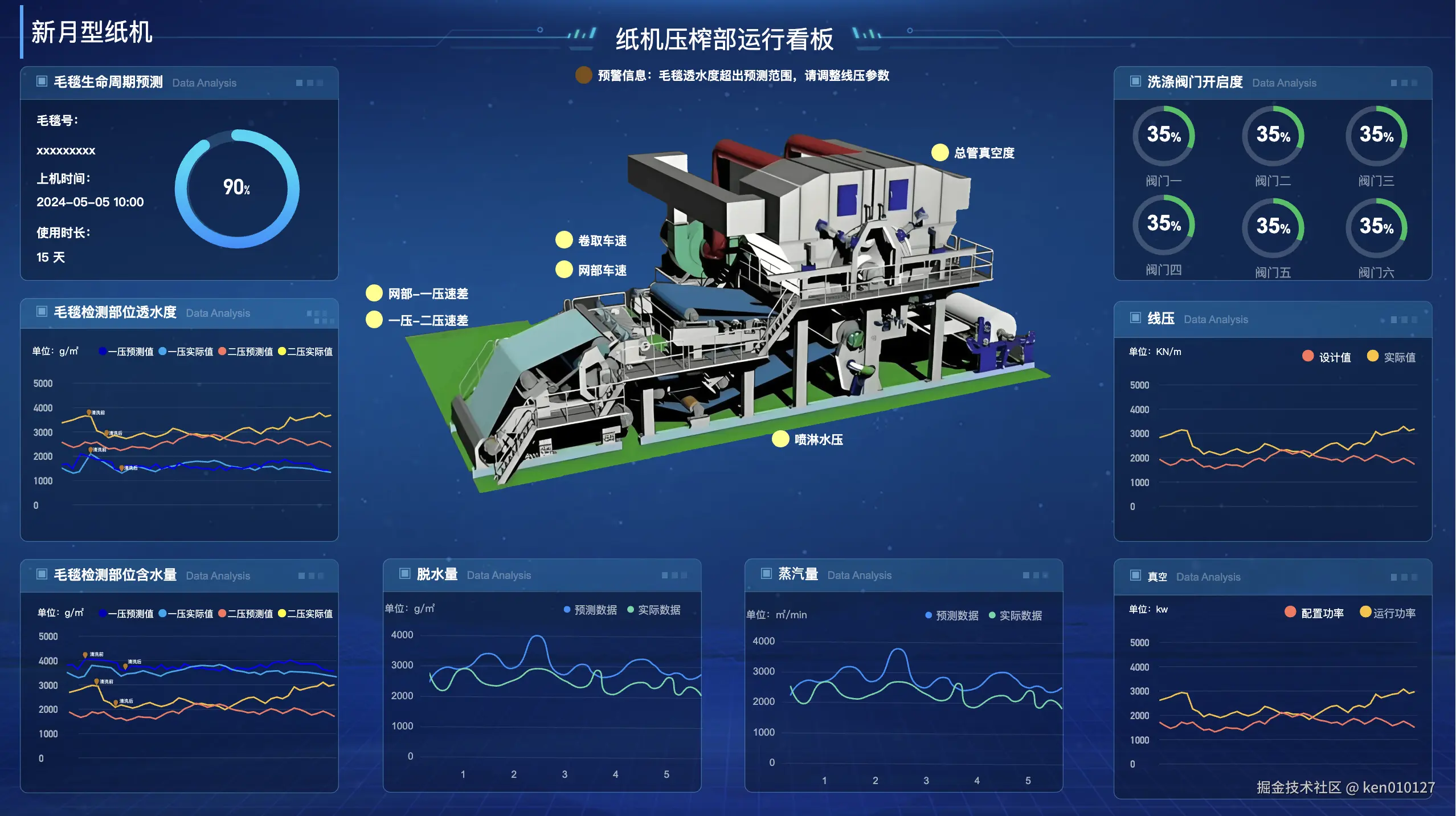

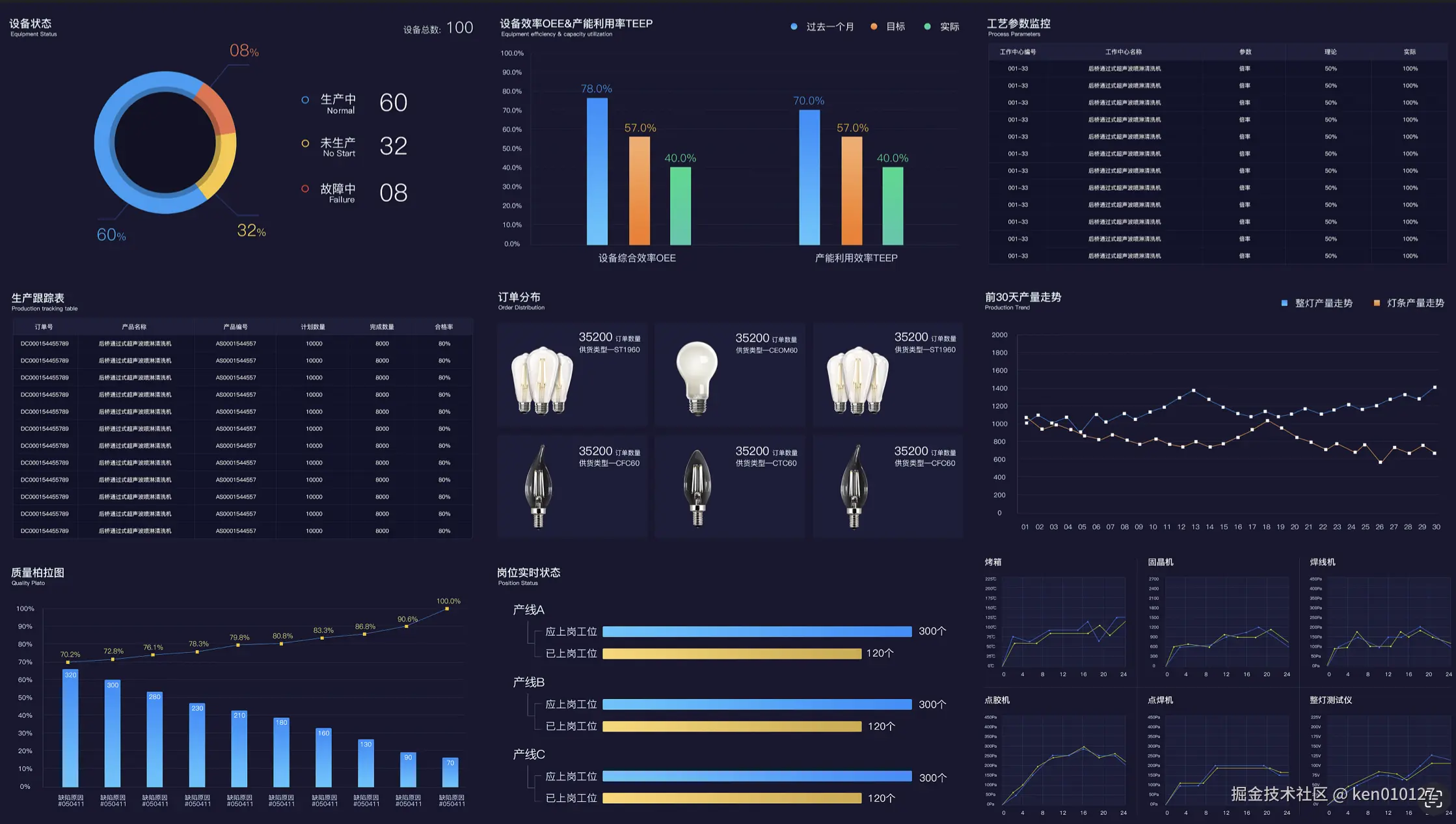

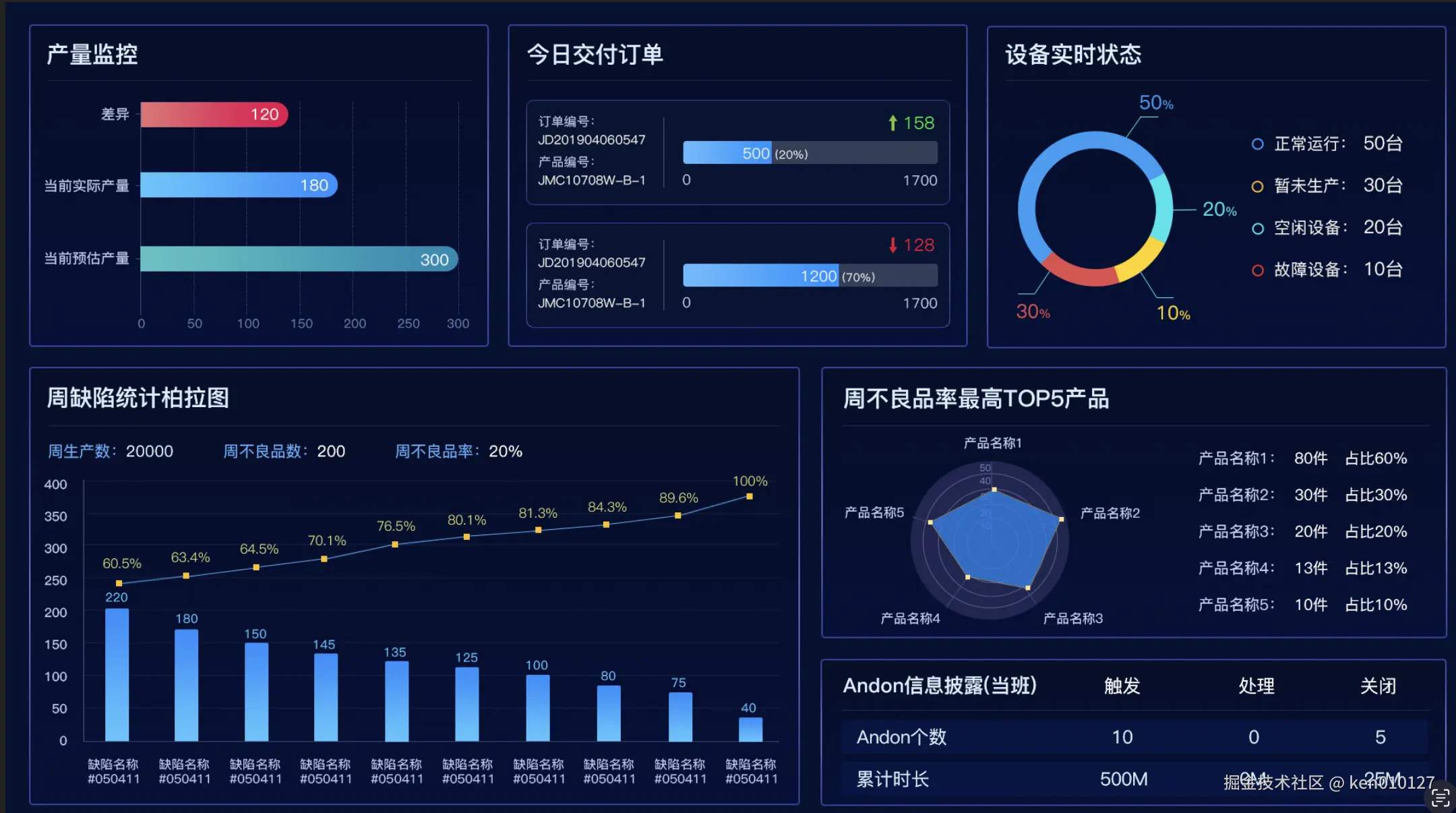

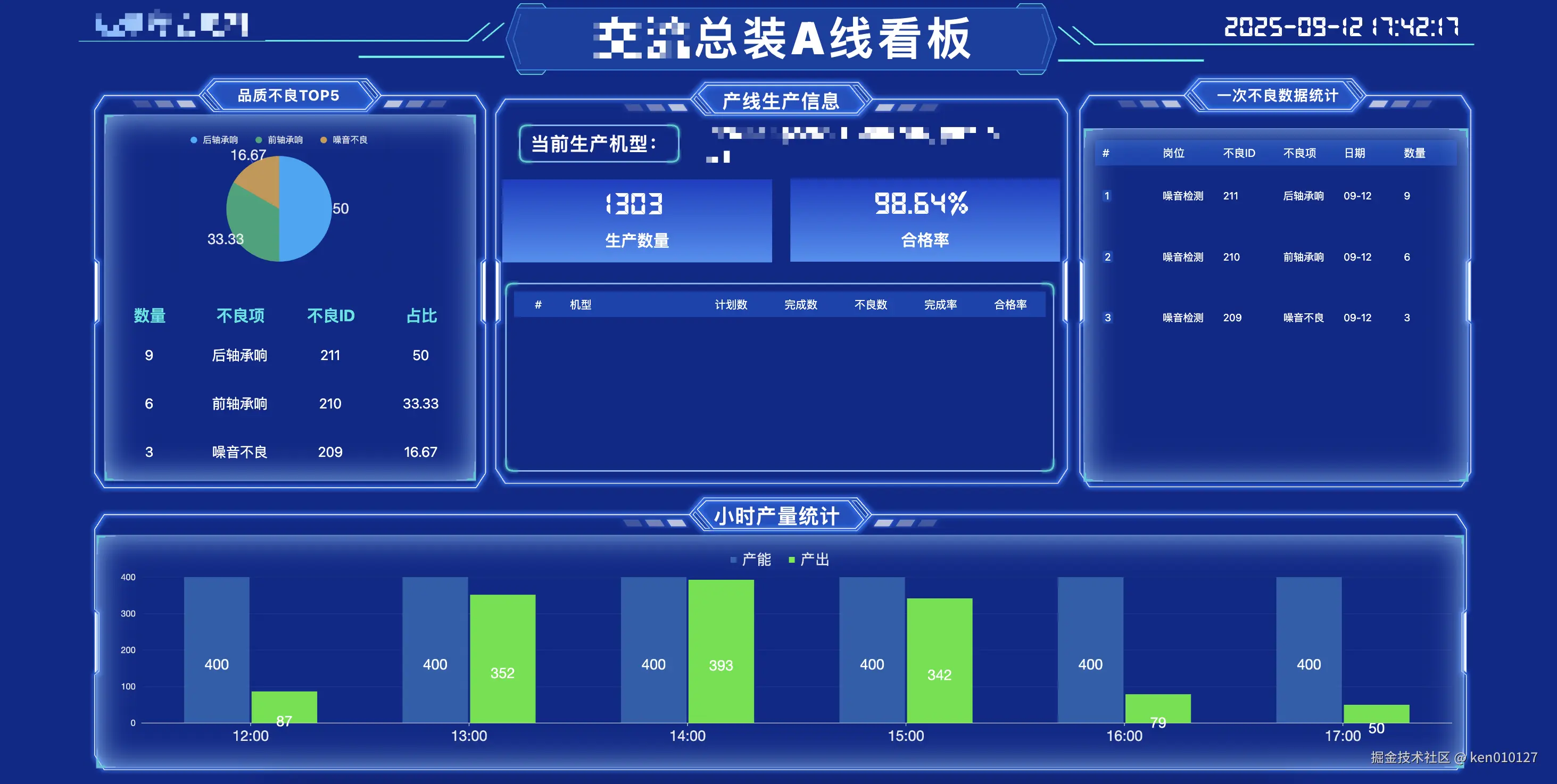

以下是项目中案例展示

四、开发设计

1. 引入 go-view

• 将 go-view 作为独立子应用部署，建议使用 vite 打包产物。
• 通过 iframe 方式挂载到 MES 前端框架中，确保与现有路由不冲突。

git clone https://gitee.com/dromara/go-view.git
cd go-view
pnpm install
pnpm build

注意： 这里使用的是go-view的1.x版本，在项目上出现了情况，由于有些电视的浏览器版本过低使用 2.x 版本的话可能会导致 go-view运行报错。

2. 改造数据接口

后端

/**
 * 大屏项目Controller
 * * @author fwj * @since 2025-08-08 */@Slf4j
@Tag(name = "大屏项目控制器", description = "大屏项目控制器")
@RestController
@RequestMapping("/goview/project")
public class GoviewProjectController {
    @Autowired
    private GoviewProjectService goviewProjectService;

    @Autowired
    private GoviewProjectDataService goviewProjectDataService;

    @Autowired
    private GoviewFileService goviewFileService;

    @Autowired
    private FileServiceContext fileServiceContext;

    @Operation(summary = "查询大屏项目列表", description = "查询大屏项目列表")
    @PostMapping("/pageList")
    public Result<IPage<GoviewProject>> pageList(@Parameter(description = "查询参数") @RequestBody GoviewProjectParam goviewProjectParam) {
        Page<GoviewProject> page = new Page<>(goviewProjectParam.getPage(), goviewProjectParam.getPageSize());
        GoviewProject goviewProject = new GoviewProject();
        BeanUtils.copyProperties(goviewProjectParam, goviewProject);
        QueryWrapper<GoviewProject> wrapper = QueryWrapperUtil.build(goviewProject);
        IPage<GoviewProject> list = goviewProjectService.page(page, wrapper);
        return Result.success(list);
    }

    @Operation(summary = "获取大屏项目详细信息", description = "获取大屏项目详细信息")
    @GetMapping(value = "/{id}")
    public Result getInfo(@Parameter(description = "大屏项目ID") @PathVariable("id") Long id) {
        return Result.success(goviewProjectService.getById(id));
    }
    @Operation(summary = "新增大屏项目", description = "新增大屏项目")
    @PostMapping
    public Result<?> save(@Parameter(description = "大屏项目") @RequestBody GoviewProjectVo goviewProject) {
        goviewProjectService.saveProject(goviewProject);
        return Result.success("保存成功", goviewProject.getId());
    }

    @Operation(summary = "修改大屏项目", description = "修改大屏项目")
    @PutMapping
    public Result<?> update(@Parameter(description = "大屏项目") @RequestBody GoviewProjectVo goviewProject) {
        goviewProjectService.updateProject(goviewProject);
        return Result.success("保存成功", goviewProject.getId());
    }

    @Operation(summary = "删除大屏项目", description = "删除大屏项目")
    @DeleteMapping
    public Result<?> remove(@Parameter(description = "删除ID") @RequestParam("ids") Long[] ids) {
        return Result.success(goviewProjectService.removeByIds(Arrays.asList(ids)));
    }

    @Operation(summary = "项目重命名", description = "项目重命名")
    @PostMapping("/rename")
    public Result rename(@RequestBody GoviewProject goviewProject)
    {
        LambdaUpdateWrapper<GoviewProject> updateWrapper= new LambdaUpdateWrapper<>();
        updateWrapper.eq(GoviewProject::getId, goviewProject.getId());
        updateWrapper.set(GoviewProject::getProjectName, goviewProject.getProjectName());
        goviewProjectService.update(updateWrapper);
        return Result.success();
    }


    @Operation(summary="发布/取消项目状态", description="Customize Toolbar…")
    @PutMapping("/publish")
    public Result updateVisible(@RequestBody GoviewProject goviewProject){
        if (goviewProject.getId() == null) {
            throw new BizException("项目ID不能为空！");
        }
        if(goviewProject.getState()==1||goviewProject.getState()==0) {
            LambdaUpdateWrapper<GoviewProject> updateWrapper=new LambdaUpdateWrapper<GoviewProject>();
            updateWrapper.eq(GoviewProject::getId, goviewProject.getId());
            updateWrapper.set(GoviewProject::getState, goviewProject.getState());
            goviewProjectService.update(updateWrapper);
            return Result.success();
        }
        return Result.error("警告非法字段");
    }


    @Operation(summary = "获取项目存储数据", description = "获取项目存储数据")
    @GetMapping("/getData")
    public Result getData(@RequestParam("projectId") Long projectId)
    {
        GoviewProject goviewProject= goviewProjectService.getById(projectId);
        GoviewProjectVo goviewProjectVo=new GoviewProjectVo();
        BeanUtils.copyProperties(goviewProject,goviewProjectVo);

        GoviewProjectData blogText=goviewProjectDataService.getByProjectId(projectId);
        if(blogText!=null) {
            goviewProjectVo.setContent(blogText.getContent());
        }
        return Result.success(goviewProjectVo);

    }

    /**
     * 上传文件
     * @param file 文件流对象
     * @return 文件信息
     */
    @Operation(summary="上传文件", description="上传文件")
    @PostMapping("/upload")
    public Result upload(@RequestParam("file") MultipartFile file) {
        String fileName = file.getOriginalFilename();
        //默认文件格式
        String suffixName = ".png";
        String mediaKey="";
        Long filesize= file.getSize();
        //文件名字
        String fileSuffixName="";
        if(fileName.lastIndexOf(".")!=-1) {//有后缀
            suffixName = fileName.substring(fileName.lastIndexOf(".")).toLowerCase();
        }

        String path = fileServiceContext.uploadFile(file, "goview");

        GoviewFile goviewFile=new GoviewFile();
        goviewFile.setFileName(fileName);
        goviewFile.setFileSize(filesize);
        goviewFile.setFileSuffix(fileSuffixName);
        goviewFile.setFilePath(path);
        goviewFileService.save(goviewFile);
        return Result.success("上传成功", goviewFile.getId());
    }

    /**
     * 下载文件
     *
     * @param attachmentId 附件ID
     */    @GetMapping("/download/{fileId}")
    public void fileDownload(@PathVariable("fileId") Long fileId, HttpServletResponse response, HttpServletRequest request)
    {
        try
        {
            GoviewFile goviewFile = goviewFileService.getById(fileId);
            if (goviewFile == null) {
                throw new FileException("获取文件失败！");
            }

            response.setContentType(MediaType.APPLICATION_OCTET_STREAM_VALUE);
            FileUtils.setAttachmentResponseHeader(response, goviewFile.getFileName());

            byte[] bytes = fileServiceContext.downloadFile(goviewFile.getFilePath());

            FileUtils.writeBytes(bytes, response.getOutputStream());

        }catch (Exception e){
            log.error("下载文件失败", e);
            throw new FileException("下载文件失败！", e);
        }
    }
}

数据库设计

大屏项目 (data_goview_project)

字段名	数据类型	允许空值	主键	注释
id	bigint	否	是	主键
project_name	varchar(256)	否	否	项目名
state	int	是	否	状态
is_delete	int	是	否	是否删除
index_image	varchar(1024)	是	否	封面
remark	varchar(1024)	是	否	备注
create_by	bigint	是	否
create_time	datetime	是	否	创建时间
update_by	bigint	是	否	更新人
update_time	datetime	是	否	更新时间
**大屏项目数据 (data_goview_project_data) **

字段名	数据类型	允许空值	主键	注释
id	bigint	否	是	主键
project_id	bigint	否	否	项目ID
content	text	是	否	项目数据
create_time	datetime	是	否	创建时间
create_by	bigint	是	否	创建人
大屏图片 (data_goview_file)

字段名	数据类型	允许空值	主键	注释
id	bigint	否	是	主键
file_name	varchar(128)	是	否	文件名
file_size	int	是	否	文件大小
file_suffix	varchar(128)	是	否	文件后缀
file_path	varchar(1024)	是	否	文件路径
create_by	bigint	是	否	创建人
create_time	datetime	是	否	创建时间

前端改造

• 修改/src/views/project/items/components/ProjectItemsList/index.vue获取列表数据、发布、编辑、删除的方法，调用新的API和项目后端做交互。
• 修改 /src/views/project/items/components/ProjectItemsCard/index.vue 卡片图片显示的 src ，修改成后后端获取到图片的接口。
• 修改 /src/views/chart/ContentEdit/components/EditTools/index.vue 保存、更新、文件上传、获取项目接口。

3. 统一登录与权限

为保证安全与一致的用户体验，需要解决 go-view 与原系统登录体系不一致 的问题。 方案：使用后端签发的 秘钥 获取 Token，再由大屏设计器在请求头中携带。 流程如下：

1. 首先在系统中为数据大屏新建一个web令牌 ![[Pasted image 20250912172316.png]]
2. MES 后端提供 /system/token/login 接口，使用sa-token工具，登录之后会自动把token写入到请求头中。
3. go-view 在初始化时调用该接口
4. 在axios拦截器中先判断时候有token，如果没有先请求获取token的方法。

// 通过秘钥获取token
export const getJwtToken = async (data: { appCode: string; secret: string }) => {
	return await http(RequestHttpEnum.POST)('/system/token/login', data);
};

4. 部署与运维

• 前端：大屏设计器前端可独立部署在 Nginx 上，通过子路径（如 /bigscreen/）访问。
• 后端：接口与 MES 后端共用一套微服务架构，复用现有日志、监控、权限系统。

五、总结

在 MES 项目中集成 go-view 大屏设计器，不仅能快速构建高可视化、可拖拽的生产数据大屏，还能通过秘钥登录、接口改造实现与现有权限、数据体系的无缝衔接。
这一方案极大提升了生产现场的可视化水平与运维灵活性，对于需要统一管理 WMS、QMS、EAM、CRM、SCM 等模块的制造企业具有很高的实践价值。

本文源码已上传Gitee 开源项目地址：

• 前端仓库
• 后端仓库

欢迎在评论区分享你的技术选型经验，或对本文方案的改进建议！
