数据结构-B+树B+树是一种为磁盘优化的多路平衡查找树，通过降低树高和集中存储数据来减少磁盘IO次数。 “树的高度”

要理解 B + 树，首先要明确它的核心定位：一种为磁盘等外存设备优化的多路平衡查找树。它的设计初衷是解决 “磁盘 IO 效率低” 的痛点 —— 由于磁盘读写速度远慢于内存，B + 树通过 “降低树高、集中存储数据、优化范围查询”，最大限度减少磁盘 IO 次数，成为数据库索引、文件系统索引的核心数据结构。

在讲解原理前，我们先铺垫两个关键背景：

磁盘 IO 的特点：磁盘读写以 “块” 为单位（比如一个块 4KB），每次 IO 会读取一个完整的块到内存。树的每个节点恰好对应一个磁盘块，因此 “树的高度” 直接等于 “查询时的 IO 次数”。
与二叉树的本质区别：二叉树是 “二路” 结构，树高会随数据量呈对数增长（如 100 万数据约 20 层），导致 20 次 IO；B + 树是 “多路” 结构，一层节点可对应几十个甚至上百个子节点，树高通常仅 3-4 层（1000 万数据也只需 3-4 次 IO）。

一、B + 树的核心概念与结构

1. 关键概念：“阶”（Order）

“阶” 是 B + 树的 “容量单位”，定义了节点的最大子节点数。通常我们说 “m 阶 B + 树”，需满足两个规则：

非叶子节点：最多存储 m-1 个 “索引键”，最多有 m 个子节点（因为每个键对应一个子节点的分割点）。
叶子节点：最多存储 m-1 个 “数据键 + 数据地址”（或直接存数据），无子女。
最小容量限制（平衡的关键）：为保证树的 “平衡”，所有非根节点的键数不能少于 ⌈m/2⌉ - 1（⌈⌉ 表示向上取整），子节点数不能少于 ⌈m/2⌉。

例子：3 阶 B + 树（m=3）

非叶子节点：最多 2 个键、3 个子节点；最少 1 个键、2 个子节点。
叶子节点：最多 2 个键 + 数据；最少 1 个键 + 数据。

2. 节点的两种类型

B + 树的节点分为 “非叶子节点” 和 “叶子节点”，两者功能完全不同，这是 B + 树与 B 树的核心区别之一。

节点类型	存储内容	功能
非叶子节点	仅存 “索引键”（无数据），每个键对应一个子节点的 “范围边界”	引导查找方向，类似 “目录的目录”
叶子节点	存 “数据键 + 数据地址”（或直接存数据），所有叶子节点通过 “双向链表” 连接	实际存储数据，支持单值查找和范围查找

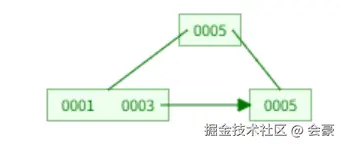

结构示意图（以 3 阶 B + 树为例）：

3. B + 树的 5 个核心特性

这些特性是理解其效率的关键，必须牢记：

平衡特性：所有叶子节点在同一层，保证任何查询的 IO 次数相同（查找效率稳定）。
非叶子仅索引：非叶子节点只存索引键，不存数据 —— 这意味着同样大小的磁盘块，能存更多键，子节点数更多，树更矮（IO 更少）。
叶子存全量数据：所有数据（或数据地址）都集中在叶子节点，非叶子节点的键是叶子节点键的 “副本”（比如根节点的 3，是叶子节点中 3 的副本）。
叶子有序链表：所有叶子节点按键的顺序用双向链表连接，这是 “范围查询高效” 的核心（无需回溯树结构，直接遍历链表）。
键有序性：每个节点内的键都按升序（或降序）排列，保证查找时能通过二分法快速定位。

二、B + 树的关键操作（附 3 阶实例）

B + 树的操作围绕 “保持平衡” 展开，核心是插入时的 “分裂” 和删除时的 “合并 / 借键” 。我们以最典型的 3 阶 B + 树为例，拆解查找、插入、删除过程。

1. 查找操作：单值查找 + 范围查找

查找是 B + 树最常用的操作，分为 “单值查找” 和 “范围查找”，两者都依赖于 “键有序” 和 “叶子链表”。

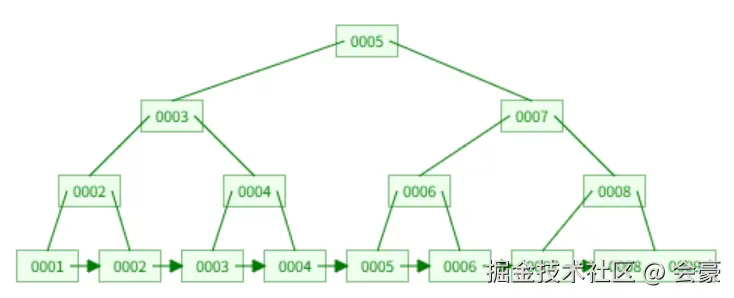

我们还是以这个数据为示例

（1）单值查找：找 “键 = 5”

步骤：

从根节点开始：根节点键为 [5]，5 等于 5，如果小于 5，则进入左边节点，如果大于等于 5 ，则进入右边节点，因此进入右边子节点 [7]（非叶子）。
中间节点 [7]：5 小于 7，进入其对应的左侧子节点 [6]（中间节点）。
中间节点 [6]：5 小于 6，进入其对应的左侧子节点 [5]（叶子节点）。
叶子节点 [5]：二分法找到键 = 5，直接获取对应数据。

IO 次数：4 次（根→中间非叶子→中间非叶子→叶子），对应树高 4。

上面的示例有些过于简单，接下来展示一个相对复杂的示例

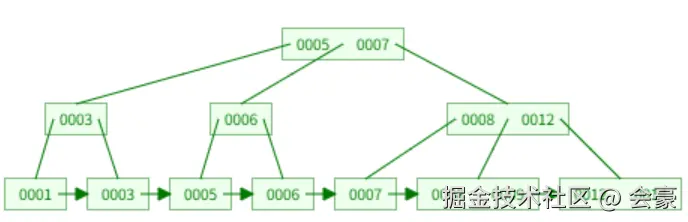

请看下面的数据

（1）单值查找：找 “键 = 12”

步骤：

从根节点开始：根节点键为 [5，7]，如果查找的数值小于5，则进入左子节点，如果在5-7之间，则进入中间子节点，如果大于7，则进入右子节点。我们可以看到 12 大于 7，进入右子节点（中间节点）。
中间节点 [8，12]：查找值 12 等于索引值 12，进入右子节点（叶子节点）。
叶子节点 [12，14]：二分法找到键 = 12，直接获取对应数据。

IO 次数：3 次（根→中间非叶子→叶子），对应树高 3。

（2）范围查找：找 “键≥5 且≤9”

步骤：

先按单值查找找到 “键 = 5” 所在的叶子节点 [5]。
利用叶子节点的双向链表，依次遍历后续叶子节点：[5] → [6] → [7] → [8，9] 。
从这些叶子中提取键在 5-9 之间的数据（5、6、7、8、9）。

优势：范围查找无需回溯树，仅需 “1 次定位 + 链表遍历”，效率远高于 B 树（B 树需回溯树结构找相邻节点）。

2. 插入操作：核心是 “节点满时分裂”

核心原则

在插入任何新数据之前，必须牢记 B+ 树的几个核心特征，插入操作就是为了维护这些特征：

有序性：所有节点（内部节点的键和叶子节点的数据）必须保持有序。
平衡性：所有叶子节点必须位于同一层。
节点容量：每个节点最多包含 m 个键（或数据项），最少包含 ⌈m/2⌉ 个键（根节点除外）。

插入过程可以概括为：寻找正确的叶子节点 -> 插入数据 -> 如果节点“溢出”则分裂 -> 递归调整父节点。

详细步骤

假设我们有一个阶数为 m 的 B+ 树（即每个节点最多有 m 个孩子，或 m-1 个键）。

第 1 步：查找正确的叶子节点

从根节点开始，自上而下遍历树，根据待插入的键 K 与节点内键的比较结果，选择正确的分支，直到找到应该包含 K 的那个叶子节点（Leaf Node）。

第 2 步：将键值对插入叶子节点

在找到的正确叶子节点中，将新的键 K 和其对应的数据（或指针）按顺序插入。这意味着你需要移动已有的键来保持节点内的有序性。

第 3 步：判断叶子节点是否需要分裂

插入新键后，检查该叶子节点是否已满（即键的数量是否超过了 m-1）。

如果未满（键数 <= m-1）：插入操作结束，树依然保持平衡。
如果已满（键数 == m）：需要执行分裂操作（Splitting）。

第 4 步：分裂叶子节点

创建新节点：创建一个新的叶子节点。
重新分配数据：将原已满的叶子节点中的 m 个键值对平均分配。通常的做法是：
- 原节点保留前 ⌈m/2⌉ 个键值对。
- 新节点接收后 ⌊m/2⌋ 个键值对。
设置链表指针：维护叶子节点之间的双向链表结构。
- 将新节点的 next 指针指向原节点的下一个叶子节点。
- 将原节点的 next 指针指向新节点。
- 更新前一个叶子节点（如果存在）的 next 指针。
向上冒泡键：将新节点的第一个键（即最小的键）复制到父节点中。这个键将成为父节点中用于导航到新节点的索引。

关键点：分裂叶子节点时，复制最小键到父节点。

第 5 步：递归调整父节点

将冒泡上来的新键插入到父节点中。这个插入过程可能又会导致父节点溢出。

在父节点中插入：将第 4 步中冒泡上来的键，以及指向新子节点（刚分裂出来的叶子节点）的指针，按顺序插入到父节点中。
检查父节点是否溢出：
- 如果未满：操作结束。
- 如果已满：父节点也需要进行分裂。

第 6 步：分裂内部节点（如果父节点溢出）

分裂内部节点的过程与分裂叶子节点类似，但有一个关键区别：

创建新节点：创建一个新的内部节点。
重新分配键和指针：
- 原父节点保留前 ⌈m/2⌉ 个键和对应的指针。
- 中间位置的键（即第 ⌈m/2⌉ 个键）不会被分配到新节点，而是被提升（Move Up） 到更上一级的父节点。
- 新内部节点接收剩下的 ⌊m/2⌋ 个键和对应的指针。
向上冒泡键：将中间位置的键移动（不是复制）到更上一级的父节点中。

关键点：分裂内部节点时，移动中间键到父节点。

第 7 步：处理根节点分裂

如果分裂一直向上传递到根节点，并且根节点也溢出了，那么：

按照第 6 步的规则分裂根节点。
被提升的中间键会成为一个新的根节点。
树的高度因此增加 1。

总结与要点

操作阶段	关键动作	与 B 树的区别
查找	找到正确的叶子节点	仅在叶子节点插入数据
插入	在叶子节点中按序插入	同 B 树
分裂叶子	复制新节点的最小键到父节点	B 树是移动中间键到父节点
分裂内部	移动中间键到父节点	同 B 树
根分裂	树高增加，产生新根	同 B 树

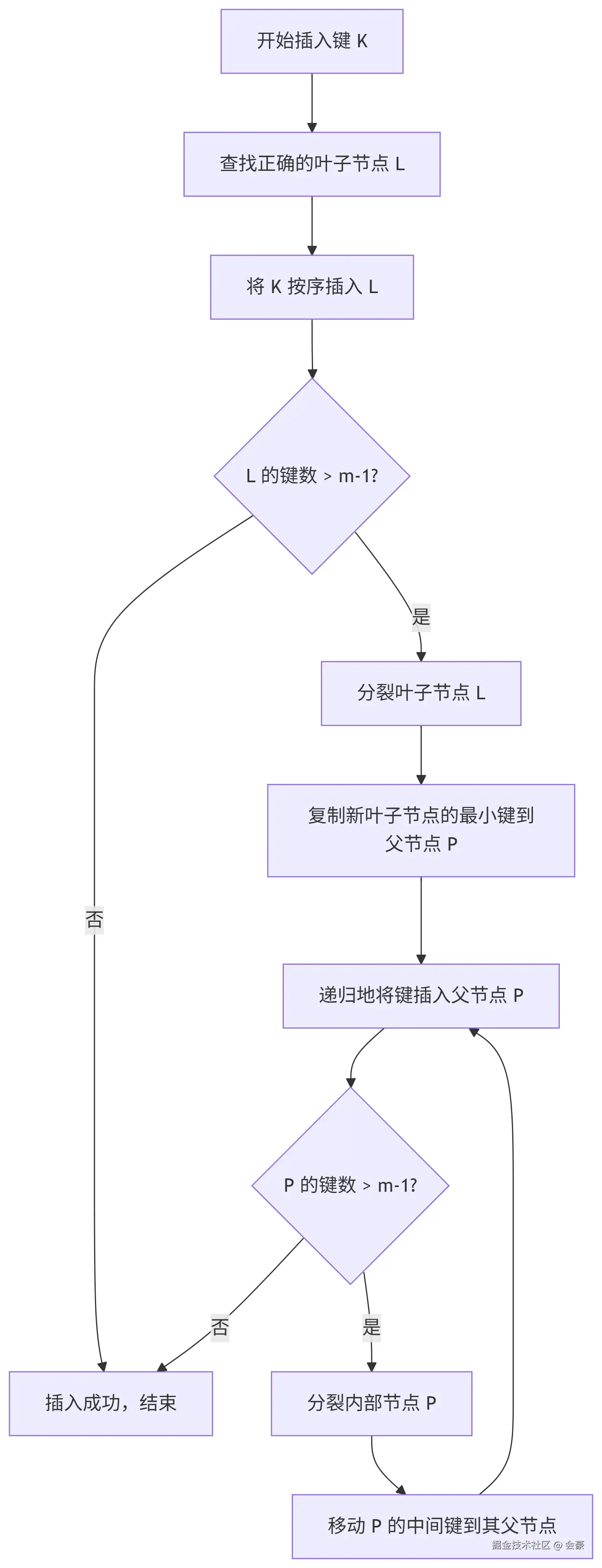

核心逻辑流程

实例：插入 1→3→5→7（逐步观察）

插入 1：叶子节点为空，直接存入 [1]（未满，无需操作）。

插入 3：叶子节点 [1]→[1，3]（满，仍无需分裂，因为未超 2）。

插入 5：叶子节点 [1，3] 已满（最大 2 个键），需分裂：

步骤 1：将节点键排序后，取中间键（3）作为 “提升键”，向上插入父节点。
步骤 2：原节点分裂为两个新叶子节点：[1] 和 [3，5]。
步骤 3：创建父节点（根），存入提升键 [3]，子节点指向 [1] 和 [3，5]。

此时树结构：

插入 7：叶子节点 [3，5] 已满，需要分裂。

原先的叶子节点 [3，5] 变成 [3] →[5，7]
将 5 提到 [3] 里面，变成 [3，5]，无需分裂，不再进行向上查找

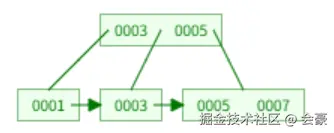

此时树结构：

分裂的核心逻辑：

叶子节点分裂：中间键提升到父节点，原节点拆为 “左半键” 和 “右半键” 两个节点。
非叶子节点分裂：逻辑同上（但无数据，仅索引键），分裂后父节点若满，递归分裂，直到根节点（根节点分裂会让树高 + 1）。

3. 删除操作：核心是 “节点不足时合并 / 借键”

核心原则

删除操作必须始终维护以下特性：

节点容量：除了根节点，每个节点（内部节点和叶子节点）必须包含至少 ⌈m/2⌉ - 1 个键（或 ⌈m/2⌉ 个指针）。对于最常见的偶数阶（如 m=4, 5），可以简单理解为最少要有 m/2（向上取整）个键。
平衡性：所有叶子节点位于同一层。
有序性：所有键保持有序。

删除过程可以概括为：找到并删除数据 -> 检查节点是否“欠载” -> 通过“借用”或“合并”来修复 -> 递归调整父节点。

详细步骤

假设我们有一个阶数为 m 的 B+ 树。

第 1 步：查找并删除

从根节点开始，找到包含待删除键 K 的叶子节点。在该叶子节点中删除键 K 及其对应的数据（或指针），并保持节点内键的有序性。

关键：数据只存在于叶子节点，所以删除操作总是从叶子节点开始。

第 2 步：判断叶子节点是否“欠载”

删除键 K 后，检查该叶子节点是否仍然满足最小容量要求（即当前键数 >= ⌈m/2⌉ - 1）。

如果未欠载（键数 >= ⌈m/2⌉ - 1）：
- 如果 K 是当前节点的第一个键，并且它也存在于父节点中作为索引，则需要用当前节点新的第一个键去更新父节点中对应的索引。
- 否则，删除操作结束。
如果欠载（键数 < ⌈m/2⌉ - 1）：需要执行再平衡操作（Rebalancing）。

第 3 步：叶子节点的再平衡（借用或合并）

当一个叶子节点 L 欠载时，首先看它的直接兄弟节点（通常是左兄弟，也可以是右兄弟）是否可以借出一个键。

情况一：借用（Borrowing）
- 条件：相邻兄弟节点有多余的键（即键数 > ⌈m/2⌉ - 1）。
- 操作：
  - 从兄弟节点那里借来一个键（从左兄弟借最大的，从右兄弟借最小的）。
  - 将借来的键插入到欠载节点 L 中，并保持有序。
  - 更新父节点：这个操作会改变兄弟节点和 L 节点的第一个键。因此，必须更新父节点中对应的索引键，使其正确反映子节点新的最小值。
  - 示例：假设 L 节点为 [5] (欠载)，其左兄弟为 [1, 3, 4] (m=4，最小键数为1，它有3个，可借)。我们借走左兄弟最大的键 4。
    - 左兄弟变为 [1, 3]
    - L 节点变为 [4, 5]
    - 必须将父节点中指向 L 节点的旧索引（很可能是5）更新为新的最小值4。
情况二：合并（Merging）
- 条件：相邻的兄弟节点也刚好满足最小容量要求（即键数 == ⌈m/2⌉ - 1），无法借用。
- 操作：
  - 将欠载节点 L 和它的一个兄弟节点合并成一个新的节点。
  - 删除父节点中用于分隔这两个兄弟节点的索引键。
  - 维护叶子节点之间的链表指针。
  - 合并后的节点键数刚好为 (⌈m/2⌉ - 1) * 2 + 1，对于 m=4 就是 (1 + 1 + 1) = 3，是合法的。
  - 示例：假设 L 节点为 [5]，其左兄弟为 [3] (m=4，最小键数为1，都刚好满足)。我们将它们合并。
    - 新节点为 [3, 5]
    - 在父节点中，删除指向 [3] 和 [5] 的两个指针以及它们之间的分隔键（比如 4）。

第 4 步：递归调整父节点

在第 3 步的合并操作中，我们在父节点中删除了一個键和一个指针。这个删除操作可能会导致父节点本身欠载。

判断父节点是否欠载：检查父节点在删除键后是否满足最小容量要求。
- 如果未欠载：操作结束。
- 如果欠载：父节点（现在是一个内部节点）也需要进行再平衡。

第 5 步：内部节点的再平衡

内部节点的再平衡逻辑与叶子节点完全类似，也是先尝试借用，不行再合并。但有一些细微差别：

借用（Borrowing） ：
- 从兄弟节点借一个键和一个指针。
- “旋转”操作：借用的键并不是直接拿来用。需要父节点参与。
  - 从父节点“降下”一个合适的键到欠载节点。
  - 用兄弟节点的一个键去“填补”父节点降下来的位置。
- 示例：假设内部节点 P 为 [..., parent_key, ...]，其欠载子节点 C 为 [c1, c2]，C 的右兄弟 S 为 [s1, s2, s3] (富余)。
  - 将父节点中的 parent_key (它位于 C 和 S 之间) 降下到 C 节点，变成 C: [c1, c2, parent_key]。
  - 将兄弟节点 S 的第一个键 s1 提升到父节点中 parent_key 原来的位置。
  - 将 S 节点的第一个指针转移给 C 节点。
合并（Merging） ：
- 将欠载的内部节点 C 与一个兄弟节点 S 以及它们父节点中的分隔键合并成一个节点。
- 这个操作会在父节点中删除一个键和一个指针，可能导致父节点继续欠载，需要继续递归向上处理。

第 6 步：处理根节点

如果合并操作一直向上传递到根节点，并且根节点只剩下一个孩子（即根节点只剩一个指针，没有键了），那么：

将这个唯一的子节点设置为新的根节点。
树的高度因此减少 1。

实例：（阶数 m=4）

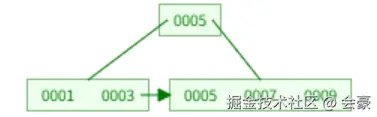

初始树结构：

删除 7

操作过程如下：

删除 7：在叶子节点 [5,7,9] 中删除 7，变为 [5,9]。键数为2，未欠载（2 >= 1）。但 5 不再是第一个键，第一个键仍是 5，所以父节点索引无需更新。操作结束。

结果如下：

删除 9

删除 9：在叶子节点 [5,9] 中删除 9，变为 [5]。键数为1，未欠载（1 >= 1）。操作结束。

结果如下：

删除 5 （最复杂的情况）

删除 5：在叶子节点 [5] 中删除 5，变为 []。键数为0，欠载（0 < 1）。
再平衡：检查其左兄弟 [1,3]，它有2个键（2 > 1），可以借用。
借用：
- 从左兄弟借最大的键 3。
- 左兄弟变为 [1]。
- 欠载节点变为 [3]。
- 更新父节点：这个借用的操作改变了右叶子节点的最小值（从 5 变成了 3）。因此，必须将父节点中的索引键从 5 更新为 3。

结果如下：

总结与要点

操作阶段	关键动作	注意事项
查找删除	在叶子节点中找到并删除键	数据只存在于叶子节点
检查欠载	检查键数是否 `< ⌈m/2⌉ - 1`	根节点除外
再平衡	先尝试借用，再考虑合并
叶子节点借用	从兄弟节点借一个键	必须更新父节点中的索引
叶子节点合并	与兄弟节点合并	在父节点中删除一个键，可能导致递归
内部节点操作	借用涉及父键“旋转”，合并涉及父键“降下”	比叶子节点更复杂
根节点处理	若根节点无键只剩一个孩子，则树高减1

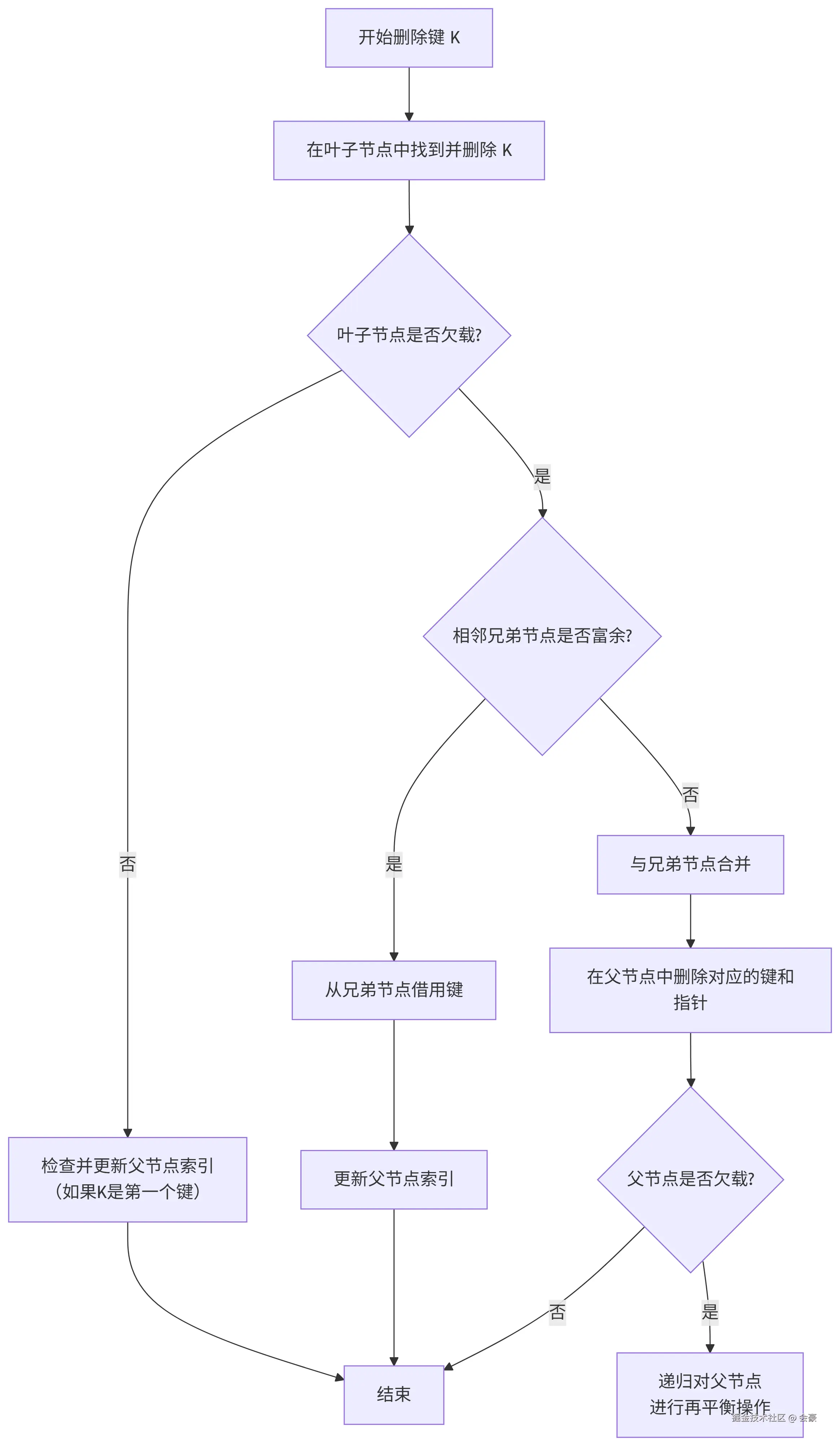

核心流程逻辑

三、B + 树的优势（对比 B 树、二叉查找树）

为什么数据库索引首选 B + 树？核心是它完美适配磁盘 IO 特性，优势体现在三方面：

对比维度	B + 树	B 树	二叉查找树
数据存储位置	仅叶子节点存数据，非叶子仅索引键	所有节点都存数据	所有节点存数据
树高与 IO 次数	多路结构，树高极低（3-4 层），IO 次数少	多路结构，但非叶子存数据，键数少，树高略高	二路结构，树高极高（20 层 +），IO 次数多
范围查询效率	叶子链表直接遍历，效率极高	需回溯树结构找相邻节点，效率低	需中序遍历，效率极低
查询稳定性	所有查找都到叶子节点，IO 次数固定，稳定	查找可能在非叶子节点结束，效率不稳定	极端情况退化为链表，效率极低

四、B + 树的实际应用

B + 树的设计完全为 “外存优化” 服务，因此在需要高效索引的场景中无处不在：

数据库索引：MySQL 的 InnoDB、MyISAM 引擎，PostgreSQL 的默认索引都是 B + 树。其中：
- 聚簇索引：叶子节点直接存完整数据行。
- 非聚簇索引：叶子节点存主键地址，需二次查找（回表）。
文件系统：Linux 的 Ext3/Ext4、Windows 的 NTFS 文件系统，用 B + 树管理文件目录（目录项为索引键，文件地址为数据）。

总结

B + 树的本质是 “多路平衡查找树的外存优化版”，核心设计思路可概括为三句话：

用 “多路” 降低树高，减少磁盘 IO；
用 “非叶子仅索引” 提升节点键密度，进一步降低树高；
用 “叶子链表” 优化范围查询，适配实际业务需求。

由于B+树在实际开发中，基本上不会用到，所以在这里就不再展示代码
