Android音视频学习(六) — FFmpeg结合x264交叉编译移植到Android平台( arm64-v8a 和 armeabi-v7a )

KeyFafa888
102 阅读10分钟

一、编译的环境

1. MacOS 系统

系统：MacOS 15.1


2. FFmpeg 版本

FFmpeg 版本：7.1.1 注意是需要下载压缩包 FFmpeg 的下载链接


3. x264的版本

x264的版本：0.165.x 注意是需要下载压缩包 x264的版本下载的链接


4. Android Studio版本

Android Studio版本：Android Studio Ladybug | 2024.2.1 Patch 3


5. NDK的版本

NDK的版本：android-ndk-r27 ，注意这里是在mac环境进行编译，需要的NDK版本也是mac的版本，其他平台的自行下载对应的版本，NDK下载的链接


注意：这里是是编译的架构是 arm64-v8a(重点) 还有 armeabi-v7a , x86和x86_64已经用的不多，加上这里没有x86和x86_64的测试环境，所以这里就忽略了，需要的可以自行去进行编译。




二、NDK的压缩包解压

下载下来的NDK压缩包使用下面的命令来进行解压缩:

tar -xvf android-ndk-r27-darwin.zip

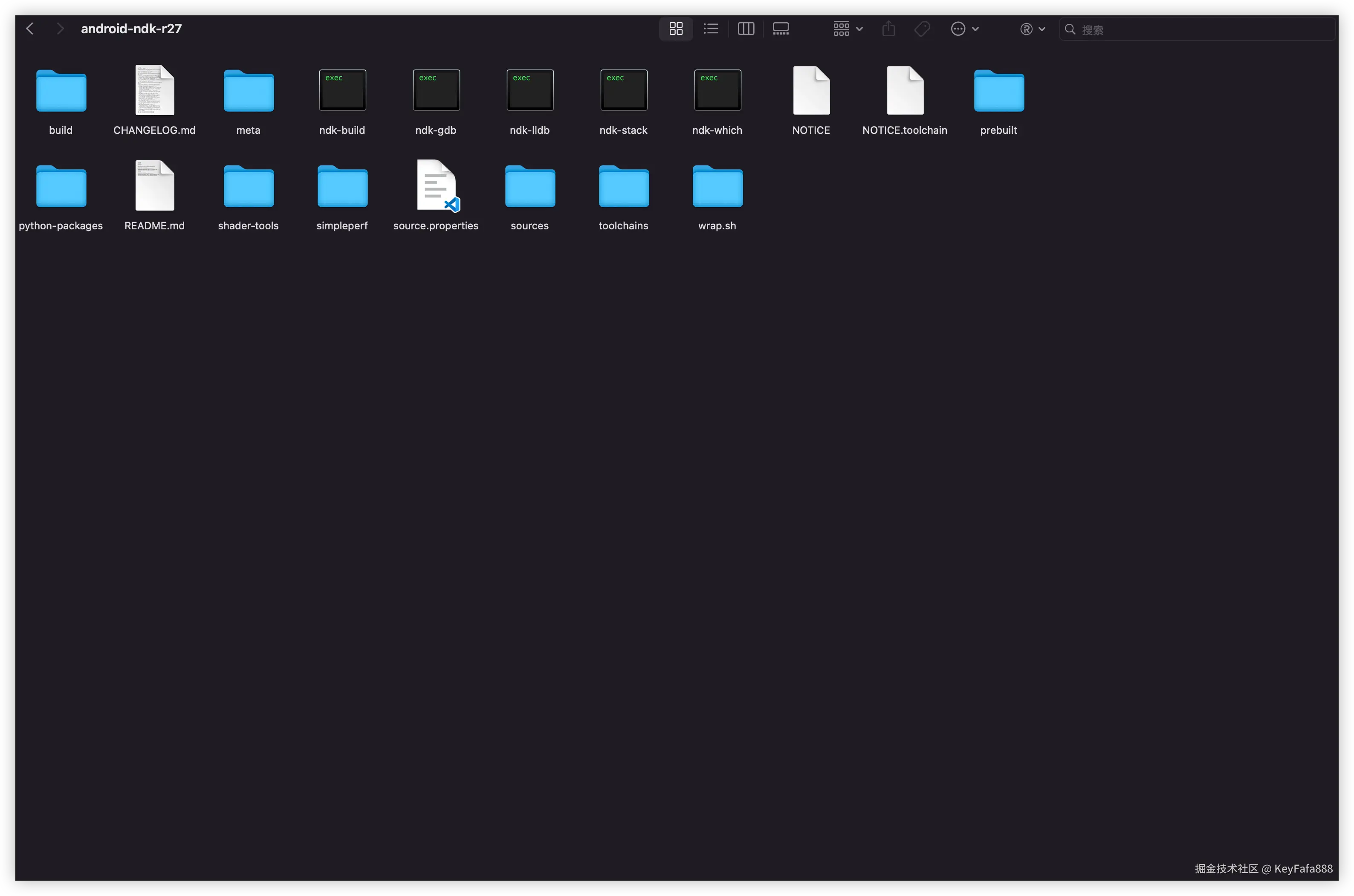

NDK的内容


二、交叉编译x264的压缩包

下载下来的x264压缩包使用下面的命令来进行解压缩:

tar -xvf x264-master.tar.bz2

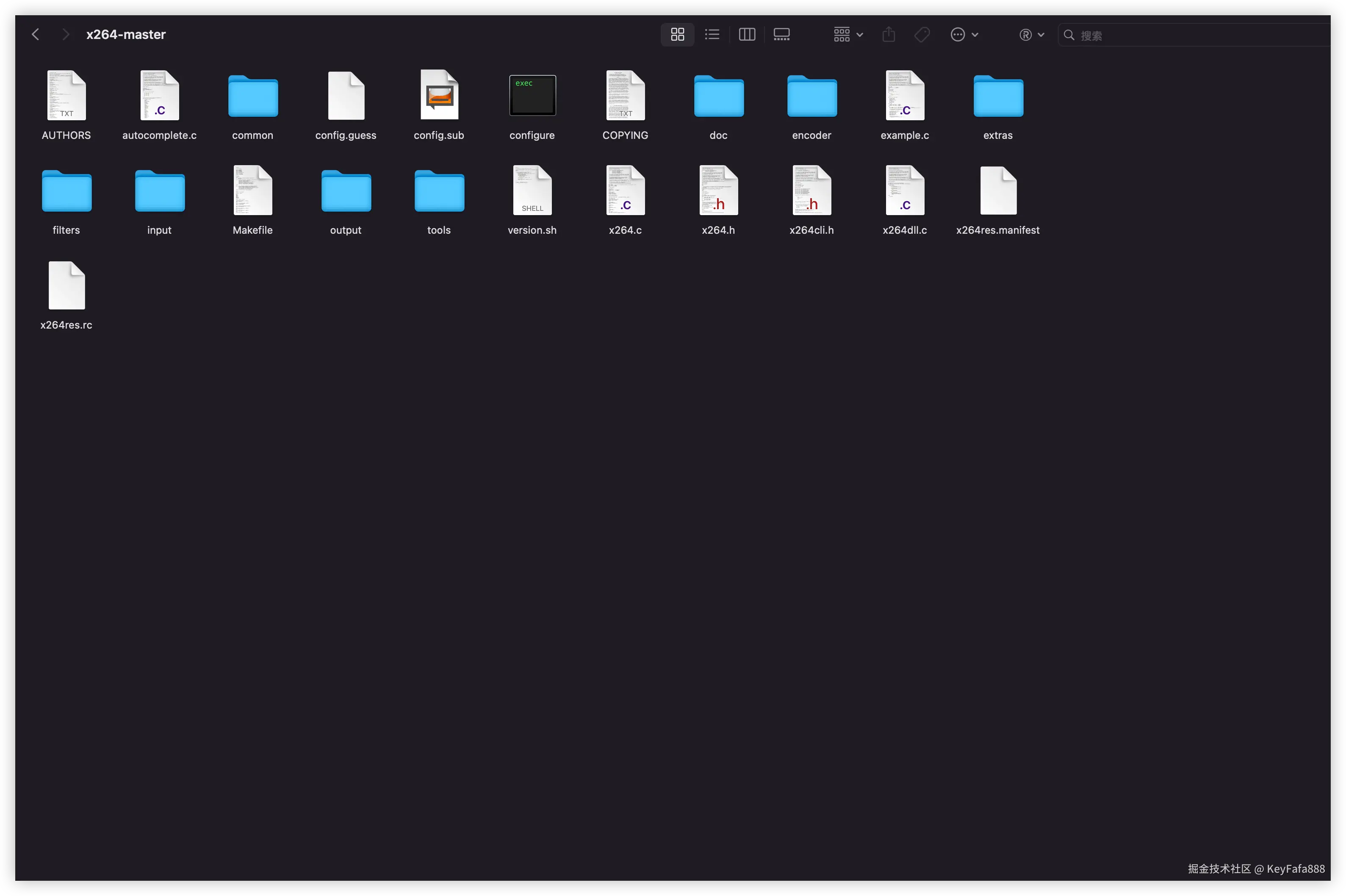

解压缩后的内容结果是: x264的压缩包内容

创建一个sh文件，内容如下，根据自行的需求进行编译按照不同的架构：

#!/bin/bash
set -ex

# 替换为你的 NDK 路径，重点重点重点重点重点重点重点重点重点重点重点重点
NDK=/Users/renjianfa/Desktop/tool/audiovideo/android-ndk-r27
TOOLCHAIN=$NDK/toolchains/llvm/prebuilt/darwin-x86_64

API=29

# arm64是arm64-v8a架构的，如果需要编译armeabi-v7a,需要修改为arm
ARCH=arm64
# ARCH=arm

# aarch64-linux-android是arm64-v8a架构的，如果需要编译armeabi-v7a,需要修改为arm-linux-androideabi
TARGET=aarch64-linux-android
# TARGET=arm-linux-androideabi

# x264 编译输出路径，自行修改成为的
X264_PATH=/Users/renjianfa/Desktop/tool/audiovideo/x264/x264-master/android/arm64
# X264_PATH=/Users/renjianfa/Desktop/tool/audiovideo/x264/x264-master/android/armv7

# 设置 sysroot 为 llvm 自带的 sysroot，兼容新 NDK
SYSROOT=$TOOLCHAIN/sysroot

make distclean || true
echo "输出路径: $X264_PATH"

# 显式指定编译器
# aarch64-linux-android29-clang是arm64-v8a架构的，如果需要编译armeabi-v7a,需要修改为armv7a-linux-androideabi29-clang
export CC=$TOOLCHAIN/bin/aarch64-linux-android29-clang
# export CC=$TOOLCHAIN/bin/armv7a-linux-androideabi29-clang

export CFLAGS="--sysroot=$SYSROOT"
export LDFLAGS="--sysroot=$SYSROOT"

./configure \
  --prefix=$X264_PATH \
  --host=$TARGET \
  --enable-shared \  #这里输出是so包的格式
  --disable-static \ #这里输出的是.a 文件的格式
  --enable-pic \
  --disable-cli \
  --disable-opencl \
  --sysroot="$SYSROOT"

make -j$(nproc) install

echo "成功输出到：$X264_PATH"
find $X264_PATH

上面的sh文件自行命名，例如这边命名是： build_x264_android_arm64.sh (arm64-v8a架构) build_x264_android_armv7.sh (armeabi-v7a架构)

然后把 sh 文件拉进去解压后x264文件夹里面，然后执行下面的命令：

1. 编译arm64-v8a架构

chmod +x build_x264_android_arm64.sh
./build_x264_android_arm64.sh

最后在x264目录下生成 android / arm64 的文件夹，arm64文件夹里面有两个文件夹，分别是include文件夹和lib文件夹

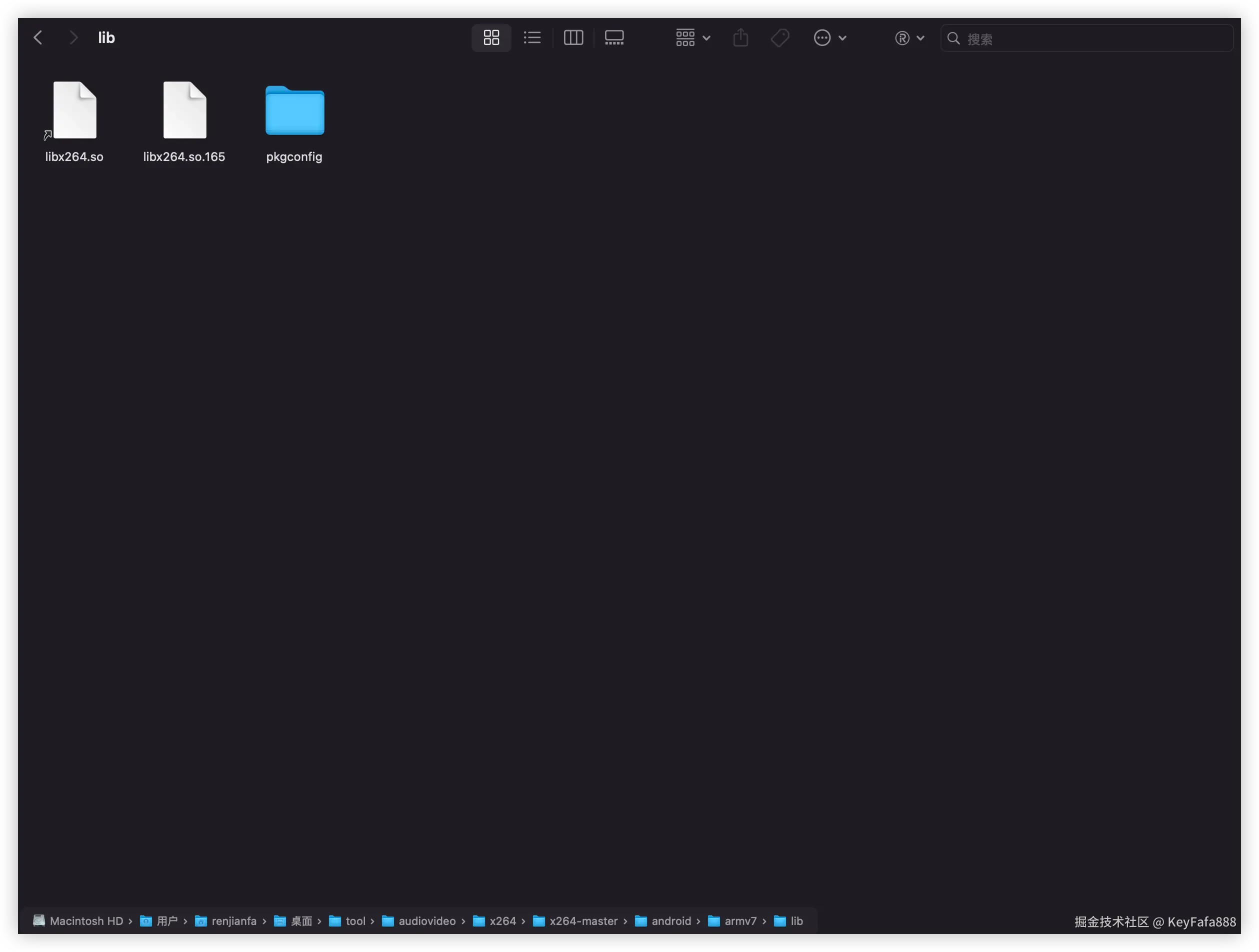

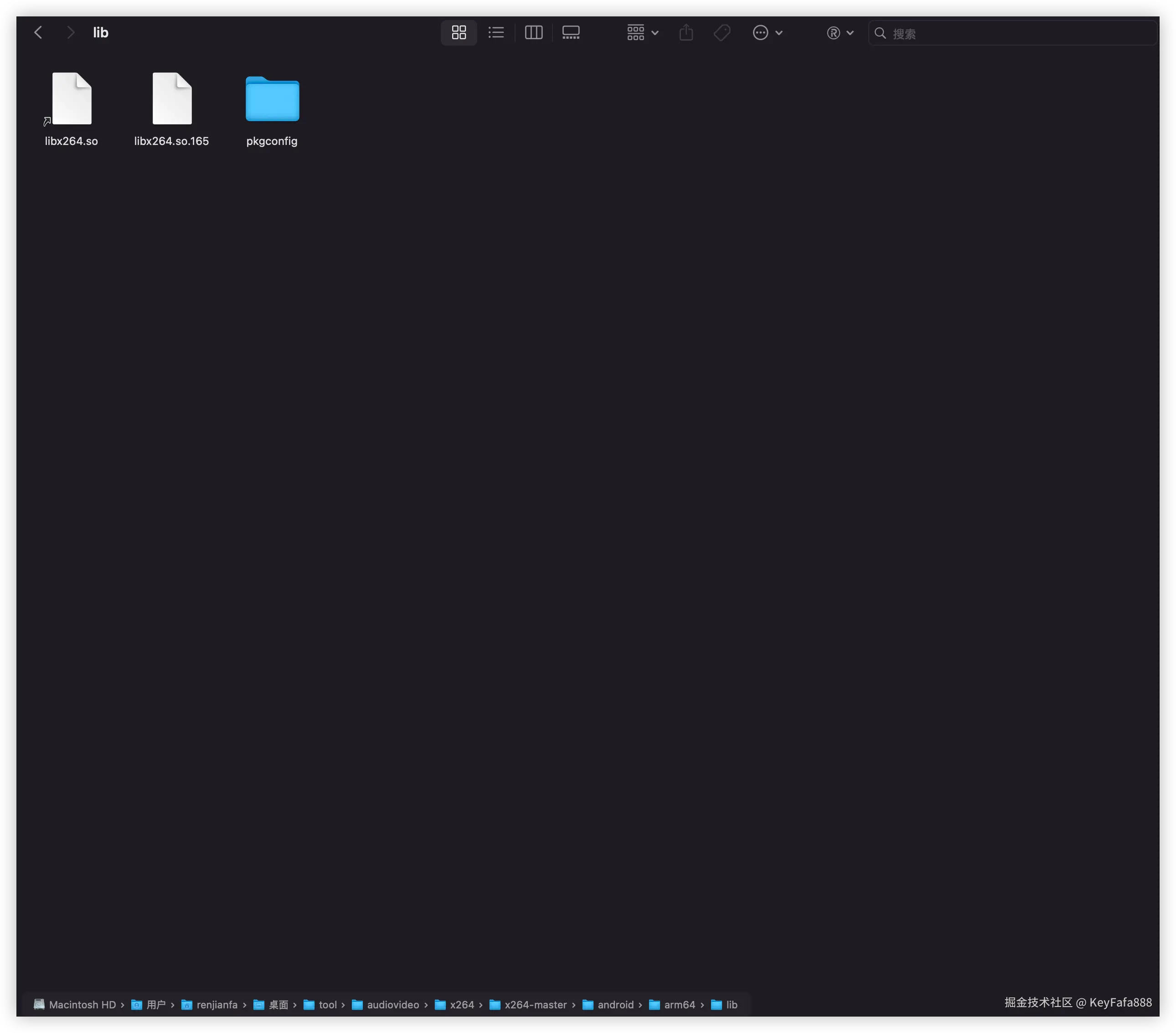

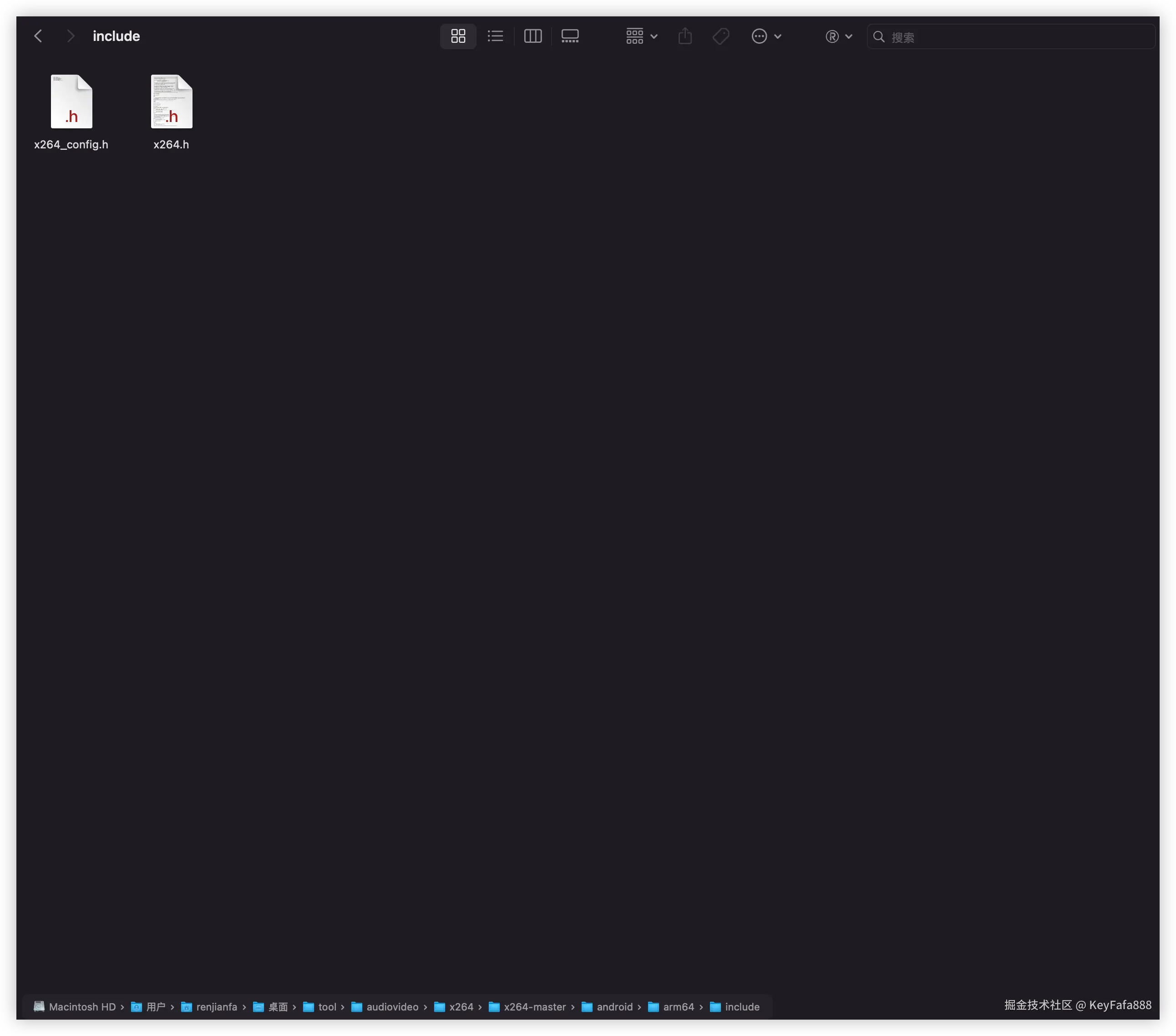

lib文件夹 include文件夹



2. 编译armeabi-v7a架构

chmod +x build_x264_android_armv7.sh
./build_x264_android_armv7.sh

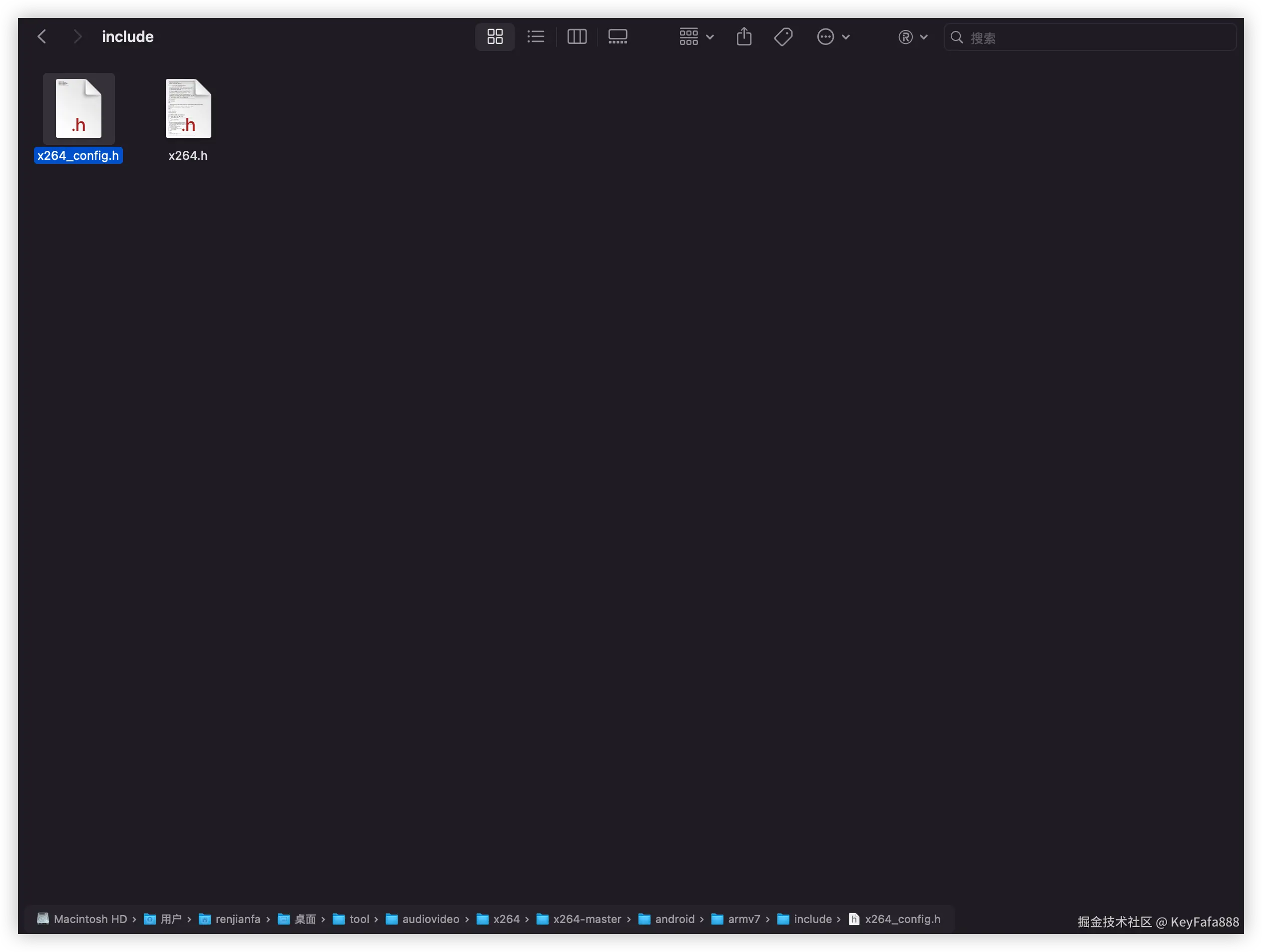

最后在x264目录下生成 android / armv7 的文件夹，armv7文件夹里面同样有两个文件夹，分别是include文件夹和lib文件夹 lib文件夹 include文件夹




三、使用FFmpeg结合x264一起编译

从FFmpeg的官网下载后的FFmpeg压缩包，使用下面的命令来进行解压缩:

tar -xvf ffmpeg-7.1.1.tar.xz

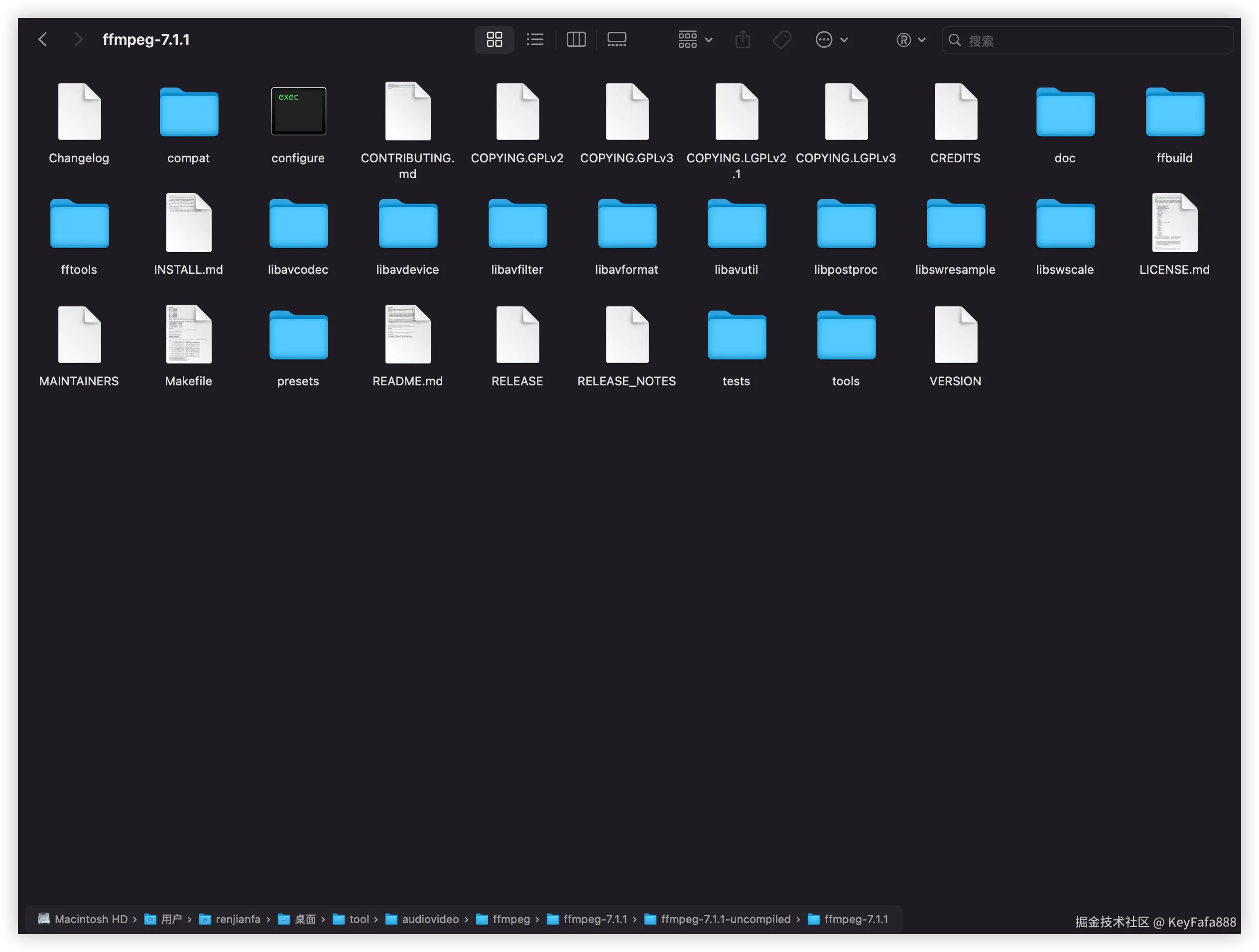

ffmpeg-7.1.1的文件夹

1. 编译arm64-v8a架构

创建一个sh文件，命名为: build_android_arm64_with_x264.sh (arm64-v8a架构) 内容如下:

#!/bin/bash
set -ex
# 目标Android版本
API=29
ARCH=arm64
CPU=armv8-a
TOOL_CPU_NAME=aarch64
#so库输出目录，根据自己的要求自行修改设置
OUTPUT=/Users/renjianfa/Desktop/tool/audiovideo/ffmpeg/ffmpeg-7.1.1/ffmpeg-7.1.1-uncompiled/ffmpeg-7.1.1/android/$CPU
# NDK的路径，根据自己的NDK位置进行设置
NDK=/Users/renjianfa/Desktop/tool/audiovideo/android-ndk-r27
# 编译工具链路径
TOOLCHAIN=$NDK/toolchains/llvm/prebuilt/darwin-x86_64
# 编译环境
SYSROOT=$TOOLCHAIN/sysroot

TOOL_PREFIX="$TOOLCHAIN/bin/$TOOL_CPU_NAME-linux-android"

CC="$TOOL_PREFIX$API-clang"
CXX="$TOOL_PREFIX$API-clang++"
OPTIMIZE_CFLAGS="-march=$CPU"

# x264 编译输出路径，从上面的输出目录获取，根据自己的要求自行修改设置
X264_PATH=/Users/renjianfa/Desktop/tool/audiovideo/x264/x264-master/android/arm64

function build
{

  # 重点，需要导入x264 的输出目录下的pkgconfig文件夹
  export PKG_CONFIG_PATH=$X264_PATH/lib/pkgconfig

  ./configure \
  --prefix=$OUTPUT \
  --target-os=android \
  --arch=$ARCH  \
  --cpu=$CPU \
  --enable-neon \
  --enable-jni \
  --enable-gpl \
  --enable-mediacodec \
  --enable-cross-compile \
  --disable-static \
  --enable-shared \
  --disable-doc \
  --disable-ffplay \
  --disable-ffprobe \
  --disable-ffmpeg \
  --enable-avfilter \
  --enable-avdevice \
  --disable-symver \
  --enable-filters \
  --enable-swscale \
  --enable-swresample \
  --enable-libx264 \
  --enable-encoder=libx264 \
  --extra-cflags="-I$X264_PATH/include" \
  --extra-ldflags="-L$X264_PATH/lib" \
  --extra-libs="-lx264" \
  --cc=$CC \
  --cxx=$CXX \
  --strip=$TOOLCHAIN/bin/llvm-strip \
  --nm=$TOOLCHAIN/bin/llvm-nm \
  --ar=$TOOLCHAIN/bin/llvm-ar \
  --ranlib=$TOOLCHAIN/bin/llvm-ranlib \
  --sysroot=$SYSROOT \
  --enable-network \
  --enable-pthreads \
  --extra-cflags="-Os -fpic $OPTIMIZE_CFLAGS" \
  --extra-ldflags="-mno-stackrealign -m64" \
  --enable-neon  \
  --enable-decoder=aac \
  --enable-encoder=aac

  make -j$(nproc)
  make install

  echo "============================ build android arm64-v8a with libx264 success =========================="
}


build

保存成功后运行下面的 sh 脚本文件:

chmod +x build_android_arm64_with_x264.sh
./build_android_arm64_with_x264.sh

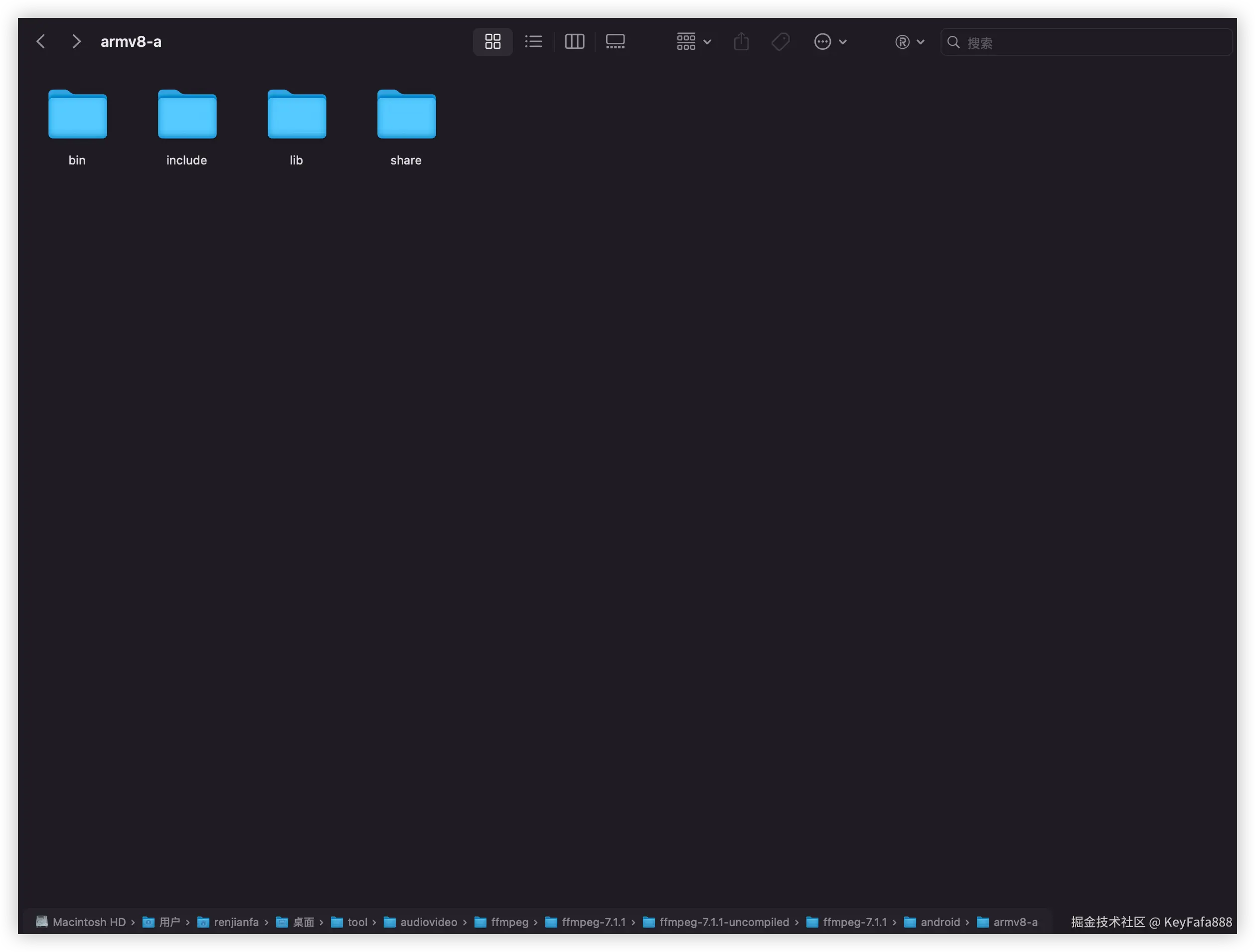

编译成功后会生成四个文件夹，bin文件夹，include文件夹，lib文件夹，share文件夹:
FFmpeg编译成功的输出 这里我们重点关心是include文件夹和lib文件夹即可:

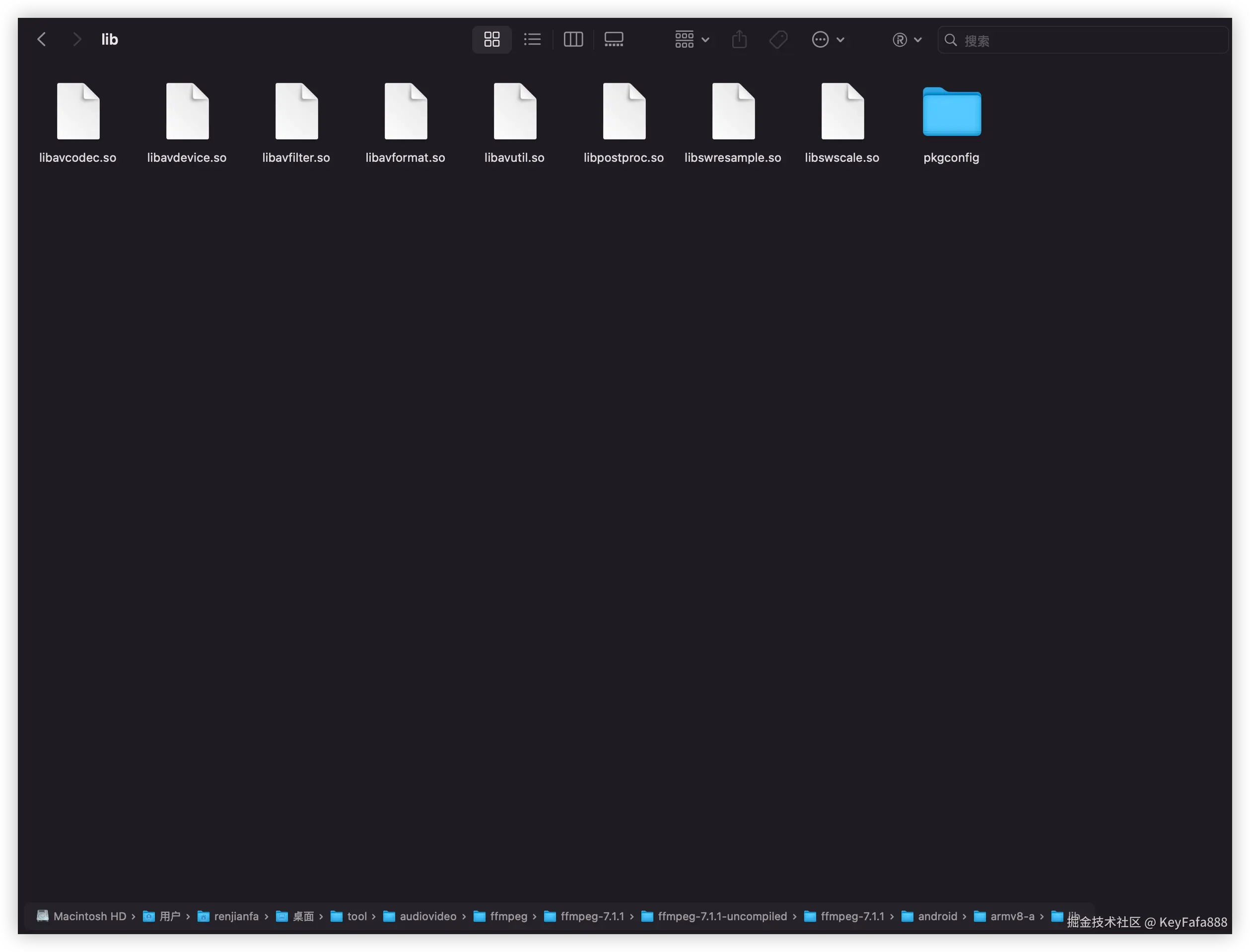

lib的文件夹: lib文件夹

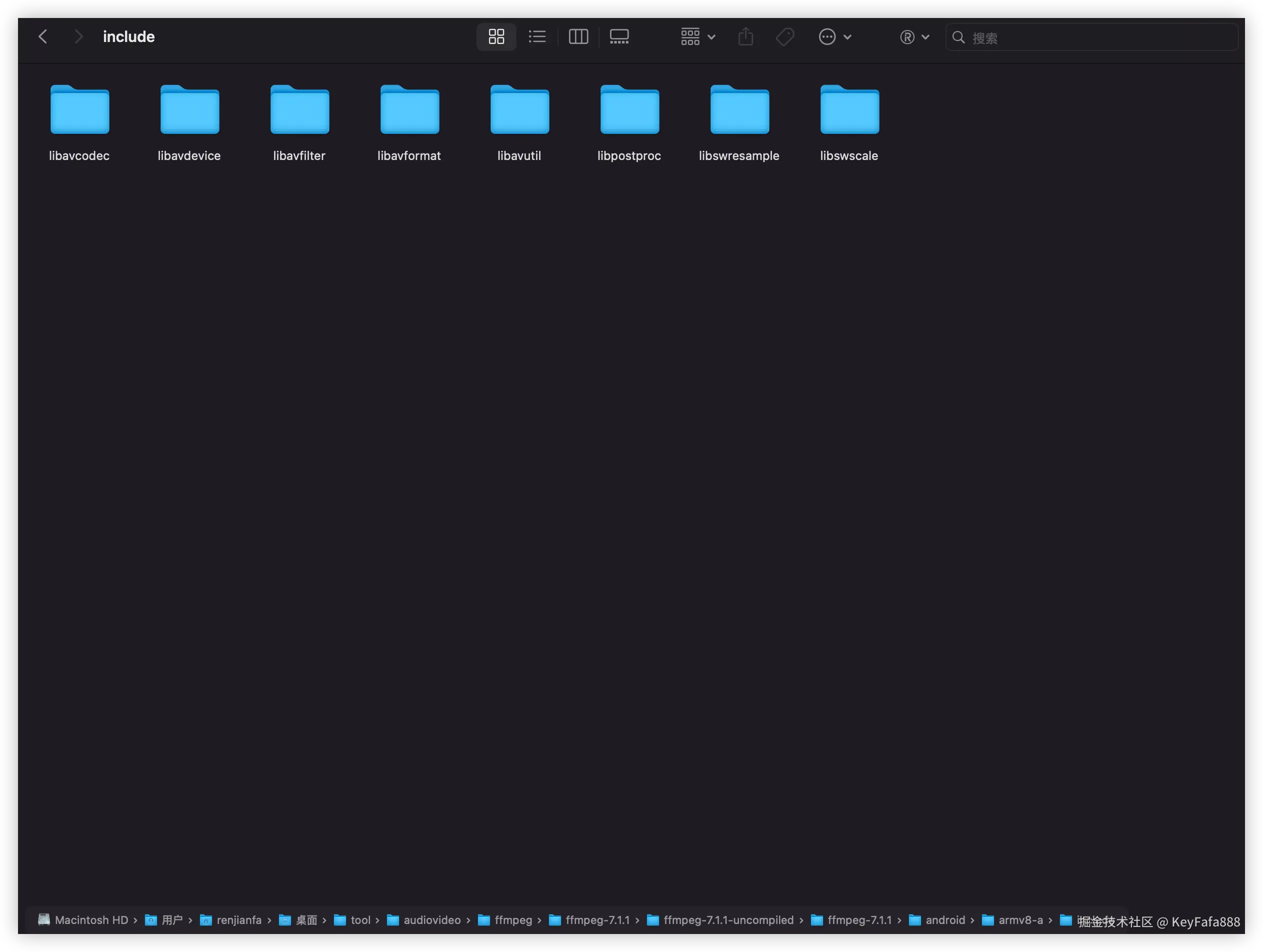

include的文件夹: include文件夹



2. 编译armeabi-v7a架构

创建一个sh文件，命名为: build_android_armv7_with_x264.sh (armeabi-v7a架构) 内容如下:

#!/bin/bash
set -ex
# 目标Android版本
API=29
ARCH=arm
CPU=armv7-a
TOOL_CPU_NAME=armv7a
#so库输出目录，根据自己的要求自行修改设置
OUTPUT=/Users/renjianfa/Desktop/tool/audiovideo/ffmpeg/ffmpeg-7.1.1/ffmpeg-7.1.1-uncompiled/ffmpeg-7.1.1/android/$CPU
# NDK的路径，根据自己的NDK位置进行设置
NDK=/Users/renjianfa/Desktop/tool/audiovideo/android-ndk-r27
# 编译工具链路径
TOOLCHAIN=$NDK/toolchains/llvm/prebuilt/darwin-x86_64
# 编译环境
SYSROOT=$TOOLCHAIN/sysroot

TOOL_PREFIX="$TOOLCHAIN/bin/$TOOL_CPU_NAME-linux-androideabi"

CC="$TOOL_PREFIX$API-clang"
CXX="$TOOL_PREFIX$API-clang++"
OPTIMIZE_CFLAGS="-march=$CPU"

# x264 编译输出路径，从上面的输出目录获取，根据自己的要求自行修改设置
X264_PATH=/Users/renjianfa/Desktop/tool/audiovideo/x264/x264-master/android/armv7

function build
{

  # 重点，需要导入x264 的输出目录下的pkgconfig文件夹
  export PKG_CONFIG_PATH=$X264_PATH/lib/pkgconfig

  ./configure \
  --prefix=$OUTPUT \
  --target-os=android \
  --arch=$ARCH  \
  --cpu=$CPU \
  --enable-neon \
  --enable-jni \
  --enable-gpl \
  --enable-mediacodec \
  --enable-cross-compile \
  --disable-static \
  --enable-shared \
  --disable-doc \
  --disable-ffplay \
  --disable-ffprobe \
  --disable-ffmpeg \
  --enable-avfilter \
  --enable-avdevice \
  --disable-symver \
  --enable-filters \
  --enable-swscale \
  --enable-swresample \
  --enable-libx264 \
  --enable-encoder=libx264 \
  --extra-cflags="-I$X264_PATH/include" \
  --extra-ldflags="-L$X264_PATH/lib" \
  --extra-libs="-lx264" \
  --cc=$CC \
  --cxx=$CXX \
  --strip=$TOOLCHAIN/bin/llvm-strip \
  --nm=$TOOLCHAIN/bin/llvm-nm \
  --ar=$TOOLCHAIN/bin/llvm-ar \
  --ranlib=$TOOLCHAIN/bin/llvm-ranlib \
  --sysroot=$SYSROOT \
  --enable-network \
  --enable-pthreads \
  --extra-cflags="-Os -fpic $OPTIMIZE_CFLAGS" \
  --extra-cflags="-mno-stackrealign -m32" \
  --enable-neon  \
  --enable-decoder=aac \
  --enable-encoder=aac

  make -j$(nproc)
  make install

  echo "============================ build android armv7-a with libx264 success =========================="
}


build

保存成功后运行下面的 sh 脚本文件:

chmod +x build_android_armv7_with_x264.sh
./build_android_armv7_with_x264.sh

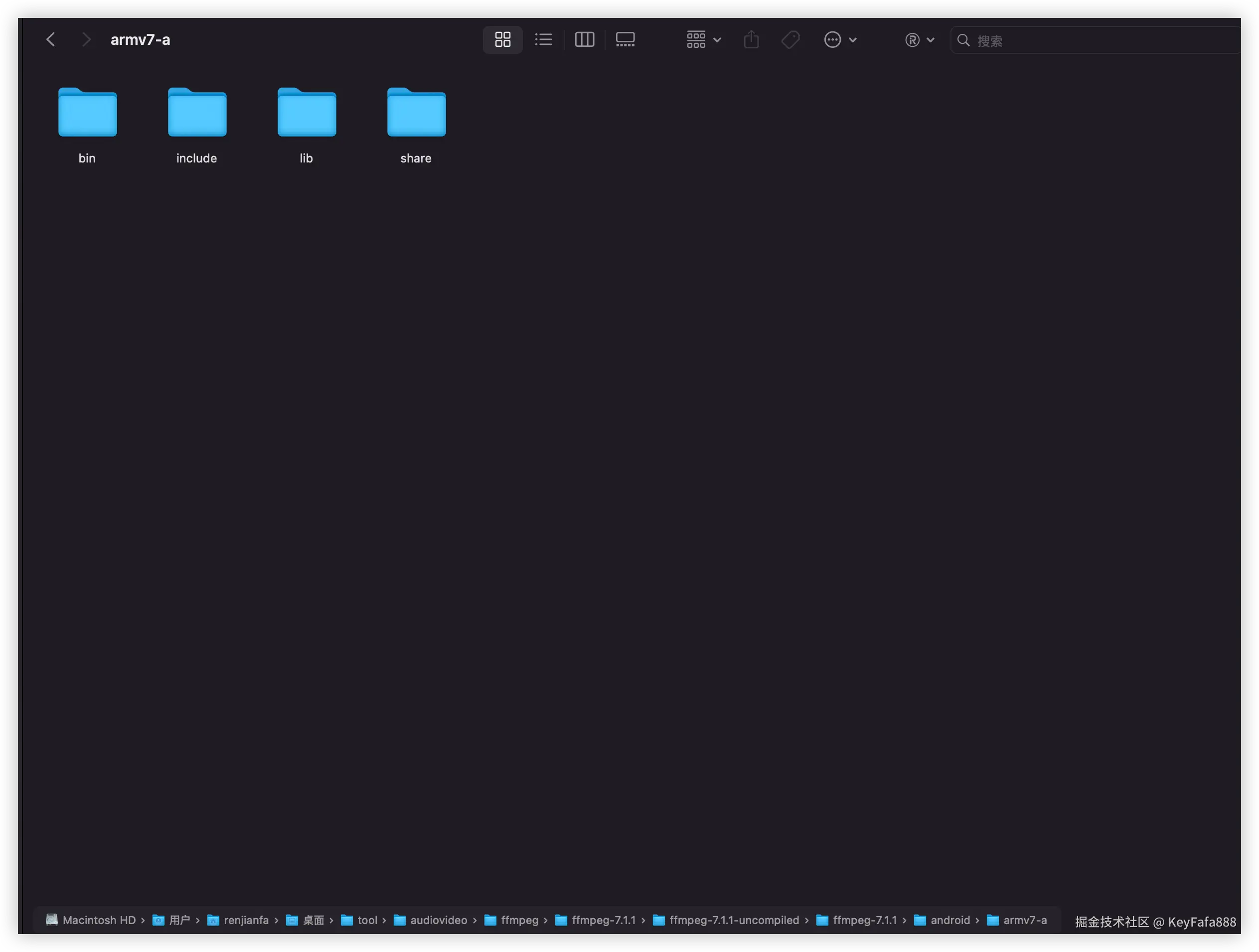

编译成功后会生成四个文件夹，bin文件夹，include文件夹，lib文件夹，share文件夹: FFmpeg编译成功的输出

这里我们重点关心是include文件夹和lib文件夹即可:

lib的文件夹: lib文件夹

include的文件夹:

include的文件夹



3. 编译configure的参数解析

注意：这里是常用的参数，根据自己的需求来进行增添和修改

configure的参数作用解析
prefix=$OUTPUT指定安装输出路径
target-os=android目标系统是 Android
arch=$ARCH指定目标架构（arm, arm64, x86, x86_64）
cpu=$CPU指定目标架构CPU(armv7-a,armv8-a,i686, x86_64)
enable-neon开启 NEON SIMD 优化（只对 ARM 架构有用））
enable-jni启用 JNI 支持，可以在 Android Java 层调用 FFmpeg API
enable-gpl打开 GPL 协议功能，这里主要是为了支持 x264（否则无法启用））
enable-mediacode启用 Android MediaCodec 硬件编解码支持
enable-cross-compile启用交叉编译模式，这里需要加上，结合x264进行编译
disable-static 和 enable-shared生成 .so 动态库，禁用 .a 静态库。根据自己的需要来进行
disable-doc, disable-ffplay, disable-ffprobe生成文档、播放器和探测工具, 这里一般不用，因为移植到android平台，节省体积
disable-ffmpeg启用 ffmpeg 命令行工具，因为移植到android平台，一般用不到，选择disable就行，有内部的ffmpeg的api
enable-avfilter, enable-avdevice ,enable-filters , enable-swscale ,enable-swresample开启滤镜、设备接口、缩放、重采样等功能
enable-libx264开启 libx264 支持，这里混合交叉编译，必须加上
enable-encoder=libx264启用 x264 编码器，这里混合交叉编译，必须加上
extra-cflags="-I$X264_PATH/include"指定 x264 的头文件、库路径和链接库，这里混合交叉编译，必须加上
extra-ldflags="-L$X264_PATH/lib"
extra-libs="-lx264"
cc=$CC指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
cxx=$CXX指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
strip=$TOOLCHAIN/bin/llvm-strip指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
nm=$TOOLCHAIN/bin/llvm-nm指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
ar=$TOOLCHAIN/bin/llvm-ar指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
ranlib=$TOOLCHAIN/bin/llvm-ranlib指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
sysroot=$SYSROOT指定编译器和工具，确保走 Android NDK 提供的 clang/llvm 工具链
enable-network启用网络（RTMP/HTTP 等）协议
enable-pthreads启用 pthreads 多线程
enable-decoder=aac显式调用AAC解码器
enable-encoder=aac显式调用AAC编码器
disable-symver禁用符号版本控制（Android 上通常需要禁用，否则链接问题）




四、移植到Android平台

1. 新建jniLIbs文件夹，位于main目录下

在上面的x264编译后我们看到生成了include文件夹的内容和lib文件夹的内容， 也看到FFmpeg结合x264交叉编译后生成了include文件夹的内容和lib文件夹的内容。

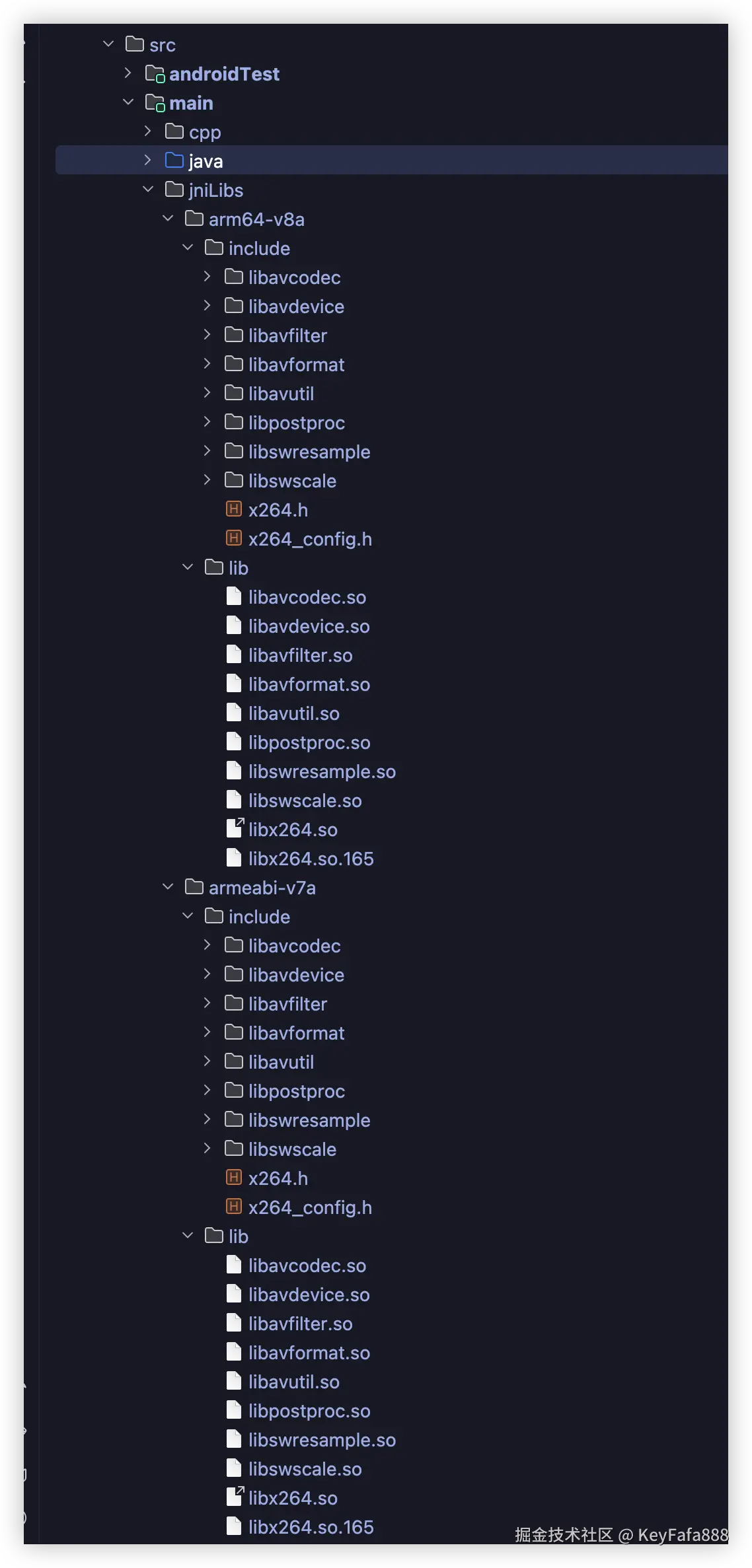

在 Android Studio的 main文件夹目录下，创建一个jniLibs 的目录，用来添加FFmpeg和 x264的lib文件夹里面的内容和include文件夹里面的内容，如下：

同时新建一个arm64-v8a和armeabi-v7a 的文件夹，用来存放不同架构的内容，然后我们把FFmpeg和x264编译后的结果各自放到里面，include的文件夹和lib的文件夹, ,如下: jniLibs的目录

2. 配置CMakeLists.txt 文件，位于cpp文件夹里面

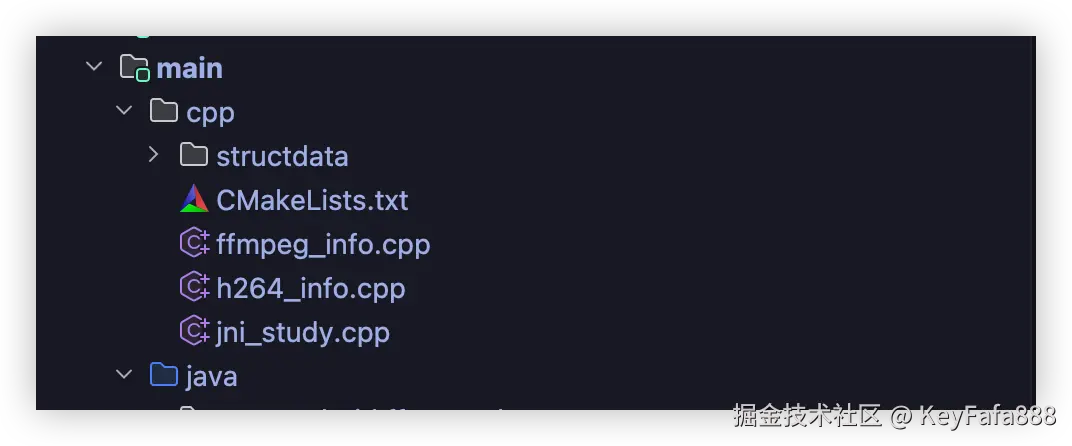

cpp的目录参考: cpp的目录

CMakeLists.txt 文件代码参考:

# For more information about using CMake with Android Studio, read the
# documentation: https://d.android.com/studio/projects/add-native-code.html.
# For more examples on how to use CMake, see https://github.com/android/ndk-samples.

# Sets the minimum CMake version required for this project.
# 指定 cmake 的最小版本
# 这行命令是可选的，我们可以不写这句话，但在有些情况下，如果 CMakeLists.txt 文件中使用了一些高版本 cmake 特有的一些命令的时候，就需要加上这样一行，提醒用户升级到该版本之后再执行 cmake。
cmake_minimum_required(VERSION 3.22.1)

# Declares the project name. The project name can be accessed via ${ PROJECT_NAME},
# Since this is the top level CMakeLists.txt, the project name is also accessible
# with ${CMAKE_PROJECT_NAME} (both CMake variables are in-sync within the top level
# build script scope).
# 设置项目名称
# 这个命令不是强制性的，但最好都加上。它会引入两个变量 demo_BINARY_DIR 和 demo_SOURCE_DIR，同时，cmake 自动定义了两个等价的变量 PROJECT_BINARY_DIR 和 PROJECT_SOURCE_DIR。
project("native-lib")

# 1. 定义so库和头文件所在目录，方面后面使用
set(ffmpeg_lib_dir ${CMAKE_SOURCE_DIR}/../jniLibs/${ANDROID_ABI}/lib)
set(ffmpeg_head_dir ${CMAKE_SOURCE_DIR})

# 2. 添加头文件目录
include_directories(${CMAKE_SOURCE_DIR}/../jniLibs/${ANDROID_ABI}/include)


# 配置目标so库编译信息
# add_library() 的作用:
# add_library() 是 CMake 用于**创建库（静态库 .a 或 动态库 .so）**的命令。它可以用来：
#	•	从源码编译一个库（静态 STATIC / 共享 SHARED）。
#	•	引用一个已有的预编译库（IMPORTED）。

#  native-lib → 目标库的名称。
#  SHARED → 生成 动态库（.so），用于 JNI 调用。
#  native-lib.cpp → 参与编译的源文件。
add_library( # Sets the name of the library.
        h264-info
        # Sets the library as a shared library.
        SHARED
        # Provides a relative path to your source file(s).
        h264_info.cpp
)

# 3. 添加ffmpeg相关的so库

# add_library 用于创建一个库目标（静态库、动态库或模块库）。
# add_library(<target> [STATIC | SHARED | MODULE] [EXCLUDE_FROM_ALL|IMPORTED] <source1> <source2> ...)
# 参数说明：
#	•	<target>：指定库的名称。
#	•	STATIC：创建静态库（.a 或 .lib）。
#	•	SHARED：创建动态库（.so 或 .dll）。
#	•	MODULE：创建无导出符号的动态库，通常用于插件。
#	•	EXCLUDE_FROM_ALL：表示该库不会默认参与 make all 构建。
#   •	IMPORTED 用于引用外部库，而不是由当前 CMake 构建的库。
#	•	<source1> <source2> ...：库的源文件。

# set_target_properties
# set_target_properties 用于设置库或可执行目标的属性，例如库名称、输出目录等。
# set_target_properties(<target> PROPERTIES <property1> <value1> <property2> <value2> ...)
# 	•	OUTPUT_NAME：指定生成的库或可执行文件的名称。
#	•	ARCHIVE_OUTPUT_DIRECTORY：指定静态库的输出目录。
#	•	LIBRARY_OUTPUT_DIRECTORY：指定动态库的输出目录。
#	•	RUNTIME_OUTPUT_DIRECTORY：指定可执行文件的输出目录。
#   •	IMPORTED_LOCATION 是 IMPORTED 目标的一个属性，它用于指定外部库（已编译的 .so 或 .a 文件）的实际存放路径。

add_library(avutil
        SHARED
        IMPORTED)
set_target_properties(avutil
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libavutil.so)

add_library(swresample
        SHARED
        IMPORTED)
set_target_properties(swresample
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libswresample.so)

add_library(avcodec
        SHARED
        IMPORTED)
set_target_properties(avcodec
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libavcodec.so)

add_library(avdevice
        SHARED
        IMPORTED)
set_target_properties(avdevice
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libavdevice.so)

add_library(avfilter
        SHARED
        IMPORTED)
set_target_properties(avfilter
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libavfilter.so)

add_library(swscale
        SHARED
        IMPORTED)
set_target_properties(swscale
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libswscale.so)

add_library(avformat
        SHARED
        IMPORTED)
set_target_properties(avformat
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libavformat.so)

add_library(postproc
        SHARED
        IMPORTED)
set_target_properties(postproc
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libpostproc.so)

add_library(x264
        SHARED
        IMPORTED)
set_target_properties(x264
        PROPERTIES IMPORTED_LOCATION
        ${ffmpeg_lib_dir}/libx264.so)


# 查找代码中使用到的系统库
# find_library() 的作用
# find_library() 是 CMake 提供的一个命令，用于在 系统路径或指定路径中查找已编译的库文件（如 .so、.a、.lib 等），并返回其绝对路径。
# 在 Android NDK、FFmpeg、OpenCV、Oboe 等项目中，find_library() 主要用于查找 预编译库 的路径，并存储到变量中，以便后续 target_link_libraries() 进行链接。


# find_library 常用的库
# 	1.	log：这是最常用的库之一，提供 Android 原生日志功能，允许你在 C/C++ 代码中使用 __android_log_print 来输出调试信息。
#	2.	android：这个库包含了 Native Activity 支持，用于与 Android 操作系统交互，比如处理输入事件、窗口管理等，常在完全使用 native 层开发应用时使用。
#	3.	EGL：这是用于 OpenGL ES 的上下文管理的库，在需要使用 OpenGL 渲染时用于创建上下文、配置显示等。
#	4.	GLESv1_CM：提供 OpenGL ES 1.x 的接口，已经较少使用，主要用于老旧设备或兼容老项目。
#	5.	GLESv2：提供 OpenGL ES 2.0 接口，是很多游戏和图形渲染程序使用的图形库。
#	6.	GLESv3：提供 OpenGL ES 3.0 及更高版本接口，适用于需要更高性能图形渲染的应用。
#	7.	jnigraphics：这个库可以让 native 层直接访问 Java 层的 Bitmap 图像数据，比如对图片进行像素级别处理。
#	8.	OpenSLES：这是 Android 提供的音频播放和录制库，适合对音频处理有较高实时性需求的项目，比如音频播放器或实时通信。
#	9.	mediandk：这是 Android NDK 中的媒体处理库，支持音视频的编解码和媒体流的处理，适用于更底层的音视频应用。
#	10.	z：也叫 zlib，是一个压缩和解压缩库，很多第三方库（比如 FFmpeg、libpng）都依赖它。
#	11.	m：这是标准的数学库，包含了常用的数学函数，比如 sin, cos, sqrt 等，很多图形或科学计算相关的项目中都会用到。
#	12.	dl：这是动态链接库的支持库，提供 dlopen, dlsym 等函数，用于在运行时动态加载 .so 文件。

find_library(log-lib log)
#出现 error: undefined symbol: ANativeWindow_fromSurface 说明你的 NDK 环境没有正确链接 android_native_app_glue 或者 android 库。你需要确保：
#	1.	正确包含 android/native_window_jni.h（这通常不是问题）。
#	2.	正确链接 android 库（通常是关键问题）。
find_library(android-lib android)
find_library(z-lib z)
find_library(m-lib m)
find_library(dl-lib dl)

# 指定编译目标库时，cmake要链接的库
# target_link_libraries() 的作用
# target_link_libraries() 是 CMake 中的一个命令，用于将一个或多个库链接到目标（可执行文件或库）。
# 它指定了该目标依赖的外部库文件（例如 .so、.a、.lib 等），从而使得目标在编译和链接时能够正确找到这些库。
target_link_libraries(

        # 指定目标库， h264-info 是在上面 add_library 中配置的目标库
        h264-info

        # 4. 连接 FFmpeg 相关的库
        avutil swresample avcodec avdevice avfilter swscale avformat postproc x264
        ${log-lib} ${android-lib} ${z-lib} ${m-lib} ${dl-lib}
)

3. 配置build.gradle文件

android {
    defaultConfig {

        ndk {
            abiFilters 'arm64-v8a','armeabi-v7a'
        }

        externalNativeBuild {
            cmake {
                cppFlags ""
            }
        }
    }

    externalNativeBuild {
        cmake {
            path file('src/main/cpp/CMakeLists.txt')
            version '3.22.1'
        }
    }

    sourceSets {
        main {
            jniLibs.srcDirs = ['src/main/jniLibs']
        }
    }

    buildFeatures {
        viewBinding true
    }
}

dependencies {

    implementation 'androidx.core:core-ktx:1.9.0'
    implementation 'androidx.appcompat:appcompat:1.6.1'
    implementation 'com.google.android.material:material:1.8.0'
    implementation 'androidx.compose.ui:ui-desktop:1.7.0'
    testImplementation 'junit:junit:4.13.2'
    androidTestImplementation 'androidx.test.ext:junit:1.1.5'
    androidTestImplementation 'androidx.test.espresso:espresso-core:3.5.1'
    //列表适配器
    implementation "io.github.cymchad:BaseRecyclerViewAdapterHelper4:4.1.4"
}

4. 检查集成的结果

4-1. h264_info.cpp 的目录参考:

cpp的目录


4-2. 新建一个h264_info.cpp 的文件，命名根据自己的需要进行修改，但是记得在cMakeList.txt 文件进行配置好，不然会报错，在cMakeList.txt 文件里面add_library 和 target_link_libraries

add_library( # Sets the name of the library.
        h264-info
        # Sets the library as a shared library.
        SHARED
        # Provides a relative path to your source file(s).
        h264_info.cpp
)

target_link_libraries(

        # 指定目标库， h264-info 是在上面 add_library 中配置的目标库
        h264-info

        # 4. 连接 FFmpeg 相关的库
        avutil swresample avcodec avdevice avfilter swscale avformat postproc x264
        ${log-lib} ${android-lib} ${z-lib} ${m-lib} ${dl-lib}
)

4-3. 在h264-info.cpp 文件里面，加上这段JNI的代码，用来检查FFmpeg和x264的集成，也可以根据自己的要求来进行，这里只是作为参考

#include <cstdio>
#include <cstring>
#include <android/log.h>
#include "jni.h"


#include <string>
#include <unistd.h>
#include "iomanip"
#include "sstream"
#include <android/native_window_jni.h>
#include <android/native_window.h>

//由于 FFmpeg 库是 C 语言实现的，告诉编译器按照 C 的规则进行编译
extern "C" {
#include <libavcodec/version.h>
#include <libavcodec/avcodec.h>
#include <libavformat/version.h>
#include <libavutil/version.h>
#include <libavfilter/version.h>
#include <libswresample/version.h>
#include <libswscale/version.h>
#include <libpostproc//version.h>
#include <libavcodec/avcodec.h>
#include <libavformat/avformat.h>
#include <libswscale/swscale.h>
#include <libavdevice/version.h>
#include <libavutil/imgutils.h>
#include <x264_config.h>
#include <x264.h>
}


/*
 * Class:     com_byteflow_learnffmpeg_media_FFMediaPlayer
 * Method:    native_GetFFmpegVersion
 * Signature: ()Ljava/lang/String;
 */


// 查看FFmpeg的核心库版本
extern "C"
JNIEXPORT jstring JNICALL
Java_com_android_ffmpeg_demo_view_ffmpeg_H264EncoderInfoActivity_getFFmpegCoreVersion(JNIEnv *env,
                                                                                 jobject thiz) {

    std::string strBuilder = "";

    //AV_STRINGIFY 的主要作用是 把宏参数转为字符串常量。
    strBuilder.append("libavcodec:").append(AV_STRINGIFY(LIBAVCODEC_VERSION)).append("\n");
    strBuilder.append("libavfilter:").append(AV_STRINGIFY(LIBAVFILTER_VERSION)).append("\n");
    strBuilder.append("libavdevice:").append(AV_STRINGIFY(LIBAVDEVICE_VERSION)).append("\n");
    strBuilder.append("libavformat:").append(AV_STRINGIFY(LIBAVFORMAT_VERSION)).append("\n");
    strBuilder.append("libavutil:").append(AV_STRINGIFY(LIBAVUTIL_VERSION)).append("\n");
    strBuilder.append("libpostproc:").append(AV_STRINGIFY(LIBPOSTPROC_VERSION)).append("\n");
    strBuilder.append("libswresample:").append(AV_STRINGIFY(LIBSWRESAMPLE_VERSION)).append("\n");
    strBuilder.append("libswscale:").append(AV_STRINGIFY(LIBSWSCALE_VERSION)).append("\n");

    return env->NewStringUTF(strBuilder.c_str());
}



extern "C"
JNIEXPORT jstring JNICALL
Java_com_android_ffmpeg_demo_view_ffmpeg_H264EncoderInfoActivity_getH264Version(JNIEnv *env,
                                                                                jobject thiz) {
    const char* ver = X264_POINTVER; // 获取 x264 版本字符串
    return env->NewStringUTF(ver);
}

extern "C"
JNIEXPORT jstring JNICALL Java_com_android_ffmpeg_demo_view_ffmpeg_H264EncoderInfoActivity_getH264EncoderInfo
        (JNIEnv *env, jobject thiz) {


    std::string strBuilder = "";

    strBuilder.append("H264 Encoder Info:").append("\n\n");

    // 查找 H264 编码器
    const AVCodec *codec = avcodec_find_encoder_by_name("libx264");
    if (!codec) {
        strBuilder.append("H264 encoder not found in this FFmpeg build.").append("\n");
    } else {
        strBuilder.append("H264 encoder found in this FFmpeg build.").append("\n");


        if (codec->name && strlen(codec->name) > 0) {
            strBuilder.append("H264 encoder found, name:").append(codec->name).append("\n");
        } else {
            strBuilder.append("H264 encoder found, but name is empty.").append("\n");
        }

        if (codec->long_name && strlen(codec->long_name) > 0) {
            strBuilder.append("H264 encoder found,long name:").append(codec->long_name).append(
                    "\n");
        } else {
            strBuilder.append("H264 encoder found, but long_name is empty.").append("\n");
        }
    }


    // 判断是否是 libx264
    if (codec->long_name && strstr(codec->long_name, "x264") && strstr(codec->name, "x264")) {
        strBuilder.append("libx264 encoder is available!").append("\n");
    } else {
        strBuilder.append("libx264 encoder NOT found.").append("\n");
    }

    return env->NewStringUTF(strBuilder.c_str());
}

4-4. 在Activity里面调用JNI的方法，然后记得在AndroidManifest.xml文件里面配置Activity

//查看H264视频编码器的信息
class H264EncoderInfoActivity : AppCompatActivity() {


    companion object {
        init {
            System.loadLibrary("x264")
            //根据自己的需求进行修改命名，但是cMakeList.txt也需要修改
            System.loadLibrary("h264-info")
        }
    }

    private lateinit var binding: ActivityH264EncoderInfoBinding

    //layout文件里面只是三个TextView，作为显示而已，所以不贴layout的代码了
    // 获取x264的版本的信息
    private external fun getH264EncoderInfo(): String
    // 查看FFmpeg的核心库版本
    private external fun getFFmpegCoreVersion(): String
    // 获取x264的版本
    private external fun getH264Version(): String

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        binding = ActivityH264EncoderInfoBinding.inflate(layoutInflater)
        setContentView(binding.root)

        binding.tvH264EncoderInfo.text = getH264Version()
        binding.tvH264Version.text = getH264EncoderInfo()
        binding.tvFfmpegVersion.text = getFFmpegCoreVersion()
    }
}

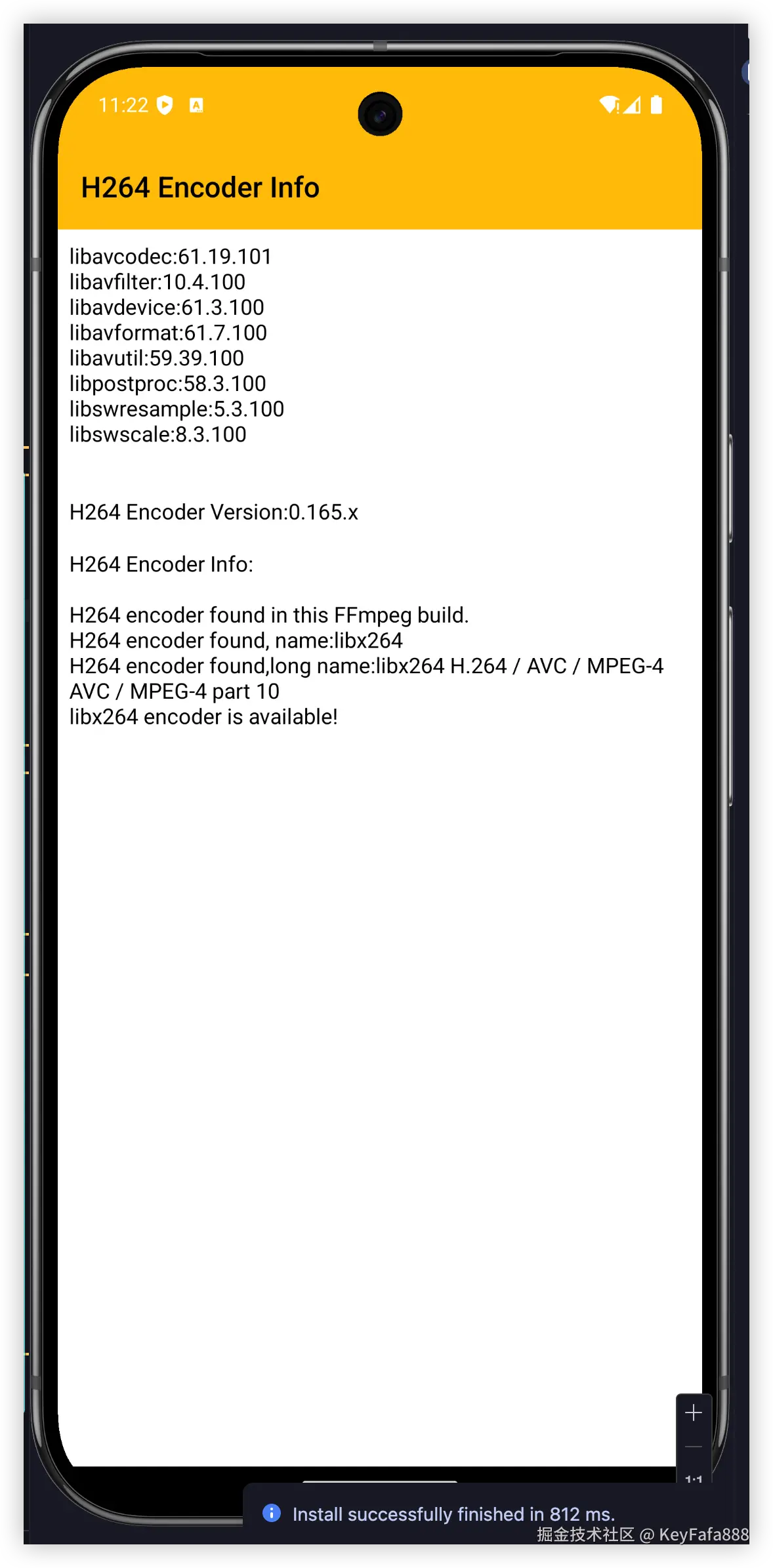

4-5. Android Studio 编译 Apk 输出结果

如果输出下面的信息，说明FFmpeg 集成到Android 平台是成功了，同时H264 已经成功集成到 FFmpeg里面。 为后面的开发做准备。

apk输出结果




五、更多FFmpeg编译参数查询链接地址

FFmpeg 移植到 Android 后，如果想要使用FFmpeg 命令的话，可以直接用开源库，例如： MobileFFmpeg，已经帮你封装好 JNI，直接 FFmpeg.execute(cmd) 就能跑。 FFmpegKit（MobileFFmpeg 的后继版本）。如果使用命令的方式，需要的话可以参考前几篇命令的学习。

后面的学习这边是打算学习使用FFmpeg 的API 的方式。

上面的编译是so包的方式，如果是需要.a 静态库的方式，需要自行修改configure得参数，并且正确配置好CmakeList.txt 文件。

上面部分命令的参数可以按照自己的需求去进行添加或者修改。（FFmpeg的configure参数） 上面的环境是Mac系统环境，需要使用Window或者Linux的，请自行查询对应的文档修改参数。 上面知识列举了部分的命令，如果没有合适的话，可以根据自己的需求到该网址进行查询并使用。 FFmpeg文档地址

本人在学习的过程中也遇到不少困难，毕竟是属于自学，可能有很多不足的地方，谢谢大家的支持。

avatar
文章
阅读
粉丝
