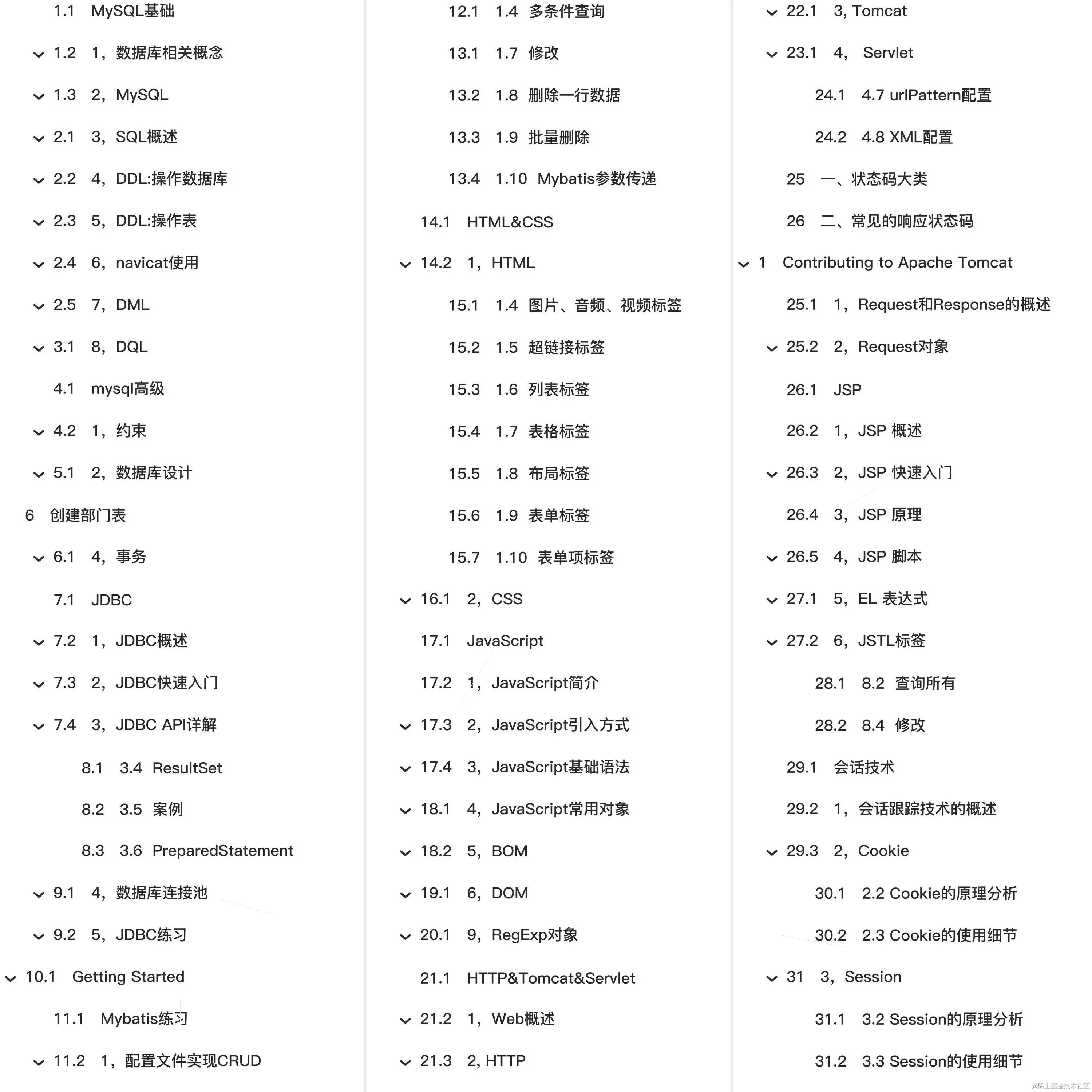

🎯🎯🎯全教程总章节

🚀🚀🚀本篇主要内容

2，数据库设计

2.1 数据库设计简介

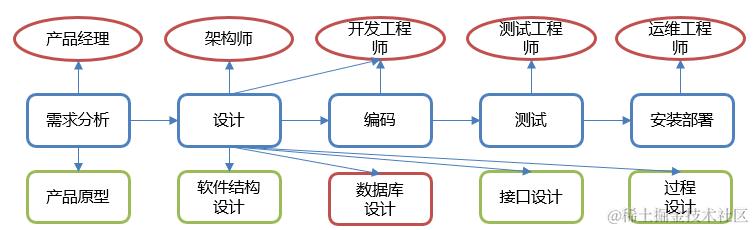

  • 软件的研发步骤

    image-20210724130925801

  • 数据库设计概念

    • 数据库设计就是根据业务系统的具体需求，结合 所选用的DBMS，为这个业务系统构造出最优的数据存储模型。
    • 建立数据库中的==表结构==以及==表与表之间的关联关系==的过程。
    • 有哪些表？表里有哪些字段？表和表之间有什么关系？

  • 数据库设计的步骤

    • 需求分析（数据是什么? 数据具有哪些属性? 数据与属性的特点是什么）

    • 逻辑分析（通过ER图对数据库进行逻辑建模，不需要考虑 所选用的数据库管理系统）

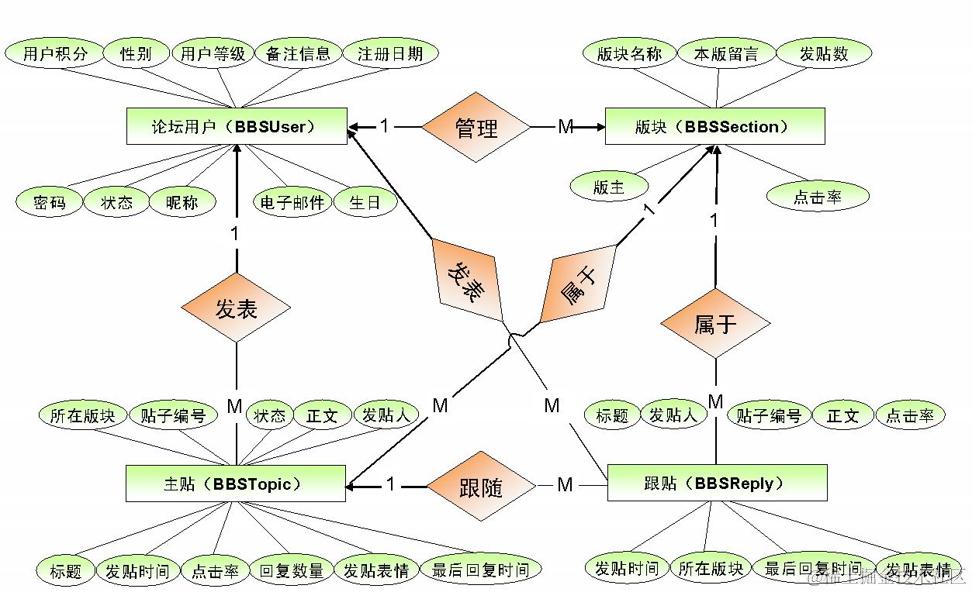

      如下图就是ER(Entity/Relation)图：

      image-20210724131210759

    • 物理设计（根据数据库自身的特点把逻辑设计转换为物理设计）

    • 维护设计（1.对新的需求进行建表；2.表优化）

  • 表关系

    • 一对一

      • 如：用户 和 用户详情
      • 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能

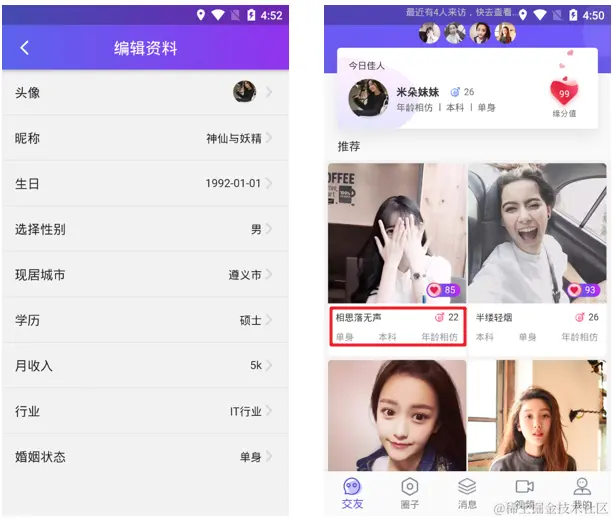

      image-20210724133015129

      上图左边是用户的详细信息，而 真正在展示用户信息时最长用的则是上图右边红框所示，所以 会将详细信息查分成两周那个表。

    • 一对多

      • 如：部门 和 员工

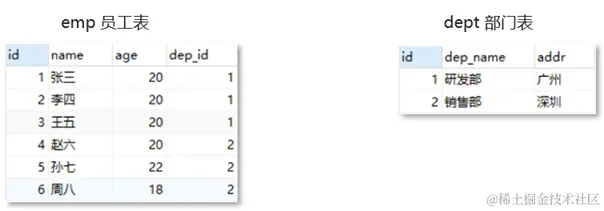

      • 一个部门对应多个员工，一个员工对应一个部门。如下图：

        image-20210724133443094

    • 多对多

JSON-B API

* 如：产品 和 订order单

* 一个产品对应多个订order单，一个订order单包含多个产品。如下图：

  <img src="https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/21e1c55d884242259decc6dc8d2a21a3~tplv-k3u1fbpfcp-watermark.image#?w=860&h=650&s=167618&e=png&b=414624" alt="image-20210724133704682" style="zoom:80%;" />

2.2 表关系(一对多)

  • 一对多

    • 如：部门 和 员工
    • 一个部门对应多个员工，一个员工对应一个部门。

  • 实现方式

    ==在多的一方建立外键，指向一的一方的主键==

  • 案例

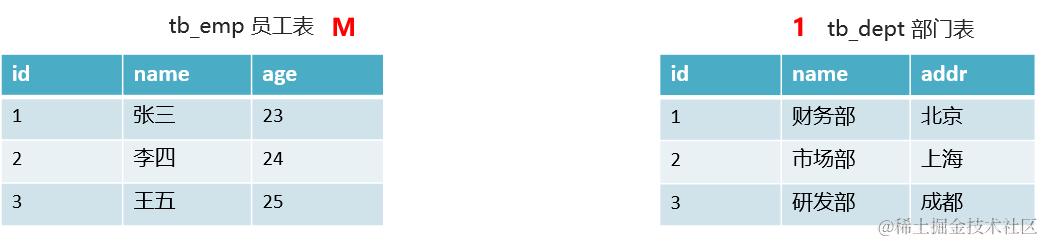

    还是以 员工表 和 部门表 举例:

    image-20210724134145803

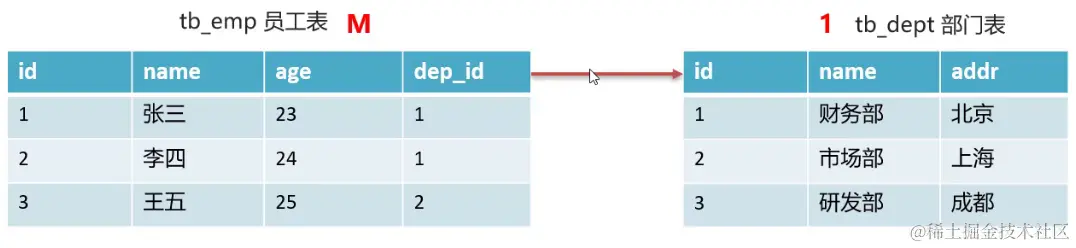

    经过分析发现，员工表属于多的一方，而部门表属于一的一方，此时 会在员工表中添加一列（dep_id），指向于部门表的主键（id）：

    image-20210724134318685

    建表语句如下：

OpenJDK 文档

-- 删除表
DROP TABLE IF EXISTS tb_emp;
DROP TABLE IF EXISTS tb_dept;

-- 部门表
CREATE TABLE tb_dept(
	id int primary key auto_increment,
	dep_name varchar(20),
	addr varchar(20)
);
-- 员工表
CREATE TABLE tb_emp(
	id int primary key auto_increment,
	name varchar(20),
	age int,
	dep_id int,

	-- 添加外键 dep_id,关联 dept 表的id主键
	CONSTRAINT fk_emp_dept FOREIGN KEY(dep_id) REFERENCES tb_dept(id)
);

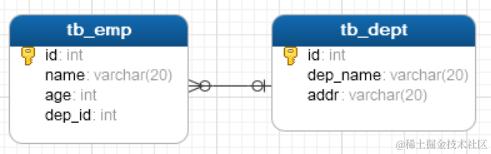

查看表结构模型图：

image-20210724140456921

2.3 表关系(多对多)

  • 多对多

    • 如：产品 和 订order单
    • 一个产品对应多个订order单，一个订order单包含多个产品

  • 实现方式

    ==建立第三张中间表，中间表至少包含两个外键，分别关联两方主键==

  • 案例

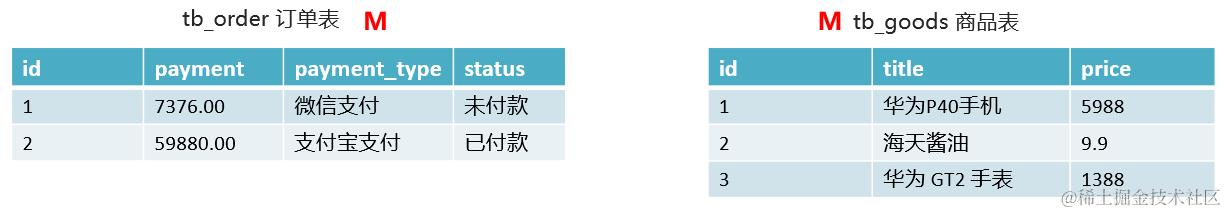

    以 订order单表 和 产品表 举例：

    image-20210724134735939

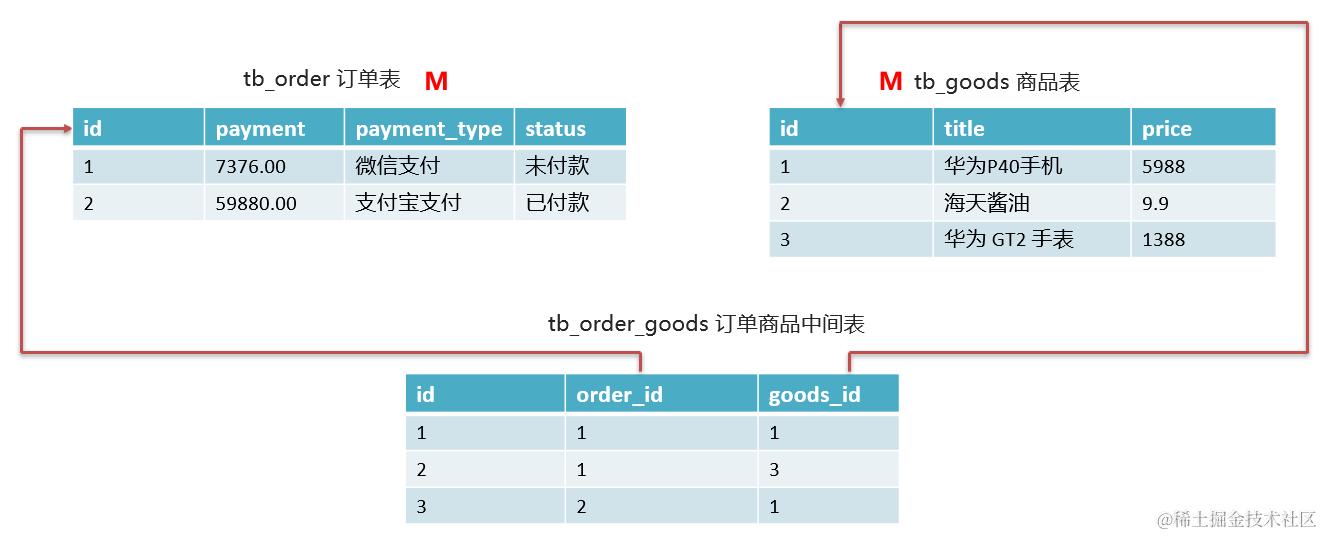

    经过分析发现，订order单表和产品表都属于多的一方，此时需要创建一个中间表，在中间表中添加订order单表的外键和产品表的外键指向两张表的主键：

    image-20210724135054834

    建表语句如下：

    -- 删除表
DROP TABLE IF EXISTS tb_order_goods;
DROP TABLE IF EXISTS tb_order;
DROP TABLE IF EXISTS tb_goods;

-- 订order单表
CREATE TABLE tb_order(
	id int primary key auto_increment,
	payment double(10,2),
	payment_type TINYINT,
	status TINYINT
);

-- 产品表
CREATE TABLE tb_goods(
	id int primary key auto_increment,
	title varchar(100),
	price double(10,2)
);

-- 订order单产品中间表
CRE

3，多表查询

多表查询顾名思义就是从多张表中一次性的查询出 想要的数据。 通过具体的sql给他们演示，先准备环境


[Apache Commons Collections](https://commons.apache.org/proper/commons-collections/)

DROP TABLE IF EXISTS emp;
DROP TABLE IF EXISTS dept;


# 创建部门表
	CREATE TABLE dept(
        did INT PRIMARY KEY AUTO_INCREMENT,
        dname VARCHAR(20)
    );

	# 创建员工表
	CREATE TABLE emp (
        id INT PRIMARY KEY AUTO_INCREMENT,
        NAME VARCHAR(10),
        gender CHAR(1), -- 性别
        salary DOUBLE, -- 工资
        join_date DATE, -- 入职日期
        dep_id INT,
        FOREIGN KEY (dep_id) REFERENCES dept(did) -- 外键，关联部门表(部门表的主键)
    );
	-- 添加部门数据
	INSERT INTO dept (dNAME) VA
