前端数据可视化工程的范式重构：基于声明式抽象的交互式大屏开发研究

千行千屏
93 阅读7分钟

在当今数字化浪潮席卷全球的时代，数据已成为驱动城市发展、企业决策的核心要素。如何将海量、复杂的数据转化为直观、易懂的可视化形式，成为开发者面临的关键挑战。在探索可视化开发的过程中，开发范式的演进犹如一场深刻的变革，不断重塑着我们的开发方式与认知体系。

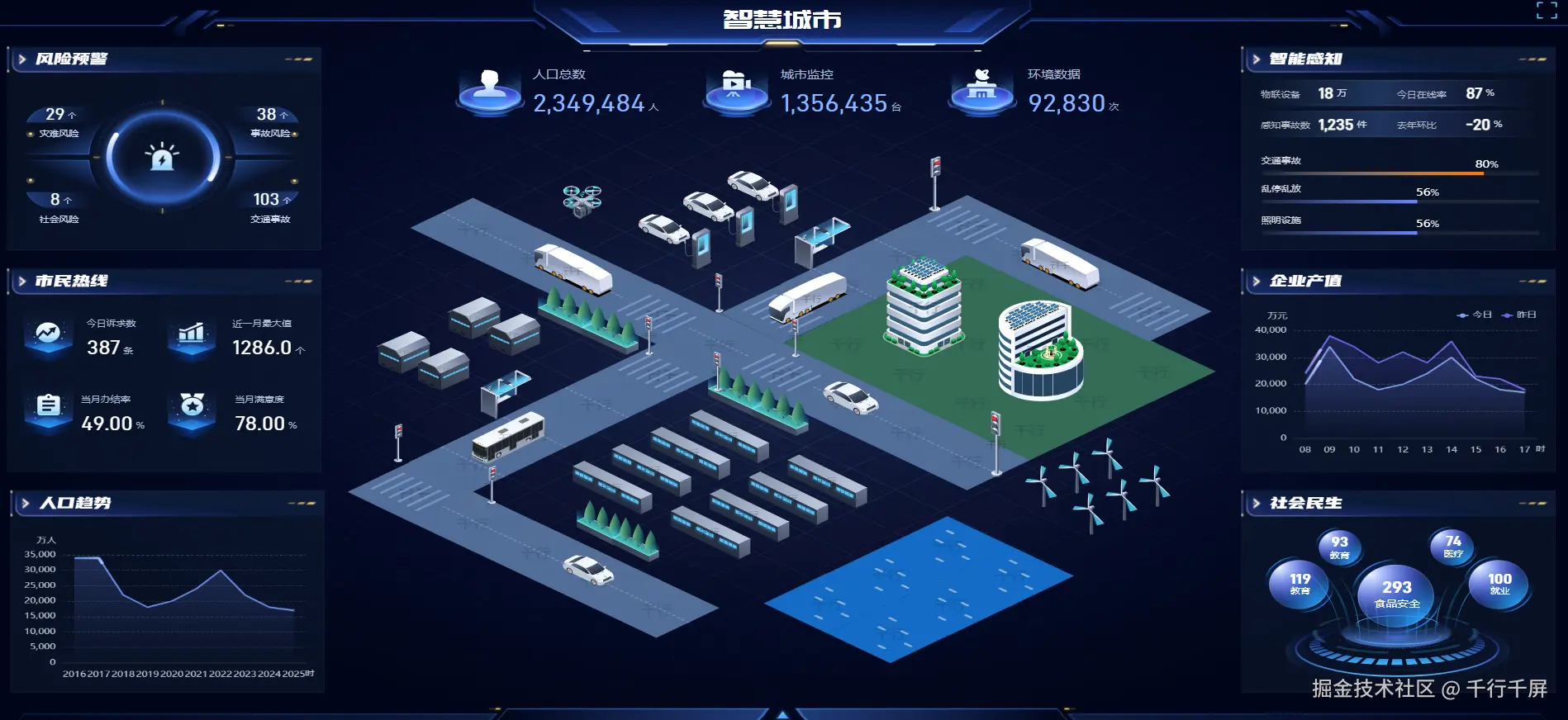

在正式深入探讨可视化开发范式的演进之前，让我们先通过一张直观的图片来感受可视化技术的强大魅力： 01-智慧城市.png 这张来自“千行千屏”绘制的智慧城市可视化大屏（如图所示），宛如城市的数字镜像，将人口、交通、环境等城市的各种关键数据进行了全面且生动的展示。从繁华街区的实时客流量，到交通要道的车流密度；从空气质量的动态监测，到能源消耗的精准统计，每一个数据都以直观的图表、图形形式跃然屏上，让城市管理者能够迅速洞察城市的运行状态，做出科学合理的决策。想了解更多关于“千行千屏”在智慧城市及其他领域的应用，欢迎访问官网：www.qiantech.com.cn/index。

正是基于对可视化开发范式演进的深入思考和对“千行千屏”等优秀工具的实践探索，本文将从数据可视化开发范式演进视角出发，系统分析传统编码模式与声明式可视化框架的认知差异。通过构建“认知复杂度 - 实现效率”四象限模型，揭示可视化开发范式转型的必然性。重点探讨基于组件抽象的声明式架构在数据流管理、跨端适配、交互设计等关键技术领域的突破，并结合“千行千屏”等新一代工具的实践案例，提出可视化工程化的完整解决方案。

一、可视化开发范式的认知演进

1.1 传统编码模式的认知困境

在命令式编程范式下，可视化开发遵循"数据获取→DOM操作→样式计算→事件绑定"的线性流程（图1）。这种模式存在三个根本性缺陷：

  1. 认知维度灾难：开发者需同时处理数据逻辑、视觉呈现和交互状态三个维度的复杂性
  2. 状态管理混沌：手动维护组件状态导致难以追踪的数据流
  3. 可维护性衰减：业务逻辑与视图代码的强耦合使系统熵值随规模指数增长
javascript
	// 传统ECharts实现示例（命令式）
	const chart = echarts.init(document.getElementById('chart'));
	const option = {
	  xAxis: { data: ['A','B','C'] },
	  yAxis: {},
	  series: [{ type: 'bar', data: [10,20,30] }]
	};

	chart.setOption(option);
	window.addEventListener('resize', () => chart.resize());

1.2 声明式范式的认知优势

声明式可视化框架通过构建抽象层将开发者从实现细节中解放，其核心价值在于：

  1. 认知卸载：将关注点聚焦于"是什么"而非"如何实现"
  2. 状态追踪：通过响应式系统自动同步数据与视图
  3. 组合复用：基于高阶组件的抽象机制实现复杂交互的模块化构建
javascript
	// 声明式框架示例（伪代码）
	<Chart
	  dataSource={data}
	  type="bar"
	  autoResize
	  onHover={handleHover}
	/>

二、可视化组件的抽象建模

2.1 组件的数学基础

可视化组件可建模为六元组：
C = (D, V, P, S, E, T)
其中：

  • D：数据映射函数
  • V：视觉编码规范
  • P：布局策略
  • S：状态管理
  • E：事件处理链
  • T：生命周期钩子

2.2 状态管理范式比较

范式状态更新机制性能开销调试复杂度
直接操作DOM命令式更新高低
响应式系统依赖追踪+脏检查中中
虚拟DOM差异算法+批量更新低高
信号系统细粒度响应式极低中

三、数据流架构的工程实践

3.1 多源数据融合模型

mermaid
	graph LR

	  A[API数据源] -->|JSON| B(数据适配器)

	  C[WebSocket] -->|Protobuf| B

	  D[本地文件] -->|CSV| B

	  B --> E[数据标准化]

	  E --> F[缓存层]

	  F --> G[视图组件]

3.2 动态数据更新策略

javascript
	// 基于RxJS的响应式数据流
	const dataStream = new Observable(observer => {
	  const ws = new WebSocket('wss://data.api');
	  ws.onmessage = e => observer.next(JSON.parse(e.data));
	});

	dataStream
	  .pipe(
	    debounceTime(200),
	    distinctUntilChanged((a,b) => JSON.stringify(a)===JSON.stringify(b))
	  )
	  .subscribe(data => {
	    // 触发视图更新
	  });

四、跨端适配的工程挑战

4.1 响应式布局算法

采用CSS Grid与Flexbox的混合布局方案，结合视口单位(vw/vh)实现动态缩放：

css
	.dashboard-container {
	  display: grid;
	  grid-template-columns: repeat(auto-fill, minmax(300px, 1fr));
	  gap: 16px;
	  width: 100vw;
	  height: 100vh;
	  padding: 1vw;
	}

	.chart-component {
	  aspect-ratio: 16/9;
	  resize: both;
	  overflow: hidden;
	}

4.2 渲染性能优化矩阵

优化维度技术方案收益评估
层级优化will-change: transform高
离屏渲染Web Worker预处理中
降级策略复杂度阈值控制高
硬件加速transform: translateZ(0)中

五、交互设计的认知工程

5.1 事件传播模型

javascript
	// 自定义事件系统实现
	class EventBus {
	  constructor() {
	    this.events = new Map();
	  }

	  on(type, handler) {
	    if (!this.events.has(type)) {
	      this.events.set(type, new Set());
	    }
	    this.events.get(type).add(handler);
	  }

	  emit(type, payload) {
	    this.events.get(type)?.forEach(handler => handler(payload));
	  }
	}

5.2 动画时序控制

采用CSS Houdini实现自定义动画时间线：

javascript
	// 注册自定义动画属性

	if ('registerProperty' in CSS) {
	  CSS.registerProperty({
	    name: '--progress',
	    syntax: '<number>',
	    inherits: false,
	    initialValue: '0'
	  });
	}

	// 动画控制
	const timeline = gsap.timeline({
	  onUpdate: () => {
	    document.documentElement.style.setProperty('--progress', timeline.progress());
	  }
	});

六、实践案例：千行千屏的架构解析

作为声明式可视化框架的典型代表，"千行千屏"在以下方面实现突破性创新：

  1. 元组件系统：通过JSON Schema定义组件契约，实现可视化组件的标准化生产
内容组件模块示例图片：


  1. 数据血缘追踪：构建可视化数据流图谱，支持影响分析和回滚操作
  2. 智能布局引擎：基于约束满足问题的布局算法，自动生成最优排版方案

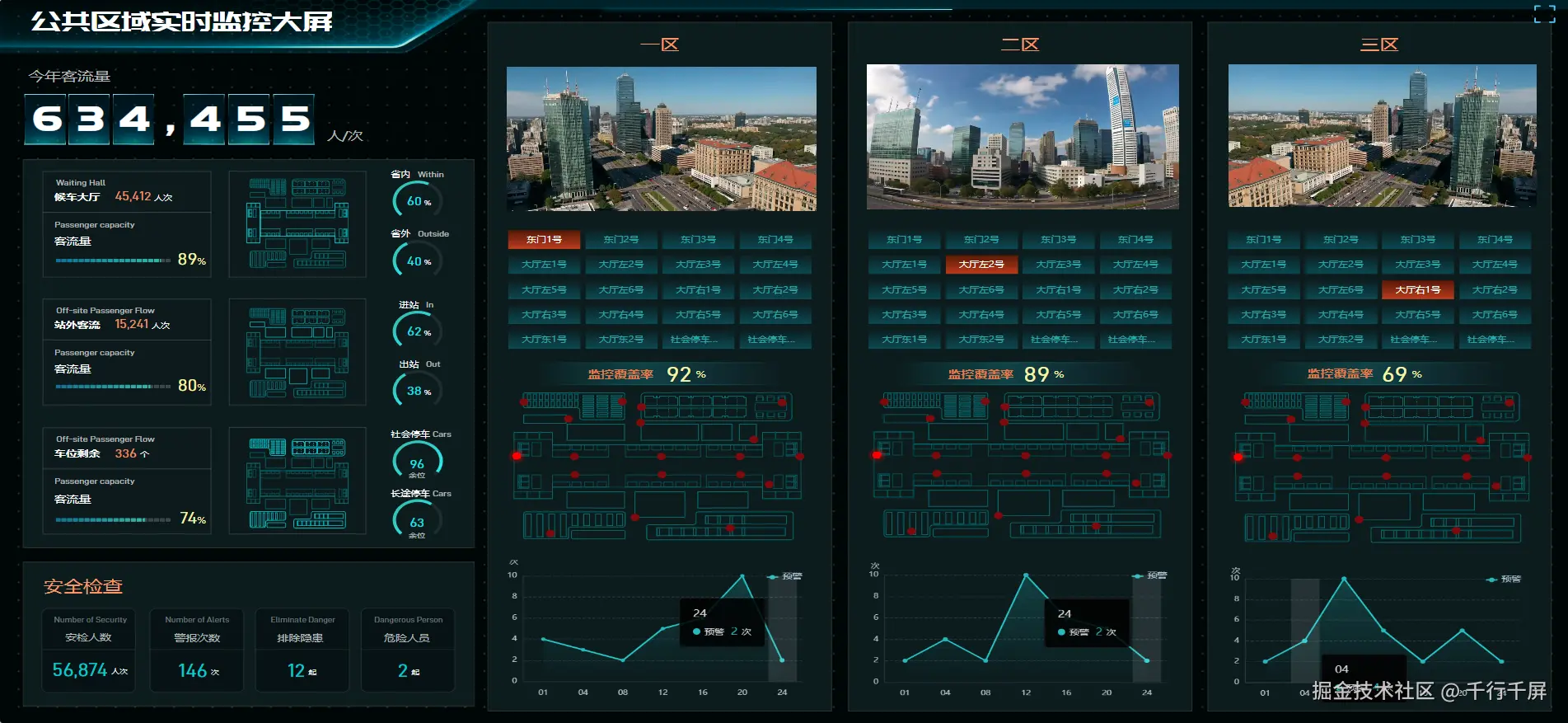

01-公共区域实时监控大屏.png 图片说明：此为“千行千屏”打造的公共区域实时监控大屏。它充分利用了数据血缘追踪功能，构建了可视化数据流图谱。管理人员可以清晰地看到数据从采集、传输到展示的整个过程，支持影响分析和回滚操作。比如，当监控到某个区域客流量异常时，能够快速定位数据来源，分析影响范围，并及时采取相应措施。同时，大屏的智能布局引擎基于约束满足问题的布局算法，自动生成了最优排版方案，使各种监控信息一目了然。

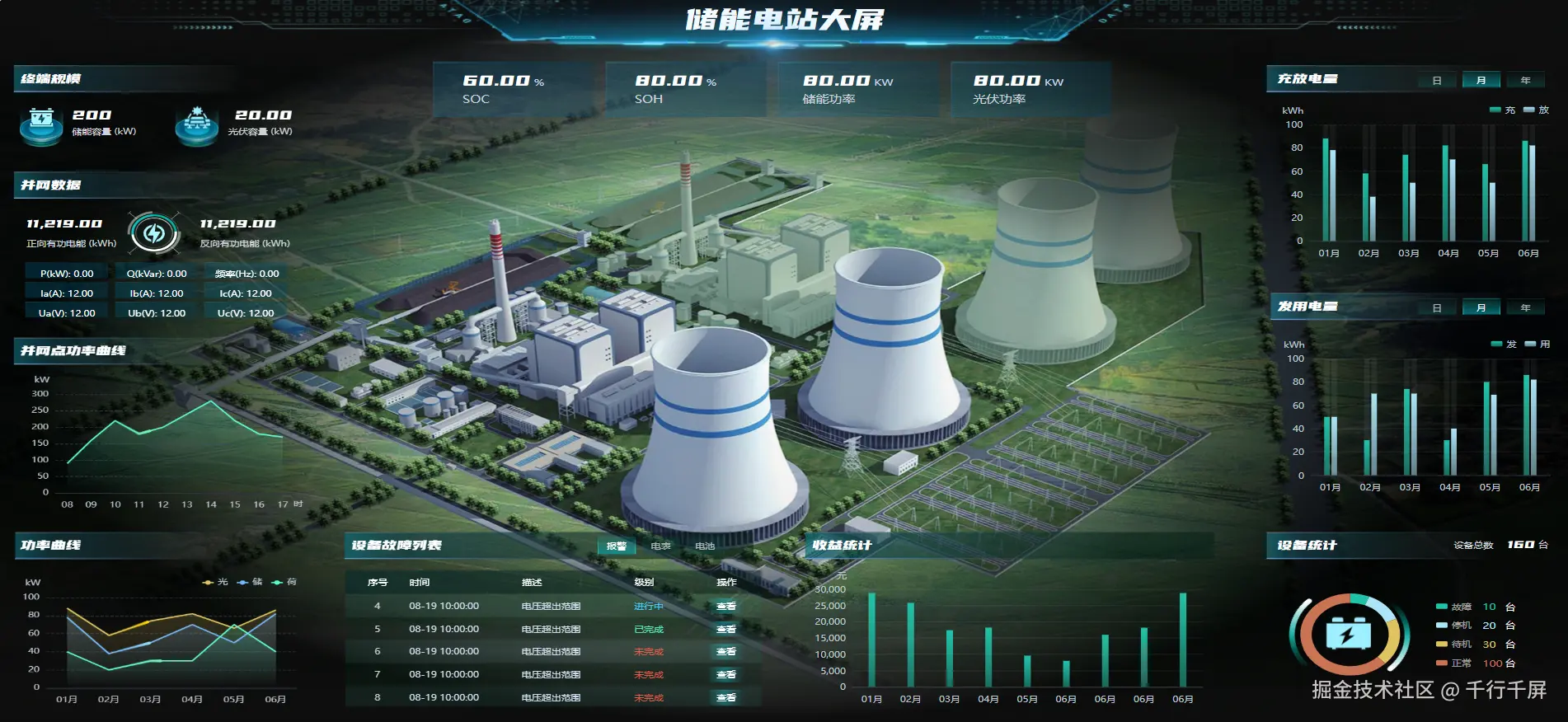

01-储能电站大屏.png 图片说明：“千行千屏”的储能电站大屏展示了其在能源领域的强大应用能力。通过元组件系统，将储能电站的终端规模、并网数据、功率曲线等关键信息以直观的图表形式展示出来。数据血缘追踪功能确保了数据的准确性和可靠性，智能布局引擎则让大屏布局合理、美观。运维人员可以通过该大屏实时掌握电站运行状态，及时发现并解决问题。

更多数据可视化大屏案例请访问官网：www.qiantech.com.cn/index。

json
	// 千行千屏组件配置示例

	{
	  "type": "EChart",
	  "props": {
	    "series": [{
	      "type": "pie",
	      "data": "${data.sales}",
	      "radius": ["40%", "70%"]
	    }],
	    "title": {
	      "text": "销售占比",
	      "subtext": "${data.date}"
	    }
	  },

	  "events": {
	    "click": "handlePieClick"
	  },
	  "styles": {
	    "width": "100%",
	    "height": "300px"
	  }
	}

七、结论与展望

声明式可视化框架代表前端工程化的重要方向，其核心价值在于：

  1. 降低认知门槛，实现业务逻辑与视图实现的解耦
  2. 通过抽象层封装实现跨平台一致性
  3. 构建可视化组件的标准化生产体系

未来研究应聚焦于：

  • 基于AI的可视化方案自动生成
  • 跨模态数据融合的认知建模
