【ZYNQ】IIC 简介及 EMIO 模拟 IIC 驱动示例

IIC 简介

IIC (Inter－Integrated Circuit) 总线是一种由 NXP (原PHILIPS) 公司开发的两线式串行通信总线，多用于主控制器和从设备之间的主从式通信，且任意时刻只能有一个主机。

IIC总线由数据线 SDA 和时钟线 SCL 构成，可实现在 CPU 与被控 IC 之间、IC 与 IC 之间双向通信，高速 IIC 总线一般可达 400kbps 以上。

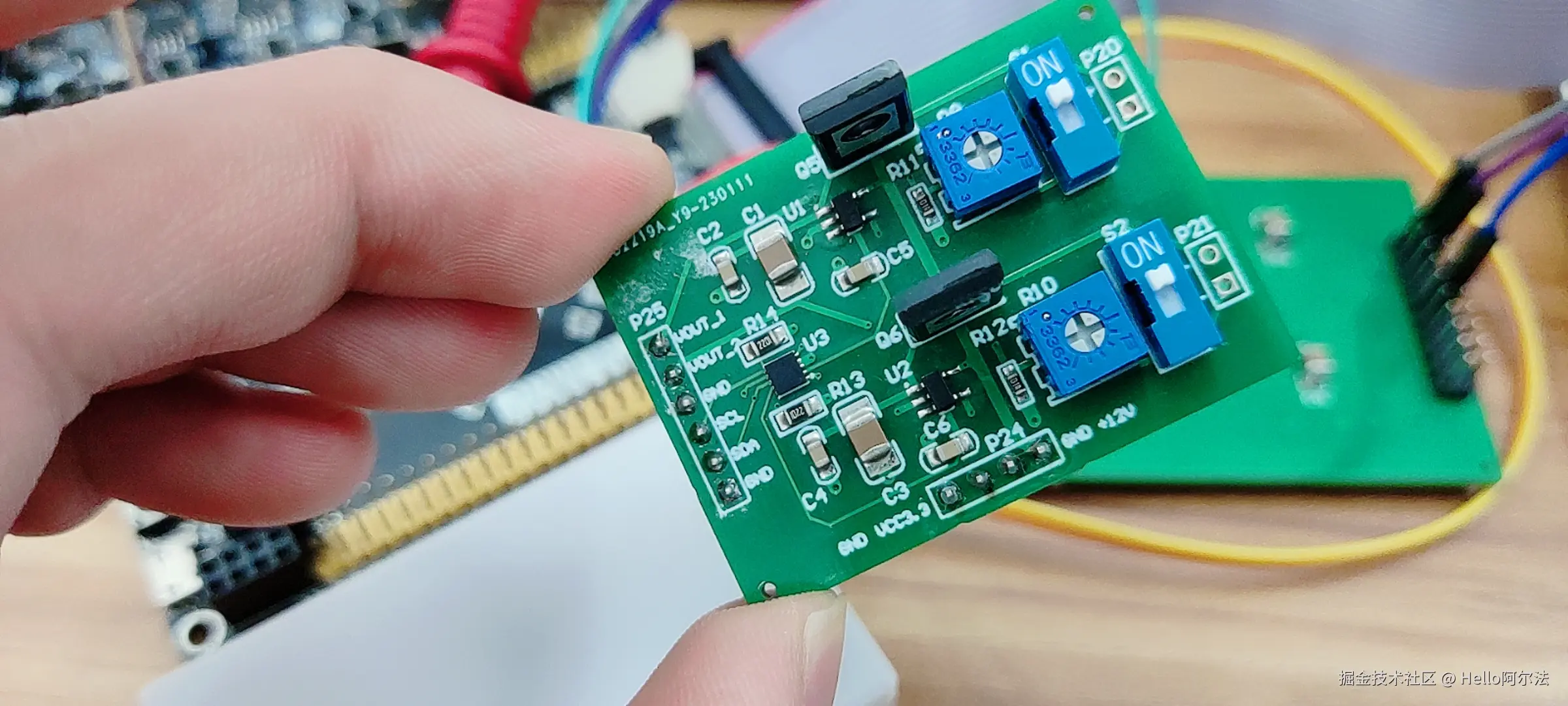

为驱动实验室自研基于 DAC60502 的双通道电流输出模块，基于 ZYNQ 平台，将 PS 端的 GPIO 资源通过 EMIO 引出到 PL 端，使用　PL　端引脚资源连接　IIC　从设备，既使用 EMIO 模拟 IIC 实现。

模拟 IIC 示例代码

• iic_io.c

/**
 * Copyright (c) 2022-2023，HelloAlpha
 *
 * Change Logs:
 * Date           Author       Notes
 */
#include "iic_io.h"

extern XGpioPs GpioPs;

void SCL_OUT(void)
{
    XGpioPs_SetDirectionPin(&GpioPs, SCL_PIN, GPIO_MODEL_OUTPUT);
    XGpioPs_SetOutputEnablePin(&GpioPs, SCL_PIN, GPIO_OUTPUT_ENABLE);
}

void SCL_HIGH(void)
{
    XGpioPs_WritePin(&GpioPs, SCL_PIN, GPIO_SET);
}

void SCL_LOW(void)
{
    XGpioPs_WritePin(&GpioPs, SCL_PIN, GPIO_RESET);
}

void SDA_IN(void)
{
    XGpioPs_SetDirectionPin(&GpioPs, SDA_PIN, GPIO_MODEL_INPUT);
}

uint32_t SDA_READ(void)
{
    return XGpioPs_ReadPin(&GpioPs, SDA_PIN);
}

void SDA_OUT(void)
{
    XGpioPs_SetDirectionPin(&GpioPs, SDA_PIN, GPIO_MODEL_OUTPUT);
    XGpioPs_SetOutputEnablePin(&GpioPs, SDA_PIN, GPIO_OUTPUT_ENABLE);
}

void SDA_HIGH(void)
{
    XGpioPs_WritePin(&GpioPs, SDA_PIN, GPIO_SET);
}

void SDA_LOW(void)
{
    XGpioPs_WritePin(&GpioPs, SDA_PIN, GPIO_RESET);
}

int IIC_Init(void)
{
    SCL_OUT();
    SCL_HIGH();
    SDA_OUT();
    SDA_HIGH();

    return 0;
}

• iic_io.h

/**
 * Copyright (c) 2022-2023，HelloAlpha
 *
 * Change Logs:
 * Date           Author       Notes
 */
#ifndef __IIC_IO_H__
#define __IIC_IO_H__

#include "xgpiops.h"

#define SCL_PIN           54
#define SDA_PIN           55

#define GPIO_RESET      	　　0
#define GPIO_SET        	　　1

#define GPIO_MODEL_INPUT  　　0
#define GPIO_MODEL_OUTPUT 　　1

#define GPIO_OUTPUT_DISABLE　　0
#define GPIO_OUTPUT_ENABLE　　　1

void SCL_OUT(void);
void SCL_HIGH(void);
void SCL_LOW(void);

void SDA_IN(void);
uint32_t SDA_READ(void);

void SDA_OUT(void);
void SDA_HIGH(void);
void SDA_LOW(void);

int IIC_Init(void);

#endif

• iic_ctrl.c

/**
 * Copyright (c) 2022-2023，HelloAlpha
 *
 * Change Logs:
 * Date           Author       Notes
 */
#include "iic_ctrl.h"
#include "sleep.h"

#define I2C_DELAY(...)	usleep(__VA_ARGS__)

void IIC_Start(void)
{
    SDA_OUT();
    SDA_HIGH();
    SCL_HIGH();
    I2C_DELAY(4);
    SDA_LOW();
    I2C_DELAY(4);
    SCL_LOW();
    I2C_DELAY(2);
}

void IIC_Stop(void)
{
    SDA_OUT();
    SCL_LOW();
    SDA_LOW();
    I2C_DELAY(4);
    SCL_HIGH();
    SDA_HIGH();
    I2C_DELAY(4);
}

// 1，接收应答失败
// 0，接收应答成功
uint8_t IIC_Wait_Ack(void)
{
    uint8_t ucErrTime=0;

    SDA_OUT();
    SDA_HIGH();
    I2C_DELAY(1);
    SCL_HIGH();
    I2C_DELAY(1);
    SDA_IN();
    while(SDA_READ())
    {
        ucErrTime++;
        if(ucErrTime > 250)
        {
            IIC_Stop();
            return 1;
        }
    }
    SCL_LOW();
    return 0;
}

//产生ACK应答
void IIC_Ack(void)
{
    SCL_LOW();
    SDA_OUT();
    SDA_LOW();
    I2C_DELAY(2);
    SCL_HIGH();
    I2C_DELAY(2);
    SCL_LOW();
}
//不产生ACK应答
void IIC_NAck(void)
{
    SCL_LOW();
    SDA_OUT();
    SDA_HIGH();
    I2C_DELAY(2);
    SCL_HIGH();
    I2C_DELAY(2);
    SCL_LOW();
}

void IIC_Write_Byte(uint8_t data)
{
    uint8_t  i = 0;

    SDA_OUT();
    SCL_LOW();
    for(i=0; i<8; i++)
    {
        if(data & 0x80 )
            SDA_HIGH();
        else
            SDA_LOW();
        data <<= 1;
        I2C_DELAY(2);
        SCL_HIGH();
        I2C_DELAY(2);
        SCL_LOW();
        I2C_DELAY(2);
    }
}

// ack = 1，发送 ACK
// ack = 0，发送 nACK
uint8_t IIC_Read_Byte(uint8_t ack)
{
    uint8_t i = 0, data = 0;

    SDA_IN();
    for(i = 0; i < 8; i++)
    {
        SCL_LOW();
        I2C_DELAY(2);
         SCL_HIGH();
        data <<= 1;
        if(SDA_READ())
            data++;
        I2C_DELAY(1);
    }
    if(!ack)
        IIC_NAck();
    else
        IIC_Ack();
    return data;
}

void IIC_Write_UINT16(uint8_t dev_addr, uint8_t wr_addr, uint16_t data)
{
    IIC_Start();
    IIC_Write_Byte(dev_addr);
    IIC_Wait_Ack();
    IIC_Write_Byte(wr_addr);
    IIC_Wait_Ack();
    IIC_Write_Byte(data >> 8);
    IIC_Wait_Ack();
    IIC_Write_Byte(data & 0xFF);
    IIC_Wait_Ack();
    IIC_Stop();
    I2C_DELAY(800);
}

uint16_t IIC_Read_UINT16(uint8_t dev_addr, uint8_t rd_addr)
{
    uint16_t data;

    IIC_Start();
    IIC_Write_Byte(dev_addr);
    IIC_Wait_Ack();
    IIC_Write_Byte(rd_addr);
    IIC_Wait_Ack();

    IIC_Start();
    IIC_Write_Byte(dev_addr + 1);
    IIC_Wait_Ack();
    data = IIC_Read_Byte(1);
    data = (data <<8 ) + IIC_Read_Byte(0);
    IIC_Stop();

    return data;
}

• iic_ctrl.h

/**
 * Copyright (c) 2022-2023，HelloAlpha
 *
 * Change Logs:
 * Date           Author       Notes
 */
#ifndef __I2C_CTRL_H__
#define __I2C_CTRL_H__

#include "iic_io.h"

void IIC_Start(void);
void IIC_Stop(void);
uint8_t IIC_Wait_Ack(void);
void IIC_Ack(void);
void IIC_NAck(void);
void IIC_Write_Byte(uint8_t value );
uint8_t IIC_Read_Byte(uint8_t addr);
void IIC_Write_UINT16(uint8_t dev_addr, uint8_t wr_addr, uint16_t data);
uint16_t IIC_Read_UINT16(uint8_t dev_addr, uint8_t rd_addr);

#endif

用软件模拟 IIC，最大的好处就是方便移植，同一个代码兼容所有 MCU，任何一个微控制器 只要有 IO 口，就可以很快的移植过去，而且不需要特定的 IO 口。但是相对于硬件 IIC 来说，模拟 IIC 通信速率要慢得多。

• 自问：那为啥不用硬件 IIC
• 自答：就想用模拟的嘿嘿嘿
