VK1640B是一种数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、LED 驱 动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx12GRID的LED显示屏。适 用于小型LED显示屏驱动。采用SSOP24的封装形式。LJQ6093
产品品牌：永嘉微电/VINKA
产品型号：VK1640B
封装形式：SSOP24
特点
• 工作电压 3.0-5.5V
• 内置 RC振荡器

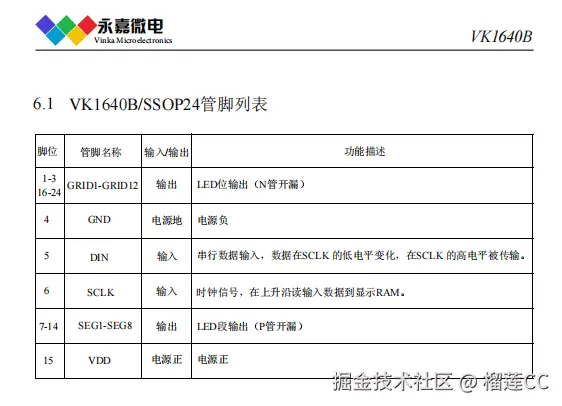

• 8个SEG脚，12个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 2线串行接口
• 8级整体亮度可调
• 内置显示RAM为8x12位
• 内置上电复位电路

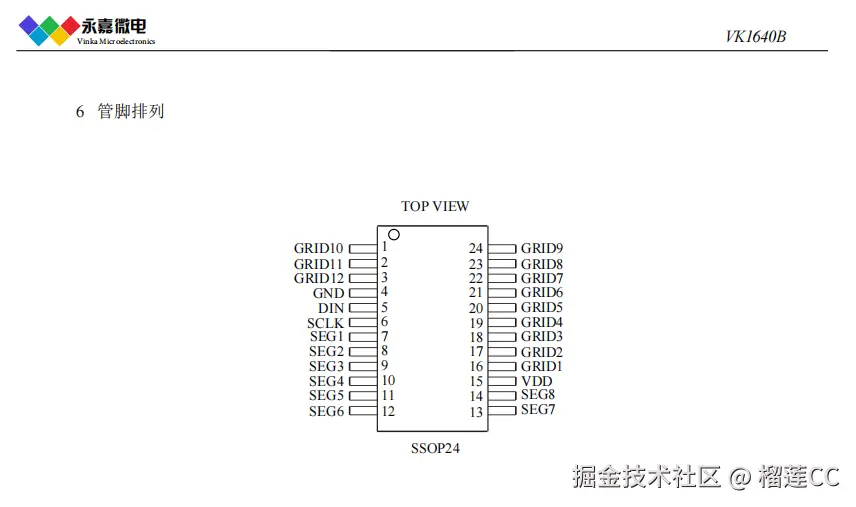

• 封装
SSOP24(150mil)(8.65mm × 3.90mm PP=0.635mm)

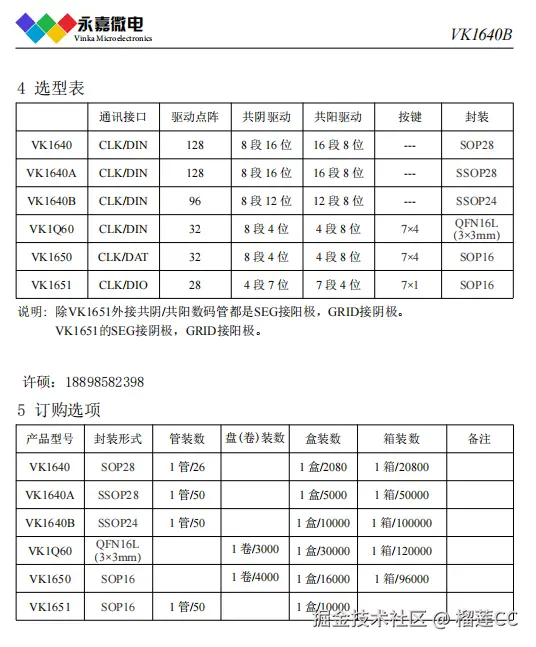

VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28
VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28
VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24
VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT
静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16
VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT
静态电流/待机电流：＜0.1mA/--- 按键：7*4 封装：QFN16
VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口：CLK/DIO
静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16
