​UE5.4 像素流送 (Pixel Streaming) 实现核心笔记



• UE应用 (Unreal Engine Application) ：在服务器上运行，负责渲染画面、执行逻辑。输出视频流和音频流，接收用户输入。

• 信令服务器 (Signalling Server) ：作为“中间人”，协调 UE应用 和 Web客户端 的初次连接。不传输媒体流，只交换信令。

• Web客户端 (Web Client) ：用户使用的浏览器。接收视频流，捕获用户输入（鼠标、键盘、触摸）并发送回服务器。

• 通信协议：

  • 信令 (Signalling) ：使用 WebSocket (基于TCP) ，确保连接指令可靠传输。
  • 媒体流 (Media) ：使用 WebRTC (基于UDP) ，保证视频流低延迟、高效率。

一、实现步骤：从零到一

阶段一：UE应用配置

启用插件：在插件管理中启用 Pixel Streaming等相关插件，重启编辑器。

项目设置：

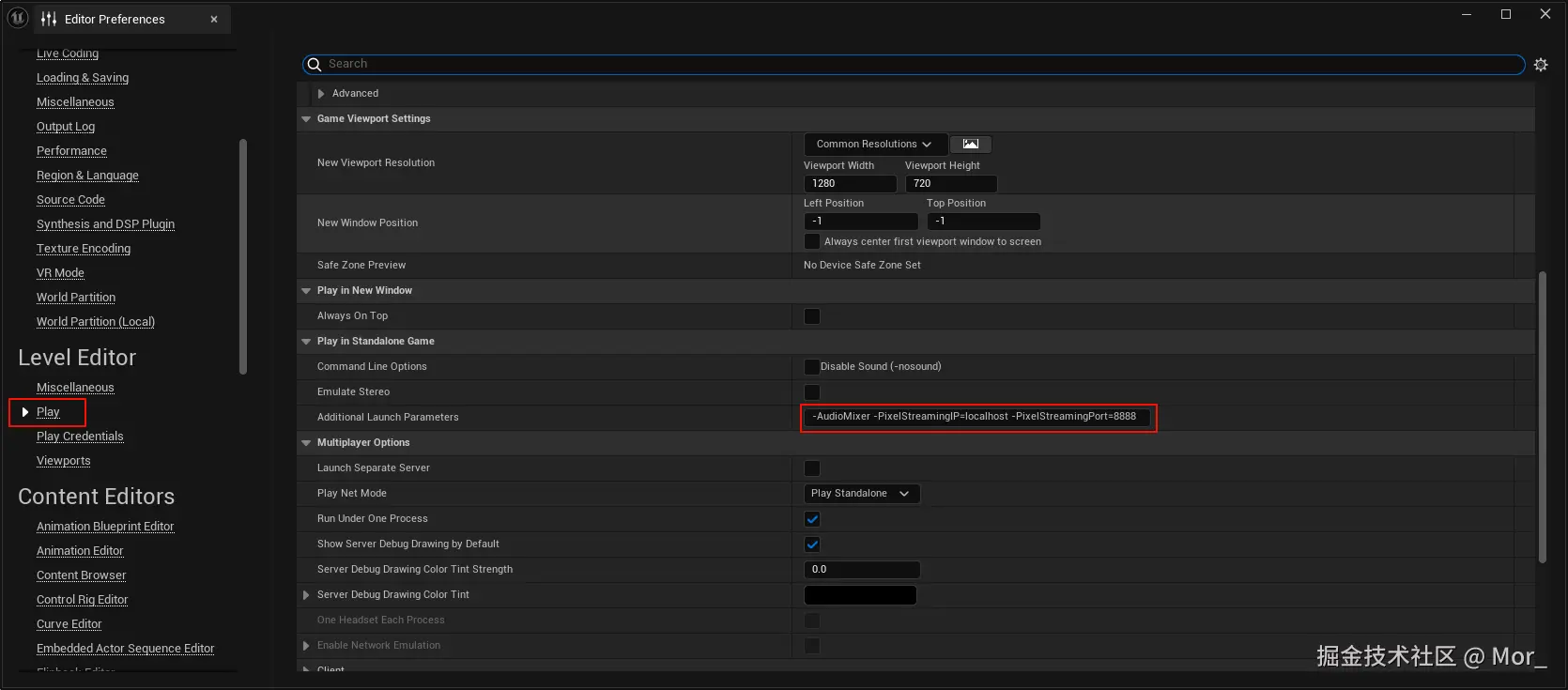

在 编辑器偏好设置 (Editor Preferences) -> 关卡编辑器 (Level Editor) -> 播放 (Play) 中，设置 其他启动参数 (Additional Launch Parameters)：

-AudioMixer -PixelStreamingIP=localhost -PixelStreamingPort=8888

​编辑

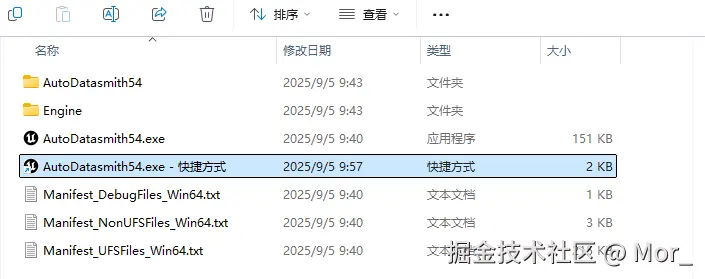

打包项目：为目标平台（Windows）打包项目。按 Alt 键并拖动你的 .exe 文件，在相同文件夹中（或计算机上你想要的其他任意位置）创建新的快捷方式。

​编辑

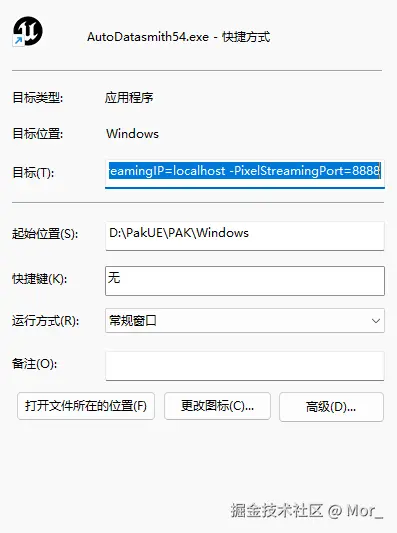

右键点击快捷方式，从上下文菜单选择 属性（Properties） ，在 快捷方式属性（Shortcut Properties） 窗口的 快捷方式（Shortcut） 选项卡上，在 目标（Target） 字段末尾添加下列文本 （注意末尾加空格后再粘贴） ，并点击 确定（OK） 。

 -AudioMixer -PixelStreamingIP=localhost -PixelStreamingPort=8888

​编辑

阶段二：信令服务器部署

• 获取服务器：从github(EpicGames/PixelStreamingInfrastructure at UE5.4)下载 Pixel Streaming Servers 包并解压。我是解压在D盘下面。

• 关键配置：编辑 SignallingWebServer 目录下的 config.json，保证端口和UE运行的端口是一致的：

  {
    "UseFrontend": false,
    "UseMatchmaker": false,
    "UseHTTPS": false,        // 测试用HTTP，生产环境必须用HTTPS
    "HttpPort": 80,           // 信令服务器Web端口（浏览器访问的端口）
    "HttpsPort": 443,
    "StreamerPort": 8888,     // UE应用连接的端口
    "PublicIP": "你的服务器公网IP"
  }




• 提取像素流分支：在打包项目文件夹的此路径中，Windows\AutoDatasmith54\Samples\PixelStreaming\WebServers并运行 get_ps_servers 命令（双击bat文件）。这会自动将相关像素流送基础设施分支提取到该文件夹中。

阶段三：启动信令服务器与连接

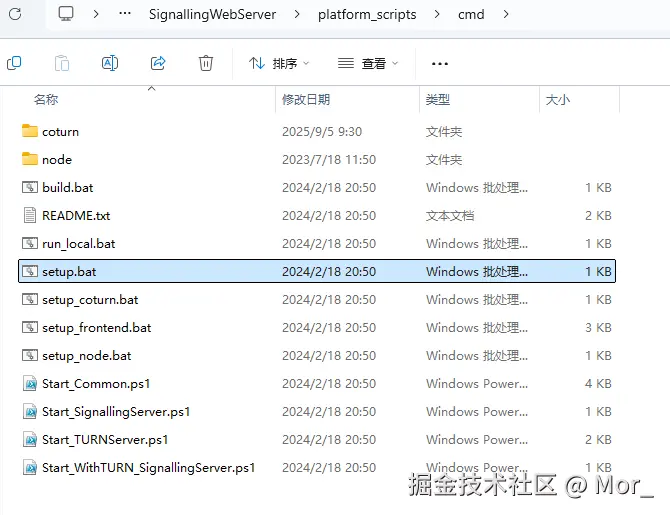

• 安装依赖：以管理员身份打开PowerShell，并运行 SignallingWebServer\platform_scripts\cmd\setup.bat 。这将安装所有必需的依赖性。

​编辑

• 启动信令服务器： SignallingWebServer\platform_scripts\cmd\run_local.bat 以启动信令服务器。服务器已启动并准备好接受连接时，你将在控制台窗口中看到以下行：

WebSocket listening to Streamer connections on :8888
WebSocket listening to Players connections on :80
Http listening on *: 80

• 运行UE程序并连接： 在运行虚幻引擎应用程序的那台计算机上，按Alt-Tab键，将焦点从虚幻引擎应用程序切换开，并启动支持的Web浏览器（谷歌浏览器和火狐浏览器是稳妥的选项）。在地址栏中，前往 http://127.0.0.1 或用其他设备访问自己的设备ip地址（cmd>ipconfig可查）。

  http://你的ip地址:80（http端口）

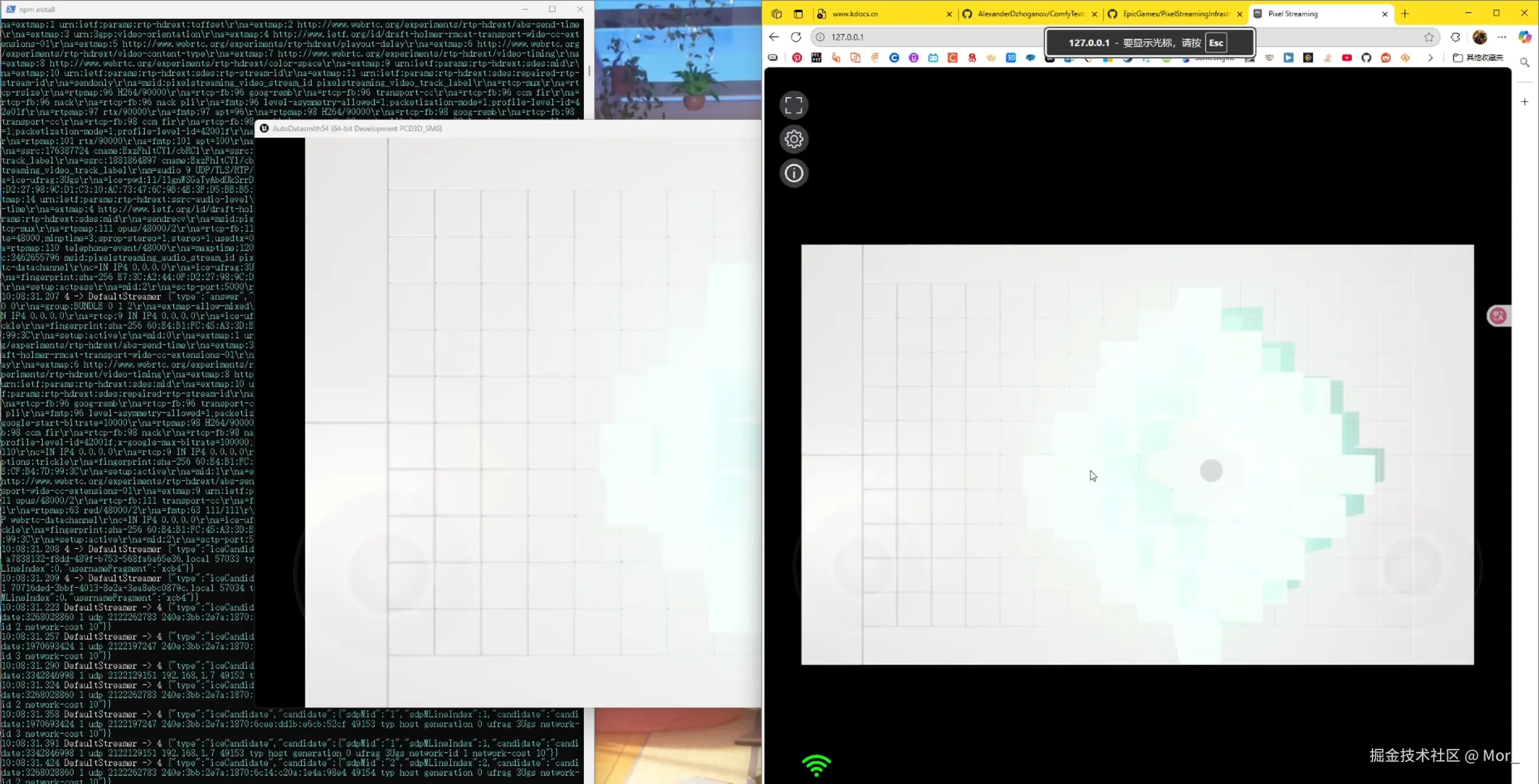

最终效果：

​编辑

二、技术重点与核心原理

1. 信令交换 (Signalling over TCP/WebSocket) ：

   • 目的：协商建立WebRTC连接所需的元数据（SDP Offer/Answer, ICE候选地址）。
   • 原理：使用TCP，因其可靠、有序，确保关键连接指令必达。遵循三次握手建立可靠连接。
   • 端口：主要由信令服务器的 HttpPort (如80) 提供Web服务和WebSocket连接。

2. 媒体流传输 (Media over WebRTC/UDP) ：

   • 目的：传输实时的视频帧和音频样本。
   • 原理：使用UDP，因其低延迟、开销小。允许偶尔丢帧以换取流畅性，更适合实时视频。
   • 编码：通常使用服务器GPU的硬件编码器（如NVENC）。

3. 连接终止与四次挥手：

   • 当连接需要关闭时，TCP使用四次挥手流程来可靠地、双向地释放连接。
   • 这是因为TCP连接是全双工的，双方的数据发送通道需要独立关闭。TIME-WAIT 状态确保最后一个ACK包到达，防止资源占用。

三、常见问题排查 (Troubleshooting)

问题现象	可能原因与排查方向
黑屏/无法连接	1. 防火墙/安全组：未开放信令服务器端口（如80）。 2. IP/端口错误：UE启动参数中的IP/端口与信令服务器配置不匹配。 3. 信令服务器未运行。
高延迟/卡顿	1. 网络带宽不足：在 DefaultEngine.ini 中调整 PixelStreaming.Bitrate。 2. 服务器性能瓶颈：检查GPU编码、CPU和网络负载。
有画面无声音	1. 启动参数缺少 -AudioMixer。 2. 浏览器禁用了音频自动播放。
编码器初始化失败	服务器GPU驱动问题或不支持硬件编码（如无NVIDIA显卡却配置了NVENC）。

四、生产环境优化建议

1. 安全：启用HTTPS (UseHTTPS: true) 并配置SSL证书。实施身份验证。
2. 性能：使用TURN服务器协助NAT穿透。根据网络状况动态调整视频码率和分辨率。
3. 扩展性：对于多用户场景，启用并配置 Matchmaker（匹配器）和 Cirrus 以实现多实例负载均衡。
