华三IGMP+PIM组播配置笔记

不做菜鸟的网工
153 阅读6分钟

第一部分：二层IGMP Snooping配置

IGMP Snooping通常在接入层或汇聚层交换机上配置。

1. 基础配置步骤

# 进入系统视图
<H3C> system-view

# 开启全局组播路由功能 (IGMP Snooping的依赖前提)
[H3C] multicast routing

# 进入需要配置的VLAN视图
[H3C] vlan 10

# 在当前VLAN内开启IGMP Snooping功能
[H3C-vlan10] igmp-snooping enable

2. 关键命令详解与可选配置

  • 端口快速离开功能

    端口快速离开是指当端口收到主机发来的离开指定组播组的IGMP离开组报文时，直接将该端口从相应转发表项的出端口列表中删除。此后，二层设备不会向该端口发送或转发针对该组播组的IGMP特定组查询报文。

    # (可选) 配置主机端口，将其快速离开功能开启，适用于只有一个成员的端口
# 对于一个VLAN，只有当一个端口下只有一个接收者时，才建议配置本功能；否则，当一个端口下有多个接收者时，其中一个接收者的离开会触发该端口的快速离开，从而导致属于同一组播组的其它接收者无法收到组播数据。
[H3C] fast-leave vlan 10
[H3C-vlan10] interface gigabitethernet 1/0/2
[H3C-GigabitEthernet1/0/2] igmp-snooping fast-leave
[H3C-GigabitEthernet1/0/2] quit

  • 版本一致性： 确保与网络中主机的IGMP版本匹配（通常是v2或v3）。

    # 在VLAN视图下配置该VLAN内交换机处理的IGMP版本
[H3C-vlan10] igmp-snooping version 2

  • 查看和维护信息：

    # 查看VLAN内的IGMP Snooping组播组信息
[H3C] display igmp-snooping group vlan 10

# 查看VLAN内的路由器端口列表
[H3C] display igmp-snooping router-port vlan 10

# 查看VLAN内IGMP Snooping的全局配置信息
[H3C] display igmp-snooping configuration vlan 10

第二部分：三层PIM配置

PIM通常在汇聚层或核心层路由器（三层交换机）上配置。确保设备的单播路由协议（如OSPF、BGP、静态路由）已正常配置且互通，这是PIM构建RPT/SPT树的基础。

1. PIM模式选择

  • PIM-DM (密集模式): 适用于组成员非常密集的网络。采用“推”的模式，先泛洪再修剪。现在较少使用。
  • PIM-SM (稀疏模式): 最常用的模式。适用于组成员分布稀疏的网络。采用“拉”的模式，需要显式加入。必须配置RP (汇聚点)。

2. PIM-SM 基础配置步骤

# 进入系统视图
<H3C> system-view

# 开启全局组播路由功能 (必须)
[H3C] multicast routing-enable

# 在需要运行PIM的每个三层接口上开启PIM-SM
[H3C] interface vlan-interface 10
[H3C-Vlan-interface10] pim sm
[H3C-Vlan-interface10] quit

[H3C] interface gigabitethernet 1/0/24
[H3C-GigabitEthernet1/0/24] pim sm
[H3C-GigabitEthernet1/0/24] quit

3. 配置RP (Rendezvous Point) - 汇聚点

RP是PIM-SM的核心，有两种主要配置方式：

  • 静态RP (简单网络推荐)

    # 指定RP的IP地址（假设为192.168.1.1）
[H3C] static-rp 192.168.1.1
# 可选：为特定组播组指定RP
# [H3C] static-rp 192.168.1.1 ACL 2000

  • 动态RP (使用BSR协议，中大型网络推荐) 需要配置BSR候选路由器和RP候选路由器（它们可以是同一台设备）。

    # 配置Loopback0接口作为BSR和RP的发布地址
[H3C] interface loopback 0
[H3C-LoopBack0] ip address 192.168.254.1 255.255.255.255
[H3C-LoopBack0] pim sm
[H3C-LoopBack0] quit

# 配置此路由器为BSR候选路由器
[H3C] pim
[H3C-pim] c-bsr loopback 0
# 配置此路由器为RP候选路由器，为其服务的组播组范围（例如224.0.0.0/4）
[H3C-pim] c-rp loopback 0

4. 查看和维护信息

# 查看PIM邻居关系 (确保邻居间已建立)
[H3C] display pim neighbor

# 查看PIM路由表
[H3C] display pim routing-table

# 查看RP信息
[H3C] display pim rp-info

# 查看BSR信息
[H3C] display pim bsr-info

第三部分：配置总结与注意事项

  1. 配置逻辑流程：

    • 步骤一： 确保基础网络互通（单播路由）。
    • 步骤二： 在所有三层设备上 multicast routing-enable。
    • 步骤三： 在需要PIM的三层接口上 pim sm。
    • 步骤四： 配置RP（静态或动态）。
    • 步骤五： 在用户接入的二层交换机VLAN上 igmp-snooping enable，并指定路由器端口。

  2. 版本兼容性： 不同版本的Comware软件（V5, V7）命令可能略有差异，请使用?查看上下文帮助。上述命令基于主流V7版本。

  3. IGMP版本： 网络中的IGMP版本（主机、查询器、PIM路由器）最好保持一致，通常使用v2足以满足大多数场景。

  4. RP冗余： 对于生产环境，强烈建议使用BSR或Anycast-RP来实现RP的冗余和负载均衡，避免单点故障。

  5. ACL控制： 可以使用ACL对组播组进行过滤，增强安全性。

  6. 调试命令：

    debugging igmp
debugging pim
# 使用时务必谨慎，会在控制台输出大量信息，可能影响设备性能。

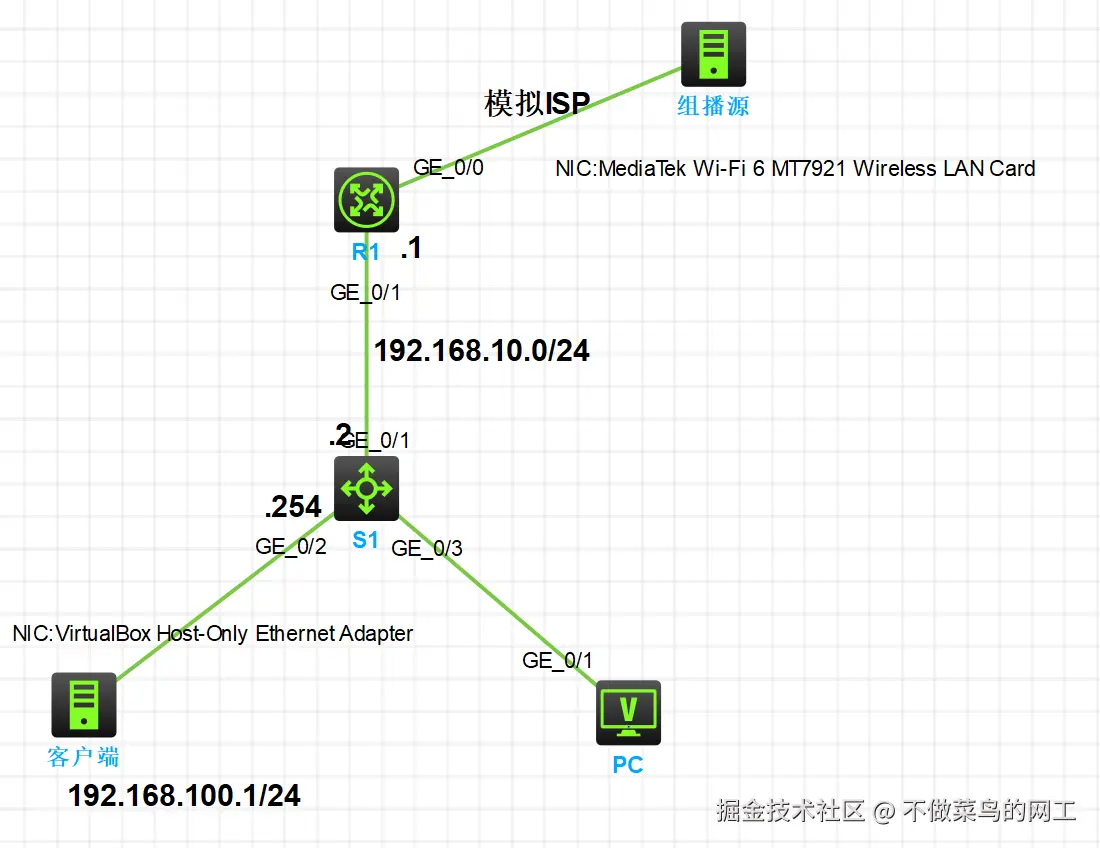

模拟实验


R1配置

R1作为业务出口 配置PIM-DM 进行组播映射 为S1传递组播路由

# 开启组播路由
multicast routing

# 全局开启PIM 用于传递路由
pim

# R1-WAN 对接组播源
interface GigabitEthernet0/0
 ip address dhcp-alloc
 pim dm

# R1-LAN 对接S1
interface GigabitEthernet0/1
 ip address 192.168.10.1 255.255.255.0
 pim dm

# 配置内网回程路由
ip route-static 192.168.100.0 24 192.168.10.2

S1配置

S1 作为汇聚交换机 进行组播路由学习 igmp&igmp-snooping配置

# 开启组播路由
multicast routing

# 全局开启pim
pim

# 开启igmp
igmp
# 开启igmp-snooping
igmp-snooping

# 二层开启igmp-snooping
vlan 10
 igmp-snooping enable
#
vlan 100

#
interface GigabitEthernet1/0/1
 port access vlan 100
#
interface GigabitEthernet1/0/2
 port access vlan 10

# 组播源限制
acl advanced 3000
 rule 0 permit ip destination 234.2.3.4 0
 rule 50 deny ip

# S1-WAN [上联路由器接口开启pim]
interface Vlan-interface100
 ip address 192.168.10.2 255.255.255.0
 pim dm

# S1-LAN [下联客户端接口开启igmp]
interface Vlan-interface10
 ip address 192.168.100.254 255.255.255.0
 igmp enable
 igmp group-policy 3000

# 缺省路由
 ip route-static 0.0.0.0 0 192.168.10.1

配置验证

查看PIM邻居 image.png

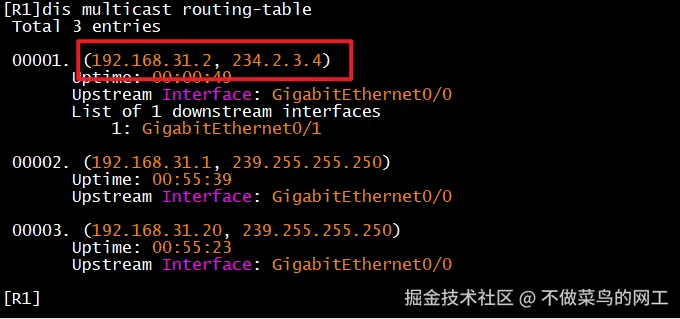

查看组播路由
