以下是关于 TDK SPM10040T-1R0M-HZ 车规级绕线电感 的详细总结与分析，结合其参数、特点及应用场景：

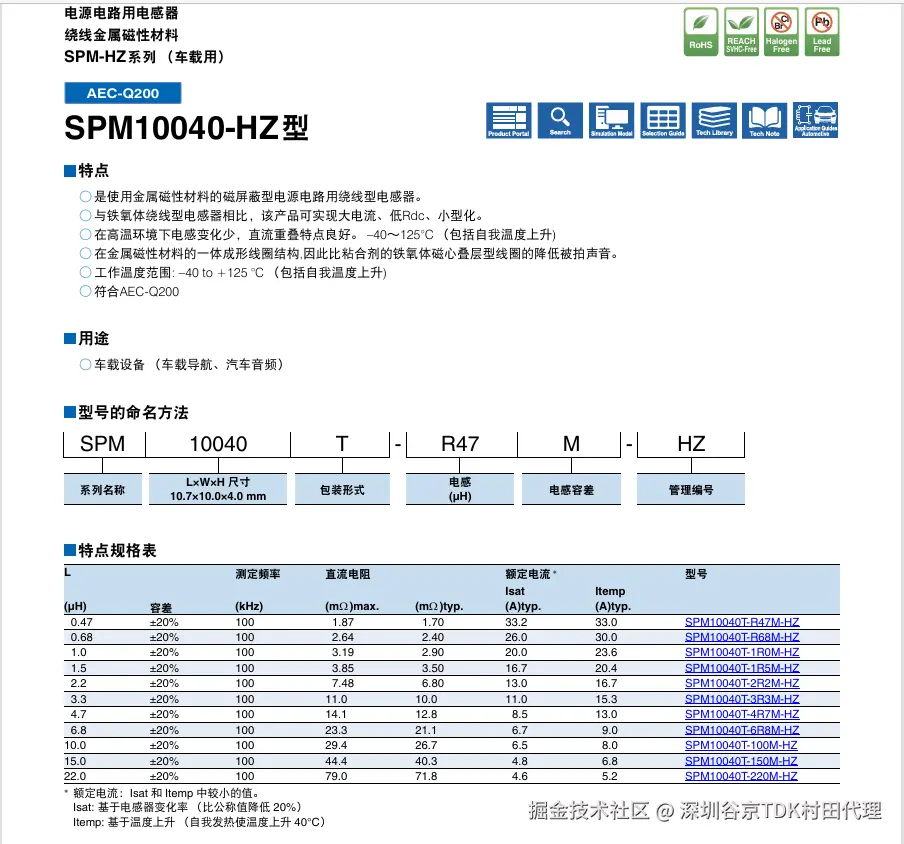

一、核心参数概览
电气性能
饱和电流（Isat）：18 A
额定电流（Idc）：15 A
电感值：1 µH（容差±20%）
直流电阻（DCR） ：3.19 mΩ（典型值），最大4.29 mΩ
电流能力：
测试频率：100 kHz（标准测试条件）
机械特性

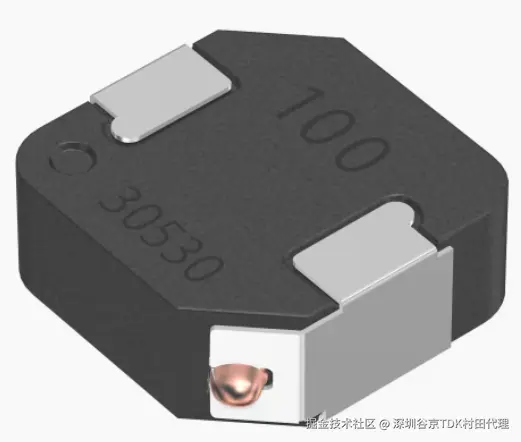

尺寸：10.7 mm × 10 mm × 4 mm（长×宽×高）
封装：SMD贴片式，支持卷盘（Reel）、切割带（Cut Tape）包装。
重量：2.13 g
环境适应性
温度范围：-40°C 至 +125°C（含自发热温升）
认证：符合车规级AEC-Q200标准，适用于严苛环境。
二、产品核心优势
金属磁芯技术
采用金属磁性材料（如合金粉末），相比传统铁氧体电感，具有更高的饱和电流和更低的直流电阻（Rdc），适合大电流场景。
磁屏蔽结构减少电磁干扰（EMI），提升电路稳定性。
高温稳定性
电感值在高温下变化小，直流叠加特性优异，适合发动机舱等高温环境。
车载适用性
通过AEC-Q200认证，满足汽车电子可靠性要求（如振动、冲击、温度循环）。
典型应用包括：车载导航系统、汽车音频电源模块、ADAS电源滤波等。
降噪设计
一体成型金属线圈结构，减少磁致伸缩引起的噪声（如“啸叫”），优于铁氧体粘合型电感。
三、典型应用场景
车载电子
电源转换：DC-DC转换器（如12V转5V）、LED驱动电源。
滤波电路：抑制高频噪声，保障信号完整性。
工业设备
大电流电源模块、工业自动化控制系统。
消费电子
高功率密度设计的便携设备电源（需符合尺寸限制）。
四、选型对比建议
替代型号：若需更高电感值，可参考TDK同系列SPM10040T-2R2M-HZ（2.2 µH）。
竞品对比：相比铁氧体电感，金属磁芯电感在电流能力和温升表现更优，但成本较高。
五、注意事项
焊接条件：建议回流焊温度曲线符合TDK技术手册，避免过热损伤。
布局设计：保持与其他高频元件距离，减少寄生效应。
如需进一步技术资料（如频率-阻抗曲线、热阻数据），可参考TDK官方规格书（Part No. SPM10040T-1R0M-HZ）。
