背景
在上一篇里我们从硬件的角度认识了CPU前端的几个重要部件和他们的实现原理，本篇我们将站在软件的角度上考虑，看下如何通过软件构造去探查硬件的实现细节；
取指带宽

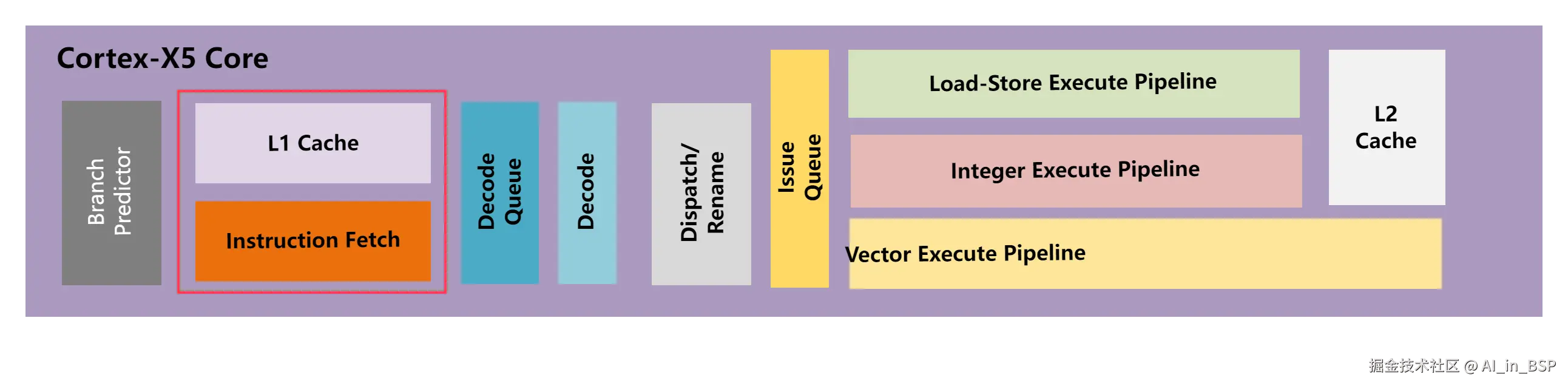

上一篇里我们提到了影响CPU前端性能的重点之一就是取指带宽(即CPU前端每周期能从指令缓存L1 I-cache/uOp cache 中提取多少条指令/字节数)。即流水线中的下图部分：
这里我们需要首先知道探测CPU微架构的一些方法，即通过精心构造的指令序列，观察CPU在时序、执行顺序、资源冲突、缓存行为等方面的响应，从而逆向推导出其微架构实现细节；因此我们需要先确定采用的指令及指令流，这里我们采用NOP指令，因为我们探测的是前端资源，所选取的指令最好和CPU后端硬件资源不发生关系，而NOP指令由于不进行任何实际操作，很多现代CPU都对其进行了前端消除的优化，即在经过前端取指译码后就可以标记完成执行，从而不占用CPU后端的硬件资源。
既然如此，那我们是不是可以直接构造大量连续的NOP指令，然后通过测量其执行的延迟Latency来获得取指带宽呢？答案是否定的，由于前端的取指宽度有可能大于后级的Decoder或者Renaming，因此这种方式测量的瓶颈并不是取指的宽度，而是Decode Width或者Rename Width，这也给我们引出一个在探测CPU微架构时的核心策略：即排除流水线其他模块的影响，尽可能的构造探测对象结构或功能的瓶颈。
既然如此，那么前端取指的瓶颈是什么呢？根据Cache的相关知识我们知道在采用 VIPT（Virtually Indexed Physically Tagged）或 PIPT（Physically Indexed Physically Tagged）I-Cache 的微架构中，CPU 取指操作涉及到以下两个关键步骤：
- 访问 I-TLB：将虚拟地址转换为物理地址；
- 访问 I-Cache：根据物理地址读取指令内容。
由于大多数ARM架构处理器每次取指周期中，I-TLB 通常只能执行一次页表转换，当指令跨越页边界（page boundary）时，则需要两个周期完成取指过程——即第一个周期只能从当前页末取回少量转换完成的指令，第二个周期才从下一页继续获取剩余指令。根据这个特点结合上面介绍的NOP指令特性，我们可以通过以下方式，构造CPU 每轮取指都经历跨页，从而迫使其进入“带宽受限”的状态：
- 将循环起始地址放在页的末尾，只有一条 nop；
- 紧接着在下一页中布置大量连续的 nop；
- 最后以一条 jmp 返回页尾的 nop 开头，构成闭环。
Page N: 1:
Page N: nop
Page N+1: nop
Page N+1: nop
Page N+1: nop
Page N+1: ...
Page N+1: jmp 1b
假设我们探测的目标处理器特性如下：
- 每周期最多取指宽度为 W（即W条指令）；
- 后端能够执行最多 E 条 nop 指令/周期。
通过我们前面的分析和推导，可以得出如下预设：
- 第一周期只能 fetch 到页末的 1 条 nop；
- 第二周期开始，如果 fetch width 不足以一次性从页 1 中取到 E 条 nop，则后端无法保持 E 的执行吞吐；
- 只有当 W ≥ E + 1 时，才有可能维持后端的满速运行。
因此，通过调整 nop 的数量，测量指令block的执行时长，从而就可以得到CPU前端的取指带宽信息。为了让执行代码尽可能减少受编译器的影响，我们采用汇编实现核心指令流，下面是根据我们根据前面的理论推导实现的指令block：
// ifetch_blocks.S (ARM64)
// 这里可以根据实际进行调整，基本上当前已知最先进的CPU前端取指宽度16，两个周期最大32条指令取指宽度，因此这里设置循环的最大NOP数量40
#ifndef NOP_PER_BLOCK
#define NOP_PER_BLOCK 40
#endif
.text
.align 2
// ---- 一个 block（Page0 & Page1） ----
// 每个 block 的 page0 只在页尾放 1 条 nop
// page1 紧随其后，放 NOP_PER_BLOCK 条 nop + tail。
// 第一个 block：跳到它开始
.macro FIRST_BLOCK name
.balign 4096
.space 4096 - 4
\name\()_FIRST:
nop // page0 尾部，仅 1 条 nop
// page1: K 条 nop
.rept NOP_PER_BLOCK
nop
.endr
// tail: 用于控制循环跳转
subs x0, x0, #1
b.ne 0f
ret // x0 == 0 时返回到 C
0: b 1f // 跳到“下一 block”的 page0尾
.endm
// 中间 block：为了覆盖不同codesize
.macro MIDDLE_BLOCK name
.balign 4096
.space 4096 - 4
1: nop
.rept NOP_PER_BLOCK
nop
.endr
subs x0, x0, #1
b.ne 0f
ret
0: b 1f
.endm
// 最后一个 block：继续时回到第一个 block
.macro LAST_BLOCK_TO_FIRST name
.balign 4096
.space 4096 - 4
1: nop
.rept NOP_PER_BLOCK
nop
.endr
subs x0, x0, #1
b.ne 0f
ret
0: b \name\()_FIRST // 回到第一个 block 的 page0尾
.endm
// ---- blocks == 1 的特例：单 block 自环 ----
.macro GEN_RING1 name
.global \name
\name:
b \name\()_FIRST
.balign 4096
.space 4096 - 4
\name\()_FIRST:
nop
.rept NOP_PER_BLOCK
nop
.endr
subs x0, x0, #1
b.ne 0f
ret
0: b \name\()_FIRST
.endm
// ---- 生成一个含 N 个 blocks 的环 ----
.macro GEN_RING name, blocks
.global \name
\name:
b \name\()_FIRST
FIRST_BLOCK \name
.if (\blocks-2) > 0
.rept (\blocks-2)
MIDDLE_BLOCK \name
.endr
.endif
.if (\blocks) >= 2
LAST_BLOCK_TO_FIRST \name
.endif
.endm
// ---- 实例化 9 个RING Block：遍历1..256 blocks ----
GEN_RING1 itlb_loop_b1
GEN_RING itlb_loop_b2, 2
GEN_RING itlb_loop_b4, 4
GEN_RING itlb_loop_b8, 8
GEN_RING itlb_loop_b16, 16
GEN_RING itlb_loop_b32, 32
GEN_RING itlb_loop_b64, 64
GEN_RING itlb_loop_b128, 128
GEN_RING itlb_loop_b256, 256
剩下的我们通过C来构造测量执行时长的部分：
#define _GNU_SOURCE
#include <stdio.h>
#include <stdint.h>
#include <stdlib.h>
#include <time.h>
#ifndef NOP_PER_BLOCK
#define NOP_PER_BLOCK 40 // 与汇编文件中保持一致
#endif
#define PAGE_SIZE 4096
// 汇编提供的 9 个ring block，读者可以自行增加获得更细腻的结果
void itlb_loop_b1 (uint64_t iters);
void itlb_loop_b2 (uint64_t iters);
void itlb_loop_b4 (uint64_t iters);
void itlb_loop_b8 (uint64_t iters);
void itlb_loop_b16 (uint64_t iters);
void itlb_loop_b32 (uint64_t iters);
void itlb_loop_b64 (uint64_t iters);
void itlb_loop_b128 (uint64_t iters);
void itlb_loop_b256 (uint64_t iters);
static inline uint64_t rd_cntvct(void){ uint64_t v; __asm__ volatile("mrs %0, S3_3_C14_C0_2":"=r"(v)); return v; }
static inline uint64_t rd_cntfrq(void){ uint64_t v; __asm__ volatile("mrs %0, S3_3_C14_C0_0":"=r"(v)); return v; }
static inline uint64_t ns_now_raw(void)
{
struct timespec ts;
clock_gettime(CLOCK_MONOTONIC_RAW, &ts);
return (uint64_t)ts.tv_sec * 1000000000ull + (uint64_t)ts.tv_nsec;
}
typedef void (*loop_fn_t)(uint64_t);
typedef struct { int blocks; loop_fn_t fn; } entry_t;
int main(void){
const size_t page_size = PAGE_SIZE;
const size_t block_bytes = page_size * 2; // 一个 block = 8KB
const double insts_iter = (double)NOP_PER_BLOCK + 4.0;
entry_t table[] = {
{ 1, itlb_loop_b1 },
{ 2, itlb_loop_b2 },
{ 4, itlb_loop_b4 },
{ 8, itlb_loop_b8 },
{ 16, itlb_loop_b16 },
{ 32, itlb_loop_b32 },
{ 64, itlb_loop_b64 },
{ 128, itlb_loop_b128 },
{ 256, itlb_loop_b256 },
};
printf("code_size_bytes,cycles_per_iter,inst_per_cycle\n");
for (size_t i=0; i<sizeof(table)/sizeof(table[0]); ++i){
int blocks = table[i].blocks;
loop_fn_t fn = table[i].fn;
// warmup
fn(30000);
// 迭代次数（小 code size 多迭代）
uint64_t N;
size_t code_bytes = (size_t)blocks * block_bytes;
if (blocks <= 16) N = 50000000ull;
else if (blocks <= 64) N = 10000000ull;
else if (blocks <= 128) N = 3000000ull;
else N = 2000000ull;
uint64_t t0 = ns_now_raw();
fn(N);
uint64_t t1 = ns_now_raw();
double ns_per_iter = (double)(t1 - t0) / (double)N;
double ipc = (ns_per_iter > 0.0) ? (insts_iter / ns_per_iter) : 0.0;
printf("%zu,%.6f,%.6f\n", code_bytes, ns_per_iter, ipc);
fflush(stdout);
}
return 0;
}
我们再用如下的python将我们的微架构探测代码在高通8650绑定在Cortex-X4核上测试，结果进行直观画图展示：
import pandas as pd
import matplotlib.pyplot as plt
df = pd.read_csv("ifbw_result.csv")
plt.figure(figsize=(8,5))
plt.plot(df["code_size_bytes"], df["inst_per_cycle"], marker="o", linewidth=1)
plt.xscale("log", base=2)
xticks = [2**i for i in range(13, 22)]
plt.xticks(xticks, [str(v) for v in xticks], rotation=45)
plt.xlabel("Code size (bytes)")
plt.ylabel("Instructions per cycle (IPC)")
plt.title("ARM64 Frontend Fetch Bandwidth vs Code Size (stride-sampled)")
plt.grid(True, which="both", ls="--", alpha=0.6)
plt.tight_layout()
plt.show()

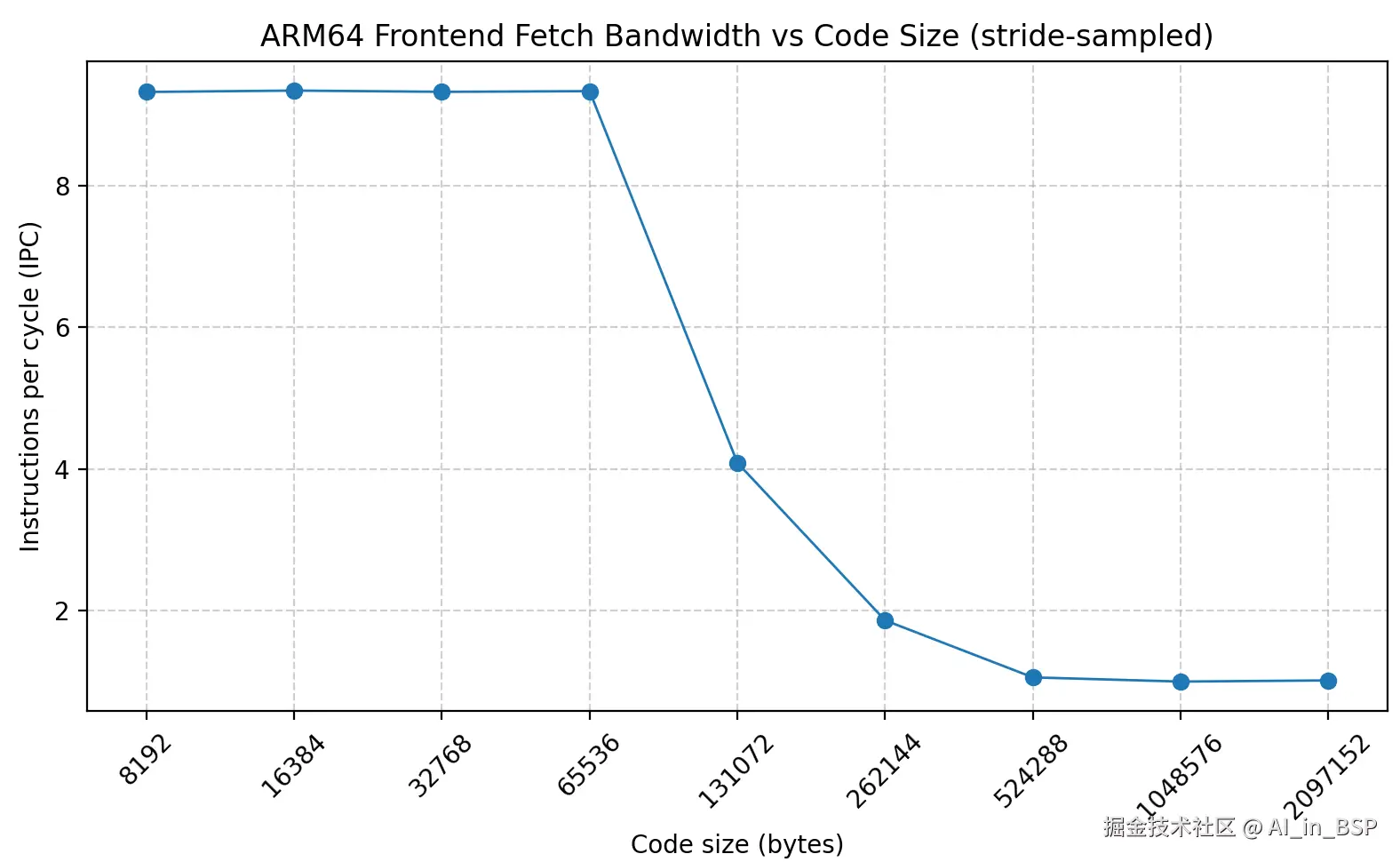

可以看到，在64KB范围内，取指宽度能够很好的维持在9.5左右，这也和官方发布的L1I Cache大小64KB，10 inst./cycle的数据相符合。这里我们只固定了几个采样测试点，读者可以按照参考上面的代码设置更细的步长stride，从而获得更加顺滑的曲线结果。
分支预测
除了取指带宽，前端另外一个重要部件就是分支预测器，上一篇我们讲过分支预测器主要包括逻辑单元和缓存单元:
- 逻辑单元：用于推测分支是否发生，强调预测准确率，这部分的设计芯片厂商各有千秋，并且也在不断迭代优化，因此我们这里不做过多介绍；
- 缓存单元：如BTB用于存储历史分支目标地址，以支持快速跳转取指，强调覆盖范围； 缓存越大就能保存越多的分支记录信息，简单理解就是越大越好，但芯片设计又是一个极度讲究PPA(Power，Performance，Area)平衡的工程，到底多大合适，就是一个比较讲究的事，这里我们以BTB(用来缓存分支跳转的目标地址)容量探测为例，看下如何探查它的详细设计。
根据之前的知识，我们知道BTB 本质上是一块针对跳转目标地址的 Cache，其大小决定了处理器能同时追踪多少个独立的分支目标。超出容量的分支目标将被逐出，从而造成性能下降。考虑到ARM体系结构中的指令定长为4 Byte，因此我们借鉴之前的思路通过构造高密度的分支指令流，逐步填满 BTB，进而观察性能指标（如 IPC、执行延迟）是否发生突变，从而推测出 BTB 的容量边界：
// 1 branch per 4 byte
1: b 1f
1: b 1f
1: b 1f
1: b 1f
...
同时，由于Cache通常采用多路组相连结构，所以分支跳转指令的密度会影响指令块在 BTB Cache 中的命中率，因此为了便于观察硬件在不同分支指令密度下的组相连命中特性，我们可以在分支指令之间插入不同数量的 NOP 指令，以人为调节分支指令的密度：
// 1 branch per 8 byte
1: b 1f
nop
1: b 1f
nop
...
通过前面的分析我们可以预设：
- 当分支数量较少时，所有跳转目标可保留在 BTB 中，预测命中率高，性能稳定；
- 当分支数量增加到某个阈值时，BTB 被污染，部分分支预测失效，发生 mispredict，性能开始劣化；
- 通过识别该“性能突变点”对应的分支数量，可反推 BTB 的容量上限。 代码如下：
#define _GNU_SOURCE
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <sys/mman.h>
#include <unistd.h>
#include <time.h>
#include <string.h>
#include <errno.h>
#define AARCH64_INS_NOP 0xD503201Fu
#define AARCH64_INS_RET 0xD65F03C0u
static inline uint32_t encode_b(int32_t imm_bytes) {
int64_t imm = imm_bytes >> 2;
uint32_t imm26 = (uint32_t)(imm & 0x03FFFFFF);
return 0x14000000u | imm26;
}
static inline uint64_t read_cntvct(void) {
uint64_t v;
asm volatile ("mrs %0, cntvct_el0" : "=r"(v));
return v;
}
static double diff_nsec(struct timespec a, struct timespec b){
return (a.tv_sec - b.tv_sec)*1e9 + (a.tv_nsec - b.tv_nsec);
}
typedef void (*codefn_t)(void);
void *gen_chain(int num_blocks, int nops_per_block, size_t *out_size) {
int instrs_per_block = nops_per_block + 1;
size_t block_bytes = (size_t)instrs_per_block * 4;
size_t total = block_bytes * (size_t)num_blocks + 4096;
void *buf = mmap(NULL, total, PROT_READ | PROT_WRITE,
MAP_ANONYMOUS | MAP_PRIVATE, -1, 0);
if (buf == MAP_FAILED) { perror("mmap"); return NULL; }
uint8_t *p = (uint8_t*)buf;
uintptr_t base = (uintptr_t)p;
for (int i = 0; i < num_blocks; ++i) {
uint8_t *block = p + (size_t)i * block_bytes;
for (int j = 0; j < nops_per_block; ++j) {
uint32_t ins = AARCH64_INS_NOP;
memcpy(block + (size_t)j*4, &ins, 4);
}
uintptr_t branch_addr = (uintptr_t)block + (size_t)nops_per_block * 4;
uintptr_t dst = (i+1 < num_blocks)
? base + (size_t)(i+1) * block_bytes
: base + (size_t)num_blocks * block_bytes;
int64_t imm_bytes = (int64_t)dst - (int64_t)branch_addr;
if ((imm_bytes & 3) != 0) { fprintf(stderr, "unaligned branch\n"); munmap(buf,total); return NULL; }
int64_t max_offset = ((1LL<<25)-1)*4, min_offset = -((1LL<<25)*4);
if (imm_bytes<min_offset || imm_bytes>max_offset) { fprintf(stderr,"branch too far\n"); munmap(buf,total); return NULL; }
uint32_t b_ins = encode_b((int32_t)imm_bytes);
memcpy(block + (size_t)nops_per_block*4, &b_ins, 4);
}
uint8_t *ep = p + (size_t)num_blocks * block_bytes;
uint32_t ret_ins = AARCH64_INS_RET;
memcpy(ep, &ret_ins, 4);
__builtin___clear_cache((char*)buf, (char*)buf + total);
if (mprotect(buf, total, PROT_READ|PROT_EXEC) != 0) { perror("mprotect"); munmap(buf,total); return NULL; }
if (out_size) *out_size = total;
return buf;
}
int main(void) {
const int runs = 10000;
const int nops_values[] = {0,1,2,4,8,16};
const int n_nops = sizeof(nops_values)/sizeof(nops_values[0]);
printf("nops_per_block,branch_number,avg_cycles_per_run,avg_ns_per_run,total_cycles,total_ns\n");
for (int ni=0; ni<n_nops; ++ni) {
int nops = nops_values[ni];
for (int nb=1; nb<=16384; nb*=2) {
size_t code_size=0;
void *fn = gen_chain(nb, nops, &code_size);
if (!fn) break;
codefn_t f = (codefn_t)fn;
for (int w=0; w<10; ++w) f();
uint64_t t0 = read_cntvct();
struct timespec s0,s1;
clock_gettime(CLOCK_MONOTONIC_RAW,&s0);
for (int r=0;r<runs;++r) f();
uint64_t t1 = read_cntvct();
clock_gettime(CLOCK_MONOTONIC_RAW,&s1);
uint64_t cycles = t1 - t0;
double ns = diff_nsec(s1,s0);
double avg_cycles = (double)cycles / runs;
double avg_ns = ns / runs;
printf("%d,%d,%.6f,%.6f,%llu,%.0f\n",
nops, nb, avg_cycles, avg_ns,
(unsigned long long)cycles, ns);
munmap(fn, code_size);
}
}
return 0;
}
同样我们通过python将输出结果进行图形化：
# -*- coding: utf-8 -*-
import sys
import pandas as pd
import matplotlib.pyplot as plt
def main():
if len(sys.argv)<2:
print("Usage: python plot_btb.py result.csv")
sys.exit(1)
df = pd.read_csv(sys.argv[1])
xticks = [1]
v = 1
while v < 16384:
v *= 2
xticks.append(v)
plt.figure(figsize=(8,5))
for nops, group in df.groupby("nops_per_block"):
g = group.sort_values("branch_number")
plt.plot(g["branch_number"], g["avg_cycles_per_run"],
marker="o", linewidth=1, label=f"nops={nops}")
plt.xscale("log", base=2)
plt.xticks(xticks, [str(x) for x in xticks])
plt.xlim(1,16384)
plt.xlabel("Branch number (blocks)")
plt.ylabel("Avg cycles per run")
plt.title("BTB probe (cycles/run)")
plt.grid(True, which="both", ls="--", alpha=0.6)
plt.legend()
plt.tight_layout()
plt.savefig("btb_cycles_vs_branch.png", dpi=160)
plt.figure(figsize=(8,5))
for nops, group in df.groupby("nops_per_block"):
g = group.sort_values("branch_number")
plt.plot(g["branch_number"], g["avg_ns_per_run"],
marker="o", linewidth=1, label=f"nops={nops}")
plt.xscale("log", base=2)
plt.xticks(xticks, [str(x) for x in xticks])
plt.xlim(1,16384)
plt.xlabel("Branch number (blocks)")
plt.ylabel("Avg ns per run")
plt.title("BTB probe (ns/run)")
plt.grid(True, which="both", ls="--", alpha=0.6)
plt.legend()
plt.tight_layout()
plt.savefig("btb_ns_vs_branch.png", dpi=160)
if __name__=="__main__":
main()
我们在高通SM8750超大核上测试结果如下：
可以看到在满足理论延迟条件下，BTB容量在2048个entry位置有比较明显的突变，这也是高通官方宣布的L0 BTB的容量大小，并且不同密度的分支指令在容量突变点上也有变化，这就是因为受到Cache硬件本身组相连结构的影响，具体相关知识我们在下一篇Cache文章内容中详细讲解，这里暂时不再继续展开。
小结
最后要重点说明一下，上面探查CPU微架构硬件的测试方法和代码都是基于上一篇中讲到的硬件原理，我们讲解的也是最普适基础的一种实现方式，CPU微架构发展日新月异，很多IC厂商和硬件架构师都在不断优化这些设计，因此如果你发现这些构造的探查方式结果不符合预期的话，不应简单视为方法失效，更可能反映出特定实现的设计取舍或创新。此时可以针对性调整探查条件并做对照实验，复现实验现象并据此推断出可能的设计细节。
