启扬7寸、10.1寸储能整机是专为储能行业研发的一款储能中控显示设备，能很好的解决行业中可视化、数据零散等问题。同时，针对意外断电等特殊情况造成的资料丢失我司研发了相应的解决方案，下面给大家分享一下。
传统电路的断电检测都需要协处理器去逻辑控制，增加成本的同时也增加了设计的复杂性。我司通过硬件的配置的方式，定制了一颗延时触发芯片，内部型号为QY003，可直接设置开机及掉电延迟时间，支持快速上下电，能够保证系统正常运行，并且可接受定制其他任意时间。

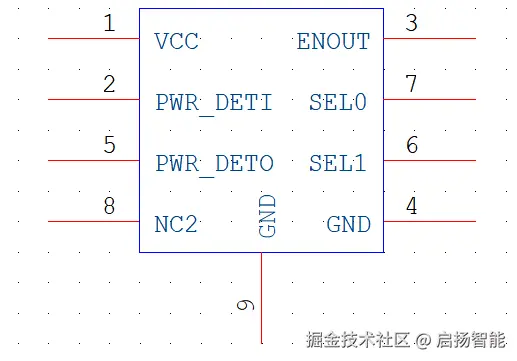

该芯片引脚如下图所示：
引脚说明如下表格所示，注：所有管脚电压请勿超过VCC，所有输入管脚内部有施密特触发器。
| 管脚 | 管脚定义 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | VDD | Power | 电源供电=1.8V~5.5V |
| 2 | PWR_DETI | DI | 掉电检测输入，高电平有效。注：高电平判断上电；低电平判断下电； |
| 3 | EN_OUT | DO | 使能输出，推挽，高电平有效。注：PWR_DETI=1时，EN_OUT需要经过TON时间高电平；PWR_DETI=0时，EN_OUT需要经过TOFF时间变为低电平 |
| 4 | GND | Power | Ground |
| 5 | PWR_DETO | DO | 掉电检测信号输出，开漏。PWR_DETI=0-->PWR_DETO=0PWR_DETI=1-->PWR_DETO=1 |
| 6 | SEL1 | DI | TON&TOFF时间设置，芯片内部下拉配置 |
| 7 | SEL0 | DI | TON&TOFF时间设置，芯片内部下拉配置 |
| 8 | NC2 | NC | 可根据实际需要联系我司，配置此管脚定义 |
PIN6与PIN7可配置TON和TOFF时间，如需其他时间配置，请联系我司
TON
| Note | Min | Type | Max | Unit |
|---|---|---|---|---|
| SEL1=0 & SEL0=0 | 0.93 | 1 | 1.07 | S |
| SEL1=0 & SEL0=1 | 1.86 | 2 | 2.14 | S |
| SEL1=1 & SEL0=0 | 2.79 | 3 | 3.21 | S |
TOFF：
| Note | Min | Type | Max | Unit |
|---|---|---|---|---|
| SEL1=0 & SEL0=0 | 4.65 | 5 | 5.35 | S |
| SEL1=0 & SEL0=1 | 9.30 | 10 | 10.70 | S |
| SEL1=1 & SEL0=0 | 13.95 | 15 | 16.05 | S |

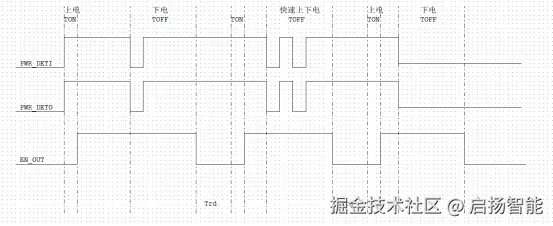

时序逻辑图：
PWR_DETO跟随PWR_DETI波形，只要检测到PWR_DETI波形跌落，EN_OUT会经过TOFF时间后，输出低电平。实现了快速上下电或者快速插拔，EN都能电平跳转。
注：TRD为重置芯片检测等待时间，典型值为2S

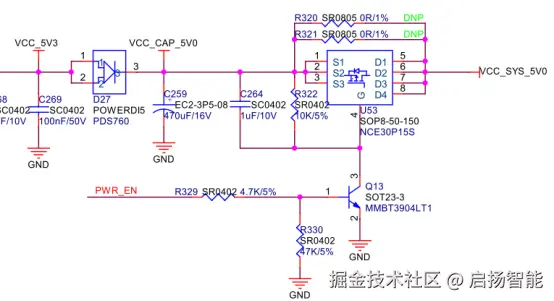

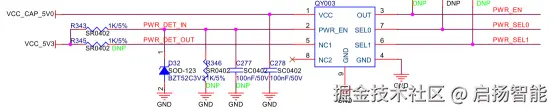

参考设计：
如有需要可联系我司咨询，提供规格书资料。
