ECharts：打造直观数据报表

轻语呢喃
167 阅读6分钟

在企业日常运营中，我们给老板、客户呈现的数据报表往往需要 “直观、清晰、有说服力”—— 杂乱的数字难以传递核心信息，而ECharts作为开源的数据可视化库，恰好能解决这一需求。它不仅能轻松绘制柱状图、饼图等常用图表，还能结合 React、TypeScript（TS）构建严谨的前端可视化组件，成为业务汇报、数据复盘的核心工具。

本文将结合实战代码，从基础认知到 React+TS 落地，全面解析 ECharts 的使用逻辑。

一、认识 ECharts

ECharts 是百度开源的一款基于 JavaScript 的数据可视化库，其核心定位是为企业场景提供 “可落地的数据报表解决方案” —— 无论是月度销售额对比、用户来源占比，还是业务转化漏斗，都能通过 ECharts 转化为直观的图表，让非技术背景的老板、客户快速抓住数据价值。

1. ECharts 的核心特性

  • 开源免费：无需支付版权费用，可直接用于商业项目，降低企业成本；
  • 图表类型适配报表场景：支持饼图（展示占比，如 “用户来源分布”）、柱状图（对比数据，如 “各部门业绩”）、折线图（趋势分析，如 “月度增长”）等，覆盖多数业务汇报需求；
  • 易于集成：可无缝对接 React、Vue 等前端框架，尤其适合企业级前端项目开发。

2. ECharts 的类型声明文件

在 TS 项目中使用 ECharts 时，需要特别注意类型声明文件的问题 —— 这是 ECharts 与 React 的核心区别之一：

  • ECharts 需单独安装类型声明文件：ECharts 的核心库是用原生 JavaScript 开发的，其类型定义（TS 类型约束）并未内置在核心库中，需单独安装@types/echarts包，才能在 TS 项目中获得代码提示、类型校验；

  • React 无需单独安装：React 本身是用 TypeScript 开发的，类型声明已内置在react包中，安装后可直接在 TS 项目中使用，无需额外配置；

  • 安装命令：

    # 安装ECharts核心库
npm install echarts --save
# 安装ECharts类型声明文件
npm install @types/echarts --save-dev

二、数据可视化的价值：为什么需要 ECharts？

数据可视化的核心好处是 “直观看出数据的价值”—— 这也是 ECharts 的核心使命。在实际业务中，这种 “直观性” 主要体现在三个层面：

  1. 降低理解成本：比如面对 “搜索引擎 1048、直接访问 735、邮件营销 580” 这样的数字，普通人需要反复对比才能感知占比；但通过饼图，各渠道的用户来源占比一目了然，老板、客户几秒内就能 get 核心信息；

  2. 聚焦关键信息：通过图表样式（如颜色、标注）可突出重点数据 —— 例如将 “销量最高的渠道” 用红色标注，让关键结论主动 “跳” 出来；

  3. 适配不同场景：ECharts 主打 2D 可视化，适合绝大多数报表场景（如 PC 端报表、移动端数据卡片）；若需 3D 可视化（如 3D 地图、3D 柱状图），可搭配three.js使用，形成 “2D 报表 + 3D 展示” 的完整解决方案。

三、ECharts 核心流程：三步实现可视化图表

ECharts 的使用逻辑高度固定，无论结合何种框架，核心都围绕 “安装→实例化→配置渲染” 三步展开。

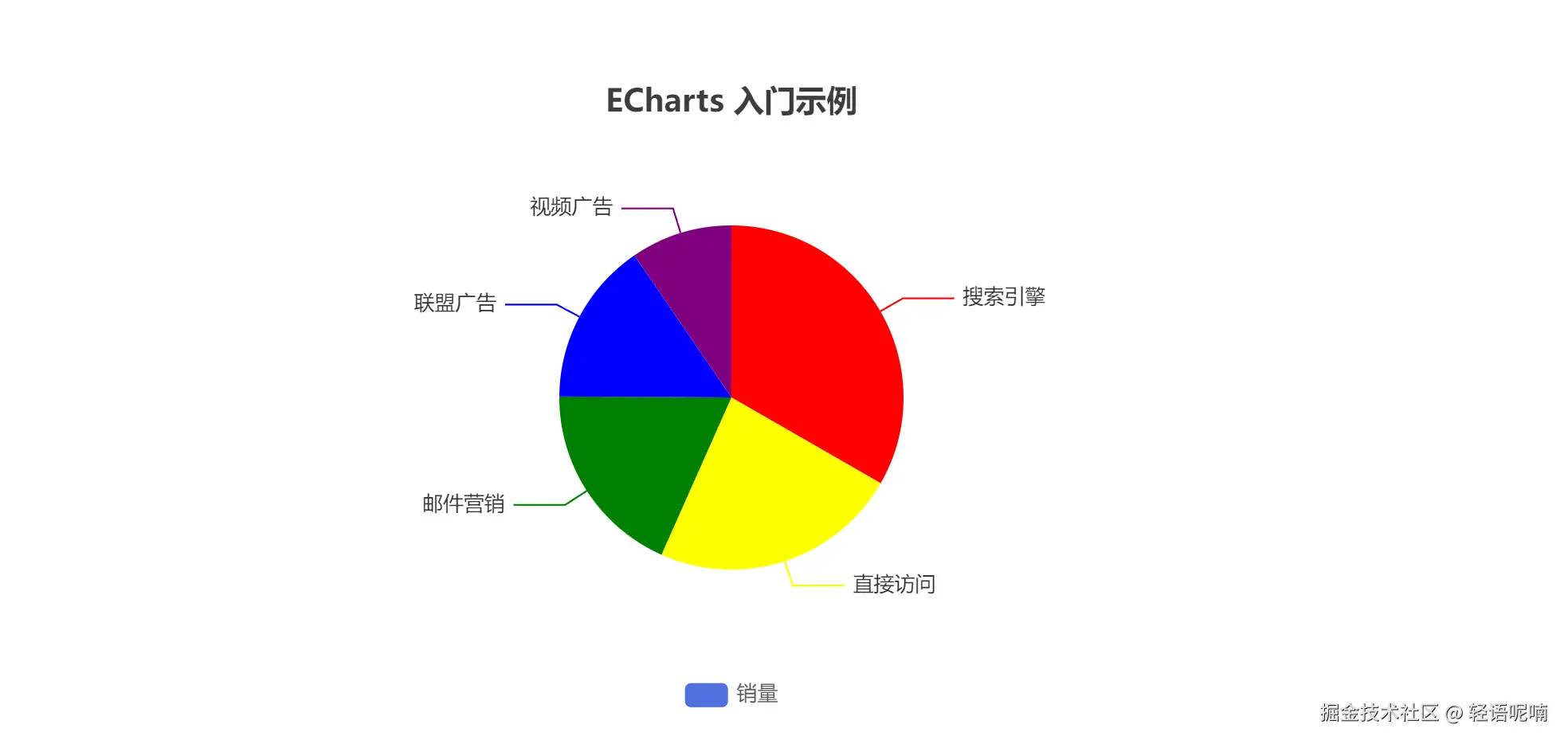

先看效果：


步骤 1：安装依赖（核心库 + 类型声明）

如前文所述，在 React+TS 项目中，需同时安装 ECharts 核心库和类型声明文件：

npm i echarts @types/echarts --save

步骤 2：实例化 ECharts—— 绑定 DOM 挂载点

ECharts 需要一个 “固定的 DOM 容器” 来渲染图表，在 React 中，通常用useRef获取 DOM 元素（而非document.getElementById），原因有二：

  • useRef是 React 官方推荐的 “获取 DOM 元素” 方式，避免直接操作 DOM 带来的副作用；
  • 支持 TS 类型约束，可明确 DOM 元素类型（如HTMLDivElement），让代码更严谨。

代码如下：

import React, { useRef } from 'react';

const Demo: React.FC = () => {
  // useRef定义：指定类型为HTMLDivElement，初始值为null
  // 形成联合类型：null | HTMLDivElement，确保类型安全
  const chartRef = useRef<HTMLDivElement>(null);

  return (
    // 将ref绑定到div元素，作为图表的DOM挂载点
    <div ref={chartRef} style={{ width: '600px', height: '400px' }}></div>
  );
};

注意：DOM 容器必须设置宽高（如width: 600px; height: 400px），否则 ECharts 无法确定渲染范围，图表会空白。

步骤 3：配置图表—— 核心是 series

实例化后，我们需要通过setOption方法配置图表的 “样式 + 数据”，其中series 是最核心的配置项—— 它定义了 “图表类型” 和 “核心数据”，是图表的 “灵魂”。

option的结构及关键配置如下：

import * as echarts from 'echarts';
import React, { useEffect, useRef } from 'react';

const Demo: React.FC = () => {
  const chartRef = useRef<HTMLDivElement>(null);

  // 用useEffect初始化图表：组件挂载后执行，依赖为空数组确保只执行一次
  useEffect(() => {
    // 必须判断chartRef.current存在（避免DOM未挂载时初始化）
    if (chartRef.current) {
      // 1. 实例化ECharts：传入DOM挂载点
      const myChart = echarts.init(chartRef.current);

      // 2. 配置option：定义图表的样式、数据
      const option = {
        title: { text: 'ECharts 入门示例' }, // 图表标题
        tooltip: {}, // 提示框：hover时显示数据详情
        legend: { data: ['销量'] }, // 图例：标识数据系列（与series.name对应）
        series: [ // 核心配置：数据系列
          {
            name: '销量', // 系列名称（与legend.data对应）
            type: 'pie', // 图表类型：pie（饼图）
            data: [ // 核心数据：数组格式，每个元素包含value（数值）、name（名称）
              { value: 1048, name: '搜索引擎', itemStyle: { color: 'red' } },
              { value: 735, name: '直接访问', itemStyle: { color: 'yellow' } },
              { value: 580, name: '邮件营销', itemStyle: { color: 'green' } },
              { value: 484, name: '联盟广告', itemStyle: { color: 'blue' } },
              { value: 300, name: '视频广告', itemStyle: { color: 'purple' } }
            ]
          }
        ]
      };

      // 3. 渲染图表：将配置应用到实例
      myChart.setOption(option);

      // 4. 监听窗口大小变化：自动调整图表尺寸（避免窗口缩放后图表变形）
      window.addEventListener('resize', () => {
        myChart.resize();
      });
    }
  }, []);

  return (
    <div ref={chartRef} style={{ width: '600px', height: '400px' }}></div>
  );
};

export default Demo;

series 配置详解：

  • type：图表类型，除了pie（饼图），还可设置为bar（柱状图）、line（折线图）等，按需选择。

  • data：数据数组，每个元素的value对应 “数值大小”，name对应 “数据名称”。

  • itemStyle：自定义样式，如文档示例中给不同数据项设置不同颜色，让图表更易区分。

四、React+TS 实战关键：类型约束与严谨性

TS 类型约束让代码更严谨，这是企业级项目中使用 ECharts 的核心注意点，它主要体现在两个方面：

1. useRef 的类型定义

useRef<HTMLDivElement>(null)明确指定了 ref 的类型为 HTMLDivElement，避免将 ref 绑定到非 div 元素（如 button、span）导致的错误。

同时，初始值为 null，形成 null | HTMLDivElement 的联合类型，在使用chartRef.current时必须先判断其存在（if (chartRef.current)），否则 TS 会报错，强制开发者规避 “DOM 未挂载” 的风险。

2. ECharts 实例的类型提示

安装@types/echarts后，通过import * as echarts from 'echarts'引入时，TS 会自动提供类型提示。

例如：调用echarts.init()时，会提示参数需为 “HTMLElement”，配置option时，series的type会提示可选值（'pie'|'bar'|'line'等），避免拼写错误（如将'pie'写成'piee'）。

五、总结

ECharts 并非复杂的技术工具，其核心优势在于 “降低数据可视化的门槛，让萌新也能做出专业报表”。

结合 React+TS 后，既能利用 React 的组件化思想实现报表复用，又能通过 TS 的类型约束保障代码严谨性，完美适配企业级项目需求。
