AutoCAD 对象的层次结构

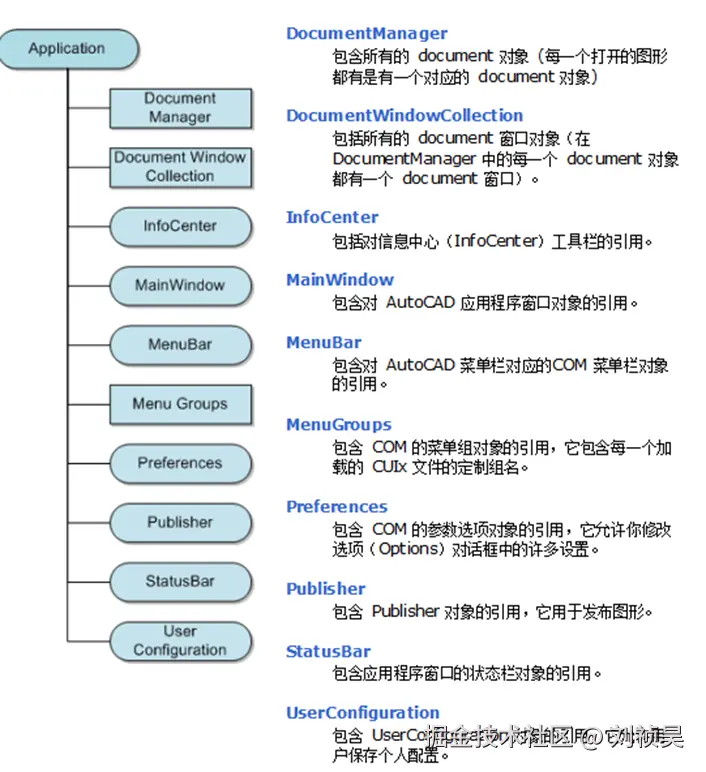

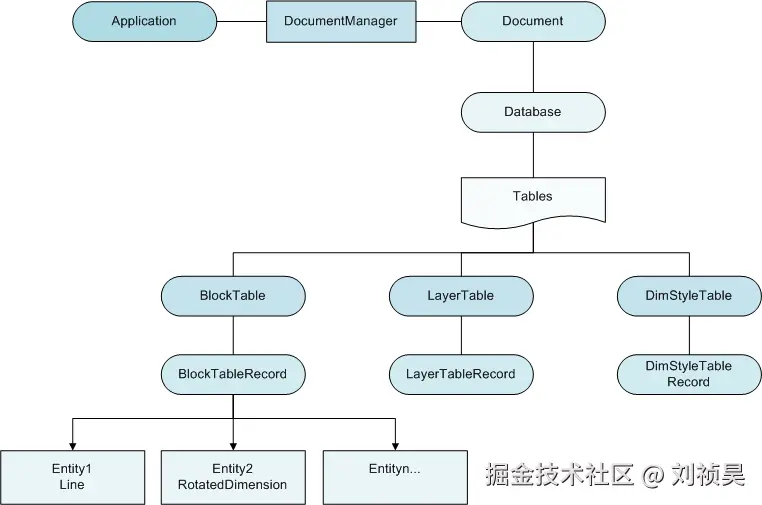

在查看代码前，让我们先来了解CAD程序的层次结构 首先我们来看Application 对象 （.NET） 该对象是 AutoCAD .NET API 的根对象。从 Application 对象中，您可以访问主窗口以及任何打开的图形。获得图形后，就可以访问图形中的对象。

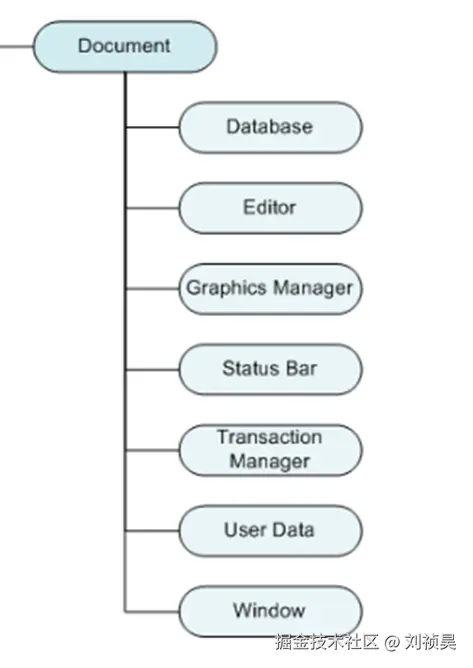

- Document 对象可以使用和创建、打开和关闭图形文件。提供对包含所有图形和大多数非图形 AutoCAD 对象的对象的访问。
- Database：存储数据的仓库，我们画的每一条线、圆弧、文本等组成图纸的各种元素，以及其他看不到的元素（例如图层）都存储在这里。
- Editor：人机交互的场所，数据的输入、信息的输出都可以在这里进行。编辑器是文档的一个组成部分，而不是直接隶属于应用程序。现在您可以启动应用程序，打开一个文档，我们可以看到编辑器（命令行）。
- Transaction Manager：事务管理员当然是来管理各项事务的。在编程（尤其是涉及数据操作的场景，如数据库、CAD 图形处理等）中，事务（Transaction） 是一个核心概念，用于保证一系列操作的完整性和一致性。简单来说，事务就像一个 “操作容器”，把多个相关的操作打包在一起，确保这些操作要么全部成功执行，要么全部失败回滚，不会出现 “部分成功、部分失败” 的中间状态。。
数据库对象 （.NET）

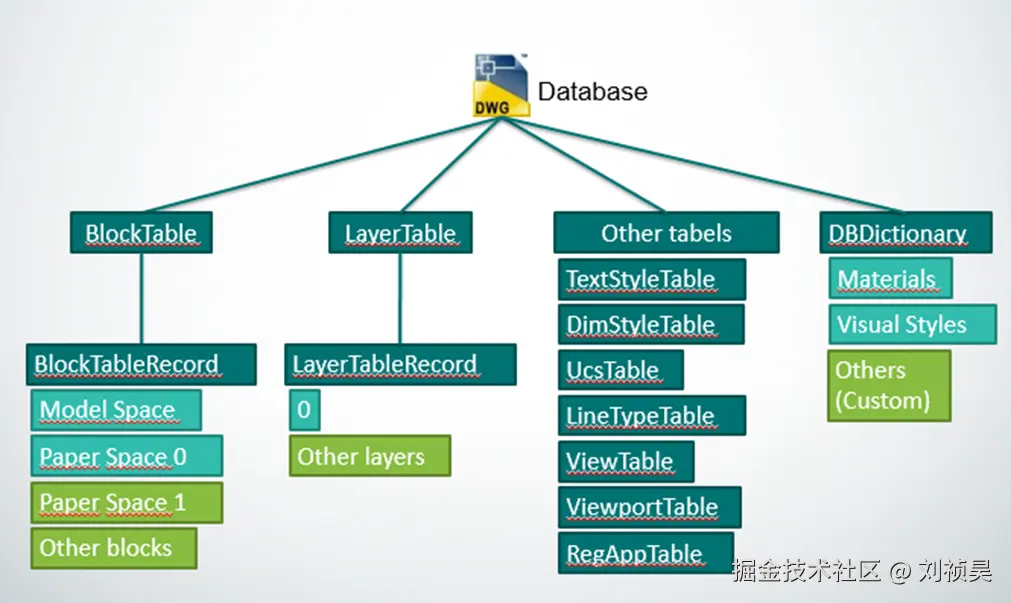

该对象包含所有图形和大多数非图形 AutoCAD 对象，包括符号表和命名字典。
| 符号表名称 | 符号表功能 | |
|---|---|---|
| Block Table | 块表 | 存储图形数据库中定义的块。此表中含有两个非常重要的记录：模型空间和图纸空间。 |
| Dimension Style Table | 尺寸标注样式表 | 存储尺寸标注样式 |
| Layer Table | 层表 | 存储图层 |
| Linetype Table | 线型表 | 存储线型 |
| RegApp Table | 应用程序名注册表 | 存储为图形数据库中对象的扩展实体数据而注册的应用程序名，扩展实体数据是附加在 CAD 实体上的 “自定义信息”（如材料属性、成本、供应商等），由第三方插件或用户自定义添加。 |
| Text Style Table | 文字样式表 | 存储文字样式 |
| UCS Table | 用户坐标系表 | 存储用户保存的用户坐标系 |
| View Table | 视图表 | 存储与命令view相关的视图 视图配置包括：视角（如正视图、俯视图、轴测图）、缩放比例、平移位置等，是对 “当前窗口显示状态” 的快照。 |
| Viewport Table | 视口表 | 存储当系统变量Tilemode值为1时的视口配置，该配置由命令vports创建。平铺视口是将模型空间窗口分割成多个子窗口（如上下两个、左右四个），每个子窗口可显示不同视角，方便同时观察模型的多个部分。 |
以上9个表不可增加不可删除
（DBDictionary） 是一种灵活的数据容器，用于存储和管理自定义对象、扩展数据或非图形化配置。它与符号表（如块表、层表）类似，但更通用且支持用户自定义扩展，是 CAD 图形数据库中实现高级功能的核心机制之一。
| 特性 | DBDictionary（命名字典） | 符号表（如BlockTable、LayerTable） |
|---|---|---|
| 存储内容 | 任意数据库对象（XRecord、自定义对象等） | 固定类型对象（如块表只存块定义） |
| 创建灵活性 | 可由用户 / 插件自由创建、删除 | 系统预定义，不可删除或新增 |
| 结构 | 支持嵌套层级结构 | 平面结构（无嵌套） |
| 用途 | 扩展数据、自定义配置、插件数据 | 管理 CAD 原生图形元素（块、图层、线型等） |
// 定义ZWCAD命令特性，用户在命令行输入"AddCircle"即可执行该方法
[CommandMethod("AddCircle")]
// 公共方法AddCircle，用于在ZWCAD中添加一个圆
public void AddCircle()
{
// 获取当前激活的ZWCAD文档对象（当前打开并操作的图纸）
Document zcDoc = ZwSoft.ZwCAD.ApplicationServices.Application.DocumentManager.MdiActiveDocument;
// 从当前文档中获取数据库对象，ZWCAD中所有图形数据都存储在数据库中
Database zcDB = zcDoc.Database;
// 启动一个事务，所有对数据库的修改必须在事务中进行，确保数据一致性
Transaction ZcTran = zcDoc.TransactionManager.StartTransaction();
// 使用using语句包裹事务，确保事务在代码块结束后自动释放（无论是否发生异常）
using (ZcTran)
{
// 以"只读"模式打开块表（BlockTable），块表存储了所有块定义的信息
// GetObject方法通过对象ID获取数据库对象，OpenMode.ForRead表示只读
BlockTable zcBLT = (BlockTable)ZcTran.GetObject(zcDB.BlockTableId, OpenMode.ForRead);
// 从块表中获取模型空间（ModelSpace）的块表记录，并以"可写"模式打开
// 模型空间是放置实际图形实体的默认空间，OpenMode.ForWrite表示可修改
BlockTableRecord zcBLTR = (BlockTableRecord)ZcTran.GetObject(zcBLT[BlockTableRecord.ModelSpace], OpenMode.ForWrite);
// 创建一个圆（Circle）对象，这是ZWCAD中的图形实体
Circle zcCircle = new Circle();
// 设置圆的中心点坐标，Point3d表示三维坐标，此处Z轴为0（二维平面）
zcCircle.Center = new Point3d(2, 3, 0);
// 设置圆的半径为10（单位由当前图纸单位决定，如毫米、米等）
zcCircle.Radius = 10;
// 设置圆的颜色索引，1通常对应红色（ZWCAD的标准颜色索引）
zcCircle.ColorIndex = 1;
// 将创建的圆实体添加到模型空间中，此时圆被关联到模型空间但未写入数据库
zcBLTR.AppendEntity(zcCircle);
// 通知事务管理器：新创建的圆实体需要被事务管理，true表示事务提交时自动保存
ZcTran.AddNewlyCreatedDBObject(zcCircle, true);
// 提交事务，将所有操作（添加圆等）正式写入数据库，完成图形的持久化
ZcTran.Commit();
}
// 向ZWCAD发送命令字符串，执行"范围缩放"（_ZOOM E）
// 确保新添加的圆能在视图中完整显示，后面的false参数表示非模态执行
zcDoc.SendStringToExecute("_ZOOM E ", false, false, false);
}
